Tipos de Varistores y su Protección en Energía Solar

En el mundo de la electrónica y, de forma muy especial, en las instalaciones de energía solar, existen componentes pequeños y a menudo olvidados que realizan una función heroica: proteger nuestros valiosos equipos de picos de tensión inesperados. Uno de estos héroes silenciosos es el varistor. Aunque su nombre pueda sonar complejo, su misión es simple y crucial: actuar como un escudo contra las sobretensiones que podrían dañar desde un electrodoméstico hasta un costoso inversor solar. Entender su funcionamiento y los tipos que existen es fundamental para garantizar la longevidad y seguridad de cualquier sistema eléctrico.

¿Qué es Exactamente un Varistor y Cómo Funciona?

Un varistor, cuyo nombre proviene de la contracción de “variable resistor” (resistencia variable), es un componente electrónico pasivo diseñado para proteger circuitos contra picos de voltaje transitorios. Su característica principal es que su resistencia eléctrica cambia drásticamente en función de la tensión que se le aplica.

Podemos imaginarlo como una compuerta de seguridad en una presa. En condiciones normales, con un voltaje de operación estable (el río fluyendo tranquilamente), el varistor presenta una resistencia muy alta, siendo prácticamente invisible para el circuito; la compuerta está cerrada y no deja pasar casi nada. Sin embargo, cuando ocurre una sobretensión (una riada súbita), el voltaje supera un umbral específico conocido como “tensión de respuesta” o “clamping voltage”. En ese instante, la resistencia del varistor cae de forma casi instantánea a un valor muy bajo. La compuerta se abre de golpe, desviando y absorbiendo el exceso de corriente y energía hacia tierra, protegiendo así a los componentes más sensibles que se encuentran aguas abajo en el circuito.

Una vez que la sobretensión desaparece y el voltaje vuelve a su nivel normal, el varistor recupera su estado de alta resistencia, cerrando la compuerta y permitiendo que el circuito funcione como si nada hubiera pasado.

La Importancia Crítica del Varistor en Sistemas de Energía Solar

Las instalaciones fotovoltaicas, por su naturaleza, están expuestas a diversas fuentes de sobretensiones. La caída de un rayo en las cercanías, fluctuaciones en la red eléctrica a la que se conecta la instalación, o incluso el encendido y apagado de grandes cargas pueden generar picos de voltaje peligrosos. El corazón de estas instalaciones, el inversor solar, es un equipo electrónico sofisticado y costoso, extremadamente sensible a estas variaciones.

Un varistor adecuado, instalado en las entradas de corriente continua (DC) y de corriente alterna (AC) del inversor, así como en las cajas de conexión (string boxes), actúa como la primera línea de defensa. Absorbe la energía de estos eventos transitorios, evitando que llegue a la delicada electrónica del inversor, los controladores de carga o los sistemas de monitorización. Es una inversión mínima que protege un activo de miles de euros.

Tipos Principales de Varistores

Aunque el principio de funcionamiento es el mismo, los varistores se fabrican con diferentes materiales y para distintas aplicaciones. Los tipos más comunes son:

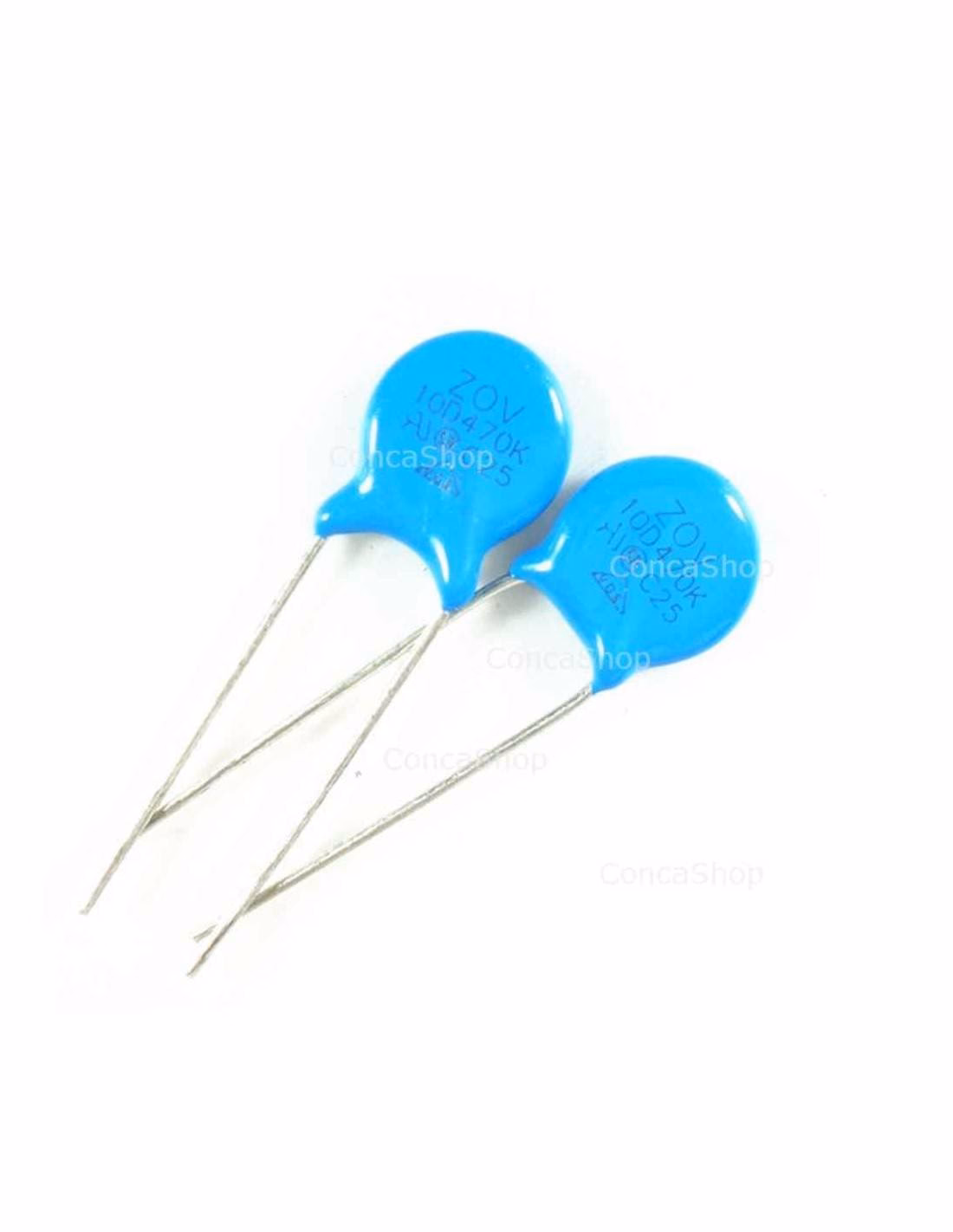

1. Varistor de Óxido Metálico (MOV – Metal Oxide Varistor)

Este es, con diferencia, el tipo más utilizado en la actualidad para la protección de circuitos de potencia y equipos electrónicos. Están compuestos principalmente por granos de óxido de zinc (ZnO) sinterizados, junto con otros óxidos metálicos en menor proporción (como bismuto, cobalto o manganeso).

• Funcionamiento: Cada límite entre los granos de ZnO actúa como una unión semiconductora. Con voltajes normales, estas uniones bloquean el paso de la corriente. Al superar la tensión de respuesta, las uniones entran en avalancha y permiten un flujo masivo de corriente.
• Ventajas: Tienen una excelente capacidad de absorción de energía, un tiempo de respuesta muy rápido (del orden de nanosegundos) y una buena relación coste-beneficio.
• Desventajas: Sufren un proceso de degradación. Cada vez que actúan ante una sobretensión, sus características se alteran ligeramente. Tras un número determinado de eventos o uno de gran magnitud, pueden fallar, quedando en cortocircuito o en circuito abierto. Por ello, a menudo se usan en combinación con un fusible o un protector térmico.
• Aplicaciones: Protectores de sobretensión, fuentes de alimentación, inversores solares, electrodomésticos, y prácticamente cualquier equipo conectado a la red eléctrica.

2. Varistor de Carburo de Silicio (SiC)

Fue una de las primeras tecnologías de varistores y, aunque en gran medida ha sido reemplazada por los MOV, todavía se puede encontrar en algunas aplicaciones de alta potencia más antiguas. Están hechos de carburo de silicio.

• Funcionamiento: Similar al MOV, pero su curva de tensión-corriente no es tan pronunciada, lo que significa que no “sujetan” el voltaje de forma tan efectiva.
• Ventajas: Son muy robustos y estables.
• Desventajas: Tienen una corriente de fuga significativa en estado de reposo (consumen más energía) y su tiempo de respuesta es más lento que el de los MOV.
• Aplicaciones: Principalmente en sistemas de alta tensión y equipamiento industrial pesado de generaciones anteriores.

3. Varistores Multicapa (MLV – Multilayer Varistor)

Son la versión en miniatura de los MOV, diseñados para montaje en superficie (SMD) en placas de circuito impreso (PCB). Son ideales para proteger circuitos de bajo voltaje y sensibles a las descargas electrostáticas (ESD).

• Funcionamiento: Utilizan la misma base de óxido de zinc, pero construidos en una estructura de capas para lograr un tamaño muy compacto.
• Ventajas: Tamaño reducido, respuesta muy rápida, ideales para proteger líneas de datos, puertos USB, y circuitos integrados.
• Desventajas: Su capacidad de absorción de energía es mucho menor que la de los MOV de disco tradicionales.
• Aplicaciones: Electrónica de consumo (móviles, ordenadores), automoción, equipos de telecomunicaciones.

Tabla Comparativa de Tipos de Varistores

Preguntas Frecuentes (FAQ)

¿Un varistor se desgasta o tiene una vida útil?

Sí. Los varistores, especialmente los MOV, se degradan con cada evento de sobretensión que absorben. Esta degradación reduce su tensión de respuesta y aumenta su corriente de fuga. Después de muchos eventos pequeños o uno muy grande, pueden fallar. Por eso, en equipos críticos, se recomienda su inspección o reemplazo periódico.

¿Cuál es la diferencia entre un varistor y un fusible?

Aunque ambos son dispositivos de protección, actúan de forma diferente. Un varistor protege contra el exceso de voltaje (sobretensión), mientras que un fusible protege contra el exceso de corriente (sobrecorriente). Un fusible es un dispositivo de un solo uso que se quema para abrir el circuito. Un varistor puede actuar múltiples veces, aunque se degrada. A menudo trabajan juntos: una sobretensión hace que el varistor conduzca, lo que puede causar una sobrecorriente que quema el fusible, desconectando el circuito de forma segura.

¿Puedo ver si un varistor está dañado?

A veces. Un fallo catastrófico puede dejar marcas visibles de quemadura, una grieta o la destrucción física del componente. Sin embargo, la degradación gradual no es visible. La única forma de comprobarlo con certeza es con un multímetro especializado o un trazador de curvas, midiendo su tensión de respuesta.

Conclusión

Los varistores son componentes indispensables en la electrónica moderna. Desde el cargador de tu móvil hasta el complejo sistema de una planta de energía solar, estos pequeños guardianes trabajan en silencio para proteger nuestros equipos de un enemigo invisible pero destructivo: las sobretensiones. Conocer los diferentes tipos, especialmente el omnipresente MOV, y su función específica en sistemas fotovoltaicos, nos permite valorar su importancia y asegurarnos de que nuestras instalaciones no solo sean eficientes, sino también robustas y duraderas.
