Conectores MC4 y Desconexión de Baterías Solares

En el creciente mundo de la energía solar, comprender los componentes y los procedimientos de seguridad de una instalación fotovoltaica es fundamental para garantizar su eficiencia, durabilidad y, sobre todo, su operación segura. Dos de los elementos más cruciales, aunque a veces pasados por alto, son los conectores que unen los paneles y el proceso correcto para gestionar la batería, el corazón del almacenamiento de energía. Desde el pequeño pero vital conector MC4 hasta el procedimiento de desconexión de la batería, cada detalle cuenta. En este artículo, profundizaremos en estos dos aspectos esenciales, proporcionando una guía completa para que tanto novatos como usuarios experimentados puedan manejar su sistema solar con total confianza y conocimiento.

Los Conectores MC4: El Estándar de la Industria Solar

Cuando observamos un campo de paneles solares, vemos grandes superficies de vidrio y silicio, pero lo que realmente une todo el sistema y permite que la energía fluya de manera segura son pequeños componentes llamados conectores. El más famoso y utilizado a nivel mundial es el conector MC4.

¿Qué es Exactamente un Conector MC4?

El nombre MC4 es una abreviatura que revela su origen y su característica principal. “MC” son las iniciales del fabricante original, Multi-Contact (ahora parte de Stäubli Electrical Connectors), y el “4” se refiere al diámetro de 4 mm de su pin de contacto. Estos conectores están diseñados específicamente para el entorno exterior en el que operan los paneles solares. Son resistentes al agua, a los rayos UV y a las temperaturas extremas, garantizando una conexión eléctrica segura y duradera durante décadas.

Su diseño permite que las cadenas de paneles (strings) se construyan fácilmente, simplemente empujando los conectores macho y hembra de los paneles adyacentes hasta que hagan clic. Sin embargo, para desconectarlos, se requiere una herramienta especial. Este mecanismo de bloqueo positivo es una característica de seguridad clave que evita desconexiones accidentales, por ejemplo, si los cables son tirados por el viento, la nieve o animales.

La Evolución del MC3 al MC4

Antes del MC4, existía su predecesor, el MC3. Aunque funcional, el mercado y las normativas de seguridad, como el Código Eléctrico Nacional (NEC) en Estados Unidos, evolucionaron, exigiendo mayores niveles de seguridad. La principal diferencia fue la introducción del mecanismo de bloqueo que requiere una herramienta para la desconexión, evitando que se puedan separar bajo carga eléctrica, lo que podría generar un peligroso arco eléctrico.

Una regla de oro en las instalaciones fotovoltaicas, especificada por normativas como la IEC 62548, es nunca mezclar conectores de diferentes marcas. Aunque parezcan compatibles, pequeñas diferencias en las tolerancias de fabricación pueden llevar a una conexión deficiente, sobrecalentamiento y, en el peor de los casos, un incendio. Siempre se deben utilizar conectores del mismo tipo y fabricante.

La Batería Solar y la Importancia de su Correcta Gestión

Si los paneles son los que generan la energía, la batería es donde se almacena para su uso cuando el sol no brilla. Gestionar correctamente la batería no solo es vital para la eficiencia del sistema, sino también para prolongar su vida útil y garantizar la seguridad. Una de las operaciones de mantenimiento más importantes es la desconexión segura de la batería.

¿Por Qué y Cuándo Desconectar la Batería?

Desconectar la batería del resto del sistema solar es un paso necesario en varias situaciones:

• Mantenimiento: Para limpiar terminales, revisar conexiones o realizar cualquier servicio en el sistema de forma segura.
• Resolución de problemas: Para aislar componentes y diagnosticar fallos en el sistema.
• Emergencias: En caso de un evento inesperado, como una inundación o un daño en el sistema, para evitar riesgos eléctricos.
• Reemplazo de componentes: Al cambiar el controlador de carga, el inversor o la propia batería.

Para facilitar este proceso, las instalaciones suelen incluir un interruptor de desconexión. Este puede ser manual, automático (que se activa bajo ciertas condiciones como sobretensión) o incluso remoto.

Guía Definitiva: Cómo Desconectar y Reconectar tu Batería Solar Paso a Paso

Realizar la desconexión en el orden incorrecto puede dañar seriamente los componentes, especialmente el controlador de carga. Sigue esta secuencia rigurosamente para garantizar un procedimiento seguro y sin daños.

Paso 1: Medidas de Precaución

Antes de tocar cualquier interruptor, la seguridad es lo primero.

• Apaga todas las cargas: Desconecta todos los aparatos y luces que estén consumiendo energía del sistema.
• Usa equipo de protección: Ponte guantes aislantes y gafas de seguridad. La electricidad y las baterías merecen el máximo respeto.
• Verifica el voltaje: Si tienes un multímetro, comprueba que los voltajes del sistema están dentro de los rangos esperados.

Paso 2: Secuencia de Desconexión (El Orden CRÍTICO)

El objetivo es eliminar primero la fuente de generación para evitar que la energía fluya hacia un sistema sin una batería a la que ir, lo que podría dañar el controlador.

1. Desconectar los Paneles Solares: Localiza el interruptor o disyuntor que está entre los paneles solares y el controlador de carga. Apágalo. Esto detiene el flujo de energía desde el sol.
2. Desconectar la Batería: A continuación, apaga el interruptor o disyuntor que conecta la batería con el controlador de carga. Ahora el controlador de carga está completamente apagado y aislado.
3. Desconectar el Inversor: Si tu sistema tiene un inversor conectado directamente a la batería, desconéctalo en último lugar.

Paso 3: Secuencia de Reconexión (El Orden Inverso)

Para volver a poner en marcha el sistema, se debe seguir la secuencia exactamente a la inversa. El controlador de carga necesita “ver” la batería primero para configurar correctamente sus parámetros de carga antes de recibir energía de los paneles.

1. Reconectar el Inversor: Si lo desconectaste, vuelve a conectar el inversor a la batería.
2. Conectar la Batería: Enciende el interruptor que conecta la batería al controlador de carga. El controlador se encenderá y leerá el voltaje de la batería.
3. Conectar los Paneles Solares: Finalmente, enciende el interruptor de los paneles solares. El controlador de carga comenzará a recibir energía del sol y a cargar la batería de forma segura.

Preguntas Frecuentes (FAQ)

¿Qué significa que los conectores MC4 tienen “bloqueo positivo”?

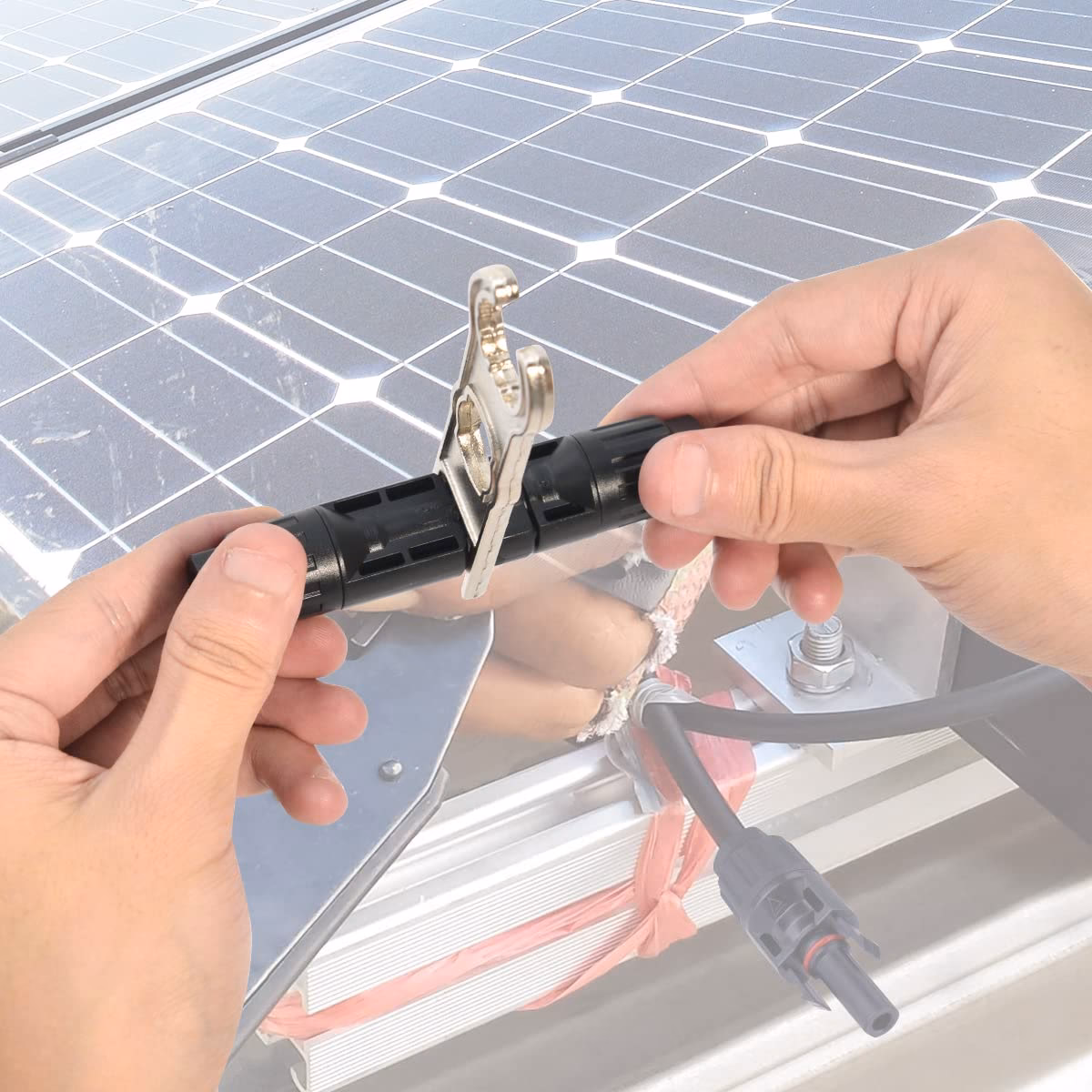

Significa que una vez que el conector macho y hembra se unen, un mecanismo interno de bloqueo se activa, impidiendo que se separen por un simple tirón. Para desconectarlos, es necesario usar una herramienta específica que presiona unas pestañas para liberar este seguro. Esto es una medida de seguridad fundamental.

¿Por qué es tan peligroso mezclar marcas de conectores MC4?

Aunque a simple vista parezcan idénticos, las tolerancias de fabricación, los materiales y los recubrimientos pueden variar mínimamente entre marcas. Esta pequeña diferencia puede resultar en una conexión imperfecta que genere una alta resistencia eléctrica. Con el tiempo, este punto se sobrecalienta, pudiendo derretir el plástico y provocar un arco eléctrico, con un alto riesgo de incendio.

¿Qué pasa si desconecto los componentes en el orden incorrecto?

Si desconectas la batería antes que los paneles, el controlador de carga seguirá recibiendo energía de los paneles, pero no tendrá a dónde enviarla de forma estable. Esto puede causar un pico de voltaje que puede dañar o “freír” los sensibles componentes electrónicos internos del controlador.

¿Necesito ser un electricista para desconectar la batería?

Si bien el procedimiento es sencillo siguiendo los pasos, siempre implica trabajar con electricidad. Si no te sientes completamente seguro o tu sistema es particularmente complejo, es altamente recomendable contactar a un profesional cualificado. La seguridad siempre debe ser la máxima prioridad.
