Torque en Paneles Eléctricos: Guía Completa

En el mundo de las instalaciones eléctricas y, muy especialmente, en los sistemas de energía solar fotovoltaica, a menudo nos centramos en los grandes componentes: los paneles solares, los inversores, las baterías. Sin embargo, la robustez, seguridad y eficiencia de todo el sistema a menudo reside en los detalles más pequeños. Uno de los más críticos y frecuentemente subestimado es el par de apriete, o torque, aplicado a las conexiones eléctricas. Una pregunta tan específica como “¿cuál es el torque para un panel de 200 amperios?” abre la puerta a un tema fundamental que todo instalador y propietario de un sistema debe comprender a la perfección.

¿Qué es Exactamente el Par de Apriete o Torque en un Panel Eléctrico?

El par de apriete, o torque, es simplemente una medida de la fuerza de rotación que se aplica a un tornillo, tuerca o terminal. En el contexto de un panel eléctrico (también conocido como centro de carga o caja de breakers), se refiere a la fuerza precisa con la que se deben apretar los terminales que sujetan los cables conductores. Esta fuerza no es arbitraria; es una especificación técnica calculada por los ingenieros del fabricante para garantizar una conexión eléctrica óptima.

Piénsalo como ajustar las tuercas de una llanta de coche. Si las dejas muy flojas, la rueda podría salirse. Si las aprietas demasiado, podrías dañar los pernos o la llanta misma. En electricidad, el principio es idéntico: la conexión debe ser firme y segura, ni más ni menos. La fuerza se mide comúnmente en libras-pulgada (lbs-in) o pies-libra (ft-lbs).

La Importancia Crítica de un Torque Adecuado

Aplicar el torque correcto no es una simple recomendación, es un requisito indispensable por varias razones fundamentales que afectan directamente la seguridad y el rendimiento del sistema:

• Previene el sobrecalentamiento: Una conexión con el torque incorrecto (especialmente si está floja) crea una mayor resistencia eléctrica en ese punto. Según la ley de Ohm, esta resistencia provoca que la energía se disipe en forma de calor. En un circuito de alta corriente, como el de un panel de 200 amperios, este calor puede ser suficiente para derretir el aislamiento de los cables, dañar el interruptor automático (breaker) e incluso iniciar un incendio.
• Garantiza una conductividad eficiente: Una conexión sólida y bien apretada asegura que la superficie de contacto entre el cable y el terminal sea máxima. Esto permite que la electricidad fluya con la mínima resistencia posible, optimizando la eficiencia del sistema y evitando pérdidas de energía innecesarias.
• Asegura la longevidad del equipo: Las vibraciones, la expansión y contracción térmica de los metales pueden hacer que una conexión mal apretada se afloje aún más con el tiempo. Un torque adecuado asegura que la conexión permanezca estable a largo plazo, protegiendo tanto los cables como los componentes del panel.

Peligros del Torque Incorrecto: Un Doble Filo

El error puede ocurrir en dos direcciones, y ambas son peligrosas. Es crucial entender las consecuencias de no seguir las especificaciones del fabricante.

Conexiones Flojas (Torque Insuficiente)

Este es el escenario más comúnmente asociado con fallos eléctricos. Una conexión floja es un punto de alto riesgo.

• Arcos eléctricos: Pequeños espacios de aire en una conexión floja pueden permitir que la electricidad “salte”, creando un arco eléctrico. Este arco genera un calor extremadamente intenso que puede carbonizar y destruir los materiales circundantes.
• Puntos calientes: Como se mencionó, la alta resistencia genera calor. Este punto caliente degrada progresivamente la conexión, aumentando aún más la resistencia en un ciclo vicioso que puede llevar a un fallo catastrófico.
• Caídas de voltaje: Una conexión deficiente puede provocar caídas de voltaje en el circuito, afectando el rendimiento de los aparatos conectados y, en un sistema solar, reduciendo la eficiencia de la energía que llega desde el inversor.

Conexiones Demasiado Apretadas (Torque Excesivo)

Más no siempre es mejor. Aplicar demasiada fuerza también puede ser destructivo.

• Daño a los componentes: Se puede dañar la rosca del tornillo o del terminal. Un tornillo “barrido” nunca podrá aplicar la presión necesaria y la conexión será defectuosa.
• Deformación del conductor: Apretar demasiado puede deformar o “estrangular” el cable de cobre o aluminio, reduciendo su sección transversal efectiva en ese punto y creando, irónicamente, una nueva zona de alta resistencia.
• Fatiga del metal: El exceso de presión puede causar una fatiga en el metal del terminal, llevándolo a agrietarse o romperse con el tiempo, especialmente bajo ciclos de calentamiento y enfriamiento.

El Dato Clave: ¿Cuál es el Torque para un Panel de 200 Amperios?

Ahora, abordemos la pregunta inicial. La información proporcionada para un panel específico, el modelo NQ de Schneider Electric, indica un torque de 25-30 ft-lbs (pies-libra) o su equivalente, 275 lbs-in (libras-pulgada).

¡ATENCIÓN! Este es el punto más importante: este valor es específico para ese modelo de panel. No es un estándar universal. Cada fabricante y cada modelo de panel, interruptor o componente tiene sus propias especificaciones de torque. La única fuente fiable de información es la documentación del fabricante. Generalmente, puedes encontrar esta información en:

1. La etiqueta dentro del propio panel: La mayoría de los fabricantes colocan una etiqueta o diagrama en la parte interior de la puerta o cubierta del panel (el “dead-front”) que lista los torques para los diferentes terminales (principal, neutro, tierra, breakers).
2. El manual de instalación: El manual que viene con el equipo siempre contendrá una tabla detallada de especificaciones de torque.
3. La página web del fabricante: En la sección de soporte técnico o en la ficha de producto del modelo específico, se pueden encontrar estos datos.

Nunca asumas un valor. Siempre verifica.

Herramientas Esenciales: La Llave Dinamométrica

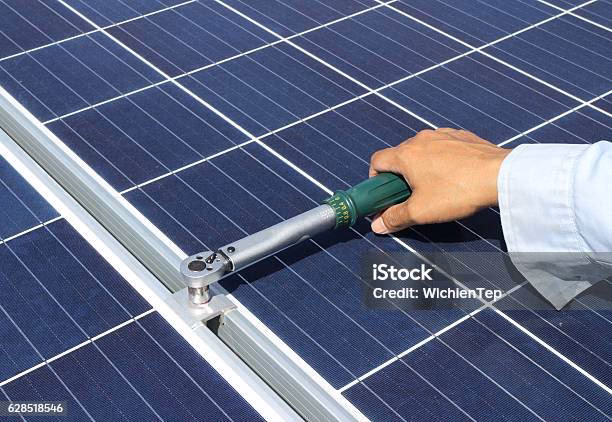

Para aplicar el torque correcto, no basta con la intuición o con “apretar fuerte”. Es indispensable utilizar una herramienta de precisión llamada llave dinamométrica o torquímetro. Estas llaves permiten preseleccionar el valor de torque deseado. Al alcanzar esa fuerza, la herramienta emite un “clic” audible, patina o muestra la lectura en un dial, indicando que se ha alcanzado el apriete correcto. Usar una llave estándar es una adivinanza que puede costar muy cara.

Aplicación en Instalaciones de Energía Solar Fotovoltaica

En una instalación solar, la correcta aplicación del torque es vital en múltiples puntos, no solo en el panel principal de la vivienda.

• Panel Principal (Centro de Carga): Aquí es donde el sistema solar se interconecta con la red de la casa. El interruptor que alimenta el inversor (o que recibe energía de él) debe tener el torque perfecto.
• Terminales del Inversor: Tanto en el lado de corriente continua (proveniente de los paneles) como en el de corriente alterna (hacia la casa), las conexiones en el inversor tienen especificaciones de torque precisas.
• Combiner Boxes (Cajas de Conexión): En sistemas grandes, estas cajas unen varias series de paneles fotovoltaica, y sus terminales también requieren un apriete específico.
• Terminales de Baterías: En sistemas híbridos o aislados, las conexiones a los bancos de baterías son de muy alta corriente. Un torque incorrecto aquí es una de las principales causas de fallos y riesgos de incendio.

Tabla Comparativa de Torques (Valores de Ejemplo)

Para ilustrar cómo varían las especificaciones, aquí tienes una tabla con valores típicos de ejemplo. Recuerda: estos son solo ilustrativos y siempre debes consultar los datos de tu equipo específico.

Preguntas Frecuentes (FAQ)

¿Puedo usar una llave normal y apretar ‘fuerte’?

No. La percepción de “fuerte” varía enormemente de una persona a otra y es imposible asegurar la precisión. El riesgo de dejarlo demasiado flojo o apretarlo en exceso es muy alto. Utiliza siempre una llave dinamométrica calibrada.

¿Qué pasa si no encuentro la etiqueta con el torque en el panel?

Si la etiqueta es ilegible o no está, tu siguiente paso es buscar el manual de instalación del modelo exacto del panel. Si no lo tienes, búscalo en la página web del fabricante con el número de modelo. Como último recurso, contacta al soporte técnico del fabricante.

¿El torque es el mismo para cables de cobre y aluminio?

Generalmente sí, para un mismo tamaño de terminal, pero es crucial verificarlo. Además, al trabajar con aluminio, es indispensable usar un compuesto antioxidante en la conexión para prevenir la corrosión galvánica y asegurar una buena conductividad a largo plazo.

¿Debo volver a apretar las conexiones después de un tiempo?

Sí, es una excelente práctica de mantenimiento. Se recomienda una inspección y reapriete (usando la llave dinamométrica) de todas las conexiones importantes un año después de la instalación y luego cada 3-5 años. La expansión y contracción térmica pueden causar que las conexiones se aflojen ligeramente con el tiempo.

Conclusión: Un Pequeño Detalle con un Impacto Gigante

La próxima vez que veas un panel eléctrico, recuerda que la fiabilidad de cada conexión no depende de la fuerza bruta, sino de la precisión científica. El par de apriete correcto es el lenguaje silencioso que garantiza que la energía fluya de manera segura y eficiente. Desde un simple enchufe hasta un complejo sistema de energía solar de 200 amperios, dedicar el tiempo a encontrar y aplicar el torque especificado por el fabricante no es solo una buena práctica; es la diferencia entre una instalación profesional, segura y duradera, y una potencial catástrofe esperando a ocurrir.
