El Cable Correcto para tu Panel Solar: Guía Clave

Al planificar una instalación de energía solar, a menudo la atención se centra en los paneles fotovoltaicos y los inversores, dejando en un segundo plano un componente que es absolutamente vital para la seguridad y el rendimiento del sistema: el cableado. Elegir el cable incorrecto no solo puede reducir drásticamente la energía que cosechas del sol, sino que también puede crear serios riesgos de seguridad, como sobrecalentamientos e incluso incendios. En esta guía completa, desglosaremos todo lo que necesitas saber para seleccionar el cableado adecuado para tus paneles solares, asegurando una instalación duradera, eficiente y, sobre todo, segura.

¿Por Qué es tan Importante el Cableado en una Instalación Fotovoltaica?

Imagina que tus paneles solares son el corazón de tu sistema, y el cableado son las arterias y venas. Si estas vías no son del tamaño y material adecuados, el flujo de energía se verá comprometido. Un cableado deficiente puede provocar:

• Pérdidas de Energía (Caída de Tensión): Un cable demasiado delgado o de material inadecuado ofrece una mayor resistencia al paso de la corriente eléctrica. Esto provoca una pérdida de voltaje a lo largo del cable, lo que significa que una parte de la valiosa energía generada por tus paneles se disipa en forma de calor antes de llegar a tus baterías o al inversor.
• Riesgo de Sobrecalentamiento e Incendio: Si la corriente que pasa por el cable es superior a la que puede soportar, este se sobrecalentará peligrosamente. Este es uno de los mayores riesgos en instalaciones solares mal ejecutadas y puede provocar daños irreparables en los equipos e incluso incendios.
• Degradación Prematura: Los cables en una instalación solar están expuestos a condiciones ambientales extremas: radiación UV intensa, lluvia, cambios de temperatura drásticos y humedad. Un cable eléctrico común no está diseñado para soportar estas condiciones y se degradará rápidamente, agrietándose y perdiendo su aislamiento, lo que expone el sistema a cortocircuitos.

El Estándar de la Industria: Cable Solar PV1-F

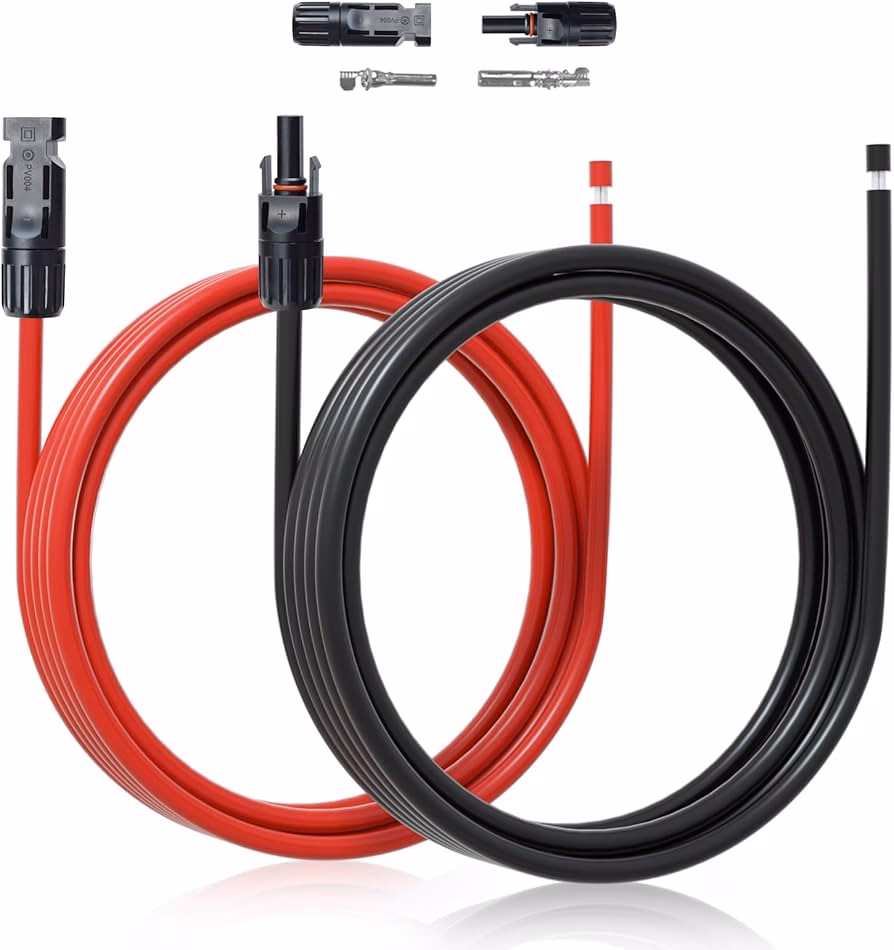

Cuando hablamos de cableado para paneles solares, hay un estándar que destaca por encima de todos: el cable PV1-F. Este no es un cable eléctrico cualquiera; está específicamente diseñado y certificado para aplicaciones fotovoltaicas. Sus características lo hacen la opción ideal y más segura:

• Aislamiento Doble y Resistente a los Rayos UV: Su cubierta exterior está tratada para resistir la degradación causada por la exposición continua a la luz solar, evitando que se vuelva quebradiza con el tiempo.
• Resistencia a la Intemperie: Está diseñado para soportar un amplio rango de temperaturas (típicamente de -40°C a +90°C), además de ser resistente al agua, al ozono y a la abrasión.
• Conductor de Cobre Estañado: El núcleo del cable está compuesto por múltiples hilos finos de cobre (lo que le da flexibilidad) recubiertos por una capa de estaño. Este estañado previene la oxidación y corrosión, asegurando una conexión eléctrica óptima durante décadas, especialmente en ambientes húmedos o marinos.
• Alta Capacidad de Voltaje: Están clasificados para soportar los altos voltajes de corriente continua (DC) que se pueden generar en los sistemas solares, especialmente en configuraciones en serie.

¿Puedo Usar Cable Eléctrico Común?

La respuesta es un rotundo no. Utilizar cable de uso general (como el que se usa dentro de una vivienda) en el exterior para conectar paneles solares es una práctica peligrosa que anulará la garantía de tus equipos y comprometerá la seguridad de toda la instalación. La inversión en un cable solar PV1-F de calidad es mínima en comparación con el costo total del sistema y los riesgos que se evitan.

Dimensionamiento del Cable: ¿Qué Calibre o Sección Necesito?

El “calibre” o “sección” del cable se refiere a su grosor, medido en milímetros cuadrados (mm²). Un cable más grueso tiene menos resistencia y puede transportar más corriente de forma segura. El dimensionamiento correcto depende principalmente de dos factores: la corriente máxima del sistema y la longitud del tendido de cable.

Como regla general rápida para sistemas pequeños (off-grid, autocaravanas):

• Para corrientes de array de menos de 20 Amperios, un cable de 4 mm² suele ser suficiente.
• Para corrientes de 20 Amperios o más, se recomienda usar un cable de 6 mm² o superior.

A continuación, una tabla más detallada para orientar la elección:

Tabla Comparativa de Sección de Cable Solar

Nota importante: La potencia (W) que un cable puede soportar depende directamente del voltaje del sistema (V). Por ejemplo, un cable de 6 mm² que soporta 30A puede manejar 360W en un sistema de 12V (30A x 12V), pero puede manejar 720W en un sistema de 24V (30A x 24V). Por eso es crucial calcular en base a la corriente (Amperios).

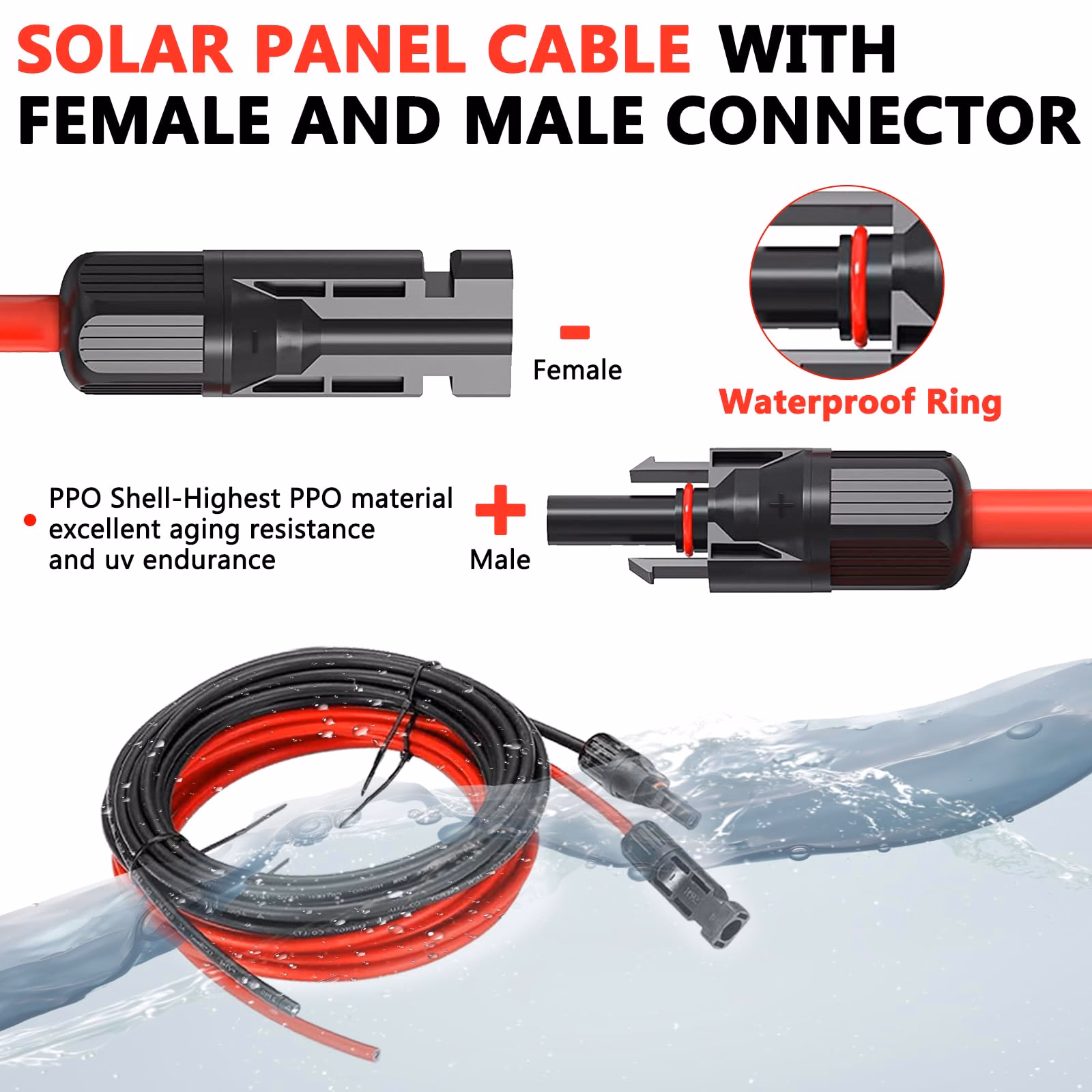

Conectores MC4: El Enlace Universal y Seguro

Tan importante como el cable es la forma en que se conecta. Aquí es donde entran en juego los conectores MC4. El nombre significa “Multi-Contact, 4 milímetros”, refiriéndose al diámetro del pin de contacto. Son el estándar de facto en la industria solar por varias razones:

• Impermeables y Duraderos: Tienen una clasificación IP67 o superior, lo que significa que están completamente sellados contra el polvo y pueden soportar la inmersión temporal en agua. Son perfectos para el uso a la intemperie.
• Conexión Segura: Poseen un mecanismo de bloqueo que emite un “clic” audible al conectarse correctamente. Esto evita desconexiones accidentales por vibración o tirones.
• Seguridad Táctil: El diseño protege contra el contacto accidental con las partes conductoras, incluso cuando están desconectados, lo que aumenta la seguridad durante la instalación.
• Limitación de Corriente: Es crucial saber que los conectores MC4 estándar están clasificados para una corriente máxima de aproximadamente 30 Amperios. Si tu configuración en paralelo supera este valor, necesitarás utilizar métodos de conexión diferentes o rediseñar el array (por ejemplo, con más strings en serie/paralelo) para mantener la corriente por debajo de este límite.

Preguntas Frecuentes (FAQ)

¿Qué pasa si uso un cable demasiado delgado para mis paneles?

Usar un cable de sección insuficiente es muy peligroso. Provocará una caída de tensión significativa, lo que reduce la eficiencia de tu sistema (pierdes energía). Más grave aún, el cable se sobrecalentará al no poder disipar el calor generado por la resistencia, lo que puede derretir el aislamiento, causar cortocircuitos y crear un alto riesgo de incendio.

¿Necesito herramientas especiales para trabajar con cable solar y conectores MC4?

Sí. Para asegurar una conexión perfecta y segura, necesitarás una herramienta de crimpado (o ponchadora) específica para terminales MC4 y un pelacables de calidad que no dañe los finos hilos del conductor. Unas llaves de apriete para MC4 también son muy útiles para asegurar y desconectar los conectores sin dañarlos.

¿Es mejor conectar los paneles en serie o en paralelo en relación al cableado?

Desde la perspectiva del cableado, la conexión en serie es más eficiente. Al conectar paneles en serie, el voltaje se suma y la corriente se mantiene igual. Una corriente más baja permite usar cables de menor sección para la misma potencia, lo que reduce costos y pérdidas. Sin embargo, la elección entre serie y paralelo depende de muchos otros factores, como el tipo de controlador de carga (MPPT o PWM) y las condiciones de sombreado.

¿Cada cuánto debo revisar el cableado de mi instalación solar?

Se recomienda una inspección visual al menos una vez al año. Debes buscar signos de daño físico, como mordeduras de animales, grietas en el aislamiento o conexiones sueltas o corroídas. Asegúrate de que los cables estén bien sujetos y no cuelguen ni rocen contra superficies afiladas.
