Cuando observamos un panel solar, nuestra atención se centra naturalmente en la superficie brillante de las células fotovoltaicas, el robusto marco de aluminio o el cristal templado que lo protege. Sin embargo, en la parte posterior, fuera de la vista, se encuentra un componente pequeño pero absolutamente fundamental para el funcionamiento, la seguridad y la longevidad de todo el sistema: la caja de conexiones. A menudo subestimada, esta pequeña carcasa es el verdadero centro neurálgico del panel, el punto donde la magia de la conversión de la luz solar en electricidad se canaliza y se protege para su uso.
Ignorar la importancia de la caja de conexiones sería como admirar un coche por su carrocería sin prestar atención al motor. Es en este componente donde se realizan las conexiones críticas, se implementan medidas de protección esenciales y se garantiza que la energía generada llegue de forma segura y eficiente al resto de la instalación. En este artículo, profundizaremos en el mundo de la caja de conexiones, desvelando sus funciones, su importancia y por qué es un pilar de la tecnología solar moderna.
Una caja de conexiones (o junction box en inglés) es un encapsulado protector, generalmente fabricado con plásticos de alta resistencia a los rayos UV y a la intemperie (como el PPO o el policarbonato), que se encuentra adherido a la lámina posterior (backsheet) de un panel fotovoltaico. Su diseño está pensado para ser completamente estanco y duradero, ya que debe soportar las mismas condiciones ambientales que el propio panel durante décadas: lluvia, nieve, calor extremo y polvo.
Dentro de esta caja, los delgados conductores metálicos (conocidos como cintas o ribbons) que recogen la corriente eléctrica de todas las células solares del panel convergen en terminales eléctricos. Desde estos terminales, salen los cables de salida principales del panel (generalmente con conectores MC4 en sus extremos), que son los que se utilizarán para conectar el panel a otros paneles en serie o en paralelo, o directamente al siguiente componente del sistema, como un microinversor o un optimizador de potencia.
Aunque su apariencia es sencilla, la caja de conexiones desempeña múltiples roles críticos. A continuación, desglosamos sus funciones más importantes:
Es su función más básica. Actúa como un punto de encuentro centralizado. La energía generada en forma de corriente continua (CC) por las hileras de células solares se recoge y se consolida en dos puntos: un terminal positivo (+) y un terminal negativo (-). Esto simplifica enormemente el cableado, proporcionando un único punto de salida de energía del panel, listo para ser integrado en el sistema fotovoltaico.
Esta es una de sus misiones más importantes. La caja de conexiones sella herméticamente las conexiones eléctricas internas, protegiéndolas de los elementos externos.
La calidad de esta protección se mide a menudo por su clasificación IP (Ingress Protection). Una caja de conexiones de alta calidad tendrá una clasificación de IP67 o IP68, lo que significa que es completamente estanca al polvo y puede soportar la inmersión temporal en agua, garantizando la máxima seguridad y fiabilidad.
Quizás la función más ingeniosa y crucial para la eficiencia del panel se encuentra aquí: el alojamiento de los diodos de bypass. Un diodo es un componente electrónico que permite que la corriente fluya en una sola dirección. En un panel solar, se instalan varios de estos diodos (generalmente tres en un panel estándar de 60 o 72 células).
¿Para qué sirven? Imagina que una parte del panel queda sombreada por una hoja, un pájaro o la sombra de una chimenea. Las células sombreadas dejan de producir energía y, peor aún, pueden actuar como una resistencia, bloqueando el flujo de electricidad de las células que sí están al sol. Esto no solo reduce drásticamente la producción del panel, sino que también puede crear un sobrecalentamiento peligroso en las células sombreadas, conocido como “hot spots“, que puede dañar permanentemente el panel.
Aquí es donde actúan los diodos de bypass. Cada diodo está conectado en paralelo a una serie de células (una “string”). Si esa serie de células se sombrea, el diodo se activa y proporciona una ruta alternativa, un “bypass” o desvío, para que la corriente de las otras series de células pueda fluir sin ser bloqueada. De esta manera, se minimiza la pérdida de potencia y se protege al panel de daños por sobrecalentamiento.
La caja proporciona una transición segura y robusta desde las delicadas cintas internas del panel hacia los cables de salida, mucho más gruesos y resistentes. Utiliza prensaestopas o pasacables sellados que sujetan firmemente los cables, evitando que la tensión o el movimiento puedan dañar las conexiones internas y manteniendo la estanqueidad del conjunto.
Las cajas de conexiones están diseñadas para no ser abiertas por el usuario final. Vienen selladas de fábrica, a menudo con adhesivos potentes o incluso rellenas de resina (potting), para garantizar su integridad durante toda la vida útil del panel. Esto previene manipulaciones no autorizadas que podrían comprometer la seguridad y el funcionamiento del sistema.
No todas las cajas de conexiones son iguales. Un fabricante de paneles solares de primer nivel invierte en cajas de alta calidad con plásticos duraderos, diodos eficientes y clasificaciones IP elevadas. Una caja de baja calidad puede ser un punto de fallo crítico en un sistema solar.
| Característica | Panel con Caja de Conexiones de Calidad | Panel con Caja de Conexiones Deficiente |
|---|---|---|
| Seguridad | Alto nivel. Conexiones aisladas y protegidas, previniendo riesgo de incendio o descarga eléctrica. | Bajo nivel. Riesgo de entrada de humedad, cortocircuitos y fallos eléctricos. |
| Rendimiento con Sombra | Optimizado. Los diodos de bypass funcionan correctamente, minimizando las pérdidas de energía. | Pobre. Un fallo en los diodos puede hacer que una pequeña sombra inutilice gran parte del panel. |
| Durabilidad y Vida Útil | Larga. Materiales resistentes a UV y altas temperaturas. Sellado hermético que dura décadas. | Corta. El plástico puede agrietarse, los sellos pueden fallar, permitiendo la degradación de los componentes internos. |
| Fiabilidad | Alta. Diseñada para funcionar sin mantenimiento durante más de 25 años. | Baja. Se convierte en el eslabón más débil del panel, propenso a fallos prematuros. |
No es recomendable en absoluto. Las cajas de conexiones están selladas de fábrica para garantizar su estanqueidad y protección. Abrirla no solo podría dañar el sellado, permitiendo la entrada de humedad, sino que también anularía la garantía del fabricante del panel.
Si un diodo falla en “circuito abierto”, la serie de células que protege dejará de funcionar cuando esté sombreada, pero no podrá ser “bypassada”, afectando la producción total del panel. Si falla en “cortocircuito”, esa serie de células quedará permanentemente fuera de juego, reduciendo la tensión y la potencia del panel de forma constante.
No. Está diseñada para ser un componente de “instalar y olvidar”, libre de mantenimiento durante toda la vida útil del panel. Durante las inspecciones periódicas del sistema solar, es una buena práctica realizar una comprobación visual para asegurarse de que la caja está físicamente intacta, sin grietas ni signos de sobrecalentamiento (decoloración).
Esto es común en los paneles con tecnología de “célula partida” o half-cut. Estos paneles dividen el panel en dos mitades que funcionan de forma casi independiente. A menudo utilizan una caja de conexiones central dividida o varias cajas más pequeñas para gestionar estas secciones, lo que mejora aún más el rendimiento bajo condiciones de sombreado parcial.
En conclusión, la caja de conexiones es mucho más que una simple carcasa de plástico en la parte trasera de un panel solar. Es un componente de ingeniería de precisión que actúa como el guardián de la seguridad, el facilitador de la conexión y el protector de la eficiencia. La próxima vez que veas una instalación solar, recuerda que detrás de esa elegante superficie de silicio, una pequeña caja trabaja incansablemente para garantizar que la energía del sol se entregue de manera segura y fiable durante décadas.

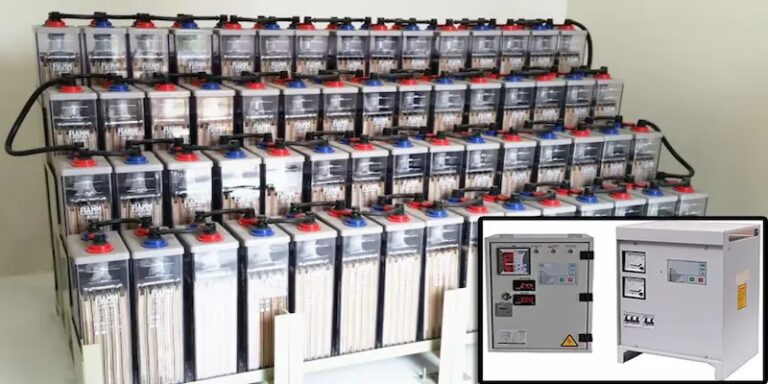

¿Pensando en baterías de plomo-ácido? Aunque económicas y reciclables, sus desventajas en eficiencia, vida útil...
Descubre cómo el grafeno, un material revolucionario, está destinado a transformar la energía solar. Conoce...
¿Te preguntas cuántos años dura una estufa Bosca? Descubre su vida útil promedio y aprende...

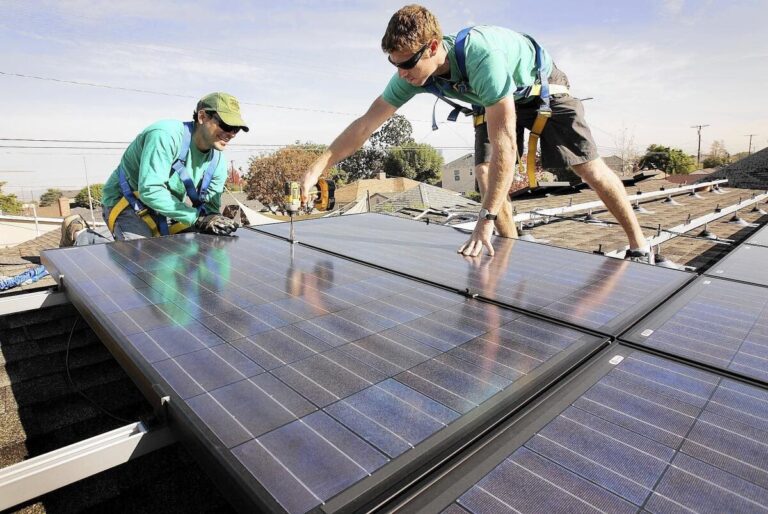

¿Pensando en instalar paneles solares? Conoce las normativas clave sobre permisos, ubicación y seguridad para...
