Visión Térmica en Drones: Usos y Ventajas

La integración de nuevas tecnologías en vehículos aéreos no tripulados (UAVs), comúnmente conocidos como drones, ha expandido sus capacidades a límites antes inimaginables. Una de las innovaciones más impactantes es la posibilidad de equipar estos dispositivos con cámaras térmicas. La respuesta corta y directa a si se puede poner una cámara térmica en un dron es un rotundo sí, y esta combinación está transformando radicalmente la forma en que operan múltiples sectores, desde la seguridad pública hasta la agricultura de precisión y, por supuesto, la inspección de energías renovables.

¿Cómo Funciona la Magia de la Visión Térmica?

Para comprender el valor de un dron térmico, primero debemos entender qué es la termografía. Todo objeto con una temperatura por encima del cero absoluto emite radiación infrarroja (IR), también conocida como calor. Esta radiación es el resultado de la vibración de los átomos del objeto: a mayor vibración, mayor calor emitido. El ojo humano puede sentir el calor, pero no puede ver esta radiación porque se encuentra en una longitud de onda del espectro electromagnético que nos es invisible.

Aquí es donde entran en juego las cámaras térmicas. Estos dispositivos están equipados con lentes y sensores especializados, llamados microbolómetros, diseñados específicamente para detectar estas frecuencias infrarrojas. El proceso es el siguiente:

• El lente especial de la cámara enfoca la energía infrarroja emitida por los objetos de una escena.
• El sensor térmico (microbolómetro) detecta estas diferencias de radiación.
• Un procesador de imágenes interno convierte estos datos en una imagen visible para el operador, llamada termograma.

Cuando esta cámara se monta en un dron, generalmente se coloca sobre un estabilizador o ‘gimbal’, que no solo mantiene la imagen estable durante el vuelo, sino que también permite al operador mover la cámara en diferentes ángulos, a menudo hasta 360 grados. Un concepto clave en termografía es la emisividad. Se refiere a la capacidad de un material para emitir energía infrarroja. Objetos con alta emisividad, como la madera, el hormigón o el cuerpo humano, son muy fáciles de detectar. Por otro lado, objetos con baja emisividad, como los metales muy pulidos o espejos, reflejan la radiación en lugar de emitirla, lo que dificulta obtener una lectura de temperatura precisa de su superficie.

Interpretando el Mundo en Colores: Paletas y Datos Térmicos

Una vez que el dron captura la información térmica, esta se muestra en una pantalla para que el piloto la analice en tiempo real. Para facilitar la interpretación, el software permite cambiar la paleta de colores que representa las diferentes temperaturas. Cada paleta tiene un propósito y ayuda a resaltar detalles específicos. Las más comunes son:

• Blanco Caliente (White Hot): Los objetos más calientes aparecen en tonos blancos o claros, mientras que las áreas más frías se ven negras u oscuras. Es muy intuitiva y se usa comúnmente en seguridad y vigilancia.
• Negro Caliente (Black Hot): Es la inversa de la anterior. Las zonas calientes se muestran en negro. Es útil para identificar detalles en escenas con mucho calor.
• Arcoíris (Rainbow): Asigna diferentes colores a rangos de temperatura, generalmente con colores cálidos (rojo, naranja, amarillo) para el calor y colores fríos (azul, violeta) para las temperaturas más bajas. Es excelente para análisis detallados donde se necesita ver gradientes de temperatura sutiles.

Las cámaras más avanzadas no solo capturan una imagen visual, sino que generan archivos, como los R-JPEG (JPEG Radiométrico), que contienen datos de temperatura para cada píxel de la imagen. Esto permite un análisis posterior mucho más profundo utilizando software especializado, donde se pueden medir temperaturas, crear informes y estudiar anomalías con gran precisión.

Aplicaciones que Salvan Vidas y Optimizan Recursos

La versatilidad de los drones térmicos ha abierto un abanico de aplicaciones prácticas que demuestran su inmenso valor. A continuación, exploramos los usos más destacados.

Seguridad Pública y Rescate

Este es quizás el campo donde su impacto es más visible. En la lucha contra incendios, los drones térmicos pueden ver a través del denso humo, permitiendo a los bomberos identificar focos de calor, guiar a los equipos en tierra de forma segura y prevenir que las llamas se extiendan a zonas residenciales. En misiones de búsqueda y rescate, son cruciales para encontrar personas desaparecidas, ya sea en bosques, montañas o tras desastres naturales como inundaciones o terremotos. La firma de calor de un cuerpo humano destaca claramente contra un entorno más frío, especialmente durante la noche.

Inspecciones Industriales y de Infraestructura

El mantenimiento predictivo es clave para evitar fallos catastróficos. Los drones térmicos son una herramienta excepcional para inspeccionar infraestructuras de manera rápida y segura.

• Líneas Eléctricas: Permiten detectar conexiones sobrecalentadas, aisladores defectuosos o componentes a punto de fallar sin necesidad de que los operarios se acerquen a zonas de alto voltaje.

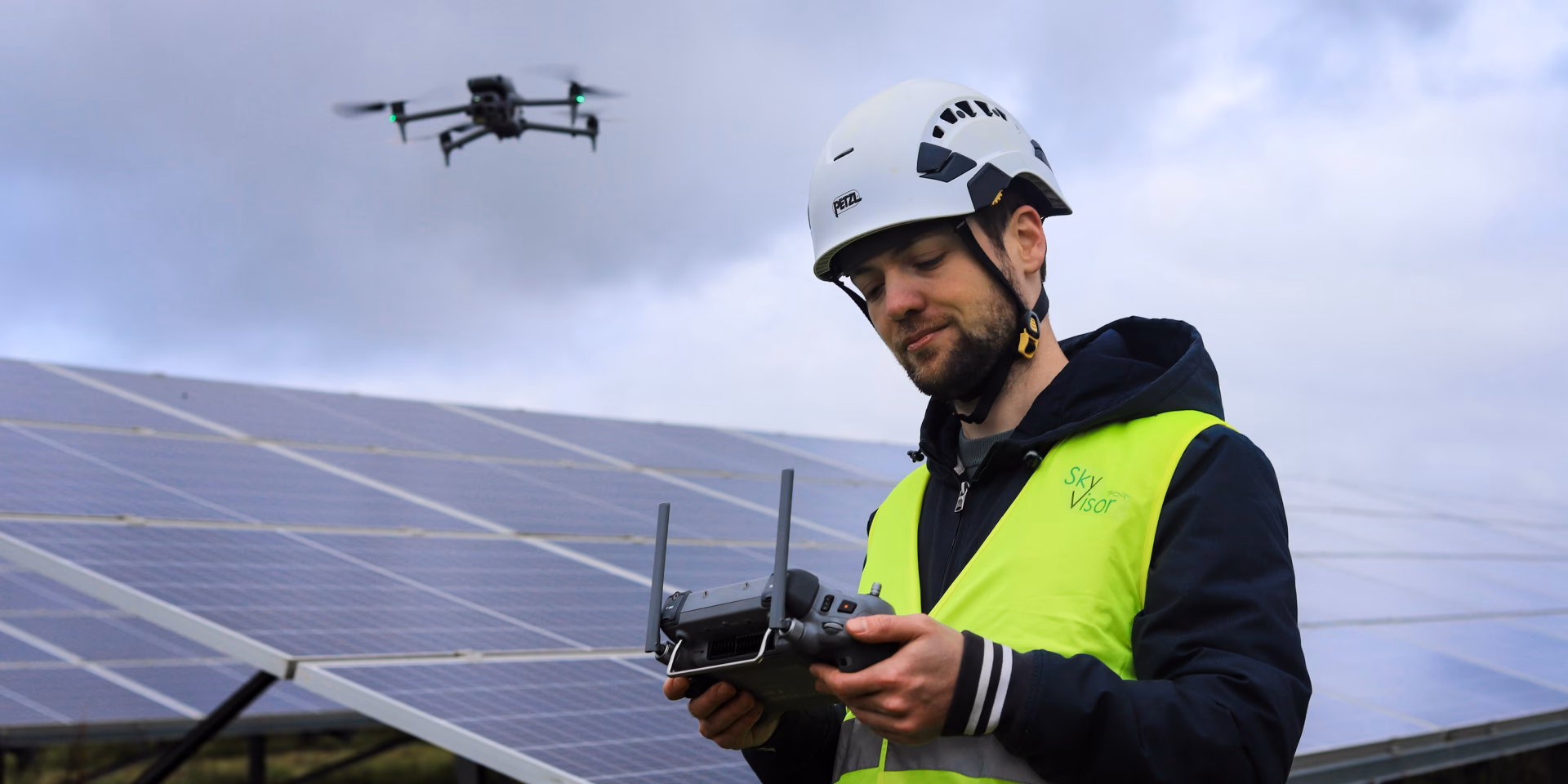

• Paneles Solares: En una granja solar, un dron puede sobrevolar miles de paneles en minutos, identificando células defectuosas o paneles que no funcionan correctamente, los cuales aparecen como puntos calientes o fríos en el termograma. Esto optimiza enormemente la eficiencia y el mantenimiento.
• Refinerías y Tuberías: Se utilizan para detectar fugas de gas o líquidos, verificar los niveles en tanques de almacenamiento y monitorizar la temperatura de equipos críticos, todo ello sin exponer al personal a entornos potencialmente peligrosos.
• Edificios: Son ideales para auditorías energéticas, detectando pérdidas de calor por mal aislamiento en techos y paredes, o para encontrar filtraciones de humedad que se manifiestan como zonas más frías.

Agricultura de Precisión y Ganadería

La tecnología térmica ayuda a los agricultores a optimizar sus cultivos y cuidar de su ganado. Un dron puede mapear un campo para analizar la temperatura del suelo y el estado hídrico de las plantas, permitiendo una irrigación y fertilización más eficientes. En ganadería, facilitan el conteo de animales, incluso de noche, y la localización de reses perdidas o enfermas.

Factores Clave para una Medición Precisa

Aunque la tecnología es muy potente, obtener lecturas térmicas precisas requiere tener en cuenta varios factores ambientales y del objeto. Ignorarlos puede llevar a interpretaciones erróneas.

• Condiciones Atmosféricas: La alta humedad, la lluvia, la niebla o el humo pueden afectar la precisión de la cámara.
• Emisividad y Reflectividad: Como se mencionó, la naturaleza de la superficie del objeto es crucial. Una superficie brillante puede reflejar la temperatura de otro objeto.
• Hora del Día: El sol puede calentar las superficies y enmascarar las diferencias de temperatura que se buscan. A menudo, las inspecciones son más efectivas al amanecer o al anochecer.
• Distancia y Ángulo: La distancia al objetivo y el ángulo de visión también pueden influir en la lectura de la temperatura.

Una advertencia fundamental para cualquier operador es nunca apuntar la lente de la cámara térmica directamente a fuentes de energía muy fuertes como el sol, lava o un rayo láser. Esto puede quemar el sensor de forma permanente, causando daños irreparables.

Eligiendo el Dron y la Cámara Térmica Adecuados

La elección del equipo depende directamente del uso que se le vaya a dar. No todas las aplicaciones requieren la misma resolución o sensibilidad. A continuación, una tabla comparativa de algunos modelos representativos para ilustrar las opciones.

Preguntas Frecuentes (FAQ)

¿Puede una cámara térmica ver a través de las paredes?

No. Es un mito común. Las cámaras térmicas solo detectan la temperatura de la superficie de los objetos. No pueden ver a través de objetos sólidos como paredes, ventanas o vidrios. Sin embargo, pueden detectar diferencias de temperatura en la superficie de una pared causadas por algo que está detrás, como una tubería de agua caliente o un problema de aislamiento.

¿Se puede usar para encontrar animales en el bosque?

Sí, es una de sus aplicaciones más efectivas. Si las condiciones son adecuadas (generalmente con una temperatura ambiente más fría), el calor corporal de un animal destacará claramente en la imagen térmica, incluso a través de la vegetación ligera o en la oscuridad total.

¿Detecta fugas de agua o problemas de aislamiento?

Sí. Una fuga de agua o la humedad en una pared o techo generalmente estará a una temperatura diferente (más fría) que el material seco circundante, lo que la hace visible para una cámara térmica. De manera similar, la falta de aislamiento se mostrará como un punto caliente en invierno o un punto frío en verano en la superficie de un edificio.

¿Necesita calibración antes de usar?

Generalmente no. Las cámaras térmicas de calidad profesional vienen calibradas de fábrica y están listas para usarse. Mantienen su calibración durante mucho tiempo, aunque para aplicaciones científicas de alta precisión, se pueden requerir recalibraciones periódicas.

En conclusión, la fusión de la tecnología de drones con la visión térmica no es solo una mejora incremental; es una herramienta transformadora. Ofrece una nueva forma de ver el mundo, revelando información invisible que mejora la seguridad, aumenta la eficiencia y optimiza la gestión de recursos en una lista de industrias que no para de crecer. A medida que la tecnología se vuelve más asequible y sofisticada, el cielo ya no es el límite, sino el comienzo de un nuevo campo de visión.
