Conectar Panel Solar a Batería: Guía Esencial

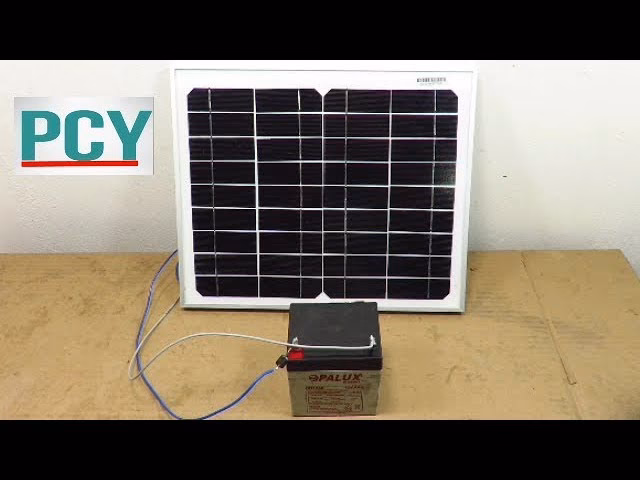

La pregunta sobre si es posible conectar un panel solar directamente a una batería es una de las más comunes entre quienes se inician en el mundo de la energía solar fotovoltaica. La respuesta corta y directa es: no, no se debe hacer. Aunque técnicamente podría transferir energía, hacerlo sin un intermediario es una receta para el desastre, pudiendo dañar permanentemente tanto la batería como el panel, y representando un serio riesgo de seguridad. El componente clave que hace posible esta conexión de forma segura y eficiente es el controlador de carga solar.

Este dispositivo, también conocido como regulador de carga, actúa como el cerebro del sistema, gestionando el flujo de energía desde los paneles hacia el banco de baterías. Su función es crucial para proteger la inversión y garantizar que el sistema funcione de manera óptima durante muchos años. En este artículo, desglosaremos por qué es indispensable, cómo funciona y te guiaremos paso a paso en el proceso de conexión correcto.

¿Por Qué es Imprescindible un Controlador de Carga?

Imagina que el panel solar es una manguera de agua a alta presión y la batería es un vaso de cristal. Si abres la manguera a tope directamente sobre el vaso, lo más probable es que lo rebalses, lo dañes o incluso lo rompas. El controlador de carga es la mano que regula el grifo, asegurando que el vaso se llene a la velocidad adecuada y cortando el flujo cuando está lleno. Sus funciones principales son:

• Prevención de Sobrecarga: Una batería tiene un límite de voltaje. Si un panel solar continúa enviando energía una vez que la batería está llena, se produce una sobrecarga. Esto puede causar sobrecalentamiento, gasificación peligrosa (en baterías de plomo-ácido) y una reducción drástica de la vida útil de la batería. El controlador monitorea el voltaje de la batería y corta o reduce la corriente del panel cuando se alcanza la carga completa.
• Prevención de Descarga Profunda: Algunos controladores también gestionan la salida de energía hacia los consumos (luces, aparatos, etc.). Si la batería se descarga por debajo de un umbral crítico, sufre daños irreversibles. El controlador puede desconectar la carga para proteger la batería de una descarga excesiva.
• Bloqueo de Corriente Inversa: Por la noche, cuando el panel solar no produce energía, puede convertirse en un consumidor, permitiendo que la corriente fluya desde la batería hacia el panel, descargándola inútilmente. El controlador de carga actúa como una válvula de retención (diodo de bloqueo) para impedir este flujo inverso.
• Regulación de Voltaje: Los paneles solares tienen un voltaje de funcionamiento óptimo (Vmp) que rara vez coincide con el voltaje de carga ideal de una batería. El controlador adapta este voltaje para que la carga sea lo más eficiente posible, especialmente los modelos MPPT.

Tipos de Controladores de Carga: PWM vs. MPPT

Antes de la instalación, es importante conocer los dos tipos principales de controladores de carga, ya que su elección impactará en la eficiencia del sistema.

Guía de Instalación Paso a Paso: Conexión Segura

Ahora que entendemos la importancia del controlador, veamos el orden correcto para conectar los componentes. La regla de oro es: siempre conecta primero la batería al controlador. Esto permite que el controlador reconozca el voltaje del sistema (12V, 24V, etc.) y se configure correctamente antes de recibir energía de los paneles.

Paso 1: Montaje del Controlador de Carga

Elige una ubicación para tu controlador que sea segura, seca y bien ventilada. Móntalo sobre una superficie sólida, preferiblemente vertical para ayudar a disipar el calor. Aunque tus paneles estén a la intemperie, el controlador debe estar protegido de los elementos, a menos que su especificación IP indique lo contrario. Instálalo en un lugar accesible pero alejado del alcance de niños o mascotas.

Paso 2: Conexión del Controlador a la Batería

Este es el primer paso eléctrico y el más crítico. Utiliza cables del calibre adecuado para la corriente que manejará tu sistema. Es fundamental respetar la polaridad.

1. Identifica los terminales positivo (+) y negativo (-) tanto en la batería como en el controlador (suelen estar marcados con símbolos y colores, rojo para + y negro para -).
2. Conecta el cable negativo (-) desde el terminal negativo de la batería al terminal de batería negativo del controlador.
3. Conecta el cable positivo (+) desde el terminal positivo de la batería al terminal de batería positivo del controlador.
4. Una vez conectado, el controlador debería encenderse, y su pantalla (si la tiene) mostrará el voltaje de la batería, confirmando que ha detectado el sistema correctamente.

Paso 3: Conexión de los Paneles Solares al Controlador

Con el controlador ya alimentado por la batería, es hora de conectar la fuente de energía. Por seguridad, es recomendable cubrir el panel solar con una lona o cartón opaco durante este paso para evitar que genere electricidad y reducir el riesgo de chispas o descargas.

1. Los paneles solares modernos suelen venir con cables equipados con conectores MC4 (un conector macho y otro hembra). Estos garantizan una conexión segura y estanca.
2. Conecta los cables de extensión (si son necesarios) a los cables del panel solar.
3. Lleva los extremos de los cables hasta el controlador de carga.
4. Introduce el cable negativo (-) del panel en el terminal de entrada solar negativo del controlador y aprieta el tornillo de sujeción.
5. Introduce el cable positivo (+) del panel en el terminal de entrada solar positivo del controlador y aprieta firmemente.

Paso 4: Verificación Final y Puesta en Marcha

Una vez que todo está conectado, es el momento de la verdad. Retira la cubierta del panel solar para que reciba luz solar.

• Observa la pantalla o los indicadores LED de tu controlador de carga. Deberías ver una indicación de que los paneles están produciendo energía y que la corriente fluye hacia la batería (a menudo representado por un icono de sol, una flecha del panel a la batería y lecturas de amperaje).
• El controlador comenzará a ejecutar su algoritmo de carga (Bulk, Absorption, Float) para cargar la batería de manera eficiente.
• Revisa todas las conexiones una vez más para asegurarte de que están firmes y no hay cables sueltos.

Preguntas Frecuentes (FAQ)

¿Qué pasa si conecto un panel solar a una batería sin controlador?

Corres el riesgo de sobrecargar y hervir el electrolito de la batería, lo que puede causar una explosión o incendio. También dañarás irreversiblemente la batería, acortando su vida útil a solo unos pocos ciclos. Por la noche, la batería se descargará a través del panel.

¿Qué calibre de cable debo usar?

Depende de la corriente (amperios) del panel y la distancia entre los componentes. A mayor corriente y mayor distancia, se requiere un cable de mayor sección (menor número de calibre AWG) para minimizar las pérdidas de voltaje. Consulta tablas de dimensionamiento de cables para tomar la decisión correcta.

¿Cuánto tiempo tarda en cargarse una batería con un panel solar?

Depende de muchos factores: la potencia del panel (vatios), la capacidad de la batería (amperios-hora), el estado de carga inicial de la batería, la eficiencia del controlador y, sobre todo, la cantidad de horas de sol pico que reciba el panel.

¿Puedo conectar la salida de carga (consumo) del controlador?

Sí, la mayoría de los controladores tienen terminales de salida de carga (load). Es ideal para conectar cargas de corriente continua (DC) como luces LED o pequeñas bombas. La ventaja es que el controlador protegerá la batería contra descargas profundas desconectando esta salida si el voltaje baja demasiado.

Conclusión

Conectar un panel solar a una batería es el corazón de cualquier sistema fotovoltaico autónomo, pero hacerlo de forma directa es una práctica peligrosa e ineficiente. El controlador de carga no es un accesorio opcional, sino un componente de protección y optimización absolutamente esencial. Siguiendo el orden correcto de conexión —primero la batería al controlador, y luego los paneles al controlador— garantizas una configuración segura, proteges tus equipos y maximizas cada vatio de energía limpia que genera tu panel. Una instalación bien hecha es sinónimo de tranquilidad y un suministro de energía fiable durante años.
