Regulador PWM: Guía Completa de Funcionamiento

En el universo de la energía solar fotovoltaica, cada componente juega un papel crucial para garantizar un rendimiento óptimo y seguro. Uno de los elementos más importantes, aunque a veces subestimado, es el regulador de carga. Actúa como el cerebro del sistema, gestionando el flujo de energía desde los paneles solares hacia las baterías. Dentro de los tipos de reguladores, el PWM (Pulse Width Modulation) es una de las tecnologías más extendidas, especialmente en instalaciones de pequeño y mediano tamaño. A lo largo de este artículo, desglosaremos en detalle qué es, cómo funciona y cuándo es la mejor opción para tu proyecto solar.

¿Qué es Exactamente un Regulador de Carga Solar?

Antes de sumergirnos en la tecnología PWM, es fundamental entender la función de un regulador de carga. Imagínalo como un guardián inteligente para tus baterías. Los paneles solares no generan una corriente constante; su producción varía según la intensidad del sol. Sin un control, esta energía podría sobrecargar las baterías, reduciendo drásticamente su vida útil e incluso causando daños irreparables. Del mismo modo, un regulador evita que las baterías se descarguen en exceso por la noche a través de los paneles (flujo inverso).

En resumen, sus funciones principales son:

• Proteger la batería contra la sobrecarga.
• Evitar la descarga profunda de la batería.
• Prevenir el flujo inverso de corriente durante la noche.
• Gestionar las etapas de carga para optimizar la salud de la batería.

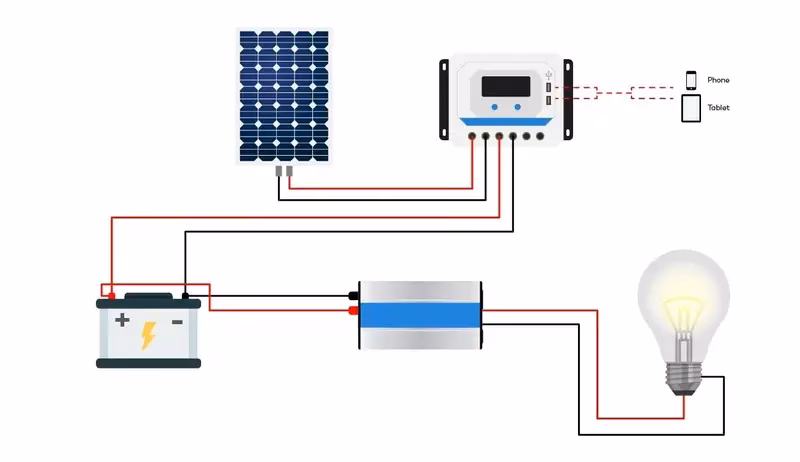

El Corazón del PWM: ¿Cómo Funciona la Modulación por Ancho de Pulso?

El nombre “Modulación por Ancho de Pulso” (Pulse Width Modulation) describe perfectamente su método de operación. Un regulador PWM no convierte el voltaje ni la corriente; funciona como un interruptor electrónico de alta velocidad que se abre y se cierra entre el panel solar y la batería. La “modulación” se refiere a que la duración de los pulsos (el tiempo que el interruptor está cerrado, permitiendo el paso de corriente) varía según el estado de carga de la batería.

Para entenderlo mejor, pensemos en las etapas de carga de una batería:

1. Etapa de Carga Inicial (Bulk): Cuando la batería está muy descargada, el regulador PWM mantiene el interruptor cerrado casi todo el tiempo. Permite que toda la corriente disponible de los paneles fluya hacia la batería hasta que esta alcanza un voltaje de absorción predeterminado (por ejemplo, 14.4V para una batería de 12V).
2. Etapa de Absorción (Absorption): Una vez alcanzado ese voltaje, el regulador empieza a “modular los pulsos”. Comienza a abrir y cerrar el interruptor rápidamente para mantener el voltaje constante, mientras la corriente que la batería acepta va disminuyendo gradualmente a medida que se llena. El “ancho del pulso” se va acortando.
3. Etapa de Flotación (Float): Cuando la batería está completamente cargada, el regulador reduce aún más el ancho de los pulsos. Solo envía pequeños pulsos de corriente de vez en cuando para mantener la batería al 100% y compensar la autodescarga natural, sin sobrecargarla.

Esencialmente, el regulador PWM obliga al panel solar a operar al mismo voltaje que la batería. Si tienes un panel de 12V (que en realidad opera a unos 17-18V en su punto de máxima potencia) conectado a una batería de 12V, el regulador “arrastra” el voltaje del panel hacia abajo para que coincida con el de la batería. Esta es la clave de su funcionamiento y también de su principal limitación.

Ventajas Clave de los Reguladores de Carga PWM

A pesar de la existencia de tecnologías más avanzadas, los reguladores PWM siguen siendo muy populares por varias razones de peso:

• Costo Asequible: Son significativamente más económicos que sus contrapartes MPPT. Su tecnología es más simple, con menos componentes, lo que se traduce en un precio de compra mucho menor, ideal para presupuestos ajustados.
• Simplicidad y Robustez: Su diseño sencillo los hace muy fiables y duraderos. Tienen menos puntos de fallo y su instalación es extremadamente fácil, a menudo del tipo “plug and play”.
• Tamaño Compacto: Suelen ser más pequeños y ligeros, lo que facilita su montaje en espacios reducidos como autocaravanas, barcos o pequeñas casetas.
• Ideal para Sistemas Pequeños: Son perfectos para instalaciones de baja potencia donde la pérdida de eficiencia no es un factor crítico. Por ejemplo, para cargar un teléfono, alimentar unas pocas luces LED o un sistema de bombeo de agua pequeño.

Desventajas y Limitaciones a Considerar

Ninguna tecnología es perfecta, y los reguladores PWM tienen ciertas desventajas que es crucial conocer antes de tomar una decisión:

• Menor Eficiencia: Esta es su principal debilidad. Al forzar al panel a operar al voltaje de la batería, se desperdicia la potencia extra que el panel podría generar a su voltaje óptimo. Por ejemplo, si un panel produce 7 amperios a 17V (119W), y la batería está a 12.5V, el regulador PWM solo entregará 7 amperios a 12.5V (87.5W). La diferencia se pierde en forma de calor. Esta pérdida puede ser del 15% al 30%.
• Incompatibilidad de Voltajes: Un regulador PWM requiere que el voltaje nominal del panel solar coincida con el del banco de baterías. No se puede usar un panel de 24V para cargar una batería de 12V con un PWM, ya que la pérdida de energía sería masiva.
• No apto para Grandes Instalaciones: Debido a su menor eficiencia, no son recomendables para sistemas solares de tamaño mediano a grande, donde las pérdidas de energía acumuladas se traducirían en una cantidad significativa de dinero y energía desperdiciada a lo largo del tiempo.

Tabla Comparativa: Regulador PWM vs. Regulador MPPT

Para tener una visión clara, comparemos directamente la tecnología PWM con la MPPT (Maximum Power Point Tracking), su alternativa más avanzada.

Preguntas Frecuentes (FAQ)

¿Cuándo debo elegir un regulador PWM?

Un regulador PWM es la opción perfecta para ti si: tienes un presupuesto limitado, tu sistema solar es pequeño (por ejemplo, uno o dos paneles para una autocaravana, barco o iluminación exterior), y el voltaje nominal de tus paneles coincide con el de tus baterías. Si maximizar cada vatio de energía no es tu prioridad número uno, el PWM es una solución fiable y económica.

¿Puedo usar un panel de 24V con una batería de 12V y un regulador PWM?

Técnicamente, algunos reguladores podrían funcionar, pero es extremadamente ineficiente y no se recomienda en absoluto. Estarías desperdiciando casi la mitad de la potencia del panel. Para esta configuración, siempre debes usar un regulador MPPT, que está diseñado específicamente para convertir ese voltaje extra en más corriente de carga.

¿Cuánto tiempo dura un regulador de carga PWM?

Gracias a su diseño simple y componentes robustos, un regulador PWM de buena calidad puede durar muchos años, a menudo entre 10 y 15 años, o incluso más si se mantiene en un ambiente seco y bien ventilado.

Conclusión: La Elección Inteligente para Aplicaciones Específicas

El regulador de carga PWM es una tecnología probada, fiable y asequible que sigue teniendo un lugar muy importante en el mundo de la energía solar. Aunque no ofrece la máxima eficiencia de un MPPT, su simplicidad y bajo costo lo convierten en la opción ideal para sistemas pequeños, proyectos con presupuesto ajustado y aplicaciones donde la robustez es clave. Comprender su funcionamiento basado en pulsos y su principal limitación —la necesidad de compatibilidad de voltajes— es fundamental para decidir si es el componente adecuado para tu instalación. Para el viajero en autocaravana, el navegante o quien necesite una solución de energía básica y confiable, el regulador PWM sigue siendo un campeón indiscutible.
