Guía para Calcular el Calibre de Cable Correcto

Al embarcarse en un proyecto de energía solar, ya sea para una pequeña luminaria o un sistema fotovoltaico completo para el hogar, la atención suele centrarse en los paneles, el inversor o las baterías. Sin embargo, existe un componente fundamental que actúa como el sistema circulatorio de toda la instalación: el cableado. Elegir el calibre de cable incorrecto no solo puede reducir drásticamente la eficiencia de tu sistema, sino que también representa un grave riesgo de seguridad. Un cable demasiado delgado para la corriente que transporta puede sobrecalentarse, derretir su aislamiento y provocar un incendio. Esta guía completa te enseñará todo lo que necesitas saber para seleccionar el calibre de cable adecuado, garantizando una instalación solar segura y de máximo rendimiento.

¿Qué es el Calibre de un Cable y Por Qué es Tan Importante?

El calibre de un cable se refiere al grosor de su conductor eléctrico. En la mayoría de los países, se utiliza el estándar American Wire Gauge (AWG). Una de las primeras cosas que debes entender sobre el sistema AWG es que es inversamente proporcional: a menor número de calibre, más grueso es el cable. Por ejemplo, un cable de calibre 10 AWG es más grueso y puede transportar más corriente que un cable de 14 AWG.

La importancia de elegir el calibre correcto radica en dos pilares fundamentales:

• Seguridad: Cada calibre de cable tiene una capacidad máxima de corriente, conocida como “ampacidad”. Si la corriente que fluye a través del cable (el amperaje) excede este límite, el cable se calentará excesivamente. Este calor puede dañar el propio cable, los conectores e incluso los equipos a los que está conectado, representando un riesgo significativo de incendio.
• Eficiencia: Todos los cables tienen una resistencia eléctrica inherente. Esta resistencia provoca una “caída de voltaje”, lo que significa que parte de la energía generada por tus paneles solares se pierde en forma de calor en el propio cable antes de llegar a las baterías o al inversor. Un cable más grueso (de menor calibre) tiene menos resistencia, lo que minimiza la caída de voltaje y asegura que la mayor cantidad de energía posible sea aprovechada. En sistemas de bajo voltaje como los solares, esta pérdida puede ser muy significativa.

Factores Clave para Determinar el Calibre Adecuado

El cálculo del calibre no se basa en una única variable. Es una combinación de varios factores críticos que deben ser analizados para tomar la decisión correcta.

1. Amperaje (Corriente) de la Carga

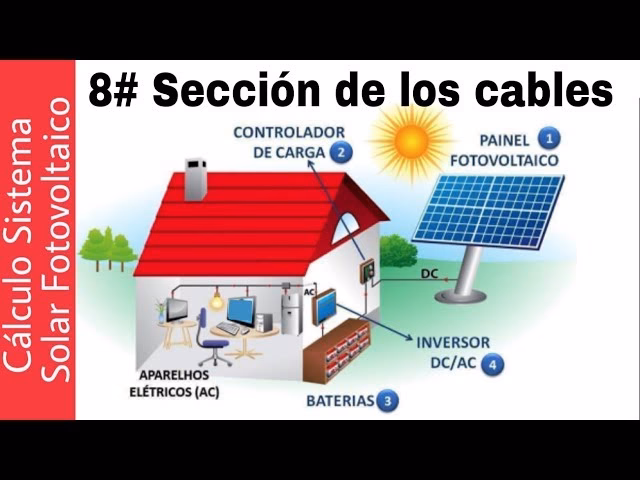

El primer paso es determinar la corriente máxima que circulará por el cable. Este valor, medido en amperios (A), se encuentra en las especificaciones técnicas de los equipos. En un sistema solar, deberás considerar diferentes circuitos:

• Circuito Paneles-Controlador: La corriente se basa en la corriente de cortocircuito (Isc) de los paneles solares. Si conectas paneles en paralelo, las corrientes se suman.
• Circuito Controlador-Baterías: La corriente será la máxima que el controlador de carga puede entregar a las baterías.
• Circuito Baterías-Inversor: Este es a menudo el circuito con mayor amperaje, ya que el inversor demanda una gran cantidad de corriente del banco de baterías para convertirla a corriente alterna.

2. Longitud del Cableado

Este es uno de los factores más subestimados. Cuanto más largo sea un cable, mayor será su resistencia total y, por lo tanto, mayor será la caída de voltaje. Es crucial medir la distancia total del recorrido del cable (ida y vuelta), no solo la distancia en línea recta entre dos puntos. Para sistemas solares, donde las distancias entre los paneles, el controlador y las baterías pueden ser considerables, ignorar la longitud puede llevar a pérdidas de energía superiores al 5% o 10%, mermando el rendimiento de tu inversión.

3. Temperatura Ambiente y Condiciones de Instalación

La capacidad de un cable para transportar corriente disminuye a medida que aumenta la temperatura ambiente. Un cable instalado en un techo caliente bajo el sol directo no podrá manejar la misma corriente que uno en un sótano fresco. Los códigos eléctricos proporcionan tablas de corrección de temperatura que deben aplicarse. Del mismo modo, si varios cables se agrupan dentro de un mismo conducto (tubería), su capacidad para disipar el calor se reduce, lo que también exige una corrección (o “derrateo”) de su ampacidad.

Tabla Comparativa de Calibres (AWG) y Usos Comunes en Energía Solar

La siguiente tabla ofrece una referencia general para entender las aplicaciones típicas de cada calibre en instalaciones solares. Recuerda que estos valores son aproximados y siempre debes realizar el cálculo específico para tu situación.

Errores Comunes al Elegir el Calibre y Cómo Evitarlos

• Ignorar la caída de voltaje: El error más frecuente. Un cable puede ser seguro en cuanto a amperaje, pero si es muy largo, la pérdida de energía puede hacer que tu sistema sea ineficiente. Siempre calcula la caída de voltaje y asegúrate de que sea inferior al 3%.
• No considerar la temperatura: Instalar un cable en un ático o en un techo expuesto al sol sin aplicar un factor de corrección por temperatura es una receta para el sobrecalentamiento.
• Subestimar la longitud: Olvidar que la longitud del circuito es de ida y vuelta duplicará el error en tu cálculo de caída de voltaje.
• No planificar a futuro: Si planeas ampliar tu sistema solar en el futuro, considera instalar un cable de un calibre ligeramente superior desde el principio. Te ahorrará tiempo y dinero más adelante.

Preguntas Frecuentes (FAQ)

¿Qué pasa si uso un cable de un calibre más pequeño del recomendado?

Usar un cable demasiado delgado (un número AWG más alto) es extremadamente peligroso. El cable se sobrecalentará, lo que puede derretir su aislamiento y causar un cortocircuito o un incendio. Además, sufrirás una severa caída de voltaje, lo que significa que una parte importante de la energía de tus paneles se desperdiciará como calor en el cable, reduciendo la eficiencia general del sistema y potencialmente dañando equipos sensibles al bajo voltaje.

¿Puedo usar un cable más grueso (menor AWG) del necesario?

Sí, y de hecho, a menudo es una buena práctica. Un cable sobredimensionado siempre será más seguro y más eficiente. Tendrá una menor caída de voltaje y funcionará más frío. Las únicas desventajas son un mayor costo inicial y que puede ser más rígido y difícil de instalar en espacios reducidos.

¿El calibre del cable es el mismo para corriente continua (DC) que para corriente alterna (AC)?

La capacidad de un cable para manejar amperaje es la misma para AC y DC. Sin embargo, el problema de la caída de voltaje es mucho más pronunciado en los sistemas DC de bajo voltaje (como los 12V o 24V comunes en energía solar). Perder 1 voltio en un circuito de 12V es una pérdida de más del 8%, mientras que perder 1 voltio en un circuito de 120V es una pérdida inferior al 1%. Por esta razón, a menudo se requieren cables mucho más gruesos para las secciones de DC de una instalación solar para mantener la eficiencia.

En conclusión, la selección del calibre de cable adecuado es una ciencia que impacta directamente en la seguridad y el rendimiento de tu inversión en energía solar. No es un área donde se deban tomar atajos. Tómate el tiempo para entender el amperaje de tus circuitos, medir las distancias con precisión y considerar las condiciones ambientales. Al hacerlo, te asegurarás de que tu sistema funcione de manera óptima y segura durante muchos años. Si en algún momento tienes dudas, consultar a un electricista calificado o a un profesional de la energía solar es siempre la mejor decisión.
