Elegir el controlador de carga adecuado es uno de los pasos más críticos en el diseño de un sistema de energía solar fotovoltaica. Este dispositivo, a menudo subestimado, es el cerebro que gestiona el flujo de energía desde los paneles solares hacia el banco de baterías. Un controlador mal dimensionado no solo puede reducir la eficiencia de todo el sistema, sino que también puede dañar irreversiblemente tus costosas baterías por sobrecarga o descarga profunda. Afortunadamente, dimensionarlo correctamente no es una tarea compleja si sigues la fórmula y las consideraciones adecuadas. En este artículo, te guiaremos paso a paso para que puedas calcular con precisión el tamaño del controlador de carga que tu instalación necesita, garantizando seguridad, eficiencia y una larga vida útil para tu inversión.

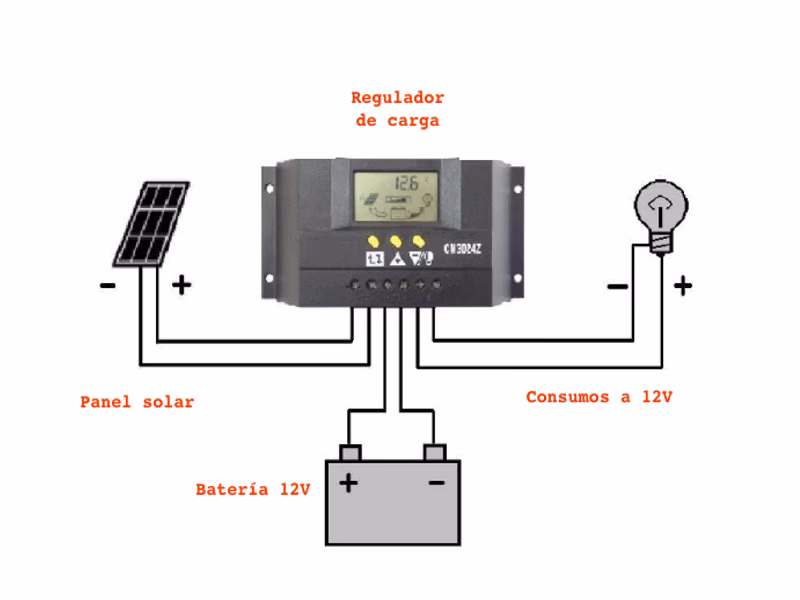

Antes de sumergirnos en los cálculos, es fundamental comprender qué hace un controlador de carga y los tipos principales que existen en el mercado. Su función principal es regular el voltaje y la corriente que provienen de los paneles solares para cargar las baterías de manera segura y eficiente, evitando la sobrecarga.
Existen dos tecnologías dominantes en el mercado de controladores de carga: PWM (Modulación por Ancho de Pulsos) y MPPT (Seguimiento del Punto de Máxima Potencia).
Los controladores PWM son la tecnología más antigua, simple y económica. Funcionan como un interruptor electrónico que se abre y se cierra rápidamente para modular la cantidad de energía que llega a las baterías. A medida que la batería se acerca a su carga completa, el controlador reduce gradualmente el flujo de energía. Sin embargo, su simplicidad tiene un costo: la eficiencia. Los controladores PWM obligan a los paneles solares a operar al mismo voltaje que la batería, lo que a menudo significa que no se está extrayendo la máxima potencia que los paneles pueden ofrecer, especialmente cuando el voltaje del panel es significativamente mayor que el de la batería.
Los controladores MPPT son más avanzados, eficientes y, por ende, más costosos. Utilizan un algoritmo sofisticado para monitorear constantemente el voltaje y la corriente de los paneles solares y ajustarlos para encontrar el “punto de máxima potencia”. Esto les permite extraer la mayor cantidad de energía posible de los paneles en cualquier condición de irradiación o temperatura. La ganancia de eficiencia de un MPPT sobre un PWM puede ser de hasta un 30%, especialmente en climas fríos (donde el voltaje del panel aumenta) o en sistemas con paneles de alto voltaje conectados a bancos de baterías de bajo voltaje.
| Característica | Controlador PWM | Controlador MPPT |
|---|---|---|
| Eficiencia | Menor (75-80%) | Mayor (95-99%) |
| Costo | Bajo | Alto |
| Ideal para | Sistemas pequeños y de bajo presupuesto | Sistemas medianos a grandes, climas fríos |
| Complejidad | Simple | Complejo |
Dimensionar correctamente tu controlador es crucial. La capacidad se determina principalmente por dos factores: el voltaje del sistema (del banco de baterías) y la corriente máxima que los paneles solares pueden producir. El cálculo es un proceso de tres pasos.
El voltaje de tu sistema está definido por la configuración de tu banco de baterías. Los voltajes más comunes son 12V, 24V o 48V. Es imperativo que el controlador de carga que elijas sea compatible con el voltaje nominal de tu banco de baterías.
Para encontrar la corriente base que el controlador debe manejar, necesitas conocer la potencia total de tu campo fotovoltaico (la suma de los vatios de todos tus paneles) y el voltaje de tu sistema. La fórmula es:
Corriente (Amperios) = Potencia Total del Array Solar (Vatios) / Voltaje del Banco de Baterías (Voltios)
Ejemplo práctico:
Imagina que tienes un sistema con 1000W de paneles solares y un banco de baterías configurado a 24V.
Corriente = 1000W / 24V = 41.67 Amperios
Este resultado te da la corriente que el controlador manejará en condiciones estándar.
Nunca se debe dimensionar un componente electrónico justo al límite de su capacidad. Es esencial incorporar un margen de seguridad para manejar condiciones imprevistas, como picos de irradiancia (efecto “borde de nube”), fluctuaciones de temperatura que pueden aumentar la salida del panel, y para garantizar la longevidad del equipo. Un margen de seguridad estándar y recomendado es del 25%.
Para calcular la corriente ajustada, multiplicamos el resultado anterior por 1.25:
Corriente Requerida = Corriente Máxima x 1.25
Continuando con el ejemplo:
Corriente Requerida = 41.67A x 1.25 = 52.09 Amperios
Por lo tanto, necesitarías un controlador de carga con una capacidad nominal de al menos 52.09A. Dado que los controladores vienen en tamaños estándar, deberías seleccionar el modelo inmediatamente superior disponible, como un controlador de 60A.
Más allá del cálculo de amperaje, hay otras características que pueden influir en tu elección.
La cantidad de vatios que puede manejar un controlador de 30A depende directamente del voltaje del sistema:
Como puedes ver, a mayor voltaje del sistema, mayor es la potencia que el mismo controlador puede gestionar.
Para un sistema grande de 3000W, se suele utilizar un banco de baterías de mayor voltaje para mantener la corriente baja. Asumamos un sistema de 48V:
Necesitarías un controlador de carga que pueda manejar al menos 78.13A. En este caso, la elección lógica sería un controlador de 80A o superior.
Un controlador de alta capacidad de 70A es adecuado para sistemas solares robustos. La potencia que puede manejar varía con el voltaje:
Dimensionar correctamente el controlador de carga solar es un pilar fundamental para el rendimiento y la durabilidad de cualquier sistema fotovoltaico. Al seguir la fórmula simple de calcular la corriente máxima de tus paneles y añadir un margen de seguridad del 25%, te aseguras de elegir un componente que no solo funcionará de manera eficiente, sino que también protegerá tu inversión en baterías. Recordar las diferencias entre PWM y MPPT y considerar factores adicionales como la compensación de temperatura y las opciones de monitoreo te permitirá tomar una decisión informada y construir un sistema solar robusto y confiable para los años venideros.
