Un panel solar fotovoltaico es mucho más que una simple placa que se instala en un tejado. Es una pieza de ingeniería de precisión donde cada componente juega un papel fundamental. En su corazón se encuentran las células solares, las verdaderas protagonistas que convierten la luz del sol en electricidad. Sin embargo, una sola célula por sí misma no genera suficiente energía para ser práctica. El verdadero poder surge de cómo estas pequeñas unidades se conectan entre sí. La estrategia de conexión, ya sea en serie, en paralelo o una combinación de ambas, es lo que define las características eléctricas finales del panel, su rendimiento y su capacidad para enfrentar desafíos como las sombras parciales.
Para entender la importancia de la conexión, primero debemos conocer las limitaciones de una célula solar individual. Una célula fotovoltaica estándar de silicio produce un voltaje muy bajo, típicamente alrededor de 0.5 a 0.6 voltios, y una corriente que depende de su tamaño y de la intensidad de la luz solar. Estos valores son insuficientes para cargar una batería de 12V, y mucho menos para alimentar los electrodomésticos de una vivienda. El objetivo al fabricar un panel solar es agregar los voltajes y/o las corrientes de muchas células para alcanzar niveles de potencia útiles y estandarizados. La forma en que se realiza esta “suma” eléctrica es lo que marca la diferencia entre un módulo ineficiente y uno de alto rendimiento.
La conexión en serie es el método más común para conectar las células dentro de un panel solar. El concepto es simple: se conecta el terminal positivo de una célula con el terminal negativo de la siguiente, formando una larga cadena, similar a como se colocan las pilas en una linterna.
La conexión en serie tiene una debilidad significativa: el sombreado. Si una sola célula de la cadena es cubierta por una hoja, un excremento de pájaro o la sombra de una chimenea, su producción de corriente cae drásticamente. Dado que la corriente debe ser la misma en toda la cadena, esta célula sombreada actúa como un cuello de botella, reduciendo la producción de todas las demás células conectadas en serie con ella. Pero el problema es aún más grave. Las células sanas y soleadas intentan forzar su corriente a través de la célula sombreada, que ahora se comporta como una resistencia. Esta energía, en lugar de ser exportada, se disipa en forma de calor en la célula sombreada, creando lo que se conoce como puntos calientes (hotspots). Estos puntos pueden alcanzar temperaturas muy elevadas, dañando permanentemente la célula, el encapsulante y la lámina posterior del panel, e incluso suponer un riesgo de incendio.
Para mitigar este grave problema, los paneles modernos incorporan diodos de bypass. Estos diodos se conectan en paralelo a grupos de células en serie (por ejemplo, un diodo por cada 20-24 células). En condiciones normales, el diodo no hace nada. Sin embargo, cuando un grupo de células está sombreado y su resistencia aumenta, el diodo ofrece un camino alternativo de baja resistencia para que la corriente de las otras secciones del panel pueda “saltarse” o “bypassar” la zona afectada. Esto evita la formación de puntos calientes y permite que el resto del panel siga produciendo energía, aunque el voltaje total se vea ligeramente reducido.
En una conexión en paralelo, todos los terminales positivos de las células se conectan entre sí, y todos los terminales negativos se conectan entre sí.
Esta configuración es mucho menos sensible a los problemas de sombreado que la conexión en serie. Si una célula se sombrea, simplemente deja de aportar su corriente a la suma total, pero no obstaculiza a las demás. Sin embargo, esta configuración no es práctica para construir un panel completo debido al bajo voltaje resultante.
La realidad es que los paneles solares modernos utilizan una combinación inteligente de estas dos configuraciones. Las células se conectan primero en serie para formar cadenas y alcanzar un voltaje de trabajo adecuado. Luego, dentro del propio panel, tecnologías innovadoras como la de célula partida aplican principios de conexión en paralelo para mejorar aún más el rendimiento.
Una de las evoluciones más importantes en el diseño de paneles en los últimos años es la tecnología de célula partida o “half-cut”. En lugar de usar una célula cuadrada completa, esta se corta por la mitad con un láser. Luego, el panel se construye como si fueran dos mini-paneles en uno, con dos conjuntos de cadenas de células conectadas en paralelo.
Esta modificación, aparentemente simple, tiene efectos muy positivos:
| Característica | Panel Tradicional (Full-Cell) | Panel de Célula Partida (Half-Cut) |
|---|---|---|
| Corriente Interna | I | I / 2 |
| Pérdidas Resistivas | Proporcional a I² | Proporcional a (I/2)², reducidas 4 veces |
| Rendimiento con Sombra Parcial | Bajo. Una sombra puede afectar a todo el panel. | Alto. La mitad no sombreada sigue produciendo eficientemente. |
| Temperatura de Operación | Estándar | Más baja |
Gracias a los diodos de bypass, el panel probablemente seguirá funcionando. La sección de células que contiene la célula rota será “saltada” por la corriente, por lo que el panel producirá un poco menos de energía (su voltaje será menor), pero no dejará de funcionar por completo.

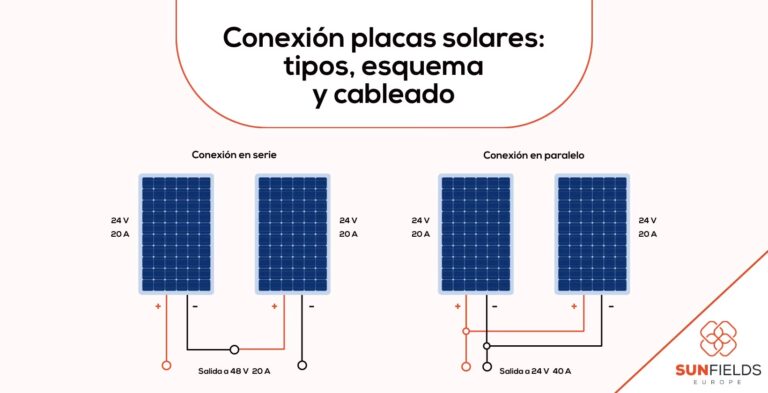

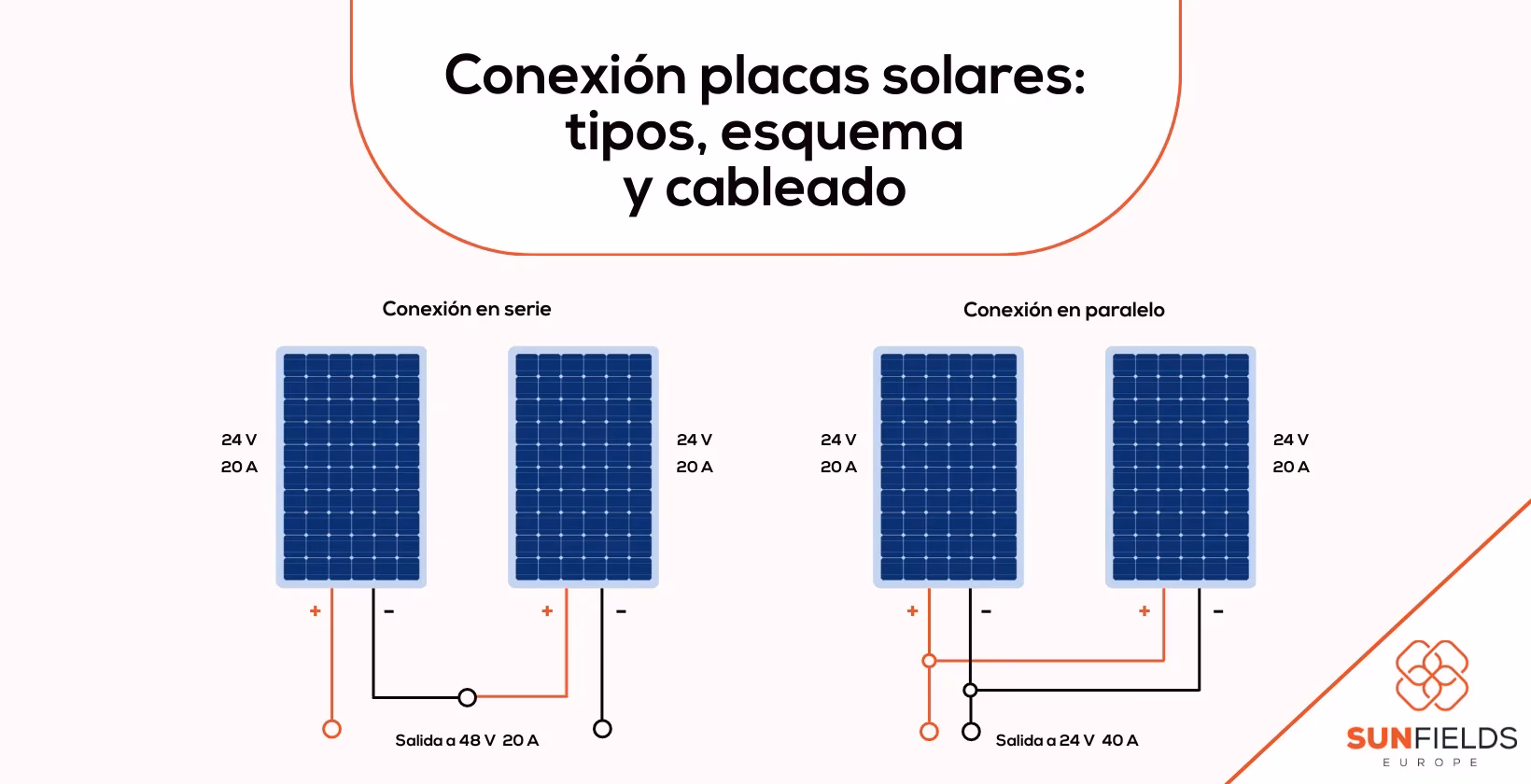

A nivel de células dentro de un panel, la conexión en serie con diodos de bypass y tecnología half-cut es el estándar de la industria. A nivel de instalación (conectar varios paneles entre sí), se usan ambas. Los paneles se conectan en serie para formar “strings” y alcanzar el voltaje que necesita el inversor, y luego estos “strings” se conectan en paralelo al inversor para sumar sus corrientes y aumentar la potencia total del sistema.
Generalmente se especifica en la ficha técnica del producto como “Half-Cut” o “HC”. Visualmente, se puede reconocer porque las células parecen estar divididas por la mitad, y la caja de conexiones suele estar dividida en tres partes en el centro de la parte posterior del panel, en lugar de una sola caja en la parte superior.
En conclusión, la arquitectura interna de un panel solar es un campo de constante innovación. La forma en que se conectan las células, la implementación de diodos de bypass y la adopción de tecnologías como la célula partida son detalles cruciales que maximizan la producción de energía, aumentan la durabilidad y hacen que la energía solar sea una solución cada vez más eficiente y fiable para nuestro futuro energético.
