Componentes de un Circuito Eléctrico Solar

En el corazón de cada sistema que aprovecha la energía del sol, ya sea un complejo sistema fotovoltaico, un termotanque solar con respaldo eléctrico o una simple luminaria solar, yace un principio fundamental: el circuito eléctrico. Comprender sus componentes no es solo para ingenieros; es un conocimiento esencial para cualquier persona que desee invertir en energía renovable y asegurarse de que su sistema funcione de manera óptima, segura y duradera. Un circuito eléctrico es, en esencia, un camino cerrado por el cual fluye la corriente eléctrica, permitiendo transformar la energía captada del sol en una forma útil para nosotros, como luz, calor o movimiento.

Aunque a simple vista pueda parecer complejo, todo circuito eléctrico, desde el más básico hasta el más avanzado, se construye a partir de una serie de componentes clave que cumplen funciones específicas. Conocerlos te permitirá dialogar con más propiedad con tu instalador, entender el funcionamiento de tus equipos y tomar mejores decisiones sobre el mantenimiento y la expansión de tu sistema de energía solar.

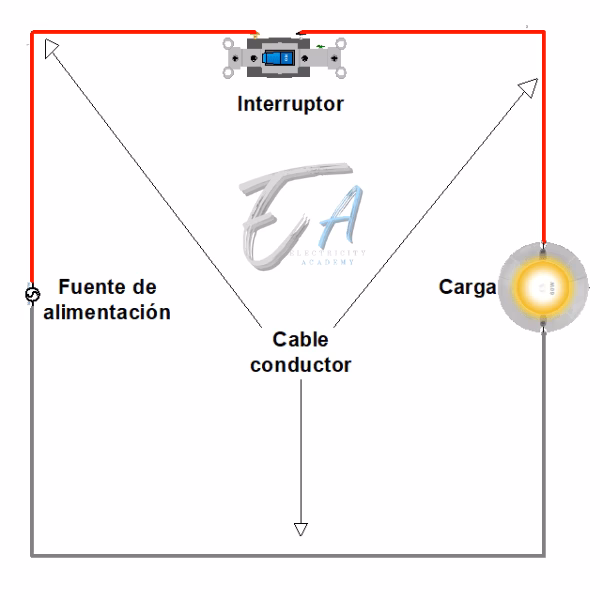

Los 5 Pilares de un Circuito Eléctrico en Sistemas Solares

Para que la magia de la energía solar llegue a tus enchufes, se necesita una coreografía perfecta entre varios elementos. Podemos agrupar los componentes de cualquier circuito en cinco tipos principales, cada uno con un rol vital en tu instalación solar.

1. Generadores: El Origen de la Energía Solar

El generador es el componente que produce e inyecta la corriente eléctrica en el circuito. En el universo de la energía solar, el protagonista indiscutible de esta categoría son los paneles fotovoltaicos. Estas maravillas de la tecnología convierten la luz solar directamente en electricidad de corriente continua (CC) gracias al efecto fotovoltaico. Son el punto de partida, el verdadero motor de todo el sistema.

Dentro de esta categoría, también podríamos considerar las baterías. Aunque no “generan” energía de la nada, actúan como un generador temporal, suministrando la electricidad que han almacenado previamente desde los paneles para ser usada durante la noche o en días nublados.

2. Conductores: Las Autopistas de la Electricidad

Una vez generada, la electricidad necesita un camino para viajar. Aquí es donde entran los conductores. Generalmente son cables de cobre, un material con excelente conductividad que permite que los electrones fluyan con mínima oposición. En una instalación solar, la calidad y el dimensionamiento de los conductores son críticos. Un cableado demasiado fino o de mala calidad puede generar una resistencia eléctrica significativa, provocando pérdidas de energía en forma de calor y reduciendo la eficiencia general del sistema. Es una de las áreas donde no se debe escatimar.

3. Receptores o Cargas: El Propósito Final de la Energía

Los receptores, también conocidos como cargas, son los dispositivos que consumen la electricidad y la transforman en otra forma de energía útil. Son la razón de ser del circuito. En una vivienda alimentada por energía solar, los receptores son todos los aparatos que conectamos: bombillas (energía lumínica), un climatizador de piscina (energía cinética para la bomba), una estufa (energía térmica), un televisor o un ordenador. Cada vez que enciendes un dispositivo, estás cerrando un circuito y permitiendo que la energía generada por tus paneles cumpla su propósito.

4. Elementos de Maniobra y Control: El Cerebro del Sistema

Un circuito no sería práctico si no pudiéramos controlarlo. Los elementos de maniobra nos permiten gestionar el flujo de la corriente a voluntad. El ejemplo más simple es un interruptor. Sin embargo, en los sistemas solares, encontramos dispositivos de control mucho más sofisticados y cruciales:

• Controlador de Carga Solar: Este dispositivo es fundamental en sistemas con baterías. Se sitúa entre los paneles y el banco de baterías para regular el voltaje y la corriente, protegiendo a las baterías de sobrecargas o descargas profundas, lo que alarga su vida útil.
• Inversor de Corriente: La mayoría de los electrodomésticos funcionan con corriente alterna (CA), mientras que los paneles solares y las baterías operan con corriente continua (CC). El inversor es el encargado de realizar esta conversión. Es una pieza central en la mayoría de las instalaciones fotovoltaicas residenciales.

5. Elementos de Protección: El Escudo de tu Inversión

La electricidad, si no se maneja correctamente, puede ser peligrosa tanto para las personas como para los equipos. Los elementos de protección son dispositivos de seguridad diseñados para interrumpir el flujo de corriente automáticamente en caso de una anomalía, como un cortocircuito o una sobrecarga.

En los sistemas solares, estos elementos son vitales. Incluyen:

• Fusibles: Se queman para cortar el circuito si la corriente supera un nivel seguro.
• Interruptores automáticos (breakers): Cumplen la misma función que los fusibles pero pueden ser reseteados manualmente.
• Interruptores diferenciales: Protegen a las personas de descargas eléctricas al detectar pequeñas fugas de corriente a tierra.

Tabla Resumen de Componentes en un Sistema Solar

Para visualizar mejor estos conceptos, aquí tienes una tabla que resume los componentes y su aplicación específica en un sistema de energía solar fotovoltaica.

Preguntas Frecuentes (FAQ)

¿Cuáles son los elementos indispensables en un circuito solar fotovoltaico?

Los elementos absolutamente fundamentales son: un generador (los paneles fotovoltaicos), conductores (cableado) para transportar la energía, y una carga o receptor (el dispositivo a alimentar). Sin embargo, para un sistema funcional y seguro, siempre se deben incluir elementos de control (como un controlador de carga si hay baterías, o un inversor para usar electrodomésticos comunes) y elementos de protección (fusibles y/o interruptores automáticos).

¿Por qué es tan importante el grosor del cableado en mi instalación solar?

El grosor (o sección) del cableado es crucial debido a un principio llamado resistencia eléctrica. Un cable más largo o más fino ofrece más resistencia al paso de la corriente. Esta resistencia provoca que una parte de la energía generada por tus paneles se pierda en forma de calor en el propio cable, en lugar de llegar a tus baterías o electrodomésticos. Usar un cable del grosor adecuado, calculado por un profesional, minimiza estas pérdidas y maximiza el rendimiento de tu inversión.

¿Qué es un inversor y qué tipo de componente es?

Un inversor es un dispositivo electrónico complejo que se clasifica principalmente como un elemento de maniobra o control, aunque también actúa como una carga en el lado de corriente continua (CC) del circuito. Su función principal es convertir la electricidad de CC producida por los paneles o almacenada en las baterías en electricidad de corriente alterna (CA) de 220V, que es la que utilizan la mayoría de los aparatos domésticos. Es el puente entre el mundo solar y tu hogar.

¿Son realmente necesarios los fusibles y protecciones?

Absolutamente. Son una parte no negociable de cualquier instalación eléctrica segura y profesional. Un sistema solar puede generar altas corrientes y voltajes, especialmente en el lado de corriente continua. Sin las protecciones adecuadas, un cortocircuito o una sobretensión podrían provocar un incendio, dañar equipos costosos como el inversor o las baterías, e incluso suponer un grave riesgo de electrocución. La seguridad siempre debe ser la máxima prioridad.

Conclusión: La Calidad del Circuito Define tu Sistema Solar

Entender los componentes de un circuito eléctrico te da el poder de apreciar la ingeniería detrás de tu sistema de energía solar. No se trata solo de instalar paneles en un techo; se trata de construir un sistema robusto, eficiente y seguro donde cada componente, desde el generador hasta el último fusible, trabaja en armonía. Una instalación solar es una inversión a largo plazo, y la calidad de su circuito eléctrico es la base que garantizará que disfrutes de energía limpia y gratuita durante décadas.
