Conectores MC4: La Clave de tu Sistema Solar

Al adentrarnos en el mundo de la energía solar fotovoltaica, a menudo nos centramos en los grandes componentes como los paneles o los inversores. Sin embargo, existen piezas pequeñas que son absolutamente cruciales para la seguridad, eficiencia y longevidad de todo el sistema. Hoy hablaremos de una de esas piezas fundamentales: los conectores para paneles solares. La respuesta directa a la pregunta de cómo se llaman es: conectores MC4. Estos pequeños pero robustos elementos son el estándar universal en la industria y entender su función e correcta manipulación es vital para cualquier instalador o propietario de un sistema solar.

Los conectores MC4 son mucho más que simples enchufes; son el punto de unión que garantiza que la energía generada por tus paneles fluya de manera segura y sin pérdidas hacia el resto del sistema. Una mala conexión en estos puntos puede derivar en fallos graves, pérdidas de producción e incluso riesgos de incendio debido a un fenómeno conocido como arco eléctrico. Acompáñanos en este recorrido detallado para conocer todo lo que necesitas saber sobre ellos.

¿Qué Son Exactamente los Conectores MC4?

El término “MC4” puede sonar técnico, pero su origen es bastante sencillo. “MC” son las siglas del fabricante original, Multi-Contact (ahora parte de Stäubli Electrical Connectors), y el “4” se refiere al diámetro de 4 milímetros de la clavija de contacto metálica en su interior. Se trata de un conector eléctrico unipolar (un solo conductor) diseñado específicamente para el entorno exigente de una instalación solar en exteriores.

Cada panel solar moderno viene de fábrica con dos cables que salen de su caja de conexiones trasera: uno con un conector MC4 macho y otro con un conector MC4 hembra. Esta configuración permite que los paneles se conecten entre sí de forma muy sencilla, creando cadenas o “strings” en serie. El diseño es ingenioso:

• Conexión Sencilla: Se pueden conectar empujándolos uno contra el otro con la mano hasta escuchar un “clic” característico.
• Bloqueo de Seguridad: Una vez conectados, un mecanismo de bloqueo interno impide que se desconecten accidentalmente, por ejemplo, si se tira de los cables por el viento o durante el mantenimiento.
• Desconexión Segura: Para separarlos, se necesita una herramienta específica, conocida como “llave MC4”, lo que cumple con las normativas de seguridad eléctrica.
• Protección a la Intemperie: Están diseñados con carcasas de plástico resistente a los rayos UV y cuentan con sellos de goma que les otorgan un alto grado de protección (generalmente IP67 o IP68), haciéndolos resistentes al polvo, la suciedad y el agua.

Un Vistazo a su Historia y Estandarización

Antes de la llegada de los MC4, los paneles solares tenían cajas de conexiones donde el instalador debía abrir una tapa y atornillar manualmente los cables a los terminales positivo y negativo. Este método era más lento, propenso a errores de instalación y menos seguro.

El gran cambio llegó en 2008, cuando el Código Eléctrico Nacional (NEC) de Estados Unidos actualizó sus requisitos para exigir que los conectores de paneles solares ofrecieran un “bloqueo positivo”. Esto significaba que debían poder conectarse a mano pero requerir una herramienta para su desconexión. Esta medida de seguridad fue crucial para prevenir desconexiones accidentales y el contacto inadvertido con partes activas.

Varias empresas respondieron a esta nueva normativa, pero fue el diseño robusto y fiable del MC4 de Multi-Contact el que finalmente se impuso. Para el año 2011, ya se había convertido en el estándar de facto en la industria solar global, una posición que mantiene hasta el día de hoy. Esta estandarización ha sido una gran ventaja, ya que permite la compatibilidad entre paneles de diferentes fabricantes.

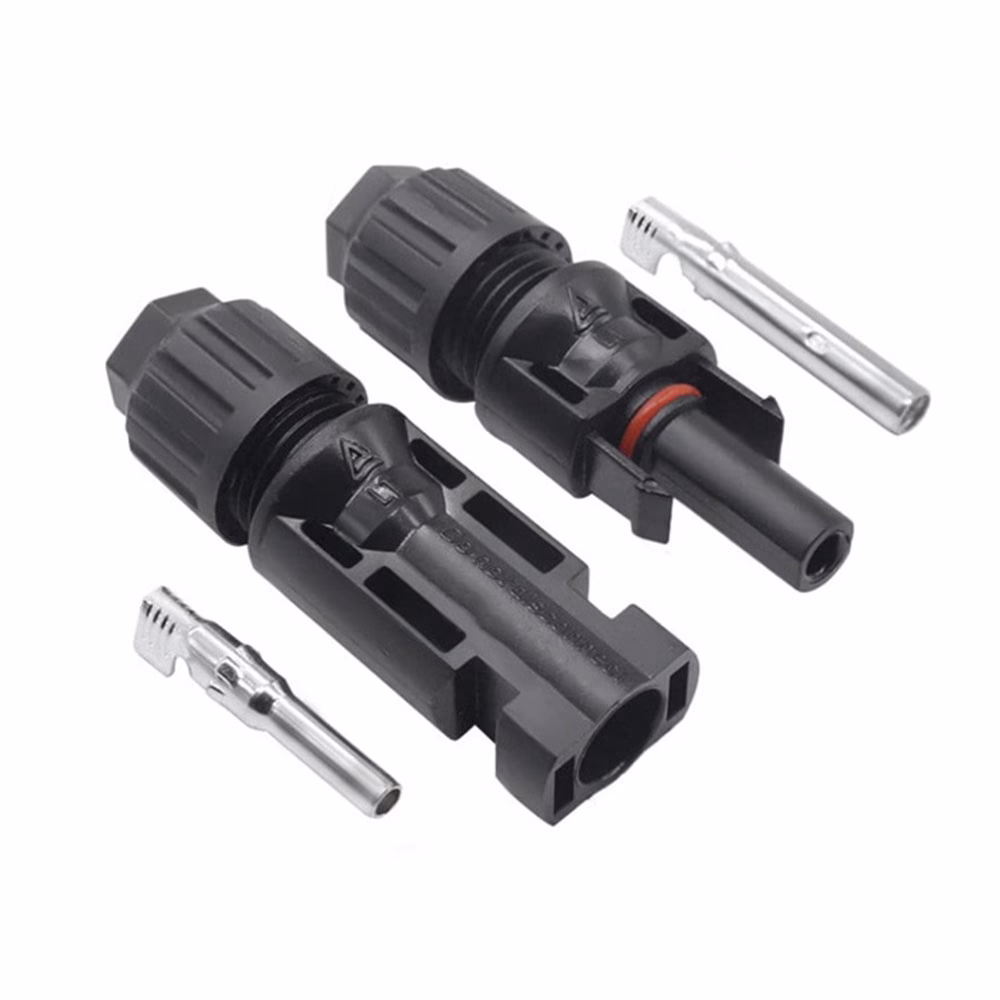

Anatomía de un Conector MC4

Un par de conectores MC4 (macho y hembra) se compone de varias piezas. Aunque a simple vista parezcan una sola unidad de plástico, en su interior se encuentra una estructura precisa para garantizar una conexión perfecta.

Componentes Principales:

• Carcasa Exterior: Es el cuerpo de plástico (generalmente PPO/PC) que proporciona aislamiento eléctrico y protección contra los elementos. El diseño de la carcasa determina si es macho o hembra.
• Contacto Metálico: Es la clavija o pin (macho) y el receptáculo (hembra), hechos de cobre estañado. Esta es la parte que realmente transmite la corriente eléctrica. El género del conector lo define el contacto metálico, no la carcasa de plástico.
• Sello de Goma (Prensaestopas): Un pequeño anillo de goma que se comprime al apretar la tuerca, sellando la entrada del cable para evitar la entrada de humedad y polvo.
• Tuerca de Apriete: Es la tapa final que se enrosca en la carcasa para presionar el sello de goma y asegurar el cable firmemente.

La Regla de Oro: ¡Nunca Desconectar Bajo Carga!

Esta es la advertencia de seguridad más importante relacionada con los conectores MC4 y con cualquier circuito de corriente continua (DC). “Bajo carga” significa que el sistema está generando electricidad (es decir, los paneles están expuestos al sol y el circuito está cerrado).

Si intentas desconectar un conector MC4 bajo carga, se producirá un arco eléctrico. Este es un fenómeno peligroso donde la corriente eléctrica salta a través del aire entre los dos puntos de contacto que se están separando. Un arco de DC es particularmente persistente y caliente (puede alcanzar miles de grados Celsius), y puede:

• Dañar permanentemente los contactos metálicos del conector, creando un punto de alta resistencia.
• Derretir las carcasas de plástico.
• Provocar un incendio en la instalación.
• Causar quemaduras graves al operario.

Para desconectar los conectores de forma segura, siempre se debe abrir primero el circuito en un punto diseñado para ello, como un interruptor-seccionador de DC o apagando el inversor.

Herramientas Indispensables para una Instalación Profesional

Para asegurar una conexión MC4 fiable y segura, no basta con usar cualquier herramienta. Se requieren dos instrumentos específicos:

1. Pinza Ponchadora (Crimpadora) para MC4: Esta herramienta está diseñada para fijar (crimpar) el contacto metálico al cable conductor de cobre. Utiliza la presión exacta para crear una conexión mecánica y eléctricamente sólida, sin dañar el pin ni el cable. Usar alicates comunes es una mala práctica que resulta en conexiones flojas, alta resistencia, sobrecalentamiento y un riesgo muy alto de arco eléctrico dentro del conector.
2. Llaves de Apriete y Desconexión MC4: Son un par de llaves de plástico diseñadas para dos propósitos. Primero, para apretar correctamente la tuerca de apriete del conector, asegurando el sellado hermético. Segundo, sus puntas encajan en las lengüetas de bloqueo del conector hembra para poder liberarlo del conector macho de forma segura (siempre sin carga).

Conexiones en Serie vs. Paralelo con MC4

Los conectores MC4 facilitan dos tipos básicos de configuración en un arreglo solar:

Conexión en Serie

Es la más común. Se conecta el cable positivo (conector hembra) de un panel al cable negativo (conector macho) del siguiente. Este proceso se repite para formar una “cadena” o “string”.

• Efecto: Las tensiones (Voltios) de cada panel se suman.
• Corriente: La corriente (Amperios) se mantiene igual a la de un solo panel.

Conexión en Paralelo

Se utiliza para conectar dos o más paneles (o dos o más cadenas en serie) entre sí. Se unen todos los terminales positivos por un lado y todos los negativos por el otro. Para esto se necesitan accesorios especiales.

• Efecto: Las corrientes (Amperios) de cada panel o cadena se suman.
• Tensión: La tensión (Voltios) se mantiene igual a la de un solo panel o cadena.

Tabla Comparativa: Serie vs. Paralelo

Preguntas Frecuentes (FAQ)

¿Puedo usar conectores “compatibles con MC4” de otra marca?

No es recomendable. Aunque muchos fabricantes producen conectores que parecen idénticos y afirman ser “compatibles”, las tolerancias de fabricación, los materiales y los sellos pueden variar ligeramente. Mezclar marcas puede resultar en una conexión imperfecta que permita la entrada de humedad o tenga una mayor resistencia, lo que compromete la seguridad y la fiabilidad a largo plazo. El fabricante original, Stäubli, no se responsabiliza por fallos ocurridos al mezclar sus conectores con los de otras marcas.

¿Qué calibre de cable usan los conectores MC4?

Están diseñados para cables solares de doble aislamiento y protección UV, típicamente de calibres 10 AWG y 12 AWG, que corresponden a secciones de 4 mm² y 6 mm².

¿Qué pasa si corto los conectores que vienen con mi panel solar?

Hacer esto anulará inmediatamente la garantía del fabricante del panel solar. Los conectores están instalados en fábrica en un entorno controlado para asegurar una conexión perfecta. Si necesitas extender los cables, utiliza cables de extensión MC4.

¿Los conectores MC4 tienen una vida útil?

Sí. Están diseñados para durar muchos años en condiciones exteriores (típicamente más de 25 años), pero su vida útil puede verse reducida por una instalación incorrecta, daños físicos o exposición a productos químicos agresivos.
