La Curva I-V: El ADN de tu Panel Solar

Cada panel solar, sin importar su marca o tamaño, posee una especie de huella dactilar o ADN que define su comportamiento y capacidad de generar electricidad. Esta firma única no es un número, sino un gráfico: la curva I-V (Corriente-Voltaje). Aunque a primera vista pueda parecer un concepto técnico y complejo, entender los fundamentos de esta curva es esencial para cualquiera que desee comprender a fondo el funcionamiento de la energía solar fotovoltaica. Es la herramienta definitiva para diagnosticar la salud de una instalación, predecir su rendimiento y, lo más importante, asegurarse de que estamos extrayendo la máxima cantidad de energía posible del sol.

¿Qué es Exactamente la Curva I-V?

La curva I-V es una representación gráfica que muestra la relación entre la corriente eléctrica (I, medida en Amperios) que un panel solar genera y el voltaje (V, medido en Voltios) que entrega a una carga eléctrica, todo bajo un conjunto específico de condiciones de irradiancia solar y temperatura. En el gráfico, el voltaje se representa típicamente en el eje horizontal (X) y la corriente en el eje vertical (Y).

La forma inclinada de esta curva no es arbitraria; se debe a los procesos físicos que ocurren dentro de las células fotovoltaicas. Cuando los fotones de la luz solar golpean el material semiconductor del panel, liberan electrones, creando pares electrón-hueco. Un campo eléctrico interno en la célula separa estos pares, generando un flujo de corriente. A voltajes bajos, la corriente es máxima y está limitada principalmente por la cantidad de luz que llega. Sin embargo, a medida que el voltaje aumenta, los procesos de recombinación de portadores de carga se vuelven más significativos, lo que reduce el número de electrones disponibles para contribuir a la corriente. Esto provoca la característica caída de la curva hasta que la corriente llega a cero.

Puntos Clave en la Curva de Potencia Fotovoltaica

Para interpretar correctamente una curva I-V, es fundamental identificar tres puntos críticos que definen el rendimiento del panel en esas condiciones específicas:

• Corriente de Cortocircuito (Isc): Es el punto más alto de la curva en el eje Y, donde el voltaje es cero (V=0). Representa la máxima corriente que el panel puede generar. Esto ocurre teóricamente cuando los terminales positivo y negativo del panel se conectan directamente, creando un cortocircuito. La Isc es directamente proporcional a la intensidad de la luz solar.
• Voltaje de Circuito Abierto (Voc): Es el punto más a la derecha de la curva en el eje X, donde la corriente es cero (I=0). Representa el máximo voltaje que el panel puede alcanzar. Esto ocurre cuando el panel no está conectado a ninguna carga, es decir, el circuito está abierto. El Voc se ve muy afectado por la temperatura de la célula.

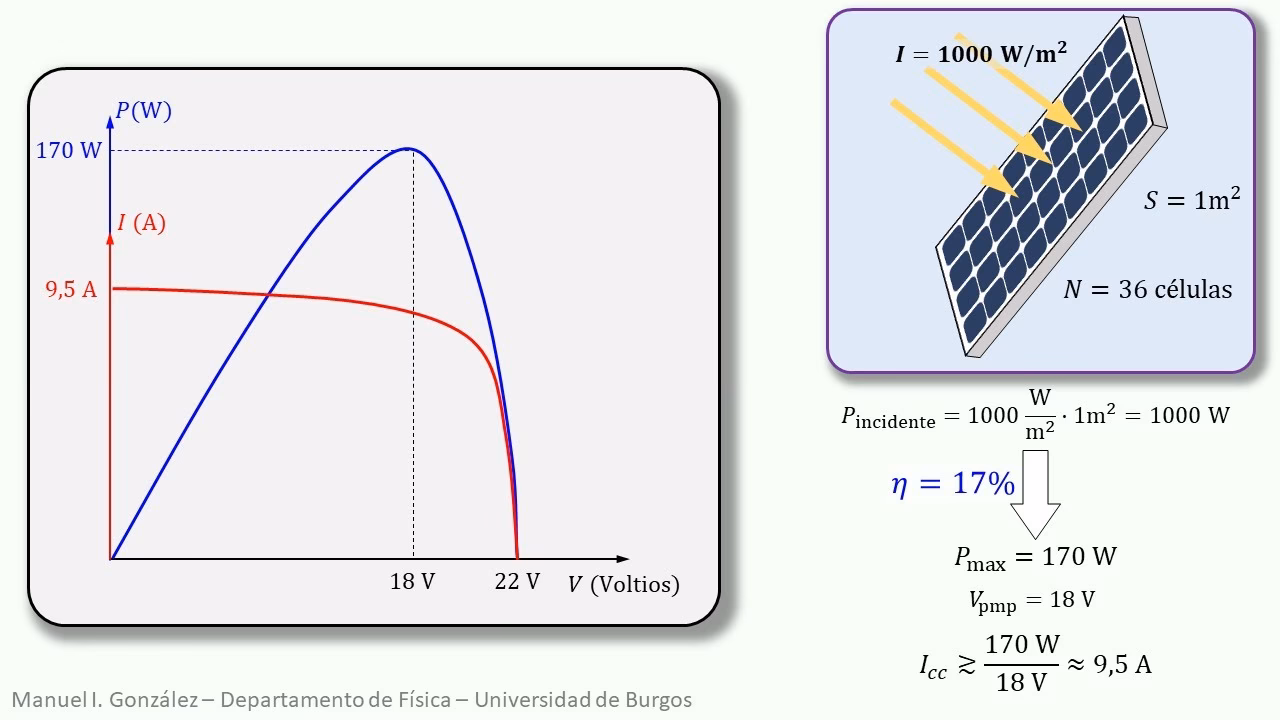

• Punto de Máxima Potencia (PMP): Este es el punto más importante de la curva. Es el “codo” o “rodilla” donde el producto de la corriente y el voltaje alcanza su valor máximo. La potencia (P) se calcula como P = V x I. El PMP corresponde a un voltaje específico (Vmp) y una corriente específica (Imp) que, al multiplicarse, dan como resultado la máxima potencia (Pmax) que el panel puede entregar. El objetivo de los inversores solares, especialmente los que tienen tecnología MPPT (Seguimiento del Punto de Máxima Potencia), es operar el panel constantemente en este punto para maximizar la cosecha de energía.

Derivada de la curva I-V, a menudo se representa también la curva de Potencia-Voltaje (P-V). Esta curva muestra la potencia en el eje Y y el voltaje en el eje X. Tendrá una forma de campana o colina, con un pico claro que corresponde exactamente al PMP.

El Factor de Forma (Fill Factor): Un Sello de Calidad

Otro parámetro crucial derivado de la curva I-V es el Factor de Forma o Fill Factor (FF). Este valor es una medida de la “cuadratura” de la curva I-V y, en esencia, nos dice cuán eficiente es el panel solar. Se calcula como la relación entre la potencia máxima real (Pmax) y la potencia teórica ideal (el producto de Isc y Voc).

Fórmula: FF = (Vmp * Imp) / (Voc * Isc)

Un FF más alto (cercano a 1) indica que la curva es más rectangular, lo que significa que el panel puede mantener una alta corriente a medida que aumenta el voltaje, operando más cerca de su potencial teórico. Un FF bajo indica pérdidas internas de energía, a menudo debido a resistencias internas, y una menor eficiencia general. Por lo tanto, el Factor de Forma es un excelente indicador de la calidad de fabricación de una célula fotovoltaica.

Factores que Deforman la Curva I-V

La curva I-V no es estática. Cambia drásticamente en respuesta a las condiciones ambientales. Los dos factores más influyentes son la irradiancia solar y la temperatura de la célula.

Irradiancia Solar

La irradiancia es la cantidad de energía solar que incide sobre una superficie, medida en vatios por metro cuadrado (W/m²). Su efecto sobre la curva I-V es muy directo:

• Corriente (Isc): Aumenta de forma casi lineal con la irradiancia. Más sol significa más fotones, lo que genera más corriente.
• Voltaje (Voc): Aumenta ligeramente con la irradiancia, pero de forma logarítmica, por lo que el cambio es mucho menos pronunciado que en la corriente.
• Potencia (Pmax): Como la potencia depende en gran medida de la corriente, aumenta significativamente con mayor irradiancia. Un panel producirá mucha más potencia a mediodía en un día despejado que durante un amanecer nublado.

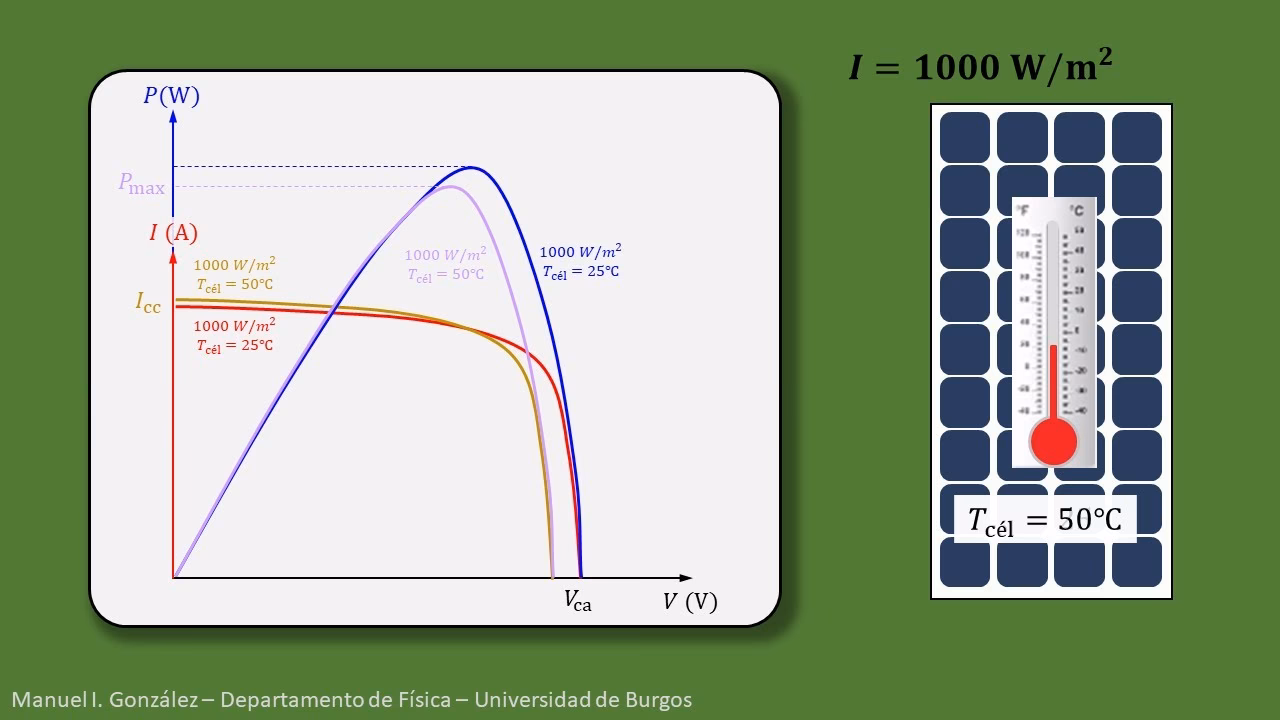

Temperatura de la Célula

La temperatura tiene un efecto perjudicial en el rendimiento de la mayoría de los paneles solares. A diferencia de lo que muchos creen, el calor no es amigo de la eficiencia fotovoltaica.

• Corriente (Isc): Aumenta muy ligeramente con la temperatura, un efecto casi despreciable.
• Voltaje (Voc): Disminuye de forma significativa a medida que aumenta la temperatura. Este es el principal factor de pérdida de rendimiento por calor.
• Potencia (Pmax): Debido a la fuerte caída del voltaje, la potencia máxima disminuye notablemente con el aumento de la temperatura. Por eso, un panel solar puede producir más energía en un día frío y soleado que en un día muy caluroso y soleado.

Sombreado

El sombreado, incluso parcial sobre una pequeña parte del panel, tiene un efecto devastador. Una célula sombreada deja de producir energía y actúa como una resistencia, disipando la energía generada por las otras células y pudiendo sobrecalentarse (efecto de punto caliente). Esto distorsiona la curva I-V, creando múltiples picos de potencia locales. Los inversores sin algoritmos MPPT avanzados pueden confundirse y operar en un pico local en lugar del pico de potencia máximo global, reduciendo drásticamente la producción del sistema.

Tabla Comparativa: Efectos Ambientales en la Curva I-V

¿Por Qué es Tan Importante la Curva I-V en la Práctica?

Más allá de la teoría, la curva I-V es una herramienta de diagnóstico y diseño indispensable en el mundo real:

• Diseño de Sistemas: Permite a los ingenieros diseñar correctamente las cadenas (strings) de paneles, asegurándose de que el voltaje y la corriente totales de la serie estén dentro de los límites operativos del inversor en todas las condiciones de temperatura esperadas.
• Diagnóstico de Fallos: Un técnico puede medir la curva I-V de un panel o una cadena en el campo y compararla con la curva esperada según la ficha técnica del fabricante. Cualquier desviación significativa puede indicar problemas como degradación acelerada, suciedad, conexiones defectuosas, diodos de bypass fallidos o sombreado.
• Control de Calidad: Los fabricantes utilizan trazadores de curvas I-V para clasificar y garantizar que sus paneles cumplen con las especificaciones de rendimiento anunciadas.
• Optimización del Rendimiento: Como se mencionó, los inversores MPPT analizan continuamente la curva I-V para encontrar y operar en el Punto de Máxima Potencia, adaptándose en tiempo real a los cambios de sol y temperatura para maximizar la producción.

Preguntas Frecuentes (FAQ)

¿La curva I-V es la misma para todos los paneles solares?

No. Cada modelo de panel, dependiendo de su tecnología (monocristalino, policristalino, etc.), tamaño y calidad, tiene su propia curva I-V característica. Además, esta curva cambia constantemente según las condiciones de irradiancia y temperatura en tiempo real.

¿Cómo se mide la curva I-V en el campo?

Se utilizan instrumentos especializados llamados “trazadores de curvas I-V”. Estos dispositivos aplican una carga electrónica variable al panel, desde un cortocircuito hasta un circuito abierto, y miden cientos de puntos de corriente y voltaje en una fracción de segundo para trazar el gráfico completo.

¿Qué es la curva de generación solar y es lo mismo que la curva I-V?

No son lo mismo, aunque están relacionadas. La curva I-V es una característica eléctrica instantánea del panel. La curva de generación solar (o curva de producción) muestra la potencia generada a lo largo del tiempo, típicamente un día. Esta curva de producción tiene forma de campana (baja por la mañana, pico al mediodía, baja por la tarde) y es el resultado de la evolución de la curva I-V del panel a medida que el sol se mueve por el cielo.

¿Un panel de “alta calidad” tiene una curva I-V específica?

Sí. Un panel de alta calidad generalmente tendrá un Factor de Forma (Fill Factor) más alto, lo que se traduce en una curva más “cuadrada” y una mayor eficiencia. También tendrá coeficientes de temperatura más bajos, lo que significa que perderá menos potencia en condiciones de calor.

En conclusión, la curva I-V es mucho más que un simple gráfico para ingenieros. Es el lenguaje con el que un panel solar nos comunica su estado de salud, su potencial y su rendimiento. Comprenderla nos permite pasar de ser simples usuarios de energía solar a ser gestores informados de nuestra propia fuente de energía, capaces de asegurar que cada fotón que llega a nuestros tejados se convierte en la máxima cantidad de electricidad limpia y útil para nuestros hogares y empresas.
