Diagrama Unifilar Solar: La Guía Definitiva

Al embarcarse en un proyecto de energía solar, ya sea para una vivienda, una oficina o una planta industrial, la emoción por generar energía limpia y reducir costos es palpable. Sin embargo, detrás de cada panel brillante y cada vatio de energía producido, existe un documento fundamental que garantiza la seguridad, la eficiencia y el correcto funcionamiento de todo el sistema: el diagrama unifilar. Lejos de ser un simple dibujo técnico, este plano es la hoja de ruta completa de su instalación eléctrica, una herramienta estratégica que condensa en una sola línea toda la historia de cómo la energía del sol se captura, se transforma, se distribuye y se protege.

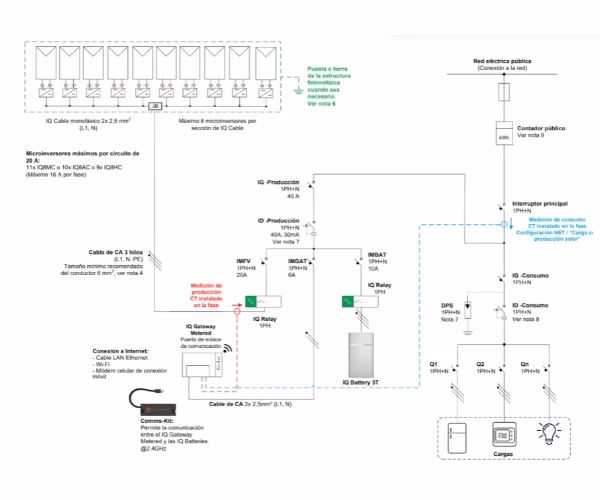

¿Qué es Exactamente un Diagrama Unifilar?

En términos sencillos, un diagrama unifilar es una representación gráfica simplificada de un sistema eléctrico. En lugar de mostrar cada uno de los tres o cuatro cables de un circuito trifásico, utiliza una única línea para representar todo el conjunto de conductores. A lo largo de esta línea, se utilizan símbolos estandarizados para representar cada uno de los componentes del sistema, desde los paneles solares y los inversores hasta los interruptores y las cargas finales. Es, en esencia, el plano eléctrico maestro que permite a ingenieros, técnicos y electricistas comprender de un vistazo la estructura y el funcionamiento de todo el circuito.

Este documento es vital en cualquier instalación eléctrica, pero cobra especial relevancia en los sistemas de energía solar, donde la integración de nuevas fuentes de generación (los paneles), sistemas de almacenamiento (baterías) y la conexión con la red existente (o la operación aislada) requiere una claridad absoluta para evitar fallos, optimizar el rendimiento y facilitar el mantenimiento futuro.

Componentes Clave en un Diagrama Unifilar para Paneles Solares

Un diagrama unifilar bien elaborado debe incluir toda la información técnica relevante de los equipos. Aunque los detalles pueden variar según la complejidad del proyecto, ciertos elementos son indispensables. En países como México, la normativa NOM-001-SEDE-2012 exige que estos planos sean detallados y precisos. Los componentes principales que encontrarás son:

• Fuentes de Energía: Aquí se representa el origen de la electricidad. En nuestro caso, el protagonista es el conjunto de paneles solares (generador fotovoltaico). También se indican otras fuentes como la red eléctrica pública (acometida), generadores diésel de respaldo o sistemas de alimentación ininterrumpida (UPS).
• Conductores y Alimentadores: La línea principal del diagrama representa los cables que transportan la energía. Se debe especificar información crucial como el calibre del conductor, el tipo de aislamiento, la longitud y si es corriente continua (CC) desde los paneles o corriente alterna (CA) después del inversor.
• Equipos de Transformación y Control: Este es el corazón del sistema solar. Incluye símbolos para el inversor (que convierte CC en CA), el regulador de carga (esencial en sistemas con baterías) y, en instalaciones más grandes, transformadores.
• Sistemas de Almacenamiento: Si la instalación cuenta con baterías para almacenar el excedente de energía, estas deben estar claramente representadas, indicando su capacidad (Ah) y voltaje (V).
• Protecciones Eléctricas: Un aspecto crítico para la seguridad. El diagrama debe mostrar todos los dispositivos de protección, como interruptores termomagnéticos (breakers), fusibles, interruptores diferenciales y seccionadores, especificando su capacidad nominal en amperios (A).
• Tableros de Distribución: Son los centros de control desde donde la energía se distribuye a los diferentes circuitos. El diagrama muestra cómo los alimentadores llegan a los tableros principales y secundarios.
• Cargas Finales: Representan todos los equipos que consumirán la energía generada: iluminación, motores, sistemas de climatización, electrodomésticos, etc.
• Puesta a Tierra: Un sistema de protección fundamental contra descargas y fallas, que debe estar claramente detallado en el plano.

¿Para Qué Sirve un Diagrama Unifilar en una Instalación Solar?

Más allá de ser un requisito normativo, este diagrama es una herramienta multifuncional que aporta un valor inmenso durante todo el ciclo de vida de la instalación solar.

1. Diseño y Dimensionamiento Preciso: Permite a los ingenieros calcular y verificar que todos los componentes estén correctamente dimensionados. Ayuda a determinar el calibre adecuado de los cables para evitar caídas de tensión, seleccionar las protecciones correctas para evitar sobrecargas y asegurar que el inversor y las baterías tengan la capacidad necesaria para la demanda energética.
2. Análisis de Seguridad y Fallos: En caso de una avería, el diagrama unifilar es la primera herramienta que un técnico consultará. Permite identificar rápidamente el origen de una interrupción o sobrecarga, aislar el circuito afectado y restaurar el servicio de forma segura y rápida.
3. Mantenimiento y Operación Eficiente: Sirve como una guía indispensable para las tareas de mantenimiento. Con un conocimiento exacto de la ubicación de cada componente, se pueden planificar cortes de energía controlados para realizar revisiones sin afectar a las cargas críticas.
4. Planificación de Futuras Ampliaciones: Si en el futuro deseas añadir más paneles solares, instalar un cargador para vehículo eléctrico o conectar una nueva carga, el diagrama te permitirá evaluar la capacidad disponible del sistema y planificar la expansión de manera segura y ordenada.
5. Auditorías de Eficiencia Energética: Para evaluar el rendimiento del sistema e identificar oportunidades de ahorro, el diagrama unifilar es el punto de partida. Muestra el flujo de energía y los principales puntos de consumo, facilitando un análisis detallado.

Diagrama Unifilar: Residencial vs. Industrial y Sistemas Aislados

La complejidad de un diagrama unifilar varía enormemente según la escala del proyecto. No es lo mismo un plano para una pequeña vivienda que para una gran fábrica. A continuación, una tabla comparativa para ilustrar las diferencias:

El Caso Específico: Diagrama para una Instalación Fotovoltaica Aislada

Un área donde el diagrama unifilar es absolutamente crítico es en los sistemas solares aislados u off-grid, aquellos que no tienen conexión a la red eléctrica pública. En estos casos, el sistema debe ser 100% autosuficiente y robusto. El diagrama unifilar de un sistema aislado detallará con precisión la interconexión de sus componentes clave:

• Generador Fotovoltaico: El conjunto de paneles solares, indicando su potencia pico, voltaje y corriente.
• Regulador de Carga: Un dispositivo esencial que protege a las baterías de sobrecargas y descargas excesivas. El diagrama especificará su capacidad máxima de corriente.
• Banco de Baterías: El sistema de almacenamiento. Se detalla la conexión en serie/paralelo, el voltaje total del banco y su capacidad en Amperios-hora (Ah).
• Inversor: El equipo que convierte la corriente continua (CC) de las baterías en corriente alterna (CA) para los electrodomésticos. Se especifica su potencia de salida (W) y el tipo de onda (pura o modificada).

En este tipo de instalación, cada componente depende del otro, y un diagrama claro es la única forma de garantizar que todo esté dimensionado y conectado para proporcionar energía de manera continua y segura, incluso durante varios días sin sol.

Preguntas Frecuentes (FAQ) sobre Diagramas Unifilares Solares

¿Qué pasa si mi instalación no tiene un diagrama unifilar o no está actualizado?

Operar sin un diagrama unifilar actualizado es como navegar sin mapa. Es peligroso y poco eficiente. Puede llevar a diagnósticos erróneos durante una avería, operaciones de mantenimiento inseguras que pongan en riesgo al personal y a los equipos, y retrasos costosos en la restauración del servicio. Además, en caso de una inspección oficial, la falta de este documento puede resultar en la no aprobación del proyecto y posibles sanciones.

¿Es obligatorio tener un diagrama unifilar para una instalación solar pequeña en mi casa?

Sí. La mayoría de las normativas eléctricas, como la normativa NOM-001-SEDE en México, exigen un diagrama unifilar para cualquier proyecto eléctrico, sin importar su tamaño. Es un requisito fundamental para obtener los permisos de instalación y para garantizar que el trabajo se realiza de acuerdo con los estándares de seguridad. Es una protección tanto para el instalador como para el propietario.

¿Quién debe elaborar y firmar este diagrama?

El diagrama unifilar debe ser elaborado y, en muchos casos, firmado por un ingeniero eléctrico o un técnico cualificado con la debida certificación. Esto garantiza que el diseño cumple con todas las normativas vigentes y que los cálculos de dimensionamiento son correctos y seguros.

¿Cuál es la diferencia entre un diagrama unifilar y un plano de distribución?

El diagrama unifilar se centra en la lógica y la conexión eléctrica del sistema: cómo fluye la energía y cómo se interconectan los equipos. Un plano de distribución, por otro lado, es un plano arquitectónico que muestra la ubicación física de los componentes (paneles en el techo, inversor en la pared, tableros, etc.) dentro de la edificación. Ambos son complementarios y necesarios para una instalación profesional.

En conclusión, el diagrama unifilar no es un simple formalismo técnico, sino la piedra angular de un proyecto de energía solar exitoso. Es la garantía de que la inversión se traduce en un sistema seguro, de alta eficiencia, fácil de mantener y preparado para el futuro. Exigir y conservar una copia actualizada de este documento es una de las decisiones más inteligentes que cualquier propietario de un sistema solar puede tomar.
