Conectores Solares: La Clave de tu Instalación

Cuando pensamos en una instalación de energía solar fotovoltaica, nuestra mente suele volar hacia los grandes y visibles paneles solares captando la luz del sol. Sin embargo, un sistema solar es una cadena tan fuerte como su eslabón más débil, y en esta cadena, hay héroes anónimos que garantizan que todo funcione de manera segura y eficiente. Hoy hablaremos de uno de esos componentes cruciales pero a menudo subestimados: los conectores solares.

¿Qué es Exactamente un Conector Solar?

En su definición más simple, un conector solar es una pieza diseñada para unir eléctricamente los cables de los paneles fotovoltaicos entre sí o con otros componentes del sistema, como el regulador de carga o el inversor. Imagínelos como los enchufes especializados del mundo solar. No son un simple empalme de cables; son dispositivos de ingeniería de precisión diseñados para soportar condiciones extremas a la intemperie durante décadas, garantizando una conexión eléctrica robusta, segura y con mínimas pérdidas de energía.

La mayoría de los paneles solares modernos vienen con un par de cables (uno positivo y otro negativo) que ya tienen preinstalados en sus extremos estos conectores, facilitando enormemente el proceso de instalación y asegurando la compatibilidad.

El Estándar de la Industria: El Conector MC4

Si bien han existido varios tipos de conectores a lo largo de la historia de la energía solar, hoy en día el mercado está dominado por un estándar de facto: el conector MC4. El nombre significa “Multi-Contact” y el “4” se refiere al diámetro de 4 mm del pin de contacto. Estos conectores son famosos por su fiabilidad y sus características de seguridad.

Un par de conectores MC4 consta de dos partes:

• Conector Macho: Generalmente se encuentra en el cable positivo del panel. Tiene una carcasa plástica cilíndrica y un pin metálico interno.
• Conector Hembra: Se encuentra en el cable negativo. Su carcasa está diseñada para recibir al conector macho y cuenta con un receptáculo metálico para el pin.

La magia del MC4 reside en su diseño. Cuentan con un mecanismo de bloqueo que emite un “clic” audible cuando se conectan correctamente, impidiendo que se desconecten accidentalmente por el viento, la vibración o tirones. Además, incorporan sellos de goma que les otorgan un alto grado de protección contra el polvo y el agua (generalmente con clasificación IP67 o IP68), lo cual es fundamental para una instalación que estará a la intemperie durante más de 25 años.

La Importancia Crítica de un Buen Conector

Subestimar la importancia de los conectores es uno de los errores más graves en una instalación solar. Un conector de mala calidad o una conexión mal realizada puede tener consecuencias nefastas. Su importancia se divide en tres áreas clave:

1. Seguridad

Una conexión defectuosa o floja puede crear un punto de alta resistencia eléctrica. A medida que la corriente fluye, esta resistencia genera calor. En el peor de los casos, puede provocar un arco eléctrico, que es una de las principales causas de incendios en sistemas fotovoltaicos. Un conector de calidad como el MC4 garantiza una conexión firme y segura, minimizando este riesgo y protegiendo su inversión y su hogar.

2. Eficiencia

Toda la energía que sus paneles solares producen con tanto esfuerzo debe viajar a través de estos conectores para llegar a su inversor y, finalmente, a sus electrodomésticos. Una conexión de baja calidad introduce resistencia, lo que provoca una caída de voltaje y, por ende, una pérdida de energía en forma de calor. A lo largo de los años, estas pequeñas pérdidas se suman, reduciendo la producción total de su sistema y afectando su rentabilidad. La eficiencia del sistema depende de cada componente, y los conectores no son la excepción.

3. Durabilidad

Los paneles solares están diseñados para durar 25 años o más. Los conectores deben estar a la altura. Están fabricados con plásticos resistentes a los rayos UV y a temperaturas extremas, y sus contactos metálicos suelen ser de cobre estañado para resistir la corrosión. Un buen conector resistirá la lluvia, la nieve, el calor del desierto y el frío glacial, manteniendo una conexión perfecta año tras año.

Conectando Paneles: Serie vs. Paralelo

Una de las funciones primordiales de los conectores es permitirnos configurar los paneles en “strings” o cadenas. Las dos configuraciones básicas son en serie y en paralelo, y la elección depende de los requisitos de voltaje y corriente del inversor.

• Conexión en Serie: Se logra conectando el conector positivo de un panel al conector negativo del siguiente. Esto es como poner pilas una detrás de otra en una linterna. El resultado es que los voltajes de los paneles se suman, mientras que la corriente (amperaje) se mantiene igual a la de un solo panel.
• Conexión en Paralelo: Se realiza uniendo todos los conectores positivos por un lado y todos los negativos por otro, utilizando conectores especiales de derivación (conectores MC4 en Y). En este caso, la corriente de los paneles se suma, mientras que el voltaje se mantiene igual al de un solo panel.

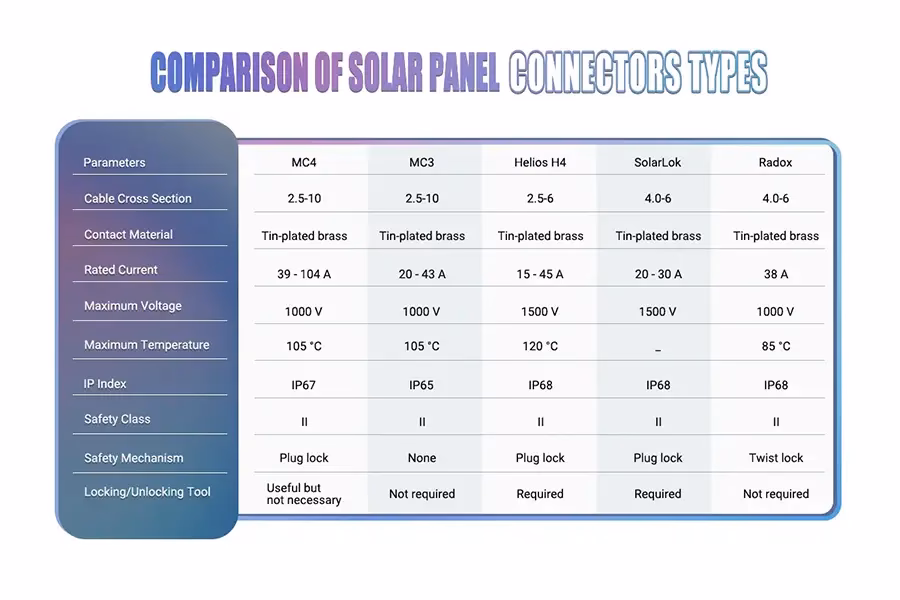

Tabla Comparativa: Conexión en Serie vs. Paralelo

Preguntas Frecuentes sobre Conectores Solares

¿Puedo mezclar conectores MC4 de diferentes marcas?

Aunque parezcan idénticos, no es recomendable. Las tolerancias de fabricación pueden variar ligeramente entre marcas, lo que podría resultar en una conexión imperfecta que no selle bien o que tenga una mayor resistencia. Para garantizar la máxima seguridad y fiabilidad, utilice siempre conectores de la misma marca.

¿Qué herramientas necesito para instalar un conector MC4 en un cable?

Necesitarás un pelacables para retirar el aislamiento del cable solar, y lo más importante, una herramienta de crimpado específica para terminales MC4. No intentes usar alicates comunes, ya que no lograrás una conexión mecánica y eléctrica segura. La herramienta de crimpado asegura que el pin metálico se fije permanentemente al cable de cobre.

¿Son reutilizables los conectores solares?

Una vez que un pin ha sido crimpado a un cable, no debe ser reutilizado. Los conectores MC4 están diseñados para una única instalación. Si necesitas desconectarlos, existen herramientas especiales para liberar el mecanismo de bloqueo sin dañar la carcasa plástica, pero el pin crimpado no debe modificarse.

¿Qué significa la clasificación IP67 o IP68?

IP significa “Ingress Protection” (Protección de Ingreso). El primer número (6) indica una protección total contra el polvo. El segundo número indica la protección contra el agua: 7 significa que puede soportar una inmersión temporal (hasta 1 metro durante 30 minutos), mientras que 8 indica que puede soportar una inmersión continua bajo condiciones especificadas por el fabricante. Para una instalación solar, cualquiera de las dos es excelente.

En conclusión, aunque pequeños y a menudo ocultos a la vista, los conectores solares son una pieza de ingeniería fundamental en cualquier sistema fotovoltaico. Son el puente que une la generación de energía con su aprovechamiento, y elegir conectores de calidad e instalarlos correctamente es un paso indispensable para asegurar una instalación solar segura, eficiente y duradera por muchos años.
