Diodo Schottky: ¿El Diodo de Bloqueo Ideal?

En el mundo de la energía solar y la electrónica de potencia, la eficiencia es la clave del éxito. Cada vatio cuenta, y las pérdidas, por pequeñas que parezcan, se acumulan con el tiempo. Una pregunta recurrente entre instaladores y aficionados es si un diodo Schottky es una buena opción como diodo de bloqueo. La respuesta corta es un rotundo sí, y en muchos casos, es la opción superior. Este componente, a menudo subestimado, juega un papel crucial en la optimización y protección de sistemas fotovoltaicos, y entender su funcionamiento es fundamental para maximizar el rendimiento de cualquier instalación.

¿Qué es un Diodo Schottky y en qué se Diferencia?

A diferencia de un diodo semiconductor convencional, que se forma por la unión de dos materiales semiconductores (uno tipo P y otro tipo N), un diodo Schottky se crea a partir de una unión metal-semiconductor. Esta estructura fundamental, conocida como barrera Schottky, es la responsable de sus características únicas y ventajosas. Típicamente, se utiliza un metal como platino, tungsteno o cromo en contacto con un semiconductor de silicio tipo N.

En esta configuración, el metal actúa como el ánodo (terminal positivo) y el semiconductor como el cátodo (terminal negativo). La corriente convencional fluye fácilmente del metal al semiconductor, pero encuentra una gran resistencia en la dirección opuesta. Lo que realmente distingue al diodo Schottky es el resultado de esta barrera: una conmutación extremadamente rápida y, lo más importante para aplicaciones de energía, una caída de tensión directa muy baja.

Características Clave: La Ventaja de la Eficiencia y la Velocidad

Para comprender por qué un diodo Schottky es tan apreciado, debemos analizar sus tres propiedades más importantes y cómo se comparan con las de un diodo P-N estándar.

1. Baja Caída de Tensión Directa (Forward Voltage)

Esta es, sin duda, su mayor ventaja en aplicaciones de baja tensión como los sistemas solares. Mientras que un diodo de silicio convencional tiene una caída de tensión de entre 0.6V y 1V, un diodo Schottky opera en un rango mucho más bajo, típicamente entre 0.15V y 0.45V.

¿Por qué es esto tan crucial? La pérdida de potencia en un diodo se calcula como el producto de la caída de tensión y la corriente que lo atraviesa (P = V x I). En un sistema solar que genera una corriente considerable, una menor caída de tensión se traduce directamente en menos energía disipada como calor y, por lo tanto, más energía útil entregada a las baterías o a la carga. Esta diferencia de eficiencia puede parecer pequeña, pero en una instalación que opera durante miles de horas al año, el ahorro energético es significativo.

2. Tiempo de Recuperación Inversa Casi Instantáneo

El diodo Schottky es un dispositivo de “portadores mayoritarios”. Esto significa que la conducción eléctrica depende principalmente de los electrones (en un semiconductor tipo N), que se mueven rápidamente. En un diodo P-N, la conducción involucra tanto a electrones como a “huecos”, y al cambiar de estado, necesita tiempo para que estos portadores se recombinen, un proceso relativamente lento.

Gracias a su estructura, el Schottky no almacena carga minoritaria, lo que le permite cambiar de un estado de conducción a uno de no conducción de forma casi instantánea. Hablamos de tiempos de conmutación del orden de picosegundos (ps) para diodos de señal y nanosegundos (ns) para los de potencia. Aunque esta velocidad es más crítica en fuentes de alimentación conmutadas de alta frecuencia, también asegura una respuesta inmediata en la protección de paneles solares.

3. El Diodo Schottky como Diodo de Bloqueo en Sistemas Solares

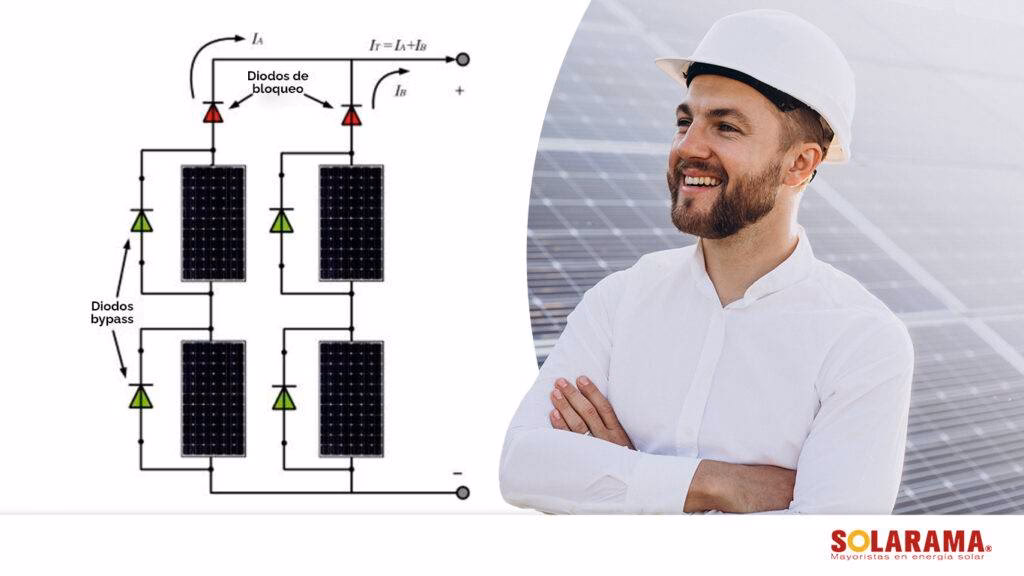

La aplicación más directa y beneficiosa en el campo fotovoltaico es su uso como diodo de bloqueo. Estos diodos se instalan en serie con los paneles solares para cumplir dos funciones vitales:

• Evitar la descarga de baterías: Durante la noche, un panel solar deja de generar energía y puede actuar como una carga, consumiendo la energía almacenada en las baterías. Un diodo de bloqueo impide este flujo de corriente inversa, protegiendo la carga de la batería.
• Proteger strings en paralelo: En sistemas con varios strings (cadenas) de paneles conectados en paralelo, si un string queda sombreado o falla, puede empezar a consumir corriente de los strings que sí están produciendo. El diodo de bloqueo en cada string aísla al string defectuoso, evitando pérdidas de producción y posibles daños.

Aquí es donde la baja caída de tensión del Schottky brilla. Al estar en serie con el panel, toda la corriente generada pasa a través de él. Usar un diodo que disipa menos energía como calor significa que un mayor porcentaje de la energía generada por el panel llega a su destino.

Tabla Comparativa: Diodo Schottky vs. Diodo P-N Convencional

Limitaciones y Consideraciones: No Todo es Perfecto

A pesar de sus grandes ventajas, los diodos Schottky tienen dos limitaciones principales que deben ser consideradas durante el diseño de un circuito:

1. Baja Tensión Inversa: La mayoría de los diodos Schottky de silicio tienen una tensión de ruptura inversa relativamente baja, comúnmente por debajo de los 100V. Esto los hace ideales para sistemas de baja tensión (12V, 24V, 48V), pero inadecuados para aplicaciones de alta tensión donde podrían fallar. Existen variantes, como los diodos Schottky de carburo de silicio (SiC), que alcanzan tensiones mucho más altas (hasta 1700V), pero a un costo mayor.
2. Alta Corriente de Fuga Inversa: En comparación con un diodo P-N, el Schottky permite que una pequeña cantidad de corriente fluya en la dirección inversa. Esta corriente de fuga aumenta con la temperatura, lo que puede llevar a un problema de inestabilidad térmica si el diodo no está adecuadamente disipado. En aplicaciones solares, donde los componentes pueden alcanzar altas temperaturas, es crucial elegir un diodo con especificaciones adecuadas y asegurar una buena ventilación o un disipador de calor.

¿Cómo Saber si un Diodo Schottky está Dañado?

Verificar el estado de un diodo Schottky es un proceso sencillo que se puede realizar con un multímetro digital con función de prueba de diodos. Sigue estos pasos:

• Paso 1: Aislar el componente. Si es posible, desuelda al menos una de las patas del diodo del circuito para evitar lecturas incorrectas debidas a otros componentes.
• Paso 2: Configurar el multímetro. Gira el selector de tu multímetro a la posición de prueba de diodos (suele estar indicada con el símbolo de un diodo).
• Paso 3: Probar en polarización directa. Conecta la punta de prueba roja (positiva) al ánodo del diodo y la punta negra (negativa) al cátodo. El cátodo suele estar marcado con una banda o línea en el cuerpo del diodo. Un diodo en buen estado mostrará en la pantalla una lectura de tensión baja, típicamente entre 0.150 y 0.450 voltios.
• Paso 4: Probar en polarización inversa. Invierte las puntas, conectando la negra al ánodo y la roja al cátodo. Un diodo funcional debe mostrar una lectura de circuito abierto, que en la mayoría de los multímetros se indica como “OL”, “1” o un valor infinito.

Interpretación de los resultados:

• Diodo en buen estado: Muestra una lectura de baja tensión en directa y “OL” en inversa.
• Diodo en cortocircuito: Muestra una lectura cercana a cero (o emite un pitido) en ambas direcciones. Está dañado.
• Diodo abierto: Muestra “OL” en ambas direcciones. Está dañado.

Preguntas Frecuentes (FAQ)

¿Es un diodo Schottky siempre la mejor opción como diodo de bloqueo?

Para sistemas fotovoltaicos de baja tensión (12V a 48V), casi siempre es la mejor opción debido a su alta eficiencia. Sin embargo, en sistemas de alto voltaje conectados a la red, donde las tensiones de los strings pueden superar los 100V, es crucial seleccionar un diodo (Schottky o de otro tipo) con una tensión inversa nominal adecuada para evitar fallos.

¿Por qué la baja caída de tensión es tan importante en energía solar?

Porque la pérdida de potencia es directamente proporcional a esta caída. Por ejemplo, en un panel que produce 8 amperios, un diodo estándar con una caída de 0.7V disipará 5.6 vatios (0.7V * 8A) en forma de calor. Un diodo Schottky con una caída de 0.3V disipará solo 2.4 vatios (0.3V * 8A). ¡Es menos de la mitad de la energía desperdiciada!

¿Puedo reemplazar un diodo normal por un Schottky en cualquier circuito?

Técnicamente sí, pero con precaución. Debes asegurarte de que el diodo Schottky de reemplazo cumpla o supere las especificaciones de corriente máxima y, fundamentalmente, la tensión inversa máxima del diodo original. Si la tensión inversa del circuito es mayor que la que el Schottky puede soportar, se destruirá.

En conclusión, el diodo Schottky se erige como un componente fundamental para cualquiera que busque maximizar la eficiencia en sistemas de energía solar y otras aplicaciones de potencia. Su capacidad para funcionar como un diodo de bloqueo con pérdidas mínimas lo convierte no solo en una opción viable, sino en la elección inteligente para proteger y optimizar la valiosa energía generada por el sol.
