Fallo en Diodos de Bypass: Síntomas y Soluciones

Los paneles solares son el corazón de cualquier sistema fotovoltaico, diseñados para soportar décadas de servicio. Sin embargo, dentro de su caja de conexiones se encuentran pequeños componentes electrónicos cruciales para su rendimiento y longevidad: los diodos de bypass. Aunque a menudo se pasan por alto, su fallo puede tener consecuencias significativas, desde una simple pérdida de eficiencia hasta daños irreparables en el panel. Comprender qué son, cómo funcionan y, lo más importante, cómo detectar si han fallado es fundamental para cualquier propietario de un sistema solar. En este artículo, profundizaremos en los síntomas que delatan un diodo de bypass defectuoso y cómo puedes diagnosticar el problema para mantener tu instalación en óptimas condiciones.

¿Qué es un Diodo de Bypass y por qué es tan Importante?

Para entender el fallo, primero debemos comprender la función. Un diodo es un componente electrónico que actúa como una válvula antirretorno o una puerta de un solo sentido para la corriente eléctrica. Permite que la electricidad fluya en una dirección, pero la bloquea en la dirección opuesta.

Un panel solar está compuesto por múltiples células solares conectadas en serie para construir el voltaje deseado. El problema surge cuando una o varias de estas células quedan sombreadas por una hoja, un pájaro, polvo o la sombra de un edificio. Una célula sombreada no solo deja de producir energía, sino que se convierte en una resistencia, consumiendo la energía generada por las otras células y bloqueando el flujo de corriente de toda la cadena. Esto no solo reduce drásticamente la potencia del panel, sino que puede causar un sobrecalentamiento peligroso en la célula sombreada, conocido como “punto caliente”.

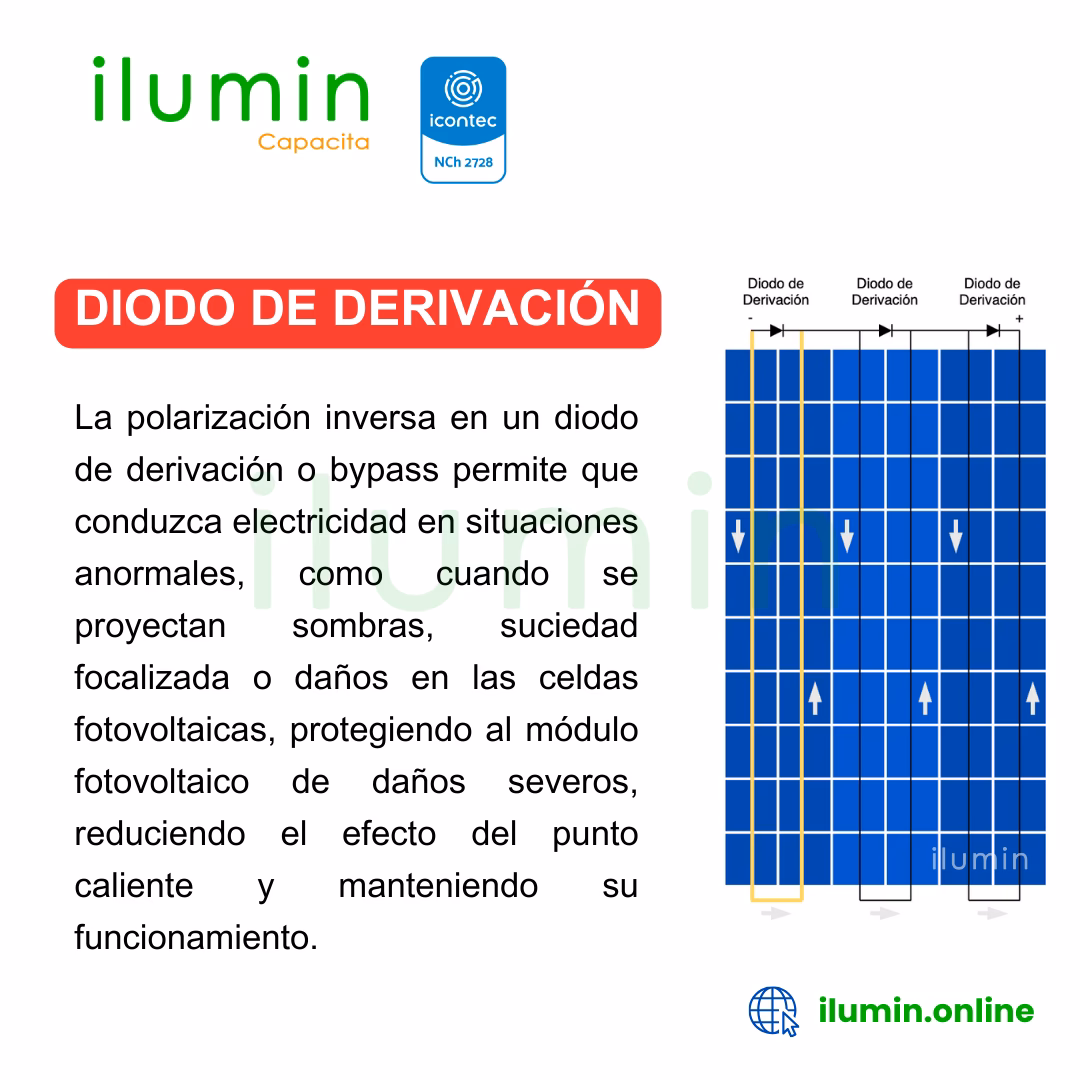

Aquí es donde entra en juego el diodo de bypass. Los fabricantes instalan estos diodos en paralelo con grupos de células (generalmente un diodo por cada 20-24 células). Si una célula se sombrea, la corriente, en lugar de forzar su paso a través de la célula resistiva, toma el camino de menor resistencia y “salta” o “pasa por alto” esa sección a través del diodo de bypass. De esta manera, se protege la célula sombreada de daños por sobrecalentamiento y se minimiza la pérdida de potencia del resto del panel.

Síntomas Clave de un Diodo de Bypass Defectuoso

Un diodo puede fallar de dos maneras principales: en “circuito abierto” (como si se hubiera cortado el cable) o en “cortocircuito” (como si los cables estuvieran permanentemente unidos). Cada tipo de fallo presenta síntomas distintos.

1. Reducción Drástica del Rendimiento del Panel

Este es el síntoma más común y notorio. Si un diodo falla en estado abierto, no podrá activarse cuando una sección de células esté sombreada. Como resultado, esa sección sombreada actuará como un cuello de botella, bloqueando el flujo de corriente de todo el panel. Notarás una caída de potencia mucho más significativa de lo normal ante sombras parciales. Si tienes un sistema de monitorización por panel, podrás identificar fácilmente qué unidad está rindiendo por debajo de las demás en condiciones similares.

2. Sobrecalentamiento y Puntos Calientes (Hot Spots)

Este es el síntoma más peligroso y está asociado a un diodo que ha fallado en estado abierto. Al no poder desviar la corriente, las células sombreadas se ven forzadas a disipar la energía generada por el resto de las células del panel. Esto provoca un aumento extremo de la temperatura en un punto muy localizado. Estos puntos calientes pueden degradar permanentemente las células, derretir el material de encapsulamiento (EVA) y la lámina posterior (backsheet), e incluso, en casos extremos, suponer un riesgo de incendio. Si observas una mancha marrón, amarillenta o una deformación en la parte trasera de tu panel, es un fuerte indicio de un punto caliente causado, muy probablemente, por un fallo en un diodo de bypass.

3. Voltaje de Circuito Abierto (Voc) Anormal

Si un diodo falla en cortocircuito, significa que está constantemente permitiendo el paso de corriente, incluso cuando no debería. Esto efectivamente “cortocircuita” la sección de células a la que está conectado. El resultado es que el panel producirá un voltaje total inferior al especificado. Por ejemplo, si un panel con 3 diodos de bypass tiene uno en cortocircuito, su voltaje de circuito abierto (Voc) será aproximadamente un tercio más bajo de lo normal. Este síntoma puede ser detectado con un multímetro y es una clara señal de un problema interno.

4. Daño Físico Visible en la Caja de Conexiones

En casos severos, el fallo de un diodo puede generar tanto calor que cause daños visibles en la caja de conexiones ubicada en la parte posterior del panel. Busca signos de plástico derretido, decoloración, hollín o un olor a quemado. Abrir la caja de conexiones (con el panel completamente desconectado y sin luz solar) puede revelar el diodo dañado a simple vista.

Tabla Comparativa: Diagnóstico de Fallo del Diodo de Bypass

Para simplificar la identificación del problema, aquí tienes una tabla que resume los síntomas según el tipo de fallo.

¿Cómo Confirmar el Fallo con un Multímetro?

Si sospechas de un diodo defectuoso, puedes confirmarlo con una prueba de diodos usando un multímetro. La seguridad es primordial:

1. Desconecta completamente el panel solar del resto del sistema.
2. Cubre el panel con una manta opaca o ponlo boca abajo para asegurarte de que no genera electricidad.
3. Abre con cuidado la tapa de la caja de conexiones en la parte trasera del panel.
4. Configura tu multímetro en el modo de prueba de diodos (suele tener un símbolo de diodo).
5. Identifica los diodos. Son pequeños cilindros negros con una banda plateada o blanca en un extremo.
6. Coloca la sonda roja del multímetro en el ánodo (el lado sin la banda) y la sonda negra en el cátodo (el lado con la banda). Deberías obtener una lectura de voltaje, típicamente entre 0.4 y 0.8 voltios.
7. Ahora, invierte las sondas (roja en el cátodo, negra en el ánodo). El multímetro debería mostrar “OL” (Over Limit) o un 1, indicando que no hay flujo de corriente.

Resultados del diagnóstico:

• Diodo bueno: Muestra una lectura de voltaje en una dirección y “OL” en la otra.
• Diodo en cortocircuito: Muestra una lectura cercana a cero o pita (si tiene modo de continuidad) en ambas direcciones.
• Diodo abierto: Muestra “OL” en ambas direcciones.

Preguntas Frecuentes (FAQ)

¿Puedo reemplazar un diodo de bypass yo mismo?

Sí, es técnicamente posible si tienes experiencia en soldadura y electrónica. Deberás desoldar el diodo defectuoso y soldar uno nuevo con las mismas especificaciones (voltaje inverso, corriente directa). Sin embargo, hacerlo puede anular la garantía del panel. Si no te sientes cómodo, lo más recomendable es contactar a un profesional o al fabricante del panel.

¿Un controlador de carga me protege de un fallo en un diodo de bypass?

No directamente. Un controlador de carga gestiona la energía que va del panel a las baterías y protege contra la corriente inversa por la noche (función de diodo de bloqueo). Sin embargo, no puede prevenir ni mitigar los efectos de un diodo de bypass defectuoso dentro del panel, como la formación de puntos calientes o la pérdida de rendimiento.

¿Reemplazar el panel es la única solución?

No necesariamente. Si el panel no ha sufrido daños permanentes (como células quemadas o delaminación), reemplazar el diodo defectuoso es una solución mucho más económica. Si el panel ya muestra daños físicos severos, el reemplazo completo puede ser la opción más segura y eficiente a largo plazo.

Conclusión: La Vigilancia es Clave

Los diodos de bypass son los héroes anónimos de los paneles solares, trabajando silenciosamente para protegerlos de los efectos dañinos del sombreado parcial. Aunque su fallo no es extremadamente común, sus consecuencias pueden ser graves. Estar atento a caídas inexplicables de rendimiento, realizar inspecciones visuales periódicas en busca de puntos calientes y saber cómo realizar un diagnóstico básico puede salvar la vida útil de tus paneles y garantizar que tu inversión solar siga produciendo energía de manera segura y eficiente durante muchos años.
