Corte y División de Sólidos y Objetos en AutoCAD

La precisión es la piedra angular de cualquier proyecto en AutoCAD. Ya sea que estés trabajando en un complejo ensamblaje mecánico en 3D o en un detallado plano arquitectónico en 2D, la capacidad de manipular objetos con exactitud es fundamental. Tres de las operaciones más importantes y a veces confusas para los nuevos usuarios son el corte de sólidos, la separación de cuerpos compuestos y la división de objetos lineales. Dominar estas herramientas no solo mejorará la calidad de tus diseños, sino que también optimizará drásticamente tu flujo de trabajo, permitiéndote realizar modificaciones complejas de manera rápida y sencilla. En esta guía completa, desglosaremos cada uno de estos procesos, explicando su propósito, cómo ejecutarlos paso a paso y en qué situaciones aplicar cada uno.

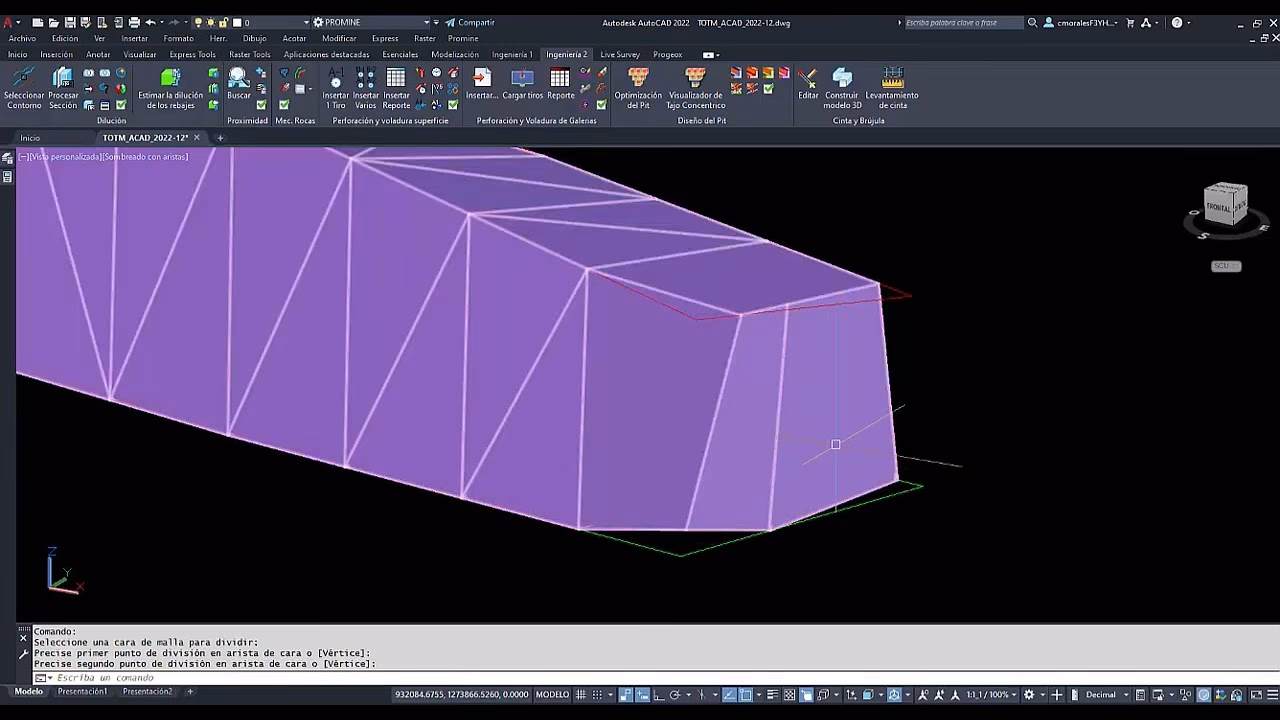

Corte de Sólidos 3D: Precisión Quirúrgica (`CORTE` / `SLICE`)

El comando CORTE (o SLICE en la versión en inglés) es una herramienta indispensable para el modelado 3D. Su función es, literalmente, rebanar un sólido o una superficie a lo largo de un plano que tú definas. El resultado puede ser la conservación de una o ambas partes del sólido original, creando dos nuevos objetos sólidos independientes. Esto es extremadamente útil para crear secciones transversales, visualizar componentes internos de un ensamblaje o simplemente para modelar geometrías complejas a partir de formas más simples.

El poder de este comando reside en las múltiples formas en que puedes definir el plano de corte:

• Plano de 3 puntos: Definiendo tres puntos en el espacio, creas un plano único que cortará el objeto.
• Mediante un objeto: Puedes usar un objeto 2D existente, como un círculo, una elipse, un arco o una polilínea 2D, para definir el plano de corte.
• Vista actual: El plano de corte se alineará con el plano de la vista actual en la que te encuentres.
• Ejes XY, YZ o XZ: Permite un corte rápido y preciso alineado con los planos principales del sistema de coordenadas.

Pasos para Realizar un Corte en un Sólido:

1. Invocar el comando: Escribe CORTE en la línea de comandos y presiona Enter.
2. Seleccionar el objeto: AutoCAD te pedirá que selecciones el sólido o los sólidos que deseas cortar. Haz clic sobre ellos y presiona Enter para confirmar.
3. Definir el plano de corte: Ahora viene la parte crucial. La línea de comandos te ofrecerá varias opciones para definir el plano. La más común es la de 3 puntos. Especifica el primer punto, luego el segundo y finalmente el tercero para definir el plano.
4. Elegir el lado a conservar: Una vez definido el plano, AutoCAD te preguntará qué lado del corte deseas conservar. Puedes hacer clic en un punto del lado que quieres mantener o usar la opción “Conservar ambos lados” (Both) para crear dos sólidos separados a partir del original.

Separación de Sólidos Compuestos (`SEPARAR`)

A menudo, al modelar, unimos varios sólidos que no se tocan entre sí en un solo objeto compuesto mediante el comando UNION. Esto puede ser útil para gestionarlos como una sola entidad. Sin embargo, más adelante podrías necesitar manipular esos cuerpos de forma independiente. Aquí es donde entra en juego el comando SEPARAR (accesible a través de SOLIDEDIT > Cuerpo > Separar).

Es fundamental entender su limitación: esta operación modifica únicamente los objetos no intersecantes que se hayan combinado previamente mediante la operación de unión. No puede separar un único sólido contiguo en varias partes. Para eso, necesitarías usar el comando `CORTE`.

Pasos para Separar un Sólido Compuesto:

1. Invocar el comando: Escribe SOLIDEDIT y presiona Enter.
2. Seleccionar la opción de cuerpo: Escribe C (de Cuerpo o Body) y presiona Enter.
3. Seleccionar la opción de separar: Escribe S (de Separar o Separate) y presiona Enter.
4. Seleccionar el sólido compuesto: Haz clic en el objeto 3D que contiene los diferentes cuerpos que deseas separar.
5. Finalizar: Presiona Enter para salir del comando. AutoCAD habrá descompuesto el objeto en sus sólidos individuales originales.

División de Objetos 2D: Segmentación Perfecta (`DIVIDE` y `GRADUA`)

Cuando trabajamos en 2D, a menudo necesitamos dividir una línea, un arco o una polilínea en segmentos iguales, ya sea por un número específico de divisiones o por una longitud de segmento determinada. AutoCAD nos ofrece dos comandos muy específicos para esto: DIVIDE (DIVIDE) y GRADUA (MEASURE).

Un error común para los principiantes es pensar que estos comandos “rompen” físicamente el objeto. No lo hacen. En su lugar, colocan marcadores (puntos o bloques) a lo largo del objeto en los intervalos calculados. Para que estos marcadores sean visibles, a menudo es necesario cambiar el estilo de punto.

Comando `DIVIDE`

Este comando te permite dividir un objeto en un número determinado de segmentos de igual longitud. Por ejemplo, dividir una línea en 5 partes iguales.

Pasos para usar `DIVIDE`:

1. Ajustar el estilo de punto (Recomendado): Antes de empezar, escribe DDPTYPE (o PUNTOST) y presiona Enter. Se abrirá un cuadro de diálogo. Elige un estilo de punto visible (como una ‘X’ o un círculo) y un tamaño adecuado. Esto es crucial, de lo contrario, no verás las divisiones.
2. Invocar el comando: Escribe DIVIDE (o su atajo DIV) y presiona Enter.
3. Seleccionar el objeto: Haz clic en la línea, arco, círculo o polilínea que deseas dividir.
4. Introducir el número de segmentos: Escribe el número de partes en las que quieres dividir el objeto (por ejemplo, 6) y presiona Enter.
5. Resultado: Verás los marcadores de punto distribuidos uniformemente a lo largo de tu objeto.

Comando `GRADUA` (MEASURE)

Este comando es similar, pero en lugar de especificar el número de segmentos, especificas la longitud de cada segmento. AutoCAD colocará marcadores a esa distancia a lo largo del objeto, comenzando desde el extremo más cercano al punto donde seleccionaste el objeto.

Pasos para usar `GRADUA`:

1. Invocar el comando: Escribe GRADUA (o su atajo ME) y presiona Enter.
2. Seleccionar el objeto: Haz clic en el objeto que deseas medir. ¡Importante! El punto donde hagas clic determinará desde dónde empieza a medir.
3. Especificar la longitud del segmento: Escribe la distancia que deseas entre cada marcador (por ejemplo, 150) y presiona Enter.
4. Resultado: Verás los marcadores de punto colocados a la distancia especificada a lo largo del objeto. El último segmento probablemente será más corto si la longitud total del objeto no es un múltiplo exacto de la longitud del segmento.

Tabla Comparativa: `DIVIDE` vs. `GRADUA`

Preguntas Frecuentes (FAQ)

¿Por qué no veo nada después de usar el comando DIVIDE o GRADUA?

Este es el problema más común. Por defecto, el estilo de punto en AutoCAD es un simple píxel, casi invisible sobre las líneas. Para solucionarlo, ejecuta el comando DDPTYPE, elige un estilo de punto más visible (como una cruz o un círculo) en el cuadro de diálogo y pulsa Aceptar. Los puntos aparecerán inmediatamente.

¿Puedo usar DIVIDE para cortar físicamente un objeto?

No directamente. `DIVIDE` solo coloca marcadores de referencia. Sin embargo, puedes usar estos puntos como referencia para cortar el objeto. Activa la referencia a objetos “Punto” (NODE), y luego usa el comando PARTIR (BREAK) o RECORTAR (TRIM), haciendo clic en los puntos creados por `DIVIDE` para romper la línea en esos lugares exactos.

¿Cuál es la diferencia entre SEPARAR y CORTE en 3D?

La diferencia es clave. SEPARAR solo funciona en objetos que fueron creados uniendo varios sólidos que no se tocaban. Es como “deshacer” una unión. En cambio, CORTE es una herramienta de modelado activo que crea una nueva geometría al rebanar un sólido, independientemente de cómo fue creado.

¿Puedo usar un bloque en lugar de un punto con DIVIDE?

¡Sí! Esta es una función muy potente. Después de seleccionar el objeto a dividir, el comando `DIVIDE` te da la opción de usar un “Bloque”. Puedes especificar el nombre de un bloque previamente creado en tu dibujo, y AutoCAD insertará ese bloque en cada punto de división en lugar de un simple punto. Esto es perfecto para colocar automáticamente objetos como árboles, tornillos o luminarias a intervalos regulares.

En resumen, comprender y aplicar correctamente los comandos CORTE, SEPARAR, DIVIDE y GRADUA te abrirá un nuevo nivel de control y eficiencia en AutoCAD. Cada uno tiene un propósito específico, y saber cuándo y cómo usarlos te convertirá en un diseñador más rápido, preciso y profesional.
