Electroluminiscencia: La Radiografía de tu Panel Solar

En el mundo de la energía solar fotovoltaica, la eficiencia y la longevidad de los paneles son la piedra angular de cualquier proyecto exitoso, ya sea una pequeña instalación residencial o una planta solar a gran escala. Como propietario o inversor, te preguntas constantemente: ¿están mis paneles rindiendo al máximo de su capacidad? ¿Hay algún problema oculto que esté mermando mi producción sin que yo lo sepa? La respuesta a estas preguntas a menudo se encuentra en una tecnología de diagnóstico avanzada y sorprendentemente visual: la electroluminiscencia (EL).

Imagina poder realizar una radiografía a tus módulos solares para ver su estado de salud interno, más allá de lo que el ojo puede percibir. Eso es, en esencia, lo que hace la prueba de electroluminiscencia. Es una técnica óptica, no invasiva, que revela el verdadero estado de cada una de las celdas fotovoltaicas, permitiendo identificar defectos estructurales que son invisibles a simple vista pero que tienen un impacto directo y significativo en el rendimiento y la vida útil de tu inversión.

¿Qué es Exactamente la Electroluminiscencia?

El término “electroluminiscencia” se descompone en ‘electro’ (electricidad) y ‘luminiscencia’ (emisión de luz). En su funcionamiento normal, un panel solar realiza el efecto fotovoltaico: absorbe luz y genera electricidad. La prueba de EL invierte este proceso. Durante la noche, en ausencia total de luz solar, se aplica una corriente eléctrica controlada al panel. Esto hace que las celdas solares emitan luz en el espectro infrarrojo cercano, un brillo que es invisible para el ojo humano pero que puede ser capturado por cámaras especiales.

El principio es simple: una celda solar sana y sin defectos brillará de manera uniforme y brillante. Por el contrario, cualquier área con un defecto estructural, como una grieta, una rotura o una mala conexión, no podrá conducir la corriente de manera eficiente y, por lo tanto, aparecerá oscura o con un patrón irregular en la imagen de EL. Esta imagen de alto contraste se convierte en un mapa detallado de la salud del panel, revelando problemas que de otro modo pasarían desapercibidos hasta que el rendimiento se viera gravemente afectado.

Los Enemigos Invisibles: ¿Qué Defectos Detecta la Prueba EL?

La verdadera potencia de la electroluminiscencia reside en su capacidad para detectar una amplia gama de defectos que comprometen la integridad del sistema. Estos problemas pueden originarse en la fábrica, durante el transporte, en la instalación o a lo largo de la vida útil del panel debido a factores ambientales o de mantenimiento.

• Microfisuras (Microcracks): Son, con diferencia, el defecto más común y preocupante. Se trata de pequeñas grietas en las celdas de silicio, a menudo imperceptibles, causadas por estrés mecánico (pisotones durante la instalación, presión del viento o la nieve, impactos de granizo) o estrés térmico. Aunque una microfisura sea pequeña al principio, puede crecer con el tiempo, aislando partes de la celda y creando “islas” inactivas que ya no generan energía.
• Rotura de Celdas: Defectos más severos que las microfisuras, donde una parte significativa de la celda está fracturada. Esto crea grandes áreas oscuras en la imagen de EL y una pérdida de potencia inmediata.
• Problemas de Interconexión: Las soldaduras que conectan las celdas entre sí (busbars y fingers) pueden estar defectuosas o romperse. La prueba de EL mostrará patrones oscuros a lo largo de estas líneas de conexión, indicando una interrupción en el flujo eléctrico.
• Degradación (PID, LID, LeTID): Fenómenos como la Degradación Inducida por Potencial (PID), la Degradación Inducida por Luz (LID) o la Degradación Inducida por Luz y Temperatura Elevada (LeTID) afectan las propiedades del material de la celda, reduciendo su capacidad para generar energía. La electroluminiscencia puede visualizar el impacto de esta degradación como un oscurecimiento general o zonal de las celdas.
• Celdas Inactivas: Una celda que aparece completamente negra en la imagen de EL está efectivamente “muerta” y no contribuye en nada a la producción del panel, actuando más como una resistencia que como un generador.

Comparativa de Métodos de Diagnóstico

Para entender mejor el valor único de la electroluminiscencia, es útil compararla con otras técnicas de inspección de plantas solares.

El Proceso: ¿Cómo se Realiza una Prueba de EL en Campo?

La realización de una inspección por electroluminiscencia es un proceso meticuloso que llevan a cabo técnicos especializados, como los de institutos de investigación de renombre como Fraunhofer o empresas de aseguramiento de calidad como Intertek.

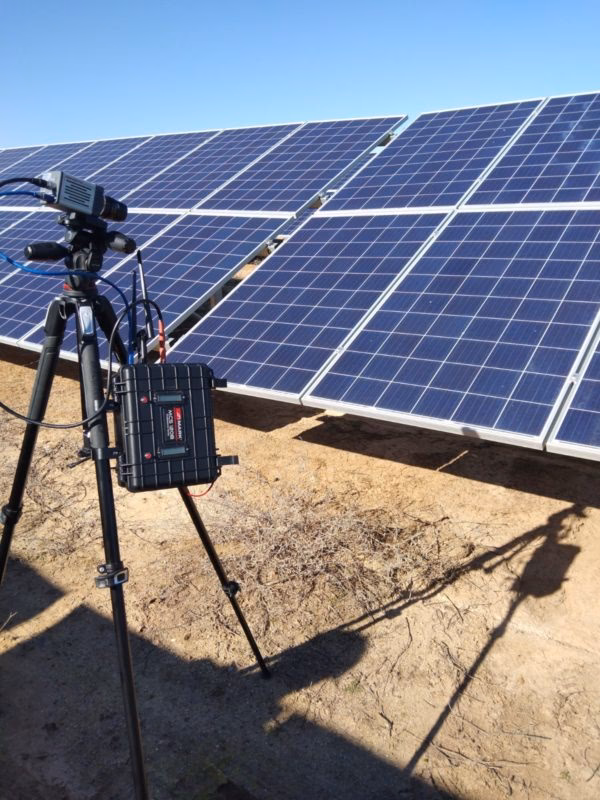

1. Planificación y Visita Técnica: Se coordina la visita a la planta solar. El equipo técnico prepara el equipo necesario, que consiste en una fuente de alimentación de alta precisión y una cámara de infrarrojo cercano de alta resolución.
2. Ejecución Nocturna: La prueba se realiza exclusivamente de noche para evitar cualquier contaminación lumínica del sol o del ambiente. Esto tiene la enorme ventaja de no interrumpir la producción de energía de la planta.
3. Conexión y Captura: Los técnicos conectan la fuente de alimentación a nivel de string (una serie de paneles conectados) o a paneles individuales. Al aplicar la corriente, las celdas emiten su brillo característico, y la cámara especializada captura las imágenes de alta resolución. Este proceso se repite para la muestra de paneles designada o para toda la planta, según el alcance del proyecto.
4. Análisis e Informe: Las imágenes capturadas son analizadas por expertos que identifican y clasifican los diferentes tipos de defectos. Se elabora un informe detallado que incluye las imágenes, un análisis estadístico de las fallas encontradas, y una evaluación del estado general del campo solar. Este informe es una herramienta crucial para la toma de decisiones.

Preguntas Frecuentes (FAQ)

¿Por qué es tan importante la electroluminiscencia para las garantías?

Es una herramienta fundamental en disputas de garantía. Si un lote de paneles no rinde según lo especificado, el fabricante podría alegar que el daño se produjo durante el transporte o la instalación. Una prueba de EL puede proporcionar pruebas visuales irrefutables de que los defectos, como las microfisuras, eran preexistentes o se deben a una mala calidad de fabricación, respaldando así la reclamación del propietario de la planta.

¿Con qué frecuencia se debe realizar una inspección EL?

Se recomienda en varias etapas clave:

• En la puesta en marcha (commissioning): Para verificar que los paneles llegaron de fábrica y se instalaron sin daños.
• Después de un evento meteorológico extremo: Como una tormenta de granizo o vientos huracanados, para evaluar posibles daños por impacto.
• Como parte de un plan de mantenimiento preventivo: Especialmente en plantas de más edad o si se detecta una caída de rendimiento inexplicable.

¿La prueba de EL puede dañar los paneles solares?

No. Es un método completamente seguro y no invasivo. La corriente que se aplica está dentro de los parámetros de operación seguros del panel y se aplica por un corto período de tiempo, sin causar ningún tipo de estrés o degradación en los materiales.

¿Es un servicio costoso?

Si bien requiere una inversión, el coste de una inspección por electroluminiscencia es marginal en comparación con las pérdidas económicas que puede prevenir. Detectar y reemplazar un pequeño número de módulos defectuosos a tiempo puede evitar años de producción reducida y la propagación de fallas, protegiendo así el retorno de la inversión de todo el proyecto. Es un diagnóstico que se paga solo.

En conclusión, la electroluminiscencia ha dejado de ser una técnica de laboratorio para convertirse en una herramienta de campo indispensable para cualquier persona seria acerca de la operación y el mantenimiento de una instalación solar fotovoltaica. Ofrece una claridad sin precedentes sobre la salud interna de los módulos, permitiendo un mantenimiento proactivo, la validación de garantías y, en última instancia, la maximización de la eficiencia y la rentabilidad a largo plazo de la energía solar.
