Reguladores Solares: PWM vs. MPPT, Guía Clave

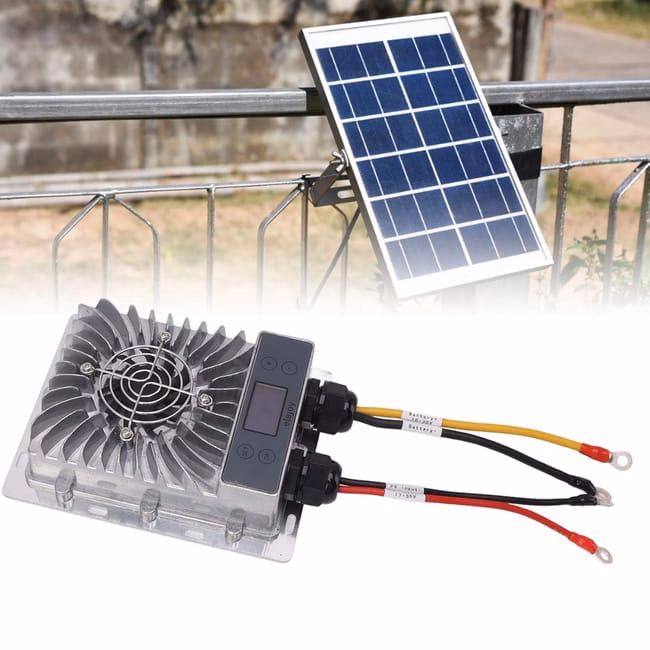

En el corazón de toda instalación solar fotovoltaica aislada de la red, existe un componente que actúa como el cerebro y guardián del sistema: el regulador de carga solar. Este dispositivo, aunque a veces subestimado, es absolutamente indispensable para garantizar la longevidad y el rendimiento óptimo de uno de los elementos más costosos y sensibles del conjunto: las baterías. Su función principal es gestionar de manera inteligente el flujo de energía que viaja desde los paneles solares hasta el banco de baterías, evitando sobrecargas y descargas profundas que podrían dañar irreversiblemente los acumuladores. Al elegir un regulador, nos encontramos con dos tecnologías dominantes en el mercado: PWM y MPPT. Comprender sus diferencias no es solo una cuestión técnica, sino una decisión estratégica que impactará directamente en la eficiencia y rentabilidad de toda tu inversión solar.

¿Cómo Funciona Exactamente un Regulador de Carga Solar?

Imagina que tus paneles solares son una fuente de agua potente y tus baterías un tanque de almacenamiento. Si conectas la fuente directamente al tanque sin ningún control, el agua (energía) entrará a raudales y, una vez lleno, se desbordará, causando un desastre. El regulador de carga es la válvula inteligente que se coloca entre ambos. Este dispositivo electrónico monitorea constantemente el estado de carga de las baterías y la cantidad de energía que están produciendo los paneles. Basándose en estos datos, ajusta los parámetros de voltaje (V) e intensidad (I) de la corriente que se inyecta en las baterías.

Este control es crucial porque las baterías tienen diferentes fases de carga (Bulk, Absorción y Flotación), y cada una requiere un voltaje y una corriente específicos. El regulador se asegura de que la batería reciba exactamente lo que necesita en cada momento, llenándola de forma óptima y segura. Al prevenir la sobrecarga, evita el sobrecalentamiento y la gasificación excesiva, y al cortar la energía hacia los consumos cuando la batería está muy baja, previene la descarga profunda. Ambas acciones son vitales para alargar la vida útil de las baterías, protegiendo así tu inversión a largo plazo.

Tipos Principales de Reguladores: La Gran Decisión

El mercado de los reguladores solares se divide principalmente en dos grandes familias tecnológicas, cada una con su propia filosofía de trabajo, ventajas y aplicaciones ideales. La elección entre uno y otro dependerá del tamaño de tu instalación, el tipo de paneles que utilices y, por supuesto, tu presupuesto.

El Regulador de Carga PWM (Modulación por Anchura de Pulsos)

El regulador PWM es la tecnología más veterana, sencilla y económica. Su funcionamiento se basa en una conexión eléctrica bastante directa entre los paneles y las baterías. En su interior, un diodo y un interruptor de estado sólido (como un transistor) conectan y desconectan rápidamente el campo fotovoltaico de las baterías. Esto lo hace mediante la modulación por anchura de pulsos: envía pequeños pulsos de energía cuya duración (anchura) varía según el estado de carga de la batería. Cuando la batería está muy descargada, los pulsos son largos y constantes. A medida que se llena, los pulsos se hacen más cortos y espaciados para reducir la corriente gradualmente, especialmente en la fase final de flotación.

La característica fundamental del PWM es que obliga a los paneles solares a operar a la misma tensión que las baterías. Si tienes una batería de 12V, tus paneles trabajarán a 12V, aunque su punto de máxima potencia (Vmp) sea, por ejemplo, de 18V. Esta diferencia entre el voltaje óptimo del panel y el voltaje de la batería provoca una pérdida de potencia que puede alcanzar entre un 25% y un 30%. En esencia, no se aprovecha toda la capacidad de generación del panel. Sin embargo, por su simplicidad y bajo costo, son una opción excelente para sistemas pequeños y de bajo presupuesto, como en autocaravanas, embarcaciones o pequeñas cabañas con uno o dos paneles cuya tensión nominal coincide con la del banco de baterías.

El Regulador de Carga MPPT (Seguidor de Punto de Máxima Potencia)

El regulador MPPT representa un salto tecnológico significativo. Conocido también como maximizador solar, este dispositivo es mucho más sofisticado. Además del diodo, incorpora un convertidor de tensión CC-CC (Corriente Continua a Corriente Continua) y un microprocesador que ejecuta un algoritmo inteligente. Su misión es desacoplar las tensiones del panel y de la batería, permitiendo que cada uno trabaje en su punto óptimo.

El algoritmo MPPT rastrea constantemente el punto de máxima potencia (MPP) de los paneles solares, que es la combinación de voltaje y corriente que entrega la mayor cantidad de vatios (Potencia = Voltaje x Corriente). Este punto varía a lo largo del día según la irradiación solar y la temperatura. Una vez que el regulador encuentra este punto (por ejemplo, 18V y 8A en un panel), el convertidor CC-CC transforma esa energía a la tensión que la batería necesita en ese momento (por ejemplo, 13.5V), pero aumentando la corriente de carga para que la potencia de entrada sea igual a la de salida (P_in ≈ P_out). En nuestro ejemplo, convertiría los 144W (18V * 8A) de entrada en una salida de 13.5V y aproximadamente 10.6A (144W / 13.5V), entregando más corriente a la batería de la que el panel produce directamente. Este proceso permite aprovechar hasta un 30% más de energía en comparación con un PWM, siendo especialmente eficaz en climas fríos (donde el voltaje del panel aumenta) o con cielos nublados.

Tabla Comparativa: PWM vs. MPPT

Entonces, ¿Cuál Debería Elegir: PWM o MPPT?

La elección final no se reduce a que uno sea “mejor” que el otro en términos absolutos, sino a cuál es el más adecuado para tu situación específica. Aquí tienes unas pautas claras:

• Elige un regulador PWM si:
  • Tienes un presupuesto muy limitado.
  • Tu instalación es pequeña (ej. una placa de 100W para cargar una batería de 12V).
  • La tensión nominal de tus paneles solares coincide con la de tu banco de baterías (ej. panel de 12V para batería de 12V).
  • La máxima eficiencia no es tu principal prioridad.
• Elige un regulador MPPT si:
  • Quieres obtener la máxima cantidad de energía posible de tus paneles. La inversión inicial más alta se amortiza con el tiempo gracias a la mayor producción.
  • Tu sistema es de mediana o gran envergadura. Los reguladores MPPT son la norma para potencias más altas.
  • La tensión de tu campo fotovoltaico es significativamente mayor que la de tus baterías (ej. usar paneles de 60 células, típicos de conexión a red, para cargar baterías de 12V o 24V).
  • Vives en una zona con condiciones climáticas variables o temperaturas frías, donde el MPPT puede extraer mucha más energía.
  • Quieres tener más flexibilidad para futuras ampliaciones del sistema.

Preguntas Frecuentes (FAQ)

¿Qué sucede si no instalo un regulador de carga?

Conectar un panel solar directamente a una batería es una receta para el desastre. La batería se sobrecargará rápidamente, lo que puede causar daños permanentes, reducir drásticamente su vida útil e incluso crear situaciones de riesgo por sobrecalentamiento o fuga de electrolitos. Es un componente de seguridad no negociable.

¿Puedo usar un panel de 24V con una batería de 12V?

Sí, pero únicamente si utilizas un regulador MPPT. Un regulador PWM no podría manejar esa diferencia de voltaje y simplemente forzaría al panel de 24V a trabajar a 12V, desperdiciando la mitad de su potencia. El MPPT, en cambio, está diseñado precisamente para estas situaciones, convirtiendo eficientemente el alto voltaje y baja corriente del panel en el bajo voltaje y alta corriente que necesita la batería.

¿Realmente un MPPT siempre es un 30% más eficiente?

El 30% es un valor máximo potencial. El beneficio real depende de las condiciones. La ganancia es mayor cuando la diferencia de voltaje entre paneles y baterías es grande y cuando la temperatura es baja. En un día muy caluroso, con un panel de 12V cargando una batería de 12V, la diferencia de rendimiento entre un MPPT y un PWM puede ser mínima. Sin embargo, en la mayoría de los escenarios a lo largo de un año, el MPPT siempre generará más energía.

¿Es importante que el regulador sea compatible con 12V, 24V o 48V?

Absolutamente. Debes elegir un regulador que sea compatible con la tensión nominal de tu banco de baterías. Muchos reguladores modernos son auto-detectables, es decir, pueden trabajar con sistemas de 12V, 24V o incluso 48V, ajustándose automáticamente. Sin embargo, siempre debes verificar en las especificaciones del producto la máxima potencia fotovoltaica que puede manejar para cada nivel de tensión.

En conclusión, el regulador de carga es una pieza clave que define la eficiencia y durabilidad de tu sistema solar aislado. Mientras que el PWM es una solución fiable y económica para aplicaciones sencillas, el MPPT es la opción superior para quienes buscan maximizar cada vatio de sol y construir un sistema robusto, eficiente y preparado para el futuro. Analiza tus necesidades, el tamaño de tu proyecto y tu presupuesto para tomar la decisión informada que mantendrá tu energía fluyendo de manera segura y óptima durante años.
