Fusibles Fotovoltaicos: El Guardián de tu Sistema

En el corazón de cada sistema de energía solar, existen componentes que, aunque pequeños, desempeñan un papel monumental en la seguridad y longevidad de toda la instalación. Uno de estos héroes anónimos es el fusible fotovoltaico. A menudo subestimado, este dispositivo es mucho más que un simple alambre en una carcasa; es la primera línea de defensa contra corrientes anómalas que podrían dañar tus valiosos paneles solares o, en el peor de los casos, provocar un incendio. En este artículo, profundizaremos en el mundo de los fusibles para sistemas fotovoltaicos, desvelando características cruciales que a menudo se pasan por alto durante la selección e instalación.

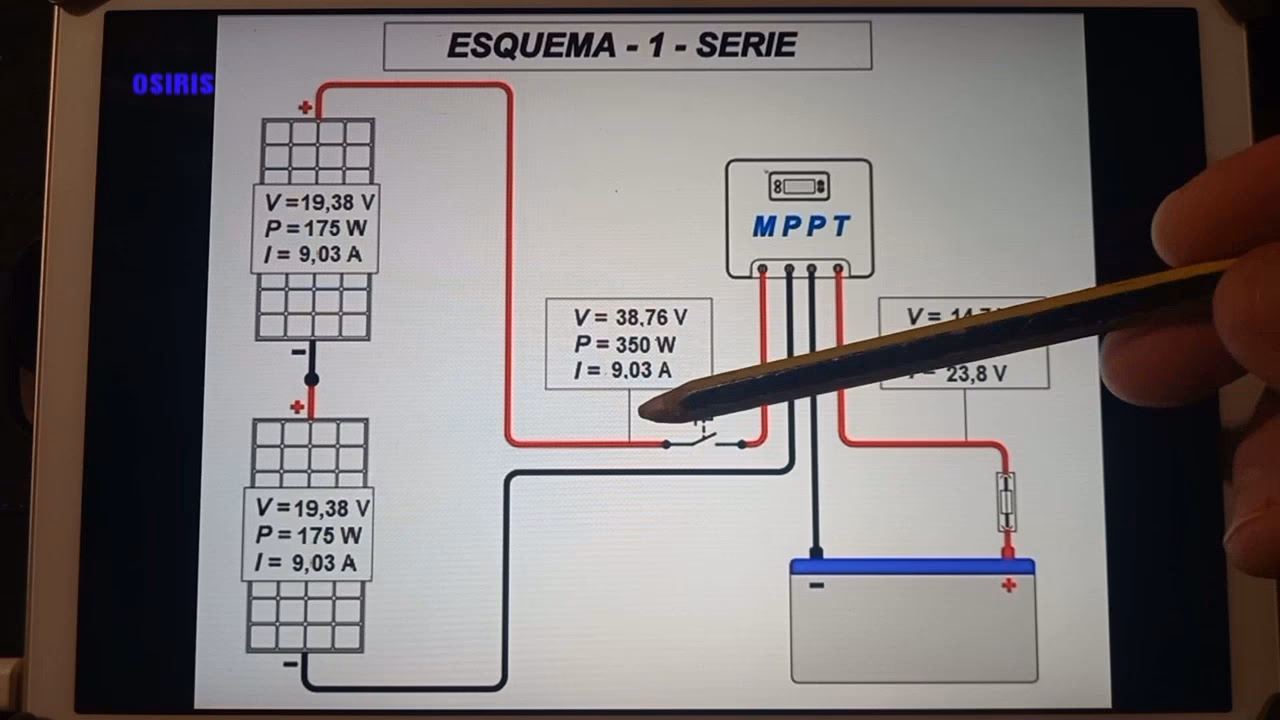

¿Qué es un Fusible Fotovoltaico y Por Qué es Indispensable?

Un fusible fotovoltaico es un dispositivo de protección diseñado específicamente para circuitos de corriente continua (CC) como los que se encuentran en las instalaciones solares. Su función principal es proteger los paneles solares contra las corrientes de retorno. Pero, ¿qué es una corriente de retorno? Imagina un sistema con varias cadenas (strings) de paneles conectados en paralelo a una caja combinadora. Si una de estas cadenas sufre un problema, como un sombreado intenso o un cortocircuito, puede dejar de generar energía y, en su lugar, empezar a actuar como una carga. Esto provoca que la corriente de las otras cadenas sanas fluya hacia la cadena defectuosa, invirtiendo su dirección normal. Esta corriente de retorno puede sobrecalentar los cables y los paneles, causando daños irreparables y un grave riesgo de incendio. El fusible, instalado en serie con cada cadena, está diseñado para fundirse e interrumpir el circuito si detecta una corriente de retorno peligrosa, aislando así la cadena defectuosa y protegiendo el resto del sistema.

El Factor Oculto: Cómo la Temperatura Altera el Rendimiento

Uno de los aspectos más críticos y menos considerados al seleccionar un fusible es el impacto de la temperatura ambiente. Como cualquier componente eléctrico, el rendimiento de un fusible fotovoltaico se ve modificado por el calor. Específicamente, a medida que la temperatura aumenta, la capacidad del fusible para conducir corriente disminuye. Este fenómeno se conoce como ‘derating’ o reducción de capacidad por temperatura.

Los fabricantes de fusibles de calidad proporcionan gráficas de ‘derating’ que muestran cómo se reduce la capacidad de corriente nominal del fusible a medida que aumenta la temperatura. Por ejemplo, un fusible con una capacidad nominal de 15 amperios podría funcionar perfectamente a 25°C, pero si se instala dentro de una caja combinadora expuesta al sol en un día de verano, la temperatura interna puede alcanzar fácilmente los 60°C o más. A esa temperatura, la capacidad real del fusible podría reducirse a 13 amperios. Ignorar este factor puede llevar a disparos intempestivos, donde el fusible se funde sin que exista una falla real, simplemente porque la corriente de operación normal del sistema supera la capacidad reducida del fusible debido al calor. Esto provoca interrupciones innecesarias en la generación de energía y puede llevar a diagnósticos erróneos.

Tabla Comparativa de Derating por Temperatura (Ejemplo)

El Sello de Garantía: La Importancia de las Certificaciones

No todos los fusibles son iguales. Utilizar un fusible genérico o uno diseñado para aplicaciones de corriente alterna (CA) en un sistema solar es una receta para el desastre. Los sistemas fotovoltaicos operan con corriente continua (CC) y a voltajes elevados, lo que presenta desafíos únicos para la interrupción de fallas. Por ello, es fundamental utilizar fusibles que estén específicamente certificados para uso fotovoltaico.

De UL 248 a UL 2579: Una Evolución Necesaria

Anteriormente, el estándar más común era el UL 248, una norma general para fusibles de bajo voltaje. Sin embargo, esta certificación no abordaba las condiciones específicas de los sistemas solares, como los altos voltajes de CC (que pueden llegar a 1000V o 1500V) y las características de las corrientes de falla generadas por los paneles.

Para solucionar esta brecha, se desarrolló el estándar UL 2579, “Standard for Fuseholders and Fuses for Photovoltaic Systems”. Un fusible certificado bajo UL 2579 ha sido sometido a pruebas rigurosas que garantizan su funcionamiento seguro y fiable en un entorno fotovoltaico. Estas pruebas incluyen:

• Pruebas a Voltajes de CC Elevados: Se verifica que el fusible pueda interrumpir de forma segura fallas en los voltajes típicos de los sistemas solares modernos: 600V, 1000V y hasta 1500V de CC.
• Capacidad Interruptiva Adecuada: A diferencia de las redes de CA, que pueden suministrar corrientes de cortocircuito enormes, los paneles solares son fuentes de corriente limitada. Por lo tanto, los fusibles fotovoltaicos no necesitan capacidades interruptivas de 200 kA, sino que suelen tener valores de 10 kA o incluso 5 kA, más que suficientes para manejar cualquier falla en un arreglo solar.
• Pruebas de Ciclado Térmico: Los fusibles se someten a ciclos de calentamiento y enfriamiento para simular las duras condiciones a las que se enfrentarán en el exterior, garantizando su durabilidad.

Identificación Internacional: IEC 60269-6 y la marca “gPV”

Además de la certificación UL, existe el estándar internacional IEC 60269-6. Los fusibles que cumplen con esta norma suelen llevar la marca “gPV“. Esta marca indica que el fusible está diseñado para la protección de rango completo (“g”) en sistemas fotovoltaicos (“PV”). Ver la marca “gPV” o la leyenda “Solar PV” en un fusible es una clara señal de que es el componente adecuado para tu instalación.

Preguntas Frecuentes sobre Fusibles Fotovoltaicos

¿Puedo usar un disyuntor (interruptor automático) en lugar de un fusible?

Sí, es posible usar disyuntores de CC diseñados para aplicaciones fotovoltaicas. La principal diferencia es que un fusible es un dispositivo de un solo uso que debe ser reemplazado después de una falla, mientras que un disyuntor puede ser rearmado. Sin embargo, los fusibles suelen tener una capacidad de interrupción más rápida y fiable, y son a menudo la opción preferida y más económica para la protección de cadenas individuales.

¿Cada cuántos paneles se necesita un fusible?

La protección con fusibles no se basa en el número de paneles, sino en el número de cadenas (strings) conectadas en paralelo. La norma general es que si tienes tres o más cadenas en paralelo, cada una de ellas debe tener su propio fusible de protección. Con dos cadenas, el riesgo de corriente de retorno dañina es bajo y generalmente no se requieren fusibles.

¿Los fusibles fotovoltaicos necesitan mantenimiento?

Los fusibles en sí no requieren mantenimiento, pero las conexiones en los portafusibles sí. Es una buena práctica inspeccionar anualmente las conexiones para asegurarse de que estén apretadas y libres de corrosión, ya que una conexión floja puede generar calor y causar problemas.

Conclusión: No Escatimes en Seguridad

Al diseñar o instalar un sistema fotovoltaico, la tentación de reducir costos puede ser fuerte. Sin embargo, la protección del sistema es un área en la que no se debe escatimar. Un fusible fotovoltaico certificado y correctamente dimensionado es una inversión mínima que protege activos mucho más costosos: tus paneles solares, tu inversor y tu propiedad. Recordar la importancia de la temperatura y exigir siempre las certificaciones adecuadas como UL 2579 o IEC 60269-6 no es solo una buena práctica, es un requisito fundamental para una instalación solar segura, eficiente y duradera. Agregar protecciones innecesarias puede crear más puntos de falla, pero omitir las protecciones esenciales es un riesgo que nadie debería correr.
