Anatomía de un Panel Solar: Sus Componentes Clave

En la era de la transición energética, los paneles solares se han convertido en un símbolo de sostenibilidad y ahorro. Vemos estas placas azules o negras en tejados y campos, trabajando silenciosamente para convertir la luz del sol en electricidad. Pero, ¿alguna vez te has preguntado qué hay dentro de uno de ellos? ¿Cuál es la compleja ingeniería que permite esta maravilla tecnológica? La estructura de un panel solar es mucho más que una simple superficie; es un ensamblaje multicapa diseñado con precisión para ser duradero, eficiente y resistente a las inclemencias del tiempo durante décadas. Conocer su anatomía nos permite apreciar no solo su función, sino también la calidad y la tecnología que respaldan nuestra inversión en energía limpia.

El Corazón del Panel: Las Células Fotovoltaicas

El componente fundamental y más reconocible de cualquier panel solar es, sin duda, la célula fotovoltaica. Estas delgadas obleas son las verdaderas responsables de la magia. Su función es realizar la conversión de la energía lumínica (fotones) en energía eléctrica (electrones) a través del efecto fotovoltaico. La gran mayoría de las células del mercado están fabricadas a base de silicio, un elemento semiconductor que se trata y purifica para optimizar sus propiedades.

El proceso comienza con la creación de grandes lingotes de silicio de alta pureza. Estos lingotes se cortan en láminas extremadamente delgadas llamadas obleas. Cada oblea es tratada químicamente para crear dos capas, una con carga positiva y otra con carga negativa, formando así una unión P-N. Cuando la luz solar incide sobre la célula, los fotones golpean los átomos de silicio y liberan electrones, creando una corriente eléctrica. Estas células individuales se conectan en serie y en paralelo para formar un circuito que genera un voltaje y una corriente determinados.

Tipos de Células de Silicio:

• Monocristalinas: Se fabrican a partir de un único cristal de silicio de alta pureza, lo que les da un color negro uniforme y bordes recortados. Son las más eficientes y ocupan menos espacio, pero su proceso de fabricación es más costoso.
• Policristalinas: Se fabrican fundiendo varios fragmentos de silicio, lo que crea una estructura con múltiples cristales. Tienen un aspecto azulado y moteado. Son ligeramente menos eficientes que las monocristalinas pero su coste de producción es menor.

La Arquitectura de Protección: Un Sándwich de Capas

Una célula fotovoltaica por sí sola es extremadamente frágil. Para que pueda operar durante más de 25 años a la intemperie, necesita un sistema de protección robusto. La estructura de un panel solar es esencialmente un sándwich de materiales diseñado para proteger las células y asegurar su máximo rendimiento.

1. El Vidrio Frontal Templado

La primera capa que enfrenta al sol es una lámina de vidrio templado de alta transmisividad y bajo contenido en hierro. Su función es triple:

• Protección Física: Resiste impactos de granizo, ramas, polvo y otros agentes externos.
• Máxima Transparencia: Su bajo contenido en hierro evita que la luz se refleje o se absorba en exceso, permitiendo que la máxima cantidad de radiación solar llegue a las células.
• Autolimpieza: Muchos vidrios modernos tienen un tratamiento superficial que ayuda a que el agua de la lluvia arrastre la suciedad, manteniendo el panel limpio por más tiempo.

2. El Encapsulante EVA (Etilvinilacetato)

Justo debajo del vidrio y encima de las células, y también entre las células y la capa posterior, se encuentra una fina película de un polímero llamado encapsulante EVA. Este material es crucial para la longevidad del panel.

• Adhesión: Actúa como un pegamento que une todas las capas del sándwich durante el proceso de laminación al vacío y calor.
• Amortiguación: Protege las delicadas células de silicio de vibraciones y posibles impactos que el vidrio no absorba por completo.
• Aislamiento: Previene la entrada de humedad y oxígeno, que podrían corroer los contactos metálicos de las células y degradar el panel.

3. La Lámina Posterior o Backsheet

Es la última capa en la parte trasera del panel. Generalmente está hecha de un polímero muy resistente como el Tedlar (PVF). Su función principal es servir como barrera protectora trasera.

• Aislamiento Eléctrico: Evita cualquier riesgo de descarga eléctrica, proporcionando seguridad durante la instalación y el mantenimiento.
• Protección contra la Humedad: Es la barrera final contra la humedad que podría intentar filtrarse desde la parte posterior.
• Disipación de Calor: El color, generalmente blanco, ayuda a reflejar la luz que atraviesa las células y a disipar parte del calor, lo que mejora la eficiencia del panel (ya que el calor excesivo reduce el rendimiento).

La Estructura de Soporte y Conexión

Finalmente, este sándwich de capas se monta sobre una estructura que le da rigidez y permite su conexión eléctrica.

El Marco de Aluminio

La mayoría de los paneles fotovoltaicos están rodeados por un marco de aluminio anodizado. Este componente cumple varias funciones vitales:

• Rigidez Estructural: Protege los bordes del laminado de vidrio y evita que el panel se tuerza o se doble bajo cargas de viento o nieve.

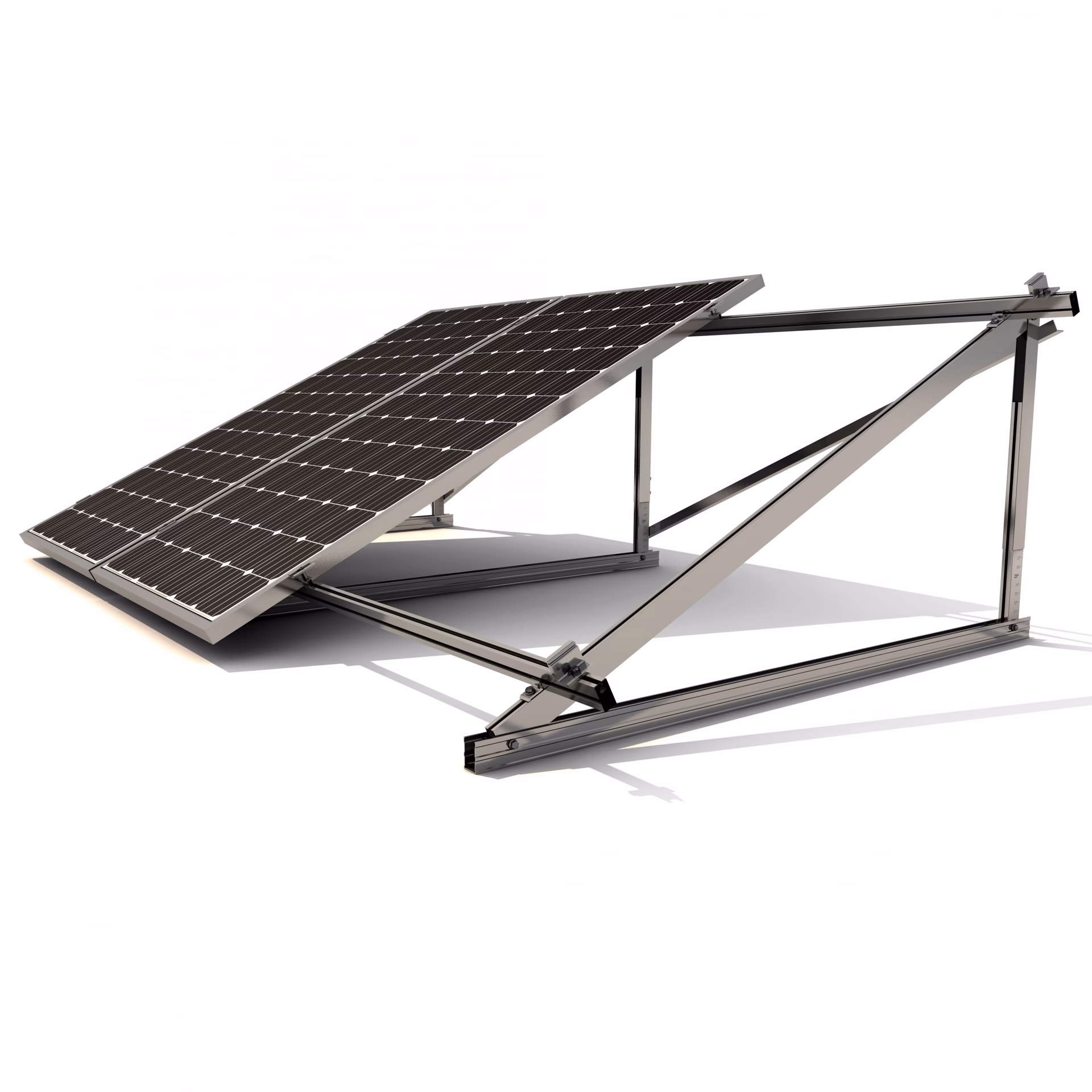

• Facilidad de Montaje: El marco proporciona los puntos de anclaje necesarios para fijar el panel a las estructuras de montaje en tejados o en el suelo.
• Puesta a Tierra: Permite una conexión a tierra segura para todo el sistema, un requisito esencial en cualquier instalación eléctrica.

La Caja de Conexiones

En la parte trasera del panel se encuentra una pequeña caja sellada y resistente al agua. Esta es la caja de conexiones, el centro neurálgico eléctrico del módulo.

• Salida de Energía: Desde aquí salen los cables (generalmente con conectores MC4) que transportan la electricidad generada hacia otros paneles o hacia el inversor.
• Diodos de Bypass: Dentro de la caja se alojan diodos de bypass. Estos dispositivos son cruciales para el rendimiento del panel en condiciones de sombreado parcial. Si una o varias células están en sombra, el diodo se activa para “puentear” esa sección del panel, evitando que actúe como una resistencia, sobrecaliente el área (efecto “hot spot”) y reduzca drásticamente la producción de todo el panel.

Tabla Comparativa de Componentes del Panel Solar

Preguntas Frecuentes (FAQ)

¿Todos los paneles solares tienen la misma estructura?

Si bien la estructura básica de capas (vidrio, encapsulante, células, backsheet) es común en la mayoría de los paneles de silicio cristalino, existen variaciones. Por ejemplo, los paneles bifaciales tienen vidrio en ambas caras para capturar la luz reflejada. Los paneles de capa fina utilizan diferentes materiales y pueden no tener la misma estructura rígida.

¿Por qué es tan importante la calidad de los materiales?

Un panel solar está diseñado para durar entre 25 y 30 años expuesto a la lluvia, el sol, el viento y la nieve. Un encapsulante EVA de baja calidad puede amarillear con el tiempo, reduciendo la luz que llega a las células. Un backsheet defectuoso puede agrietarse, permitiendo la entrada de humedad y causando fallos eléctricos. La calidad de cada componente determina la longevidad y el rendimiento a largo plazo del panel.

¿Se puede reparar un panel solar si se daña el vidrio?

Generalmente no. El panel es una unidad laminada y sellada al vacío. Romper el vidrio frontal compromete el sellado hermético, permitiendo la entrada de humedad que degradará rápidamente las células y las conexiones internas. En la mayoría de los casos, un panel con el vidrio roto debe ser reemplazado.

En conclusión, un panel solar es una pieza de ingeniería sofisticada donde cada componente juega un papel indispensable. Desde el silicio de alta pureza de sus células hasta el robusto marco de aluminio, cada capa y cada pieza están diseñadas para trabajar en armonía, garantizando décadas de producción de energía limpia y fiable. La próxima vez que veas un panel solar, sabrás que estás mirando mucho más que una simple placa: es un testimonio de la innovación y la durabilidad al servicio de un futuro más sostenible.
