Fusibles para Paneles Solares: Guía de Seguridad

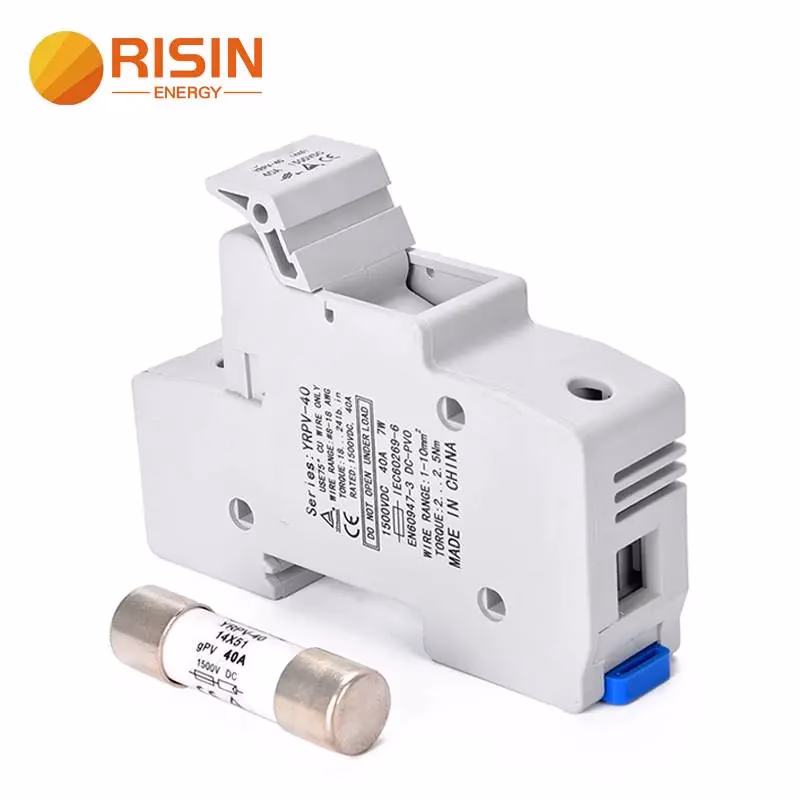

Al embarcarse en un proyecto de energía solar, es común centrarse en los componentes principales como los paneles, las baterías o el inversor. Sin embargo, existe un elemento pequeño pero absolutamente vital que garantiza la seguridad y la longevidad de toda la instalación: el fusible. Un fusible correctamente dimensionado es la primera línea de defensa contra sobrecorrientes y cortocircuitos, eventos que pueden dañar equipos costosos e incluso provocar incendios. Comprender qué tipo de fusible necesita cada componente no es una opción, es una necesidad para un sistema seguro y eficiente.

En esta guía completa, desglosaremos paso a paso cómo seleccionar el fusible adecuado para los paneles solares, el controlador de carga, el banco de baterías y el inversor. Proteger tu inversión y tu hogar es más sencillo de lo que parece si sigues las recomendaciones correctas.

¿Por Qué Son Imprescindibles los Fusibles en un Sistema Solar?

Un sistema fotovoltaico es un circuito eléctrico que genera y gestiona una cantidad significativa de energía. Los fusibles actúan como un “guardián” programado para sacrificarse por el bien del sistema. Su función es simple pero crucial: son un eslabón débil diseñado para interrumpir el flujo de corriente eléctrica cuando esta supera un nivel seguro (amperaje). Al fundirse, el fusible abre el circuito y detiene la corriente, previniendo daños mayores.

Las situaciones de sobrecorriente pueden ocurrir por diversas razones:

• Cortocircuitos: Un cableado defectuoso, un componente dañado o un error en la instalación pueden provocar un cortocircuito, generando un pico de corriente masivo e instantáneo.
• Sombras en paneles: En una configuración de varias cadenas de paneles en paralelo, si una cadena está sombreada, puede intentar consumir corriente de las otras, creando un flujo inverso peligroso.
• Fallas en equipos: Un mal funcionamiento interno en el controlador, la batería o el inversor puede causar que demanden o suministren más corriente de la que pueden manejar de forma segura.

Sin fusibles, estos eventos podrían sobrecalentar el cableado hasta el punto de ignición, destruir componentes electrónicos sensibles y dañar irreversiblemente las baterías. Por ello, la instalación de fusibles no es una recomendación, sino un requisito fundamental de seguridad.

Guía de Selección de Fusibles para Cada Componente

Cada componente principal de un sistema solar tiene diferentes requisitos de protección. A continuación, detallamos cómo determinar el fusible correcto para cada uno. Recuerda que la primera y más importante fuente de información siempre debe ser el manual del fabricante del equipo.

1. Paneles Solares y Cadenas (Strings)

La necesidad de fusionar las cadenas de paneles surge principalmente en sistemas con tres o más cadenas conectadas en paralelo. El objetivo es proteger un panel o una cadena de la corriente inversa que podrían enviarle las otras cadenas en caso de una falla o sombreado severo.

Sigue estos pasos para determinar si necesitas fusibles y de qué tamaño:

1. Consulta la ficha técnica del panel: Busca dos valores clave: la Corriente de Cortocircuito (Isc) y la “Maximum Series Fuse Rating” (Clasificación Máxima de Fusible en Serie). Este último valor suele estar entre 15A y 20A.
2. Calcula la corriente total potencial: En un sistema con varias cadenas en paralelo, la corriente total es la suma de la Isc de cada cadena. Por ejemplo, si tienes 3 cadenas y cada una tiene una Isc de 10A, la corriente total potencial que podría fluir hacia una cadena defectuosa es de 20A (de las otras dos cadenas).
3. Aplica el factor de seguridad: Las normativas suelen exigir un factor de seguridad. Multiplica la Isc de una sola cadena por 1.56 (un estándar común que combina factores de seguridad) para determinar el tamaño mínimo del fusible.
4. Compara y elige: El fusible que elijas para cada cadena debe ser superior al valor calculado en el paso 3, pero NUNCA superior a la “Maximum Series Fuse Rating” indicada por el fabricante del panel. La forma más sencilla y segura es utilizar un fusible cuyo valor sea igual a la clasificación máxima del panel. Si la clasificación máxima es de 15A, usa un fusible de 15A para cada cadena.

Para esta aplicación, se suelen utilizar fusibles MC4 en línea, que se instalan fácilmente en el cableado del panel, o se integran en una caja combinadora (combiner box) que también puede incluir interruptores automáticos.

2. Controlador de Carga

El controlador de carga regula la energía que fluye de los paneles a las baterías. Un fusible aquí protege tanto al controlador como a las baterías de picos de corriente.

• Paso 1: Consulta el manual: El fabricante casi siempre especificará el tamaño de fusible o interruptor recomendado. Sigue esa indicación.
• Paso 2: Si no hay recomendación: Localiza la corriente de salida máxima del controlador (ej. 40A, 80A).
• Paso 3: Calcula el tamaño: Multiplica la corriente de salida máxima por un factor de seguridad de 1.25. Por ejemplo, para un controlador de 80A: 80A x 1.25 = 100A. Deberás usar un fusible o interruptor de 100A. Si el resultado no es un tamaño estándar, redondea hacia arriba al siguiente tamaño disponible.

Este fusible se instala en el cable positivo (+) entre la salida del controlador de carga y el terminal positivo del banco de baterías.

3. Banco de Baterías

Las baterías pueden entregar corrientes de cortocircuito extremadamente altas, lo que las convierte en el punto más peligroso de la instalación. Un fusible aquí es absolutamente crítico para prevenir incendios.

• Paso 1: Consulta el manual de la batería y del inversor: El fusible principal del sistema se dimensiona a menudo según la demanda máxima del inversor, que es el mayor consumidor del sistema.
• Paso 2: Determina la corriente máxima: Si no hay una recomendación clara, el fusible debe ser capaz de soportar la corriente máxima continua que demandará el inversor, pero debe fundirse antes de que el cableado o las baterías sufran daños.
• Paso 3: Elige el tipo de fusible: Para esta aplicación, se utilizan fusibles de alta capacidad y de acción lenta o fusibles diseñados específicamente para corriente continua (DC) de alto amperaje, como los fusibles de tipo ANL. Estos están diseñados para manejar los picos de arranque de los inversores sin fundirse innecesariamente, pero actuarán rápidamente en caso de un cortocircuito grave.

Este fusible principal se coloca lo más cerca posible del terminal positivo de la batería, protegiendo todo el circuito aguas abajo.

4. Inversor de Corriente

El inversor convierte la energía DC de las baterías en energía AC para tus electrodomésticos. El fusible que lo protege es, en la mayoría de los casos, el mismo fusible principal del banco de baterías mencionado anteriormente, ya que el inversor es la carga más grande conectada a ellas.

Para calcularlo si no tienes la recomendación del fabricante:

1. Usa la fórmula de potencia: Potencia (W) / Voltaje (V) = Corriente (A).
2. Aplica el factor de seguridad: (Potencia del Inversor / Voltaje DC del Banco de Baterías) x 1.25.
3. Ejemplo: Para un inversor de 3000W en un sistema de 48V: (3000W / 48V) x 1.25 = 62.5A x 1.25 = 78.125A.
4. Redondea al tamaño superior: Deberías elegir el siguiente tamaño de fusible estándar disponible, que podría ser 80A o 100A.

Tabla Resumen de Dimensionamiento de Fusibles

Preguntas Frecuentes (FAQ)

¿Qué pasa si uso un fusible de mayor amperaje del recomendado?

Es extremadamente peligroso. Un fusible sobredimensionado no se fundirá cuando ocurra una sobrecorriente. Esto significa que la corriente excesiva pasará a través del cableado y los componentes, pudiendo sobrecalentarlos hasta el punto de derretir el aislamiento, dañar permanentemente el equipo o, en el peor de los casos, iniciar un incendio. El fusible no cumplirá su función protectora.

¿Y si uso uno de menor amperaje?

Esto no es peligroso, pero sí muy molesto. Un fusible infradimensionado se fundirá durante el funcionamiento normal del sistema, especialmente durante picos de consumo o de producción solar. Esto causará interrupciones constantes en tu suministro de energía y te obligará a reemplazar el fusible repetidamente. Es un indicativo de que el fusible no es el adecuado para la carga que debe soportar.

¿Puedo usar un fusible de coche en mi sistema solar?

No, nunca debes hacerlo. Los fusibles de coche están diseñados para sistemas de corriente alterna (AC) o de corriente continua (DC) de bajo voltaje y características muy diferentes. Los sistemas solares son de corriente continua (DC) y a voltajes más altos. La corriente DC crea un arco eléctrico mucho más persistente y difícil de extinguir cuando un fusible se funde. Los fusibles clasificados para DC están específicamente diseñados para sofocar este arco de forma segura. Usar un fusible AC en un circuito DC puede provocar que el arco no se extinga, manteniendo el circuito vivo y creando un riesgo extremo de incendio.

¿Dónde encuentro la información técnica de mis componentes?

La fuente de información más fiable es siempre la hoja de datos (datasheet) o el manual de instalación que viene con cada componente (panel, controlador, inversor, batería). Estos documentos contienen todas las especificaciones críticas, incluyendo corrientes, voltajes y, a menudo, las recomendaciones de protección específicas del fabricante.

En conclusión, la elección e instalación de los fusibles adecuados es un pilar fundamental en la construcción de un sistema de energía solar seguro, fiable y duradero. Tomarse el tiempo para entender y calcular correctamente estos pequeños dispositivos de protección es una de las mejores inversiones que puedes hacer en tu tranquilidad y en la vida útil de tu equipo. Ante la duda, consulta siempre a un profesional cualificado.
