Regulador de Carga Solar: El Orden de Conexión

En el corazón de cada sistema de energía solar fotovoltaica aislado (off-grid) se encuentra un componente pequeño pero fundamental: el regulador o controlador de carga solar. Este dispositivo es el cerebro que gestiona el flujo de energía entre tus paneles solares, tus baterías y tus consumos. Sin embargo, su eficacia y la seguridad de todo el sistema dependen de un detalle que a menudo se pasa por alto: el orden correcto de conexión. Un simple error en este procedimiento puede llevar a un mal funcionamiento, a una reducción de la vida útil de tus baterías o, en el peor de los casos, a dañar irreversiblemente los componentes. En esta guía completa, desglosaremos todo lo que necesitas saber sobre los reguladores de carga y, lo más importante, cómo conectarlos correctamente para garantizar un rendimiento óptimo y duradero.

¿Qué es Exactamente un Regulador de Carga Solar?

Un regulador de carga solar es un dispositivo electrónico que se instala entre los paneles fotovoltaicos y el banco de baterías en un sistema solar autónomo. Su función principal es proteger las baterías, que suelen ser el componente más costoso y delicado del sistema. Actúa como un guardián inteligente, asegurando que las baterías reciban la cantidad justa de energía, en el voltaje y corriente adecuados.

Las funciones clave de un regulador de carga incluyen:

• Prevención de Sobrecarga: Cuando las baterías están completamente cargadas, el regulador corta o reduce drásticamente el flujo de energía desde los paneles solares. Esto evita el “gaseado” y el sobrecalentamiento, fenómenos que destruyen las baterías de plomo-ácido y degradan las de litio.
• Prevención de Descarga Profunda (LVD): Algunos modelos incluyen una función de Desconexión por Bajo Voltaje (Low Voltage Disconnect). Si el nivel de carga de la batería cae por debajo de un umbral seguro, el regulador desconecta los consumos (cargas) para evitar una descarga excesiva que dañaría permanentemente la batería.
• Bloqueo de Corriente Inversa: Durante la noche, cuando los paneles no producen energía, podrían actuar como un consumidor y drenar lentamente la energía de las baterías. El regulador impide este flujo de corriente en sentido inverso, protegiendo tu energía almacenada.
• Gestión de Carga por Etapas: Los reguladores modernos utilizan algoritmos de carga de varias etapas (Bulk, Absorption, Float) para cargar las baterías de la manera más eficiente y saludable posible, lo que maximiza su vida útil.

El Orden de Conexión y Desconexión: La Regla de Oro

Aquí llegamos al punto más crítico de la instalación. El orden en que conectas los cables a los terminales del regulador no es arbitrario. Seguir la secuencia correcta es fundamental para que el dispositivo se configure adecuadamente y para evitar picos de voltaje que puedan dañarlo.

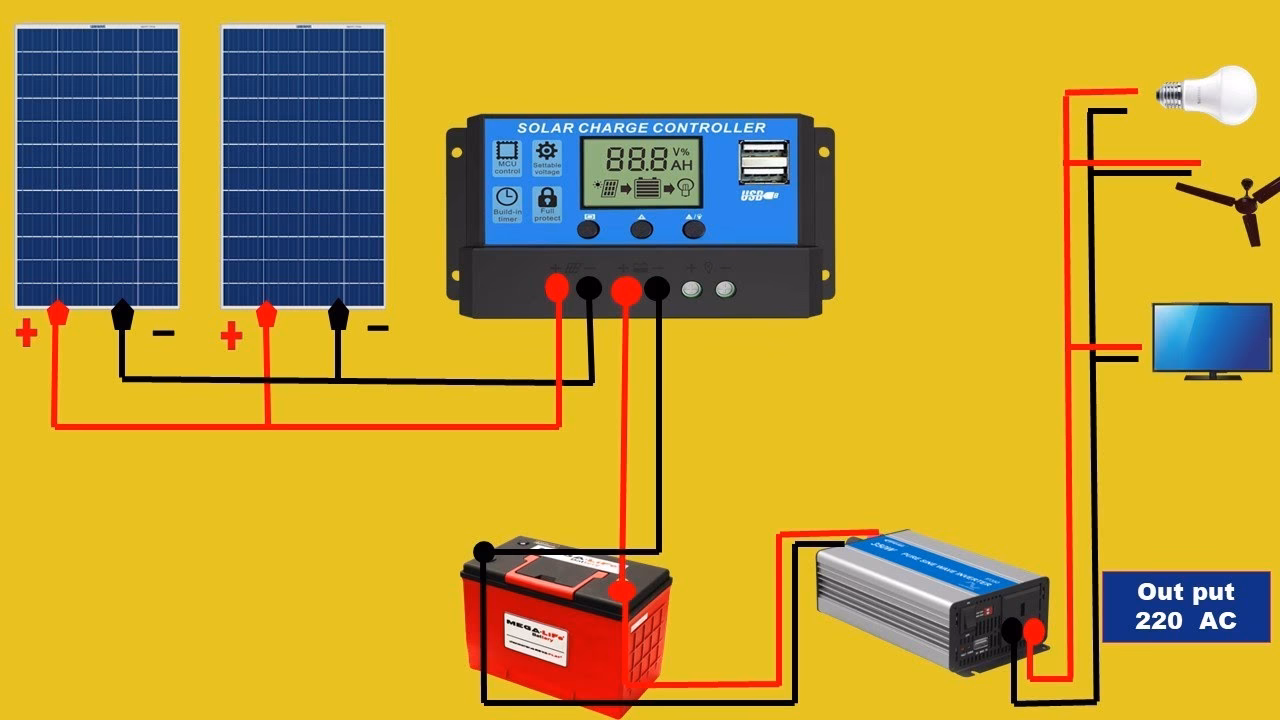

Orden Correcto de CONEXIÓN:

1. Batería al Regulador: Siempre, sin excepción, debes conectar primero el banco de baterías al regulador de carga. La razón es simple: el regulador necesita recibir energía de la batería para “despertar”, encender su microprocesador y, lo más importante, autoconfigurar el voltaje del sistema (12V, 24V, 48V). Si conectas los paneles primero, el regulador recibirá un voltaje alto y no regulado sin tener una referencia, lo que puede confundirlo o dañarlo. Conecta primero el cable positivo (+) y luego el negativo (-).
2. Paneles Solares al Regulador: Una vez que el regulador está encendido y ha reconocido el voltaje de la batería (generalmente indicado por luces LED), es seguro conectar los paneles fotovoltaicos. El regulador ahora está listo para recibir y gestionar la energía que estos producen.
3. Cargas/Consumos (DC) al Regulador: Si tu regulador tiene terminales de salida de carga (Load) y vas a alimentar consumos de corriente continua (DC) como luces o ventiladores, este es el último paso. Esto permite que el regulador gestione también la energía que se consume.

En resumen, la secuencia es: Batería -> Paneles -> Cargas.

Orden Correcto de DESCONEXIÓN:

Para realizar mantenimiento o cualquier cambio en el sistema, el orden de desconexión es exactamente el orden inverso al de conexión:

1. Desconectar Cargas/Consumos (DC).
2. Desconectar Paneles Solares.
3. Desconectar Batería.

Seguir esta disciplina te ahorrará muchos problemas y protegerá tu inversión. Es altamente recomendable instalar interruptores o seccionadores en cada línea (batería, paneles y cargas) para facilitar estas operaciones de forma segura.

Tipos de Reguladores: PWM vs. MPPT

No todos los reguladores son iguales. Existen dos tecnologías principales en el mercado, y la elección entre una y otra puede impactar significativamente la eficiencia de tu sistema.

• PWM (Pulse Width Modulation – Modulación por Ancho de Pulsos): Son más sencillos y económicos. Funcionan como un interruptor electrónico que conecta y desconecta rápidamente los paneles de la batería para mantener el voltaje adecuado. Son una buena opción para sistemas pequeños y de bajo presupuesto, especialmente cuando el voltaje nominal del panel solar es muy cercano al de la batería (ej. un panel de 36 células para una batería de 12V).

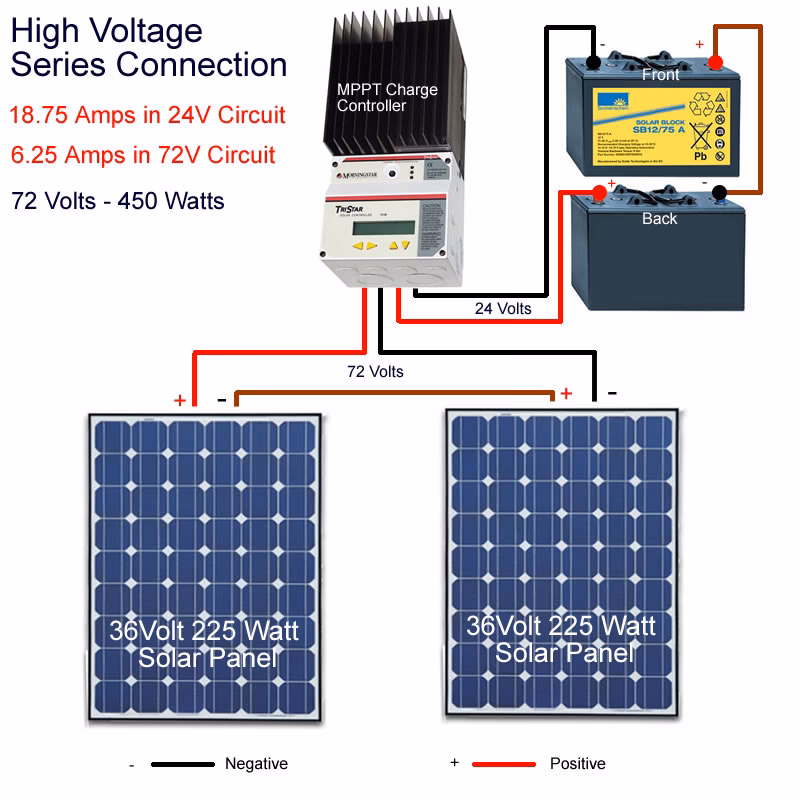

• MPPT (Maximum Power Point Tracking – Seguimiento del Punto de Máxima Potencia): Son más avanzados y eficientes. Actúan como un convertidor de voltaje y corriente DC-DC. Buscan constantemente el punto de máxima potencia del panel solar, que varía con la irradiación y la temperatura. Pueden convertir un voltaje alto de los paneles a un voltaje más bajo para la batería, aumentando la corriente de carga. Esto resulta en una ganancia de eficiencia de hasta un 30% en comparación con los PWM, especialmente en climas fríos o con cielos nublados.

Tabla Comparativa: PWM vs. MPPT

¿Y si tengo Consumos de Corriente Alterna (AC)?

La mayoría de los electrodomésticos funcionan con Corriente Alterna (AC), no con la Corriente Continua (DC) que proporcionan las baterías. Para alimentarlos, necesitas un inversor de corriente.

Es crucial entender que el inversor, especialmente los de mayor potencia, NUNCA debe conectarse a la salida de carga (Load) del regulador. Los inversores pueden tener picos de arranque muy altos que excederían la capacidad de esa salida, dañando el controlador. La conexión correcta es conectar el inversor directamente a la batería, utilizando cables de la sección adecuada y con un fusible de protección en la línea positiva.

Preguntas Frecuentes (FAQ)

¿Qué pasa si conecto los paneles antes que la batería?

Al conectar los paneles primero, el regulador recibe un voltaje alto y variable sin una referencia estable. Esto puede causar que no detecte correctamente el voltaje del sistema (12V vs 24V), que opere en un modo de error o, en el peor de los casos, que sus componentes internos sufran daños por sobretensión.

¿Cómo puedo saber si mi regulador de carga está funcionando?

La forma más sencilla es observar los indicadores LED del propio dispositivo, que suelen mostrar el estado de la carga y la batería. Una prueba práctica es medir el voltaje en los terminales de la batería con un multímetro. Con los paneles conectados y en un día soleado, deberías ver que el voltaje es más alto que el voltaje de reposo de la batería (por ejemplo, 13.5V – 14.5V durante la carga, en un sistema de 12V). Si desconectas los paneles, el voltaje debería bajar lentamente.

¿Es obligatorio usar un regulador? ¿No puedo conectar un panel directo a la batería?

Técnicamente, para un panel muy pequeño (menos de 5W) y una batería grande (como la de un coche), el riesgo es bajo. Sin embargo, para cualquier panel de tamaño considerable, es una práctica extremadamente riesgosa. Conectar un panel directamente sobrecargará la batería sin control, provocando que hierva el electrolito, reduciendo drásticamente su vida útil y creando un riesgo de seguridad. El regulador es una inversión pequeña para proteger tu batería, que es mucho más cara.

¿Necesito instalar fusibles en mi sistema?

Sí, absolutamente. La seguridad es primordial. Debes instalar un fusible o disyuntor en la línea positiva entre la batería y el regulador, y otro entre el regulador y los paneles. Si conectas un inversor, este también debe tener su propio fusible de alta capacidad entre la batería y él. Los fusibles protegen los equipos y los cables contra cortocircuitos, previniendo posibles incendios.
