Puesta a Tierra en Sistemas Solares Off-Grid

Instalar un sistema de energía solar aislado o off-grid es un paso emocionante hacia la autosuficiencia energética. Sin embargo, en medio de la elección de paneles, baterías e inversores, hay un aspecto fundamental que a menudo se subestima o se pasa por alto: la correcta puesta a tierra. Lejos de ser un detalle técnico opcional, la puesta a tierra es una columna vertebral para la seguridad, la protección y el funcionamiento adecuado de toda tu instalación. Entender qué es, por qué es crucial y cómo implementarla correctamente marcará la diferencia entre un sistema seguro y duradero y uno propenso a fallos y riesgos eléctricos.

¿Qué Significa Realmente “Poner a Tierra”?

Antes de sumergirnos en el cómo, es vital entender el qué. En términos simples, la “puesta a tierra” es la creación de una conexión eléctrica directa y segura desde ciertos componentes de tu sistema solar a la propia Tierra. La Tierra tiene una enorme capacidad para absorber y disipar cargas eléctricas. Por lo tanto, esta conexión proporciona un camino de baja resistencia para que la corriente eléctrica no deseada (causada por fallos, sobretensiones o rayos) se descargue de forma segura, en lugar de pasar a través de una persona o dañar equipos sensibles.

Es crucial diferenciar dos conceptos que a menudo se confunden. “Tierra” es simplemente un punto de referencia de voltaje cero. No siempre es lo mismo que el conductor “Neutro” en un sistema de corriente alterna (AC). En un sistema solar, nos encontraremos con dos tipos principales de puesta a tierra que cumplen funciones diferentes pero complementarias.

Tipos de Puesta a Tierra en un Sistema Solar Aislado

Para una instalación completa y segura, debemos considerar dos circuitos de tierra distintos: la puesta a tierra de equipos y la puesta a tierra del sistema eléctrico.

1. Puesta a Tierra de Equipos (Conexión a Chasis)

Esta es quizás la más intuitiva. Consiste en conectar todas las partes metálicas expuestas y no conductoras de corriente de tu sistema a un punto común de tierra. Esto incluye:

• Los marcos de los paneles solares.
• Las estructuras de montaje o racks.
• La carcasa metálica del inversor.
• La carcasa del controlador de carga.
• Cajas de conexiones y cualquier otro componente con chasis metálico.

El objetivo principal es la seguridad personal. Imagina que un cable con corriente dentro del inversor se suelta y toca la carcasa metálica. Sin una puesta a tierra, la carcasa se energizaría y cualquiera que la tocara recibiría una descarga eléctrica peligrosa. Con una correcta puesta a tierra del equipo, esa corriente de falla tiene un camino directo y de muy baja resistencia hacia la tierra, lo que provocaría que el fusible o disyuntor correspondiente se dispare, interrumpiendo el flujo de electricidad y eliminando el peligro.

2. Puesta a Tierra del Sistema (Conexión Eléctrica)

Este tipo de puesta a tierra implica conectar uno de los conductores que transportan corriente a la tierra. En la mayoría de los sistemas solares de corriente continua (DC), este es el conductor negativo. En el lado de corriente alterna (AC) del inversor, sería el conductor neutro.

El objetivo es estabilizar el voltaje del sistema con respecto a la tierra. Al fijar un conductor a un potencial de 0 voltios (tierra), se crea un punto de referencia estable. Esto es fundamental para el funcionamiento de dispositivos de protección contra sobretensiones y para algunos equipos sensibles que requieren esta referencia para operar correctamente. De hecho, muchos inversores modernos no funcionarán o mostrarán un código de error si no detectan una adecuada puesta a tierra del sistema.

Las 3 Razones Clave para una Puesta a Tierra Adecuada

Ya hemos insinuado los motivos, pero vamos a desglosarlos para que no quede ninguna duda sobre su importancia.

1. Seguridad ante todo: Es la razón principal. Protege a las personas de descargas eléctricas mortales en caso de un fallo de aislamiento o un cortocircuito.
2. Protección contra sobretensiones y rayos: Un sistema solar, especialmente los paneles en el techo, es un imán para la electricidad estática y un blanco potencial para los rayos. Una buena puesta a tierra proporciona una ruta segura para que esta energía masiva se disipe en el suelo, protegiendo tu costoso inversor, controlador y baterías de ser destruidos.
3. Requisito funcional de los equipos: Como mencionamos, muchos inversores y cargas de AC (electrodomésticos con enchufes de tres clavijas) están diseñados para funcionar con un sistema puesto a tierra. La tercera clavija es la de tierra, y es esencial para su seguridad y, a veces, para su simple funcionamiento.

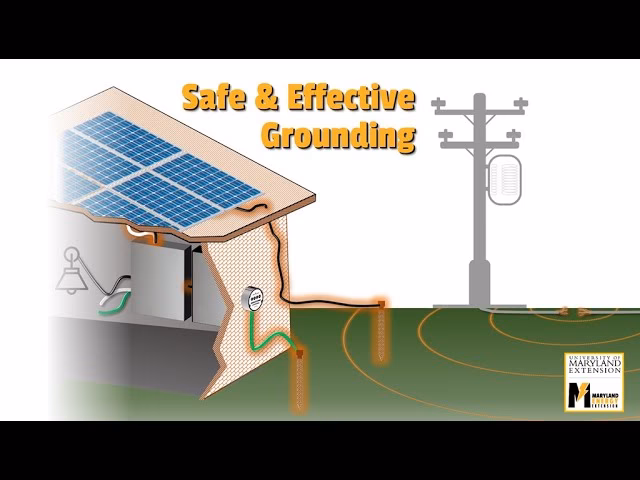

Guía Práctica: ¿Cómo Poner a Tierra tu Sistema Off-Grid?

Ahora que el “porqué” está claro, veamos el “cómo”. El componente central de nuestro sistema de puesta a tierra es el electrodo de puesta a tierra, comúnmente conocido como jabalina.

Paso 1: Instalar la Jabalina

Una jabalina es una varilla larga de metal (generalmente de acero recubierto de cobre) que se clava en el suelo. Para ser efectiva, debe estar en buen contacto con tierra húmeda. La longitud estándar suele ser de 2.5 metros. Debe clavarse verticalmente en su totalidad. Si encuentras roca, puedes instalarla en un ángulo de hasta 45 grados o, como última opción, enterrarla en una zanja de al menos 75 cm de profundidad.

Paso 2: El Conductor de Puesta a Tierra

Desde la jabalina, se debe tender un cable de cobre grueso hasta un punto de conexión central, como una barra de distribución de tierra (bus bar) en tu centro de control de potencia. El tamaño de este cable es crucial y depende de la corriente máxima de tu sistema; consulta los códigos eléctricos locales o el manual de tu inversor, pero un cable de cobre desnudo de 6 AWG (16 mm²) es un buen punto de partida para muchos sistemas residenciales.

Paso 3: Crear una Unión Equipotencial

El concepto de “unión equipotencial” suena complejo, pero simplemente significa que todas las partes metálicas están conectadas eléctricamente entre sí y al mismo potencial de tierra. Esto evita que se generen diferencias de voltaje peligrosas entre dos piezas metálicas que puedas tocar simultáneamente.

• Paneles y Montajes: Utiliza terminales de tierra (lugs) diseñados específicamente para paneles solares para conectar un cable de cobre desde el marco de cada panel hasta la estructura de montaje metálica. Luego, conecta la estructura de montaje con un cable más grueso al bus bar de tierra central.
• Equipos (Inversor, Controlador, etc.): Cada equipo principal tiene un tornillo o terminal de tierra específico en su chasis. Conecta un cable de cobre desde cada uno de estos terminales hasta tu bus bar de tierra central.

Paso 4: Realizar la Puesta a Tierra del Sistema

Este es el paso más delicado. Debes crear una sola conexión entre uno de los conductores de corriente y tu sistema de puesta a tierra. Esto se conoce como el “puente de unión sistema-tierra”.

• Lado DC: Generalmente, se conecta el terminal negativo del circuito DC al bus bar de tierra. Este puente se realiza en un solo punto, a menudo dentro de una caja de desconexión principal o en el centro de distribución de energía.
• Lado AC: De manera similar, el conductor neutro del lado AC se conecta al bus bar de tierra en un solo punto, típicamente en el panel de distribución principal de AC.

¡Atención! Es vital realizar esta conexión en un solo punto para evitar los “bucles de tierra”, que pueden causar interferencias y problemas de seguridad. Siempre, siempre, consulta el manual de tu inversor. Algunos modelos, especialmente los sin transformador, tienen requisitos muy específicos y podrían dañarse si se ponen a tierra de forma incorrecta.

Tabla Comparativa: Puesta a Tierra de Equipo vs. Sistema

Preguntas Frecuentes (FAQ)

¿Necesito una jabalina separada para mi sistema solar si mi casa ya tiene una?

Generalmente, se recomienda interconectar el sistema de puesta a tierra del sistema solar con el sistema de puesta a tierra existente de la casa. Esto crea un único plano de tierra equipotencial, que es más seguro. Crear dos sistemas de tierra separados y no conectados puede ser peligroso. Consulta con un electricista cualificado para asegurar una correcta interconexión.

¿Qué tamaño de cable debo usar para la puesta a tierra?

Depende de la corriente nominal de tu sistema. Como regla general, el conductor que va desde el bus bar central a la jabalina debe ser de al menos 16 mm² (6 AWG). Los cables que conectan los equipos individuales pueden ser más delgados, pero siempre deben cumplir con lo especificado en los manuales de los equipos y las normativas locales.

¿Qué pasa si no pongo a tierra mi sistema solar?

Te expones a riesgos significativos. Aumenta drásticamente el peligro de electrocución para ti y tu familia. Tus equipos quedan vulnerables a daños por sobretensiones o rayos, lo que podría anular sus garantías. Además, es probable que el sistema no funcione de manera estable o que ciertos aparatos no operen correctamente.

Conclusión

La puesta a tierra no es un área donde se deba escatimar o tomar atajos. Es una inversión fundamental en la seguridad y la longevidad de tu sistema solar off-grid. Al comprender la diferencia entre la puesta a tierra de equipos y la del sistema, y al seguir los pasos para una instalación correcta utilizando una jabalina y una unión equipotencial, estarás construyendo un sistema de energía no solo independiente, sino también robusto y, sobre todo, seguro. Ante la duda, la consulta con un profesional no es un gasto, es una garantía.
