Voltaje en Paneles Solares: El Límite Oculto

La energía solar es una inversión inteligente y sostenible, pero como cualquier tecnología, tiene sus particularidades técnicas. Una de las más comunes y menos comprendidas por los propietarios es el fenómeno de la sobretensión. ¿Alguna vez has notado que tu sistema solar deja de producir en los días más soleados, justo cuando debería estar a pleno rendimiento? La causa podría ser un voltaje demasiado alto en la red eléctrica local. Este artículo desglosa qué es el voltaje, por qué un exceso puede ser perjudicial para tu producción solar y qué puedes hacer al respecto.

¿Qué es el Voltaje y por qué es Crucial para tu Sistema Solar?

Para entender el problema, primero debemos aclarar qué es el voltaje. De forma sencilla, el voltaje es la ‘presión’ o la fuerza que impulsa la corriente eléctrica a través de los cables, tanto en tu hogar como en la red eléctrica general. Tu inversor solar convierte la energía de corriente continua (CC) de los paneles en corriente alterna (CA), que es la que usan tus electrodomésticos. Para que esta energía fluya desde tu casa hacia la red (cuando produces más de lo que consumes), el inversor debe generar un voltaje ligeramente superior al de la red.

La red eléctrica está diseñada para operar dentro de un rango de voltaje específico. Generalmente, el voltaje nominal es de unos 230 voltios (V), con un margen de tolerancia que puede ir desde 216V hasta 253V. Si el voltaje es demasiado bajo, tus aparatos pueden funcionar mal o apagarse. Si es demasiado alto, se desperdicia energía y, lo que es más importante para los propietarios de sistemas solares, puede causar problemas serios de rendimiento.

El Problema de la Sobretensión: Cuando tu Inversor se Rinde

La sobretensión ocurre cuando el voltaje en la red eléctrica supera el límite máximo permitido por el inversor (generalmente, por encima de 253V-258V). Esto sucede con mayor frecuencia en áreas con una alta concentración de instalaciones solares, especialmente durante las horas de máximo sol (mediodía) y bajo consumo local.

Imagina que la red eléctrica es una tubería de agua ya llena. Si intentas meter más agua (electricidad) en ella, la presión (voltaje) aumentará. Cuando muchos sistemas solares inyectan energía a la vez, el voltaje de la red local sube. Si este voltaje sube demasiado, tu inversor se enfrenta a una ‘contrapresión’ que no puede superar. En lugar de forzar y arriesgarse a dañar el equipo o la red, su mecanismo de protección se activa y se desconecta temporalmente. Esto se conoce como desconexión por sobretensión.

Consecuencias Directas de la Sobretensión

• Pérdida de Producción: Cada vez que el inversor se desconecta, tu sistema deja de generar electricidad. Estas desconexiones pueden durar desde unos segundos hasta varios minutos y repetirse múltiples veces al día.
• Reducción de Ingresos: Si participas en un programa de compensación de excedentes (feed-in tariff), cada vatio que no inyectas a la red es dinero que pierdes. Estudios han demostrado que las pérdidas anuales pueden variar desde unos pocos euros hasta varios cientos, dependiendo de la gravedad del problema.
• Limitación de Potencia (Ramping Down): Los inversores más modernos, antes de desconectarse por completo, intentan reducir gradualmente la potencia que generan para evitar alcanzar el límite de voltaje. Esto significa que, aunque no se apague, tu sistema no estará funcionando a su máxima capacidad. Por ejemplo, si el voltaje de la red alcanza los 256V, tu inversor podría limitarse al 68% de su capacidad total.

Soluciones para Combatir la Sobretensión en tu Instalación

Afortunadamente, existen varias formas de mitigar o solucionar los problemas de sobretensión. Algunas dependen de ti y tu instalador, y otras de la compañía eléctrica distribuidora.

1. Mejoras en tu Sistema Fotovoltaico

La mejor solución suele ser la instalación de un inversor trifásico. En una instalación monofásica, toda la energía se inyecta a la red a través de un solo cable, lo que provoca un mayor aumento de voltaje. Un sistema trifásico distribuye la corriente en tres cables, dividiendo la ‘presión’ y reduciendo significativamente el aumento de voltaje. Esto lo convierte en la opción ideal para sistemas de mayor tamaño o en zonas con redes eléctricas débiles.

2. Acciones a Nivel de Red Eléctrica

La responsabilidad final de mantener el voltaje de la red dentro de los límites legales es de tu compañía distribuidora. Si experimentas desconexiones frecuentes, puedes tomar las siguientes medidas:

• Contacta a tu Instalador: El primer paso es que un técnico cualificado revise tu instalación y la configuración del inversor para descartar problemas internos.
• Presenta una Reclamación: Si se confirma que el problema es externo, puedes presentar una reclamación a la compañía eléctrica. Ellos están legalmente obligados a investigar.
• Monitoreo y Solución: La compañía probablemente instalará un monitor de voltaje en tu zona. Este proceso puede tardar varios meses. Si se confirma que el voltaje es consistentemente alto, deberán tomar medidas correctivas, como ajustar la configuración del transformador local o reemplazar cables de la red por otros más gruesos que ofrezcan menos resistencia y, por tanto, contribuyan menos al aumento de voltaje.

Tabla Comparativa: Inversor Monofásico vs. Trifásico

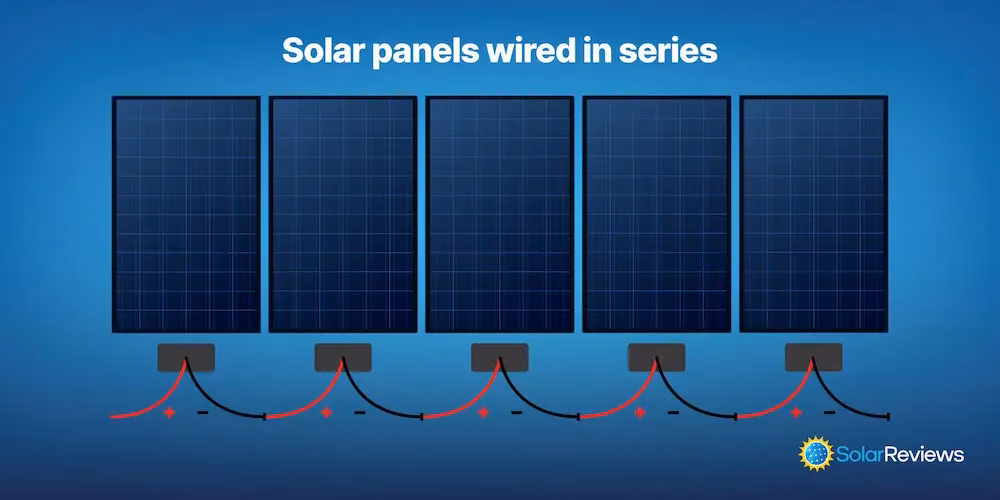

Un Concepto Diferente: Voltaje Máximo de la Cadena de Paneles

Es importante no confundir la sobretensión de la red de CA con el voltaje máximo de la cadena (o ‘string’) de paneles solares. Este último se refiere al voltaje del lado de corriente continua (CC) del sistema, es decir, la energía que va desde los paneles hasta el inversor.

Cada inversor tiene un límite máximo de voltaje de entrada que no debe superarse, comúnmente 600V o 1000V. Al diseñar una instalación, el técnico debe calcular el voltaje total de los paneles conectados en serie para asegurarse de que no exceda este límite, incluso en las condiciones más frías (cuando el voltaje de los paneles es más alto).

Por ejemplo, si un inversor tiene un límite de 600V y se usan paneles con un voltaje de circuito abierto de 49.5V, no se podrían conectar más de 12 paneles en serie (12 x 49.5V = 594V). Superar este límite podría dañar permanentemente el inversor. Este es un parámetro de diseño, mientras que la sobretensión de la red es un problema operativo.

Preguntas Frecuentes (FAQ)

¿La sobretensión puede dañar mi sistema solar?

No directamente. Los inversores modernos están diseñados con sistemas de protección que los apagan antes de que se produzca cualquier daño. El principal perjuicio es la pérdida de producción y los ingresos asociados, no un daño físico al equipo.

¿La energía solar desestabiliza la red eléctrica?

Esta es una idea errónea común. La energía solar no desestabiliza la red por sí misma. El problema surge cuando la infraestructura de la red no está modernizada para gestionar el flujo bidireccional de energía y los aumentos de voltaje que la generación distribuida conlleva. Una red bien gestionada puede manejar una alta penetración de energía solar sin problemas.

¿Cómo puedo saber si mi inversor se está desconectando por sobretensión?

La mayoría de los inversores registran los eventos de error. Puedes consultar la pantalla del inversor o su aplicación de monitoreo para ver si hay códigos de error relacionados con ‘sobretensión de red’ o ‘grid overvoltage’. Otra pista es una caída repentina a cero en la producción durante las horas de más sol en un día despejado.

¿A quién debo llamar primero si sospecho de este problema?

Tu primer contacto debe ser siempre la empresa que te instaló el sistema. Ellos pueden diagnosticar el problema, revisar la configuración del inversor y orientarte sobre los siguientes pasos, incluyendo cómo proceder con una reclamación a la compañía eléctrica si es necesario.
