Prueba de Aislamiento en Paneles Solares: Guía

La instalación de un sistema de paneles solares es una inversión inteligente en energía limpia y ahorro a largo plazo. Sin embargo, como cualquier equipo eléctrico, requiere un mantenimiento adecuado para asegurar su funcionamiento óptimo y, sobre todo, seguro. Uno de los procedimientos más críticos, aunque a menudo pasado por alto, es la prueba de resistencia de aislamiento. Este chequeo es fundamental para verificar la integridad de los componentes del sistema, prevenir fallos catastróficos, y garantizar que la electricidad generada se mantenga donde debe estar: fluyendo hacia tu hogar o negocio, y no escapándose peligrosamente a tierra.

¿Qué es la Resistencia de Aislamiento y por qué es Crucial?

Imagina los cables de tu sistema fotovoltaico como tuberías de agua. El aislamiento es el material que recubre esas tuberías para evitar fugas. En el mundo eléctrico, el aislamiento es un material con una resistencia eléctrica extremadamente alta que envuelve a los conductores (los cables). Su única función es confinar la corriente eléctrica a su ruta designada. La “resistencia de aislamiento” es, por tanto, una medida de cuán efectivo es ese material para prevenir “fugas” de corriente.

Con el tiempo, este aislamiento puede deteriorarse debido a factores ambientales como la radiación UV, cambios de temperatura, humedad, suciedad, o daños mecánicos (roedores, roces, etc.). Un aislamiento deficiente puede provocar:

• Pérdida de rendimiento: La energía que se fuga a tierra es energía que no aprovechas, reduciendo la eficiencia de tu sistema.
• Riesgos de seguridad: Las fugas de corriente pueden electrificar partes metálicas del sistema, como los marcos de los paneles o las estructuras de montaje, creando un grave peligro de descarga eléctrica para personas y animales.
• Peligro de incendio: Una fuga a tierra puede generar un arco eléctrico, una fuente de calor intensa que puede iniciar un incendio.
• Daño al equipo: Las corrientes de fuga pueden dañar componentes sensibles del sistema, como el inversor solar, llevando a costosas reparaciones.

Por estas razones, realizar mediciones periódicas es una parte esencial del mantenimiento preventivo, especialmente en instalaciones comerciales donde es a menudo un requisito obligatorio por normativa.

La Herramienta Clave: El Medidor de Aislamiento o Megóhmetro

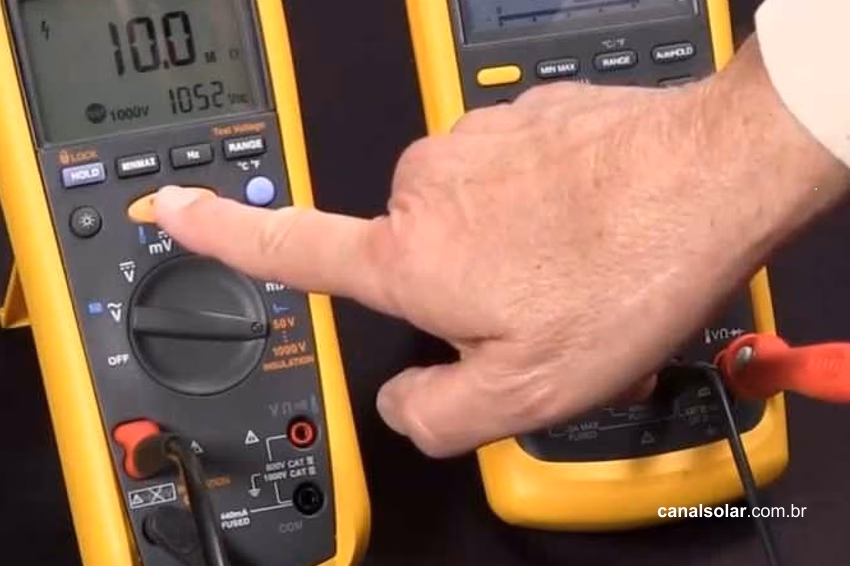

Esta prueba no se puede realizar con un multímetro común. Se necesita un instrumento especializado llamado medidor de resistencia de aislamiento, también conocido como megóhmetro. Este dispositivo funciona aplicando una tensión de corriente continua (CC) alta y controlada al circuito que se está probando. Al medir la pequeña cantidad de corriente que logra “fugarse” a través del aislamiento, el megóhmetro calcula la resistencia utilizando la Ley de Ohm (Resistencia = Tensión / Corriente). El resultado se expresa en megaohmios (MΩ), una unidad que representa millones de ohmios, indicando una resistencia muy alta.

Cómo Probar la Resistencia de Aislamiento de Paneles Solares: Paso a Paso

Realizar esta prueba implica trabajar con tensiones peligrosas. Por lo tanto, debe ser llevada a cabo únicamente por un profesional cualificado con experiencia en sistemas fotovoltaicos. A continuación, se describe el procedimiento general.

1. Preparación y Seguridad Ante Todo

La seguridad es la prioridad número uno. Antes de comenzar, es imprescindible:

• Desconectar completamente el sistema fotovoltaico. Esto incluye apagar los seccionadores de CC del lado de los paneles y los interruptores de CA del lado del inversor.
• Esperar varios minutos para que los condensadores internos del inversor se descarguen por completo.
• Utilizar siempre el equipo de protección personal (EPP) adecuado, incluyendo guantes aislantes y gafas de seguridad.
• Asegurarse de que las condiciones meteorológicas sean secas. La humedad puede falsear los resultados y aumentar el riesgo eléctrico.

2. El Procedimiento de Medición

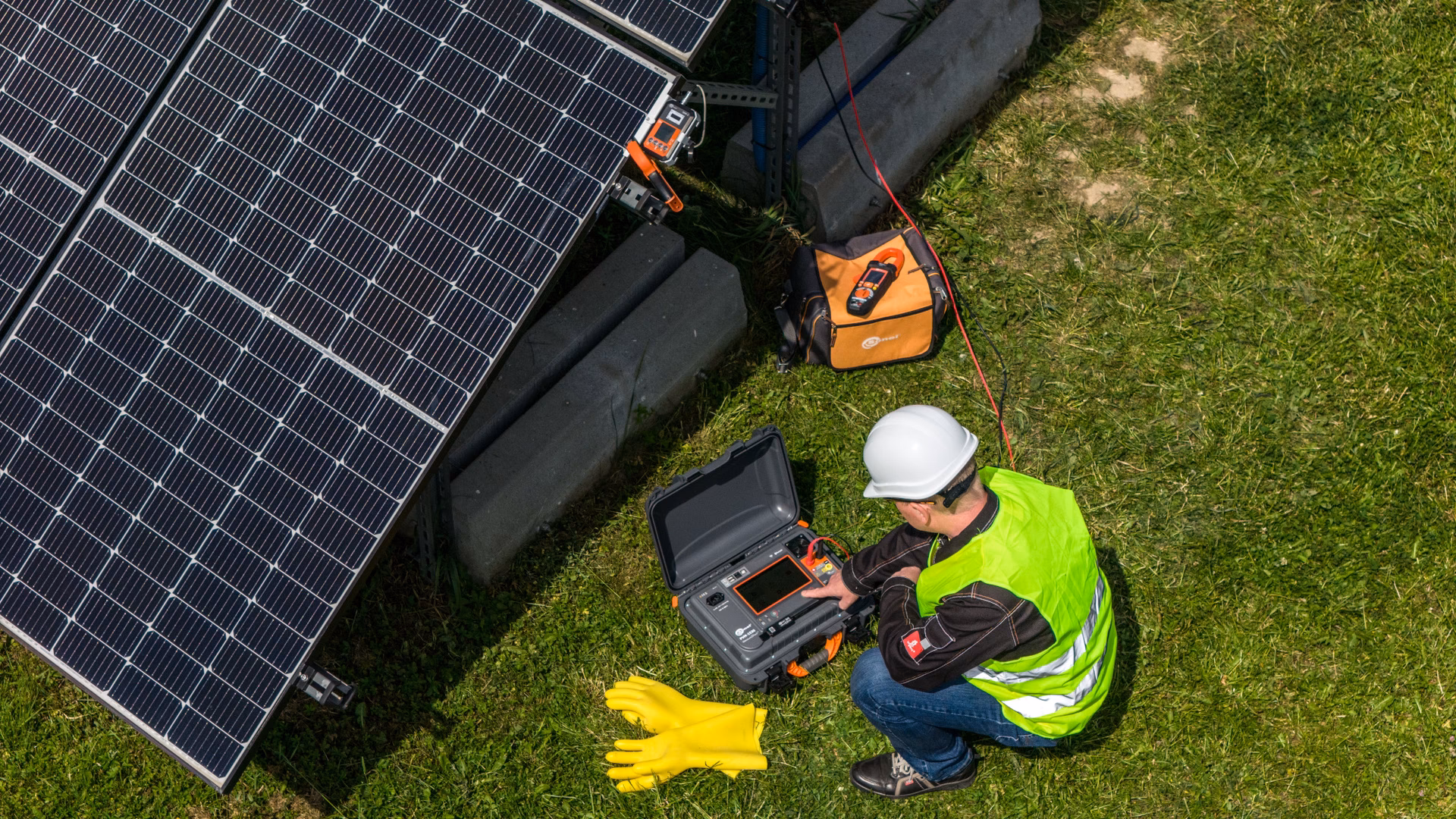

El objetivo es medir la resistencia entre los conductores portadores de corriente (positivo y negativo) y la toma de tierra del sistema (generalmente, el marco metálico de los paneles).

1. Configurar el Megóhmetro: Se selecciona la tensión de prueba adecuada. Para la mayoría de los sistemas fotovoltaicos residenciales y comerciales, la tensión de prueba estándar es de 1000 V CC.
2. Conectar las Sondas: Se realiza la prueba de la siguiente manera:
• Prueba 1 (Negativo a Tierra): Se conecta la sonda positiva (+) del megóhmetro al conductor de puesta a tierra (PE) o a una parte metálica limpia del marco del panel. La sonda negativa (-) del megóhmetro se conecta al terminal negativo del string de paneles que se va a probar.
• Prueba 2 (Positivo a Tierra): Se mantiene la sonda positiva (+) del megóhmetro en la toma de tierra. La sonda negativa (-) del megóhmetro se conecta al terminal positivo del string de paneles.
3. Realizar la Prueba: Se activa el megóhmetro para que aplique la tensión de 1000 V durante aproximadamente un minuto. Es importante mantener la prueba durante este tiempo para permitir que las corrientes iniciales se estabilicen.

3. Interpretación de los Resultados

Una vez completada la prueba, el megóhmetro mostrará un valor de resistencia. La regla general es clara:

• Resultado Aceptable: La resistencia de aislamiento no debe ser inferior a 1 MΩ (un megaohmio). Un valor superior es siempre mejor e indica un aislamiento saludable.
• Resultado Inaceptable: Si la lectura es inferior a 1 MΩ, existe un fallo de aislamiento en el sistema. Esto requiere una investigación inmediata para localizar y corregir el problema antes de volver a poner el sistema en funcionamiento.

Profundizando en la Medición: Las Tres Corrientes

Cuando el megóhmetro realiza la medición, la corriente total que detecta se compone de tres elementos distintos. Entenderlos ayuda a comprender por qué la lectura de resistencia cambia al inicio de la prueba y luego se estabiliza.

1. Corriente de Carga Capacitiva: Al principio, una corriente relativamente alta fluye para cargar la capacitancia natural del cableado. Esta corriente disminuye exponencialmente y desaparece en pocos segundos.
2. Corriente de Absorción Dieléctrica: Es la corriente necesaria para realinear las moléculas del material aislante bajo la influencia del campo eléctrico aplicado. Tarda más en disminuir que la corriente capacitiva, estabilizándose después de uno o varios minutos.
3. Corriente de Fuga Real: Esta es la corriente que realmente fluye a través y sobre la superficie del aislamiento. Es la medida que nos interesa, ya que indica la calidad del aislamiento. Idealmente, esta corriente es muy baja y se mantiene constante durante la prueba.

Por esta razón, la medición no es instantánea. Se debe esperar a que las dos primeras corrientes (de carga y absorción) se reduzcan a casi cero para que el instrumento mida con precisión la verdadera corriente de fuga y, por ende, la resistencia real del aislamiento.

Tabla Comparativa de Parámetros de Prueba

Preguntas Frecuentes (FAQ)

¿Con qué frecuencia debo realizar esta prueba?

Se recomienda realizar una prueba de resistencia de aislamiento en tres momentos clave: durante la puesta en marcha inicial del sistema (para verificar una correcta instalación), después de cualquier trabajo de mantenimiento o reparación importante, y de forma periódica cada 2-3 años como parte de una revisión de rutina para detectar la degradación del aislamiento con el tiempo.

¿Puedo hacer esta prueba yo mismo?

No. A menos que seas un electricista o técnico fotovoltaico cualificado y certificado, no debes intentar realizar esta prueba. El megóhmetro utiliza tensiones letales (hasta 1000V o más) que pueden causar lesiones graves o la muerte si no se manejan con la experiencia y el equipo de seguridad adecuados.

¿Qué hago si el resultado de la prueba es inferior a 1 MΩ?

Un resultado bajo indica un problema que debe ser localizado. El técnico deberá inspeccionar visualmente todo el cableado en busca de daños evidentes (cortes, abrasiones, cables pellizcados). Si no se encuentra nada, se procederá a probar secciones más pequeñas del sistema (panel por panel o strings más cortos) para aislar la ubicación exacta del fallo antes de proceder a su reparación o sustitución.

¿La hora del día afecta a la medición?

Sí, indirectamente. Las primeras horas de la mañana pueden tener una mayor humedad ambiental o rocío sobre los paneles, lo que puede afectar negativamente a la lectura. Es preferible realizar la prueba en un día seco y soleado, preferiblemente a media mañana, cuando la humedad se ha disipado.

En conclusión, la prueba de resistencia de aislamiento es un pilar fundamental para el mantenimiento y la seguridad de cualquier instalación solar fotovoltaica. Es un procedimiento técnico que valida la salud del sistema, protege tu inversión, maximiza el rendimiento y, lo más importante, garantiza la seguridad de las personas y la propiedad. No subestimes su importancia y asegúrate de que esté incluida en el plan de mantenimiento de tu sistema solar.
