Termografía: La Guía para Medir Temperatura

La medición de temperatura sin contacto se ha convertido en una herramienta indispensable en innumerables sectores, desde la inspección de edificios y sistemas eléctricos hasta el mantenimiento de paneles solares. La termografía, la ciencia detrás de esta tecnología, nos permite “ver” el calor que emiten los objetos. Sin embargo, obtener una lectura precisa no es tan simple como apuntar y disparar. Utilizar una cámara termográfica de manera eficaz requiere comprender los principios físicos que la rigen y los factores que pueden alterar una medición. Esta guía completa te sumergirá en la teoría y la práctica de la medición por infrarrojos, dándote los conocimientos necesarios para evitar errores comunes y obtener resultados fiables en tu trabajo diario.

¿Qué es la Termografía y Cómo Funciona?

En esencia, todo objeto con una temperatura superior al cero absoluto (-273.15 °C) emite energía en forma de radiación infrarroja. Esta radiación es invisible para el ojo humano, pero no para el detector de una cámara termográfica. El sensor de la cámara capta esta energía, la convierte en una señal eléctrica y, a continuación, la traduce en una imagen visible, llamada termograma. En esta imagen, diferentes colores representan diferentes temperaturas, permitiéndonos identificar patrones de calor, puntos calientes o fríos, y anomalías que de otro modo pasarían desapercibidas.

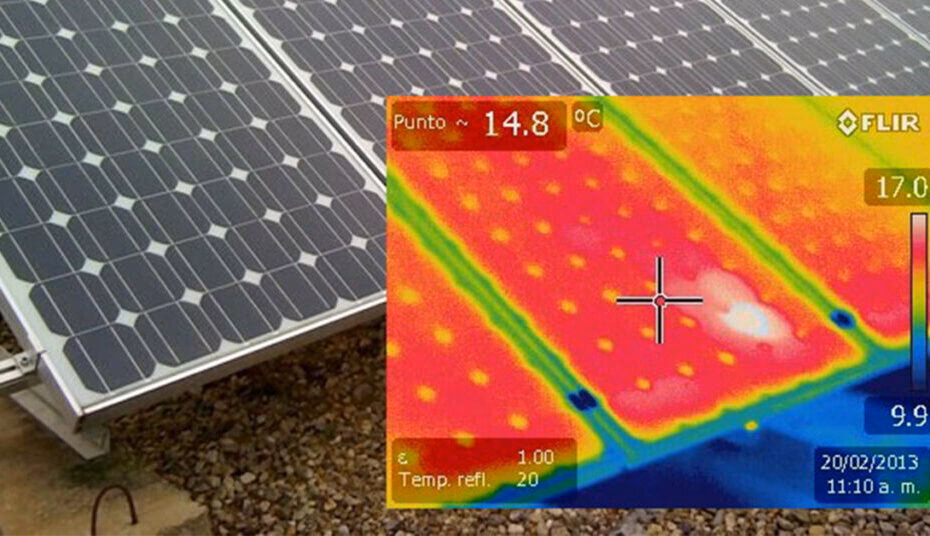

Es un error común pensar que las cámaras térmicas pueden ver “a través” de los objetos, como las paredes. En realidad, solo miden la temperatura de la superficie. Sin embargo, las anomalías térmicas en la superficie a menudo pueden indicar problemas subyacentes, como una fuga de agua dentro de un muro o una celda defectuosa en un panel fotovoltaico, debido a cómo el calor se transfiere por conducción.

Los 3 Pilares de la Medición Térmica: Emisividad, Reflexión y Transmisión

La radiación que una cámara termográfica detecta desde una superficie es una combinación de tres fenómenos diferentes. Comprenderlos es crucial para una medición correcta.

• Emisividad (ε): Es la capacidad de un material para emitir radiación infrarroja. Se mide en una escala de 0 a 1. Un objeto con una emisividad de 1.0 (un “cuerpo negro” teórico) emite el 100% de la energía infrarroja posible a su temperatura. Un objeto muy pulido, como un espejo, tiene una emisividad muy baja (cercana a 0).
• Reflectividad (ρ): Es la capacidad de un material para reflejar la radiación infrarroja de su entorno. Los objetos con baja emisividad tienen alta reflectividad. Esto significa que una cámara apuntando a un objeto metálico brillante no medirá tanto la temperatura del metal, sino la temperatura de los objetos circundantes que se reflejan en él.
• Transmisividad (τ): Es la capacidad de un material para permitir que la radiación infrarroja lo atraviese. La mayoría de los materiales sólidos y opacos tienen una transmisividad de cero. Por esta razón, no se puede medir la temperatura de un objeto a través de un cristal común con una cámara termográfica, ya que el vidrio es opaco a la radiación infrarroja de onda larga.

Para objetos opacos, la relación es simple: Emisividad (ε) + Reflectividad (ρ) = 1. Esto significa que si un material emite poco, refleja mucho, y viceversa. La correcta configuración de la emisividad en la cámara es, por tanto, el paso más importante para una medición precisa.

Factores Clave que Afectan la Medición Termográfica

Una medición precisa depende tanto del objeto que se mide como del entorno en el que se realiza la medición. Ignorar estos factores es la principal fuente de errores.

El Objeto de Medición: No Todo es lo que Parece

La Superficie es la Protagonista

La estructura de la superficie tiene un impacto directo en su emisividad. Una superficie lisa, pulida y brillante del mismo material tendrá una emisividad considerablemente más baja que una superficie mate, rugosa o rayada. Al medir superficies lisas, es fundamental estar atento a los reflejos de fuentes de calor cercanas (incluido tu propio cuerpo).

El Mito del Color

En el espectro infrarrojo de onda larga que miden las cámaras térmicas, el color visible de un objeto es prácticamente irrelevante. Un radiador pintado de blanco y otro de negro, a la misma temperatura, emitirán la misma cantidad de radiación infrarroja y se verán idénticos en un termograma. La temperatura y las características de la superficie son los factores decisivos, no el color.

Cuidado con la Suciedad y la Humedad

La presencia de contaminantes o humedad en una superficie puede alterar significativamente la medición.

• Humedad, nieve o escarcha: Estos elementos tienen una emisividad relativamente alta (aprox. 0.85 a 0.97). Si un objeto está mojado, la cámara medirá la temperatura de la capa de agua, no del objeto en sí. Además, la evaporación provoca un enfriamiento que falseará la lectura real de la superficie.
• Suciedad y polvo: Partículas como el polvo, el hollín o el aceite generalmente aumentan la emisividad de una superficie. Medir un objeto sucio no suele ser un problema, pero hay que ser consciente de que se está midiendo la temperatura de la capa de suciedad, no la de la superficie limpia que hay debajo.

El Entorno de Medición: El Contexto lo es Todo

La Temperatura Reflejada (RTC)

Como hemos visto, las superficies reflejan la radiación de su entorno. Para compensar este efecto, las cámaras termográficas permiten configurar la “Temperatura Reflejada Compensada” (RTC). En muchas situaciones en interiores, esta temperatura es simplemente la temperatura ambiente. Sin embargo, si hay fuentes de calor o frío intensas cerca (sol, maquinaria, ventanas abiertas), su radiación se reflejará en el objeto de medición, especialmente si este tiene baja emisividad, y puede distorsionar gravemente el resultado.

El Clima: Tu Aliado o Tu Enemigo

En mediciones exteriores, las condiciones meteorológicas son determinantes.

• Nubes: Un cielo completamente nublado es ideal. Actúa como un difusor gigante, bloqueando la radiación solar directa y la “radiación del cielo frío”, creando un entorno térmicamente estable.
• Precipitaciones: La lluvia, la nieve o el granizo no solo mojan las superficies, sino que también pueden distorsionar la señal infrarroja que viaja a través del aire hacia la cámara.
• Viento: El viento acelera la transferencia de calor por convección. Enfría las superficies calientes y calienta las frías, alterando el estado térmico real del objeto y pudiendo enmascarar problemas.

Tabla de Emisividad de Materiales Comunes

Ajustar correctamente la emisividad en tu cámara es fundamental. La siguiente tabla proporciona valores de referencia para diversos materiales. Ten en cuenta que estos son valores aproximados, ya que la condición exacta de la superficie (oxidación, pulido, etc.) puede variarlos.

Preguntas Frecuentes (FAQ) sobre Termografía

¿Puedo medir la temperatura a través de un cristal?

No. El vidrio estándar es opaco a la radiación infrarroja de onda larga. Al apuntar a una ventana, medirás la temperatura de la superficie del vidrio, no de lo que hay detrás.

¿Afecta la luz del sol a la medición?

Sí, pero no de la forma que podrías pensar. La luz visible no interfiere con el sensor. Sin embargo, la radiación del sol calienta intensamente las superficies (un proceso llamado insolación), lo que altera drásticamente su temperatura superficial. Por ello, se recomienda evitar mediciones bajo luz solar directa.

¿Qué tan lejos puedo medir con una cámara térmica?

Teóricamente, no hay límite. Sin embargo, la precisión depende de la resolución de la cámara (IFOV) y del tamaño del objeto. Para obtener una lectura de temperatura precisa, el objeto de interés debe cubrir varios píxeles en el sensor. A mayor distancia, el área cubierta por cada píxel es mayor, por lo que solo podrás medir con precisión objetos más grandes.

¿Cómo mido la temperatura de un objeto muy brillante o reflectante?

Medir la temperatura de superficies con baja emisividad (como metales pulidos) es muy difícil y propenso a errores. La mejor solución es aumentar artificialmente la emisividad en el punto de medición. Esto se puede lograr aplicando un trozo de cinta aislante negra mate o una pequeña cantidad de pintura mate. Espera a que el material alcance la misma temperatura que la superficie, ajusta la emisividad en tu cámara a la de la cinta (generalmente ~0.95) y mide sobre ella.

Conclusión

La termografía es una tecnología poderosa, pero no es mágica. La precisión de cada medición depende directamente del conocimiento y la habilidad del operador. Recordar los conceptos fundamentales de emisividad, reflexión y los efectos del entorno es vital. Antes de cada medición, tómate un momento para analizar el objeto, su superficie, el ambiente circundante y configurar correctamente tu cámara. Al seguir estas pautas, transformarás tu cámara termográfica de un simple visor de colores a una herramienta de diagnóstico precisa y fiable, capaz de revelar un mundo invisible de información térmica.
