Válvulas de Bola de 3 Vías: Guía Completa

En el vasto universo de la ingeniería y los sistemas de tuberías, el control preciso del movimiento de líquidos y gases es fundamental. Para esta tarea, existen componentes cruciales, y entre los más versátiles y eficientes se encuentran las válvulas de bola de 3 vías. Estos dispositivos no son simples interruptores de paso; son verdaderos directores de orquesta en sistemas de oleoductos, procesos químicos, sistemas de climatización e incluso en instalaciones de energía renovable. Su capacidad para desviar, mezclar o seleccionar flujos las convierte en una pieza clave para la optimización y el funcionamiento de innumerables procesos. En esta guía completa, exploraremos en profundidad su diseño, sus tipos, su funcionamiento y las ventajas que las hacen indispensables en la industria moderna.

¿Qué es Exactamente una Válvula de Bola de 3 Vías?

Una válvula de bola de 3 vías es un dispositivo mecánico diseñado para gestionar el control de flujo en un sistema de tuberías. Como su nombre indica, posee tres puertos o conexiones. Su mecanismo interno se basa en una esfera perforada (la “bola”) que gira dentro del cuerpo de la válvula. Al accionar una palanca o un actuador, esta esfera rota, y sus perforaciones internas se alinean de distintas maneras con los puertos, permitiendo redirigir el fluido de una entrada a una salida, mezclar dos fluidos hacia una única salida, o desviar un flujo hacia dos direcciones diferentes. Su diseño robusto y su funcionamiento sencillo garantizan un sellado hermético, evitando fugas y asegurando una gestión precisa y fiable del medio que se transporta.

Tipos de Flujo: La Diferencia Crucial entre Paso en L y Paso en T

No todas las válvulas de 3 vías son iguales. La principal diferencia radica en la configuración de la perforación de la bola interna. Esto da lugar a dos tipos fundamentales: las de paso en L y las de paso en T. Entender esta distinción es clave para seleccionar la válvula correcta para cada aplicación.

Válvulas de Paso en L (L-Port)

Las válvulas de paso en L tienen una perforación en forma de ángulo de 90 grados, similar a una letra “L”. Su función principal es la de desviar el flujo. Con una rotación de 90 grados de la maneta, se puede cambiar el flujo de un puerto a otro. Por ejemplo, se puede dirigir el flujo desde el puerto central hacia el puerto izquierdo, o desde el puerto central hacia el derecho. Una rotación adicional puede cerrar completamente el paso. Son ideales para aplicaciones donde se necesita seleccionar entre dos fuentes diferentes (como dos tanques de suministro) o dirigir el flujo hacia dos destinos distintos.

• Función principal: Desviar o seleccionar el flujo.
• Operación: Permite el flujo entre el puerto común y uno de los otros dos puertos, o puede cerrarse por completo.
• Aplicaciones comunes: Sistemas de climatización para cambiar entre modo frío y calor, selección de fuentes de agua en sistemas de riego, desvío de líneas en procesos industriales.

Válvulas de Paso en T (T-Port)

Las válvulas de paso en T, como su nombre indica, tienen una perforación en forma de “T”. Esto las hace mucho más versátiles que las de paso en L. Dependiendo de la posición de la bola, una válvula de paso en T puede realizar varias funciones: desviar el flujo como una válvula en L, mezclar dos flujos de entrada en una sola salida, o permitir un flujo recto a través de dos puertos mientras el tercero está cerrado. Esta multifuncionalidad las hace perfectas para aplicaciones de mezcla, como combinar agua caliente y fría para obtener una temperatura específica.

• Función principal: Mezclar, desviar o permitir flujo directo.
• Operación: Puede conectar los tres puertos a la vez, conectar un puerto de entrada con dos de salida, o funcionar como una válvula en L.
• Aplicaciones comunes: Mezcla de agua en sistemas de calefacción por suelo radiante, combinación de productos químicos en procesos industriales, sistemas de distribución que requieren múltiples configuraciones de flujo.

Tabla Comparativa: Paso en L vs. Paso en T

El Rol de los Actuadores: Hacia la Automatización y el Control Preciso

Si bien muchas válvulas de 3 vías se operan manualmente con una palanca, la verdadera eficiencia en sistemas complejos se logra mediante la automatización. Aquí es donde entra en juego el actuador. Un actuador es un dispositivo que se monta sobre la válvula para controlar su posición de forma automática, eliminando la necesidad de intervención humana directa. Este componente recibe señales de un sistema de control (como un termostato o un PLC) y mueve la bola de la válvula a la posición requerida.

Tipos de Actuadores

• Eléctricos: Son los más comunes por su precisión, facilidad de instalación e integración con sistemas de control modernos. Utilizan un motor eléctrico para girar el vástago de la válvula.
• Neumáticos: Usan aire comprimido para mover un pistón o diafragma que acciona la válvula. Son muy rápidos y potentes, ideales para entornos industriales donde la seguridad es crítica.
• Hidráulicos: Funcionan con la presión de un fluido (generalmente aceite) y ofrecen la mayor fuerza de accionamiento, siendo utilizados en aplicaciones de alta resistencia.

Beneficios de una Válvula Actuada

• Control Preciso: Permiten un ajuste exacto del flujo o de la mezcla, manteniendo estables las condiciones del sistema.
• Control Remoto: Se integran en sistemas de automatización, permitiendo su gestión a distancia y optimizando procesos complejos.
• Ahorro Energético: Al regular el flujo de manera automática y eficiente, optimizan el consumo de energía, lo que se traduce en menores costos operativos.
• Mayor Durabilidad del Sistema: La regulación suave y automatizada reduce picos de presión y temperatura, protegiendo otros componentes del sistema y alargando su vida útil.

Aplicaciones Prácticas de las Válvulas de 3 Vías

La versatilidad de estas válvulas les permite estar presentes en una amplia gama de sectores:

• Climatización (HVAC): Para dirigir el flujo de agua caliente o fría a diferentes zonas de un edificio, controlando la calefacción y la refrigeración de forma independiente.
• Industria Química y Farmacéutica: Para mezclar con precisión diferentes componentes en reactores o para dirigir el flujo de fluidos a distintas etapas del proceso de producción.

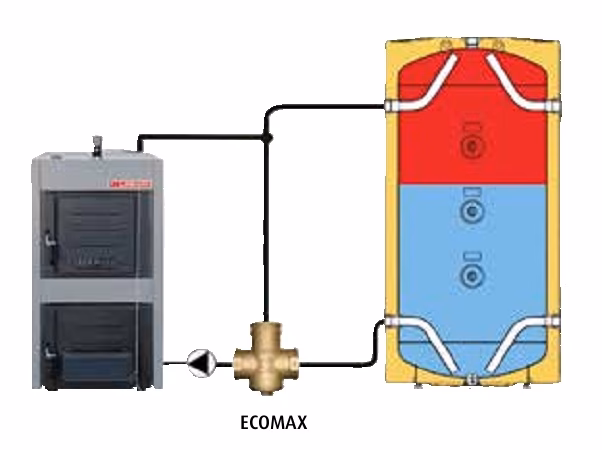

• Sistemas de Energías Renovables: En instalaciones de termotanques solares, una válvula de 3 vías puede priorizar el agua calentada por el sol. Si la temperatura no es suficiente, la válvula desvía el flujo hacia un calentador de respaldo (a gas o eléctrico), garantizando confort y maximizando el ahorro energético. De igual manera, en la climatización solar de piscinas, permite desviar el agua hacia los paneles solares o directamente a la piscina según la necesidad de calentamiento.
• Tratamiento de Aguas: Para seleccionar diferentes fuentes de agua, dirigir el flujo a través de filtros o sistemas de tratamiento, y en sistemas de riego para controlar diferentes zonas.

Preguntas Frecuentes (FAQ)

¿Una válvula de 3 vías puede cerrar el flujo por completo?

Sí. Tanto las válvulas de paso en L como las de paso en T tienen posiciones que permiten un cierre completo de todos los puertos, deteniendo el flujo por completo. Esta es una función esencial para el mantenimiento o la parada de emergencia de un sistema.

¿Cuál es la diferencia entre una válvula de 2 vías y una de 3 vías?

La diferencia fundamental está en el número de puertos y su función. Una válvula de 2 vías tiene una entrada y una salida, y su única función es abrir o cerrar el paso (control on/off). Una válvula de 3 vías, con sus tres puertos, no solo abre y cierra, sino que también puede desviar o mezclar el flujo, ofreciendo un control mucho más avanzado.

¿Qué significa “normalmente cerrada” (NC) en una válvula solenoide de 3 vías?

Este término se aplica a las válvulas monoestables (que vuelven a una posición por defecto sin energía). Una válvula “normalmente cerrada” (NC) significa que, en su estado de reposo (sin energía eléctrica aplicada al solenoide), el paso entre la entrada y la salida está bloqueado. El flujo solo se permite cuando se energiza la válvula.

¿Necesito siempre un actuador para mi válvula de 3 vías?

No necesariamente. Existen válvulas de operación manual con una palanca, que son perfectamente adecuadas para aplicaciones donde los cambios de flujo son infrecuentes y el acceso es fácil. Sin embargo, para sistemas que requieren ajustes constantes, control de temperatura preciso o integración en un sistema automatizado, un actuador es indispensable.
