Óxido de Cobre y su Impacto en la Energía Solar

Por ingniero · Publicado el 19 enero, 2023 · 9 min lectura

El cobre es uno de los héroes anónimos en el mundo de la energía solar. Gracias a su excepcional conductividad térmica y eléctrica, es un material fundamental en la fabricación de paneles fotovoltaicos, termotanques solares y todo el cableado que interconecta una instalación. Sin embargo, como todo metal expuesto a los elementos, el cobre sufre un proceso natural llamado oxidación. Esa pátina de color verde o negro que a veces vemos no es solo un cambio estético; puede tener implicaciones directas en la eficiencia y la vida útil de nuestros equipos. Comprender qué es el óxido de cobre y cómo interactúa con nuestros sistemas solares es clave para garantizar un rendimiento óptimo y proteger nuestra inversión a largo plazo.

¿Por Qué Hay Cobre en mi Sistema de Energía Solar?

Antes de adentrarnos en el problema de la oxidación, es crucial entender por qué el cobre es tan omnipresente en la tecnología solar. Su elección no es casual, sino que responde a propiedades físicas que lo hacen casi insustituible.

¿Qué pasa si se oxida el cobre? — Como resultado de esta reacción química, se forma una capa de óxido de cobre. Este óxido de cobre, CuO, permanece en la superficie del cobre cuando se expone al dióxido de carbono y otros carbonatos. Debido a su exposición, la capa de óxido de cobre se vuelve verdosa.

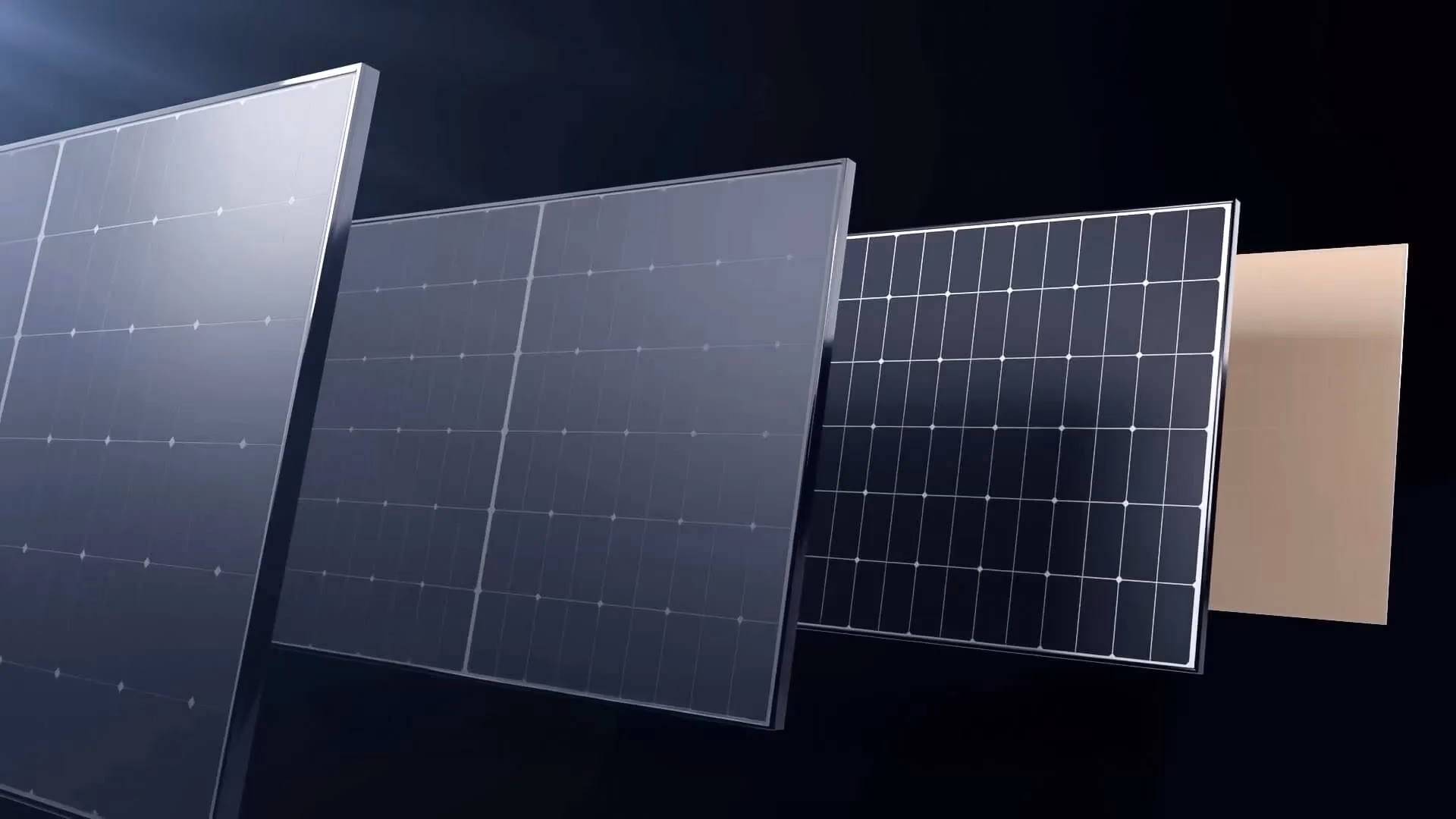

En Paneles Fotovoltaicos: Dentro de cada panel solar, finas tiras y cintas de cobre, conocidas como “busbars” y “fingers”, son las encargadas de recoger los electrones que las células de silicio liberan al recibir la luz solar. Sin el cobre, sería imposible transportar de manera eficiente esa electricidad generada. Además, todo el cableado que sale de la caja de conexiones del panel para llevar la energía al inversor suele ser de cobre.
En Termotanques Solares y Climatizadores de Piscinas: En los sistemas de calentamiento de agua, la eficiencia lo es todo. El cobre es el material predilecto para los serpentines y las tuberías internas del colector solar. Su alta conductividad térmica permite transferir el calor captado del sol al agua de forma rápida y con mínimas pérdidas, maximizando la cantidad de agua caliente disponible.
En el Cableado General: Toda la instalación, desde los paneles hasta el inversor y desde el inversor hasta el cuadro eléctrico de la vivienda, está unida por cables. El cobre es el estándar de la industria por su baja resistencia eléctrica, lo que minimiza la pérdida de energía en forma de calor durante el transporte de la electricidad.

El Proceso de Oxidación: ¿Qué le Pasa al Cobre?

La oxidación es una reacción química natural que ocurre cuando el cobre entra en contacto con el oxígeno del aire. Este proceso se acelera con la presencia de humedad, sales y otros agentes contaminantes en el ambiente. Inicialmente, el cobre brillante y rojizo se oscurece, adquiriendo un tono marrón o negro. Esto es óxido de cobre (CuO).

Con el tiempo, y en presencia de dióxido de carbono, humedad y otros compuestos atmosféricos, esta capa puede evolucionar hacia una pátina de color verde o azul verdoso, conocida comúnmente como cardenillo o verdín. Esta capa es una mezcla de carbonatos, sulfatos e hidróxidos de cobre. Si bien en estructuras arquitectónicas como cúpulas de iglesias esta pátina es valorada por su estética y su capacidad de proteger el metal subyacente, en una instalación solar, sus efectos pueden ser muy diferentes dependiendo de dónde se forme.

¿Afecta el Óxido de Cobre el Rendimiento de mi Instalación?

Esta es la pregunta fundamental. La respuesta es: depende de dónde se produzca la oxidación. El impacto varía drásticamente si ocurre en una conexión eléctrica crítica o en la superficie de una tubería expuesta.

¿Qué quita el óxido del cobre? — Utiliza una solución de vinagre y sal: Mezcla partes iguales de vinagre de limpieza y sal en un recipiente y sumerge el objeto de cobre en la solución durante unos minutos. Luego, frota suavemente con un paño suave o una bayeta para eliminar la suciedad y la oxidación.

Impacto en Paneles Fotovoltaicos y Conexiones Eléctricas

Aquí es donde la oxidación representa el mayor peligro. El cobre que se encuentra dentro del laminado del panel (los busbars) está herméticamente sellado y protegido del oxígeno y la humedad. Su oxidación es extremadamente rara y, de ocurrir, sería un claro indicio de un defecto de fabricación grave.

El verdadero punto débil son las conexiones externas: los terminales en la caja de conexiones del panel, los conectores MC4 y las uniones en el resto del cableado hasta el inversor. Cuando el óxido de cobre se forma en estos puntos de contacto, actúa como un aislante. Esto aumenta la resistencia eléctrica del circuito, provocando dos problemas graves:

Pérdida de Rendimiento: Una mayor resistencia significa que parte de la valiosa energía generada por los paneles se disipa en forma de calor en la propia conexión, en lugar de llegar al inversor para ser utilizada. Esta pérdida puede parecer pequeña al principio, pero con el tiempo puede mermar significativamente la producción total de la instalación.
Riesgo de Seguridad: El calor generado en un punto de alta resistencia puede ser suficiente para derretir el plástico de los conectores e incluso provocar un arco eléctrico, lo que supone un grave riesgo de incendio. La mayoría de los fallos en sistemas fotovoltaicos ocurren en las conexiones, y la corrosión es una de las causas principales.

Impacto en Termotanques Solares

En un termo solar, la situación es diferente. La aparición de la pátina verde en las tuberías de cobre externas que están a la intemperie no suele ser un problema de rendimiento. De hecho, esa capa de verdín puede actuar como un escudo protector que frena la corrosión del metal que hay debajo. Es principalmente un asunto estético.

La preocupación podría surgir con la oxidación interna de las tuberías. Sin embargo, los sistemas modernos están diseñados para durar décadas, y el circuito primario (el que contiene el fluido caloportador) es cerrado y está tratado para minimizar la corrosión. En los sistemas de circuito abierto, la calidad del agua puede influir, pero la acumulación de óxido o sarro a un nivel que afecte la transferencia de calor es un proceso muy lento que tardaría muchos años en ser relevante.

¿Qué pasa si consumo óxido de cobre? — La ingestión de grandes cantidades de cobre puede causar: Dolor abdominal. Diarrea. Vómitos.

Tabla Comparativa del Impacto de la Oxidación

Componente Solar	Nivel de Riesgo	Impacto Principal	Solución / Prevención
Cobre Interno del Panel (Busbars)	Muy Bajo	Fallo catastrófico del panel (indica defecto de fábrica)	Cubierto por garantía del fabricante.
Conexiones Eléctricas (Cables, Conectores)	Alto	Pérdida de producción y grave riesgo de incendio.	Inspección y mantenimiento profesional periódico.
Tuberías Externas (Termotanque)	Bajo	Principalmente estético. La pátina puede ser protectora.	No requiere acción a menos que haya signos de fuga.
Tuberías Internas (Termotanque)	Bajo a Medio	Posible reducción de eficiencia a muy largo plazo.	Uso de fluidos adecuados y control de la calidad del agua.

Mantenimiento Preventivo: La Clave Contra la Oxidación

La mejor estrategia es la prevención. Durante la instalación, es fundamental que el profesional se asegure de que todas las conexiones eléctricas estén limpias, firmes y bien protegidas de la humedad. El uso de conectores de alta calidad y cajas de conexión con un buen grado de protección IP (protección contra ingreso) es esencial.

Para el propietario del sistema, es vital incluir una revisión de las conexiones en el plan de mantenimiento periódico. Un técnico cualificado debe:

Realizar una inspección visual de todo el cableado y las conexiones en busca de signos de decoloración, corrosión o sobrecalentamiento.
Utilizar una cámara termográfica para detectar puntos calientes en las conexiones, que son un claro indicio de alta resistencia.
En caso de detectar oxidación, desconectar el sistema de forma segura y limpiar los contactos mecánicamente (con cepillos específicos) antes de volver a conectarlos, asegurando un apriete correcto.

Preguntas Frecuentes (FAQ)

¿La capa verde en las tuberías de mi termotanque solar es peligrosa?: No, generalmente no es peligrosa. Se trata de una pátina protectora natural. Solo deberías preocuparte si observas goteos o signos de una fuga, lo que indicaría una corrosión más severa que ha perforado la tubería.
¿Puedo limpiar yo mismo las conexiones oxidadas de mis paneles?: No es recomendable. Los sistemas fotovoltaicos manejan corriente continua de alto voltaje, que puede ser muy peligrosa. Cualquier trabajo eléctrico debe ser realizado por un instalador profesional cualificado que sepa cómo desenergizar el sistema de forma segura.
¿Con qué frecuencia debo revisar las conexiones de mi sistema solar?: Lo ideal es que un técnico revise la instalación anualmente o, como mínimo, cada dos años. Esto no solo previene problemas de oxidación, sino que permite detectar otros posibles fallos y asegurar que el sistema funciona a su máxima capacidad.
¿El uso de vinagre o limón es bueno para limpiar la oxidación en mi sistema solar?: Absolutamente no. Esos métodos caseros son para objetos decorativos de cobre. En componentes eléctricos, los residuos ácidos de estos productos pueden acelerar la corrosión a largo plazo y dañar los materiales. La limpieza debe hacerse en seco y por un profesional.

En conclusión, si bien el óxido de cobre es un proceso natural, su impacto en un sistema de energía solar no debe subestimarse. Mientras que en las tuberías de un termo solar es poco más que una anécdota estética, en las conexiones eléctricas de una instalación fotovoltaica es un enemigo silencioso que ataca directamente la eficiencia y la seguridad. Un programa de mantenimiento preventivo y revisiones periódicas por parte de profesionales es la mejor garantía para mantener a raya la oxidación y asegurar que tu sistema solar te brinde energía limpia y segura durante muchos años.
