Células Solares de Silicio Amorfo: Guía Completa

En el vasto universo de la energía solar fotovoltaica, el silicio es el rey indiscutible. Sin embargo, no todo el silicio es igual. Más allá de los conocidos paneles monocristalinos y policristalinos, existe una fascinante alternativa que ha abierto nuevas puertas en cuanto a aplicaciones y procesos de fabricación: el silicio amorfo. Esta tecnología, perteneciente a la familia de la capa fina, se caracteriza por una estructura atómica desordenada que le confiere propiedades únicas, permitiendo la creación de células solares ultrafinas, flexibles y económicas. A lo largo de este artículo, exploraremos en profundidad qué es una célula solar de silicio amorfo, cómo funciona, cuáles son sus ventajas y el principal desafío que enfrenta.

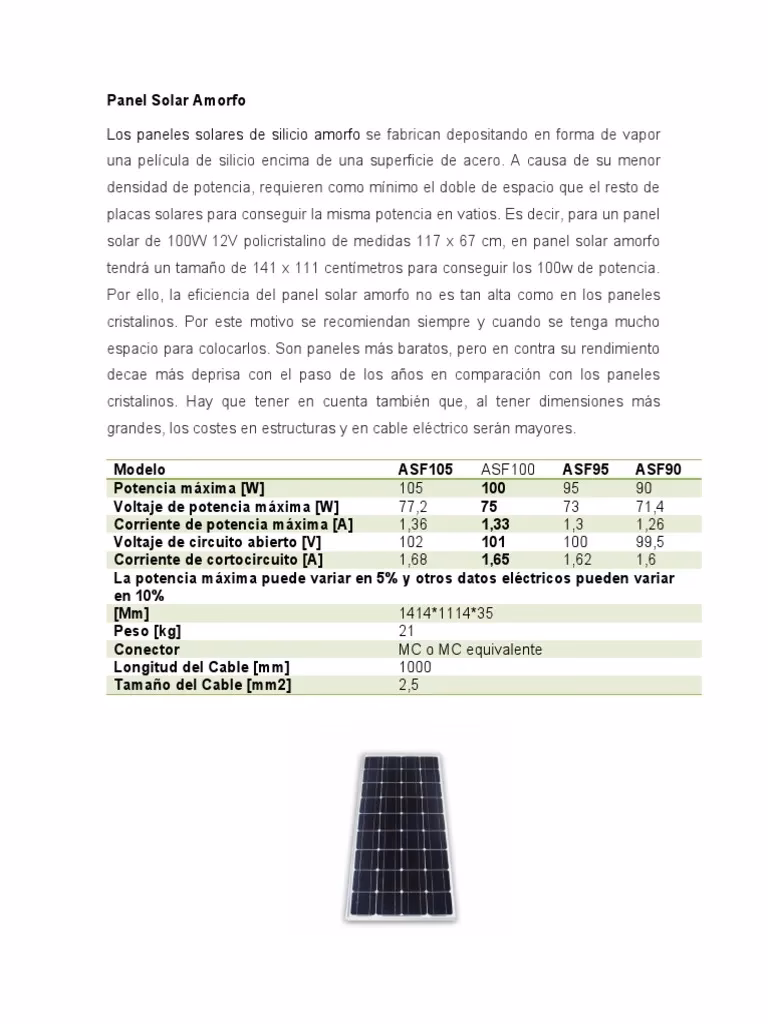

¿Qué es Exactamente el Silicio Amorfo (a-Si)?

A diferencia del silicio cristalino, donde los átomos de silicio se organizan en una red perfectamente ordenada y repetitiva, el silicio amorfo (a-Si) carece de esta estructura de largo alcance. Imagina la diferencia entre una pila de ladrillos perfectamente alineados (cristalino) y un montón de ladrillos arrojados al azar (amorfo). Esta estructura desordenada es la clave de sus propiedades.

Una de las consecuencias más importantes de esta aleatoriedad atómica es que el silicio amorfo absorbe la luz de manera mucho más eficiente que su contraparte cristalina. Posee lo que se conoce como una “brecha de banda directa” (direct bandgap), lo que le permite capturar una porción significativa del espectro solar en una capa de material increíblemente delgada. Estamos hablando de espesores inferiores a los 300 nanómetros, ¡cientos de veces más fino que un cabello humano! Esta característica no solo reduce drásticamente la cantidad de material necesario, sino que también permite su deposición sobre una amplia variedad de sustratos, incluyendo materiales flexibles como plásticos o láminas metálicas.

Fabricación y Estructura de una Célula de a-Si

Las células solares de silicio amorfo se construyen típicamente en una configuración conocida como “p-i-n” (o su inversa, “n-i-p”). Analicemos qué significa cada capa:

• Capa p (positiva): Una capa muy delgada de silicio amorfo dopado con boro para crear un exceso de “huecos” (portadores de carga positiva).
• Capa i (intrínseca): Esta es la capa más gruesa y el corazón de la célula solar. Es una capa de silicio amorfo puro (sin dopar) donde ocurre la mayor parte de la absorción de luz y la generación de pares electrón-hueco. Su grosor es deliberadamente fino para que el campo eléctrico interno se extienda por toda la región, facilitando la recolección de cargas.
• Capa n (negativa): Una capa muy delgada de silicio amorfo dopado con fósforo para crear un exceso de electrones (portadores de carga negativa).

El proceso de fabricación más común es la deposición de vapor químico mejorada por plasma (PECVD, por sus siglas en inglés). En este proceso, se introduce gas silano (SiH₄) en una cámara de vacío y se aplica un campo eléctrico para crear un plasma. Esto descompone el gas, permitiendo que finas capas de silicio se depositen uniformemente sobre el sustrato.

El Papel Clave del Hidrógeno: El Nacimiento del a-Si:H

El silicio amorfo puro, si se depositara sin más, sería un material de muy baja calidad para aplicaciones fotovoltaicas. Su estructura desordenada crea una enorme cantidad de “enlaces colgantes” (dangling bonds), que son átomos de silicio que no están completamente enlazados con sus vecinos. Estos enlaces actúan como defectos o trampas que capturan los electrones y huecos generados por la luz, impidiendo que contribuyan a la corriente eléctrica.

Aquí es donde entra en juego el hidrógeno. Durante el proceso de deposición, se añade hidrógeno al gas silano. Los átomos de hidrógeno se integran en la estructura amorfa y “pasionan” estos enlaces colgantes, neutralizando su efecto perjudicial. Este material mejorado se conoce como silicio amorfo hidrogenado (a-Si:H) y es el que realmente posee las propiedades semiconductoras necesarias para fabricar células solares eficientes. La adición de aproximadamente un 10% de hidrógeno reduce la densidad de defectos en varios órdenes de magnitud, transformando un conductor defectuoso en un semiconductor viable.

El Gran Desafío: El Efecto Staebler-Wronski

A pesar de sus muchas ventajas, el silicio amorfo hidrogenado sufre de un fenómeno inherente que ha sido su mayor obstáculo: la degradación inducida por la luz, conocida como el efecto Staebler-Wronski. Cuando una célula de a-Si:H se expone a la luz por primera vez, su eficiencia comienza a disminuir.

¿En qué consiste esta degradación?

La exposición a la luz solar provoca la creación de nuevos defectos (enlaces colgantes) en la capa intrínseca del material. Esto afecta a todos los parámetros clave de la célula solar: el voltaje de circuito abierto (V_oc), el factor de forma (FF) y la corriente de cortocircuito (J_sc) tienden a disminuir. En esencia, la capacidad de la célula para convertir la luz en electricidad se ve mermada.

La Buena Noticia: Es Reversible y se Estabiliza

Afortunadamente, este efecto no es una sentencia de muerte para la célula. La degradación es autolimitante, lo que significa que después de varias decenas o cientos de horas de exposición a la luz, la eficiencia se estabiliza en un valor más bajo pero constante. Los fabricantes tienen en cuenta esta eficiencia estabilizada al especificar el rendimiento de sus módulos.

Además, el efecto es en gran medida reversible mediante un proceso llamado recocido térmico (annealing). Calentar la célula solar a temperaturas entre 150-180°C durante un período de tiempo (desde minutos hasta un par de horas) restaura casi por completo su estado y eficiencia originales. Este fenómeno, aunque complejo, está intrínsecamente ligado a los enlaces débiles de silicio-silicio y al hidrógeno presente en la aleación.

Silicio Amorfo vs. Silicio Cristalino: Una Comparativa

Para entender mejor el lugar que ocupa el silicio amorfo en el panorama solar, aquí tienes una tabla comparativa con el silicio cristalino (mono y poli).

Preguntas Frecuentes (FAQ) sobre el Silicio Amorfo

¿Los paneles de silicio amorfo dejan de funcionar por la degradación?

No. La degradación se detiene y la eficiencia se estabiliza a un nivel funcional y predecible durante la vida útil del panel. No es un proceso continuo que lleve la célula a cero. Además, el efecto es en gran parte reversible con calor.

¿Por qué se sigue usando el silicio amorfo si tiene menor eficiencia?

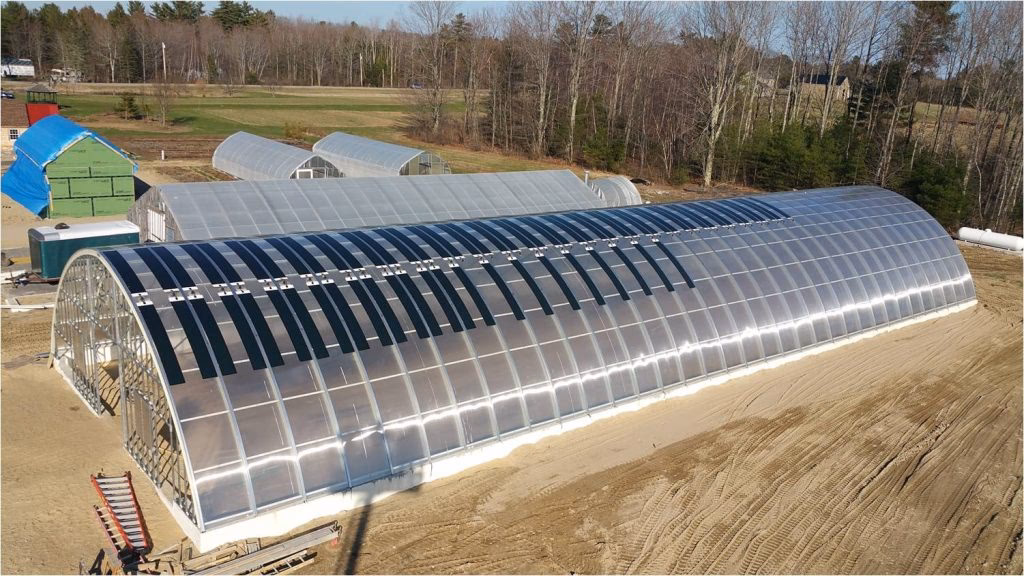

Por su combinación única de ventajas: bajo coste de producción, ligereza, flexibilidad y un rendimiento superior en condiciones de luz difusa (días nublados) y altas temperaturas. Esto lo hace ideal para aplicaciones específicas como calculadoras, cargadores solares portátiles, energía para relojes, fachadas de edificios (BIPV – Fotovoltaica Integrada en Edificios) y proyectos donde el peso es un factor crítico.

¿Se puede solucionar el efecto Staebler-Wronski?

Mitigarlo por completo sigue siendo un gran objetivo de la investigación. Si bien no hay una solución definitiva, las mejoras en los materiales y en los procesos de fabricación han logrado reducir la magnitud de la degradación. Si se lograra eliminar, los módulos comerciales de a-Si podrían alcanzar eficiencias mucho más competitivas.

¿El silicio amorfo es el futuro de la energía solar?

Es una pieza importante del rompecabezas. Si bien es poco probable que reemplace al silicio cristalino en instalaciones residenciales o de gran escala donde la eficiencia por metro cuadrado es primordial, su papel es crucial en el creciente mercado de la electrónica de consumo, los dispositivos portátiles y las aplicaciones arquitectónicas. Es una tecnología complementaria que expande las posibilidades de la energía solar mucho más allá de los tejados tradicionales.
