Caja Estanca: Protección Esencial para tu Instalación

En el mundo de las instalaciones eléctricas, y muy especialmente en el sector de la energía solar, existen componentes que, aunque pequeños y a menudo pasados por alto, son absolutamente cruciales para la seguridad, durabilidad y eficiencia del sistema. Uno de estos héroes anónimos es la caja estanca. A simple vista puede parecer una simple caja de plástico, pero su función es vital: proteger las conexiones eléctricas de los elementos más hostiles a los que se pueden enfrentar, como el agua, el polvo, la humedad y los impactos. Ignorar su importancia es arriesgar la integridad de toda una inversión.

Pensemos en una instalación de paneles fotovoltaicos en un tejado. Las conexiones entre paneles, los empalmes que van hacia el inversor, y los puntos de unión de la luminaria solar de un jardín están constantemente expuestos a la intemperie. Una conexión mal protegida es un punto de fallo inminente. La humedad puede provocar cortocircuitos, corrosión en los terminales y, en el peor de los casos, riesgo de incendio. Es aquí donde la caja estanca demuestra su valor, actuando como un escudo impenetrable que garantiza que lo que ocurre dentro, se queda dentro, y lo que ocurre fuera, se queda fuera.

¿Qué es Exactamente una Caja de Paso Estanca?

Una caja estanca, también conocida como caja de derivación o caja de paso estanca, es un gabinete o envolvente diseñado específicamente para albergar y proteger conexiones eléctricas (empalmes, clemas, bornes) en entornos donde pueden estar expuestas a agentes externos. Su característica principal, como su nombre indica, es la “estanqueidad”, es decir, su capacidad para impedir la entrada de sólidos (como el polvo) y líquidos (como el agua de lluvia).

Esta capacidad de protección no es subjetiva, sino que se mide y certifica mediante un estándar internacional conocido como el grado de protección IP. Este código es la clave para entender qué nivel de protección ofrece una caja y si es adecuada para la aplicación que necesitamos.

Entendiendo el Grado de Protección IP

El código IP (Ingress Protection) se compone de dos dígitos que nos dan información precisa sobre su nivel de resistencia. Es fundamental conocerlo para elegir la caja correcta, sobre todo en instalaciones solares.

• El primer dígito: Se refiere a la protección contra la entrada de objetos sólidos y polvo. Va de 0 (sin protección) a 6 (protección total contra el polvo). Para uso exterior, un valor de 5 (protegido contra el polvo) o 6 (totalmente estanco al polvo) es indispensable.
• El segundo dígito: Indica la protección contra la entrada de agua. Va de 0 (sin protección) a 8 (protección contra inmersión completa y continua). Para instalaciones a la intemperie, se recomienda como mínimo un 5 (protección contra chorros de agua) o superior.

Para visualizarlo mejor, aquí tienes una tabla con los grados IP más comunes en aplicaciones solares y de exterior:

Aplicaciones Clave de las Cajas Estancas en Energías Renovables

Aunque su uso es extendido en toda la electricidad, en el sector de las energías renovables son un componente omnipresente y fundamental:

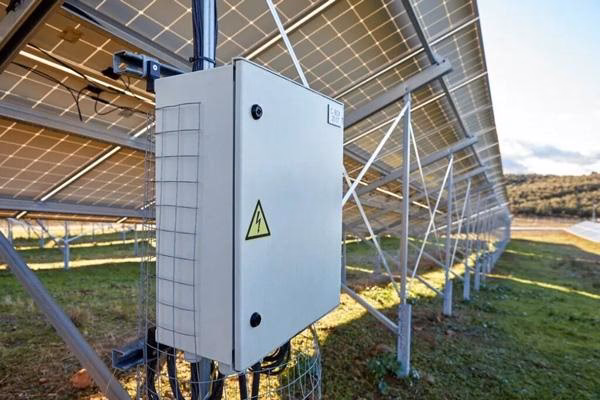

• Instalaciones Fotovoltaicas: Son imprescindibles para alojar las conexiones en serie o paralelo de los strings de paneles solares. También se usan para proteger los seccionadores de corriente continua o los fusibles que se instalan cerca de los paneles.
• Termotanques Solares: Si el termotanque cuenta con una resistencia eléctrica de apoyo, la caja estanca protege las conexiones de alimentación de esta resistencia, que a menudo se encuentra en el exterior.
• Climatizador Solar de Piscinas: Se utilizan para proteger las conexiones eléctricas de la bomba de recirculación y los sensores de temperatura del sistema.
• Luminaria Solar: En farolas o apliques solares, una pequeña caja estanca protege la conexión entre el panel, la batería y el controlador de carga, asegurando su funcionamiento noche tras noche.

Materiales y Consideraciones al Elegir

No todas las cajas estancas son iguales. El material de fabricación es un factor determinante en su durabilidad y resistencia.

Tabla Comparativa de Materiales

Para la mayoría de las instalaciones solares residenciales, las cajas de policarbonato con protección UV son la opción más recomendable por su equilibrio entre durabilidad, resistencia y coste.

Preguntas Frecuentes (FAQ)

¿Puedo enterrar una caja estanca?

Sí, pero debes asegurarte de que tenga como mínimo un grado de protección IP67, aunque lo ideal es IP68. Además, el material debe ser resistente a la corrosión y a la presión del terreno.

¿La tapa transparente afecta a la protección?

No, si la caja está certificada. Las tapas transparentes de policarbonato ofrecen la misma protección IP y UV que las opacas, con la ventaja de poder inspeccionar las conexiones sin necesidad de abrir la caja.

¿Cómo garantizo la estanqueidad al pasar los cables?

Este es un punto crítico. Para mantener el grado IP, es obligatorio usar prensaestopas (también llamados pasacables o racores). Estos accesorios se enroscan en las entradas de la caja y aprietan una goma alrededor del cable, creando un sello hermético que impide la entrada de agua y polvo.

¿Qué tamaño de caja necesito?

Siempre es mejor elegir una caja con un tamaño superior al estrictamente necesario. Debes tener espacio suficiente para alojar las conexiones cómodamente, sin forzar los cables. Una buena regla es que la caja esté ocupada como máximo en un 75% de su volumen.

En conclusión, la humilde caja estanca es mucho más que un simple recipiente. Es una barrera de protección fundamental, un seguro de vida para tus conexiones eléctricas y un componente indispensable para garantizar que tu sistema de energía solar o cualquier instalación exterior funcione de manera segura y fiable durante muchos años. Invertir en una caja de calidad con el grado IP y el material adecuados no es un gasto, es una decisión inteligente para proteger tu inversión principal.
