SCADA: El Cerebro de tu Planta Fotovoltaica

En el mundo de la energía solar a gran escala, solemos maravillarnos con las vastas extensiones de paneles relucientes bajo el sol. Sin embargo, una planta fotovoltaica es mucho más que una simple colección de módulos; es un ecosistema tecnológico complejo que requiere una gestión y supervisión constantes para operar con máxima eficiencia y rentabilidad. Aquí es donde entra en juego el sistema SCADA, el verdadero cerebro y centro neurálgico que orquesta cada componente de la instalación, garantizando que cada rayo de sol se convierta en energía limpia de la manera más efectiva posible.

SCADA, acrónimo de “Supervisory Control and Data Acquisition” (Supervisión, Control y Adquisición de Datos), es una plataforma de software y hardware que permite a los operadores monitorear en tiempo real, controlar de forma remota y recopilar datos históricos de todos los equipos distribuidos en una o varias plantas solares. Piénselo como el panel de control de una nave espacial: proporciona una visión completa y centralizada de todo lo que está sucediendo, desde el rendimiento de un único inversor hasta la producción total de un parque solar completo.

¿Qué es un Sistema SCADA y por qué es Crucial en la Energía Solar?

Un sistema SCADA en una planta fotovoltaica cumple tres funciones fundamentales que son vitales para su éxito operativo:

• Supervisión: Proporciona una visualización gráfica en tiempo real (a través de una HMI o Interfaz Humano-Máquina) del estado de todos los activos: inversores, seguidores solares (trackers), estaciones meteorológicas, transformadores y equipos de la subestación. Los operadores pueden ver al instante métricas clave como la irradiancia solar, la temperatura de los paneles, la potencia activa y reactiva, el voltaje y la frecuencia.
• Control: Permite a los operadores enviar comandos de forma remota para gestionar la planta. Esto puede incluir arrancar o detener inversores, ajustar los puntos de consigna de potencia, cambiar el ángulo de los seguidores solares o accionar interruptores en la subestación. Esta capacidad de control inmediato es crucial para responder a las demandas de la red eléctrica o a fallos en el equipo.
• Adquisición de Datos: Recopila y almacena de forma sistemática un inmenso volumen de datos operativos e históricos. Esta información es oro puro para el análisis de rendimiento, la detección de tendencias, el mantenimiento predictivo y la generación de informes para inversores y operadores de red. Sin datos fiables, es imposible optimizar la producción o diagnosticar problemas de forma eficiente.

SCADA vs. Otros Sistemas de Automatización: Aclarando las Diferencias

El término automatización industrial abarca un amplio espectro de tecnologías. Aunque SCADA es un protagonista, a menudo se le compara o confunde con otros sistemas. Comprender sus diferencias es clave para entender su rol específico en el sector energético.

SCADA vs. PLC (Controladores Lógicos Programables)

Si SCADA es el cerebro, los PLC son las manos y los nervios del sistema. Un PLC es un dispositivo físico robusto, un pequeño ordenador industrial que se instala en campo para ejecutar tareas de control específicas y automáticas. Por ejemplo, un PLC puede estar programado para gestionar el movimiento de una fila de seguidores solares o para activar un sistema de refrigeración si un inversor se sobrecalienta. El sistema SCADA, desde un nivel superior, supervisa y gestiona una red de múltiples PLCs, centralizando su información y permitiendo al operador darles órdenes generales. En resumen: el PLC ejecuta la lógica localmente, mientras que SCADA supervisa el conjunto y permite la intervención humana centralizada.

SCADA vs. DCS (Sistemas de Control Distribuido)

Los DCS son sistemas de control muy potentes, pero su enfoque es diferente. Un DCS está diseñado para controlar procesos complejos y altamente integrados dentro de una única instalación, como una refinería o una planta de generación térmica. Su fortaleza radica en el control de procesos continuos y de alta velocidad en un entorno localizado. SCADA, por otro lado, sobresale en la gestión de activos distribuidos en áreas geográficas extensas. Por ejemplo, un operador energético usaría un sistema SCADA para supervisar y gestionar diez plantas solares diferentes ubicadas en distintas regiones, mientras que un DCS podría usarse para controlar todos los subsistemas internos de una única y muy compleja planta termosolar.

SCADA vs. EMS (Sistema de Gestión de Energía)

Aquí la diferencia radica en la perspectiva: táctica frente a estratégica. SCADA es un sistema de control operativo en tiempo real. Si detecta una caída de tensión, reacciona de inmediato para estabilizar la red. Un EMS, en cambio, tiene una visión más panorámica y económica. Utiliza los datos recopilados por SCADA (y otras fuentes) para analizar patrones de consumo, predecir la generación y tomar decisiones estratégicas para optimizar el uso de la energía y reducir costes. Por ejemplo, un EMS podría decidir cuándo almacenar energía en baterías o venderla a la red basándose en los precios del mercado, utilizando la información de producción en tiempo real que le proporciona SCADA.

Tabla Comparativa de Sistemas de Automatización

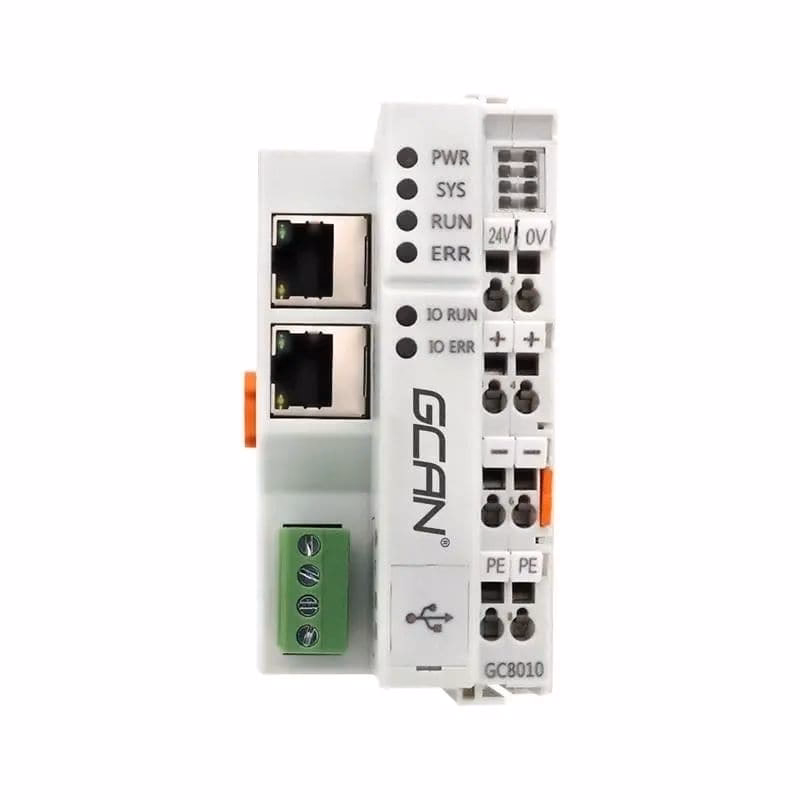

El Corazón del Control Local: El Tablero PLC

Hemos mencionado que los PLC son las “manos” del sistema, pero ¿dónde viven estas manos? Viven dentro de un Tablero o Panel PLC. Este es el centro de control físico de un sistema automatizado a nivel local. Es un armario metálico que alberga no solo el PLC (la CPU), sino todos los componentes necesarios para que pueda comunicarse con el mundo real y operar de forma segura.

Dentro de un tablero PLC típico encontramos:

• La Carcasa o Envolvente: Protege los delicados componentes electrónicos del polvo, la humedad y los impactos.
• El PLC (CPU): El procesador que lee las señales de entrada, ejecuta la lógica programada y envía comandos a las salidas.
• Módulos de Entrada/Salida (E/S): Permiten al PLC conectarse con sensores (entradas) y actuadores como motores o válvulas (salidas).
• Fuente de Alimentación: Proporciona la energía estable y regulada que todo el sistema necesita para funcionar.
• Dispositivos de Protección: Interruptores automáticos, relés y fusibles que protegen el equipo contra sobrecargas y cortocircuitos.
• Módulos de Comunicación: Permiten que el PLC se comunique con otros PLCs, con la HMI local y, crucialmente, con el sistema SCADA central a través de protocolos como Modbus o Ethernet/IP.

Este tablero es una pieza clave de la arquitectura de control. Recibe las señales de los sensores, toma decisiones en milisegundos según su programación y actúa sobre el equipo. Al mismo tiempo, reporta todo lo que hace y ve al sistema SCADA, permitiendo la supervisión y el control centralizados que definen a una planta moderna y eficiente.

Preguntas Frecuentes (FAQ)

¿Es necesario un sistema SCADA para una pequeña instalación solar residencial?

Generalmente no. Para instalaciones residenciales o de pequeño comercio, los modernos inversores suelen incluir sus propias plataformas de monitoreo (a través de aplicaciones móviles o portales web) que son más que suficientes. Los sistemas SCADA están diseñados para la complejidad y la escala de las plantas de generación de gran tamaño (utility-scale) o grandes carteras de instalaciones comerciales e industriales.

¿Puedo integrar mi sistema SCADA con otras plataformas?

Absolutamente. De hecho, esa es una de sus grandes fortalezas. Los sistemas SCADA modernos están diseñados para ser interoperables. Se pueden integrar fácilmente con Sistemas de Gestión de Energía (EMS), plataformas de IIoT (Internet Industrial de las Cosas) para análisis avanzado de datos en la nube, y software de gestión de activos (EAM) para optimizar las tareas de mantenimiento.

¿Qué es más importante en una planta solar, el SCADA o los PLCs?

Esta pregunta es como preguntar qué es más importante en un cuerpo, el cerebro o el sistema nervioso. Ambos son indispensables y cumplen funciones diferentes pero complementarias. Sin los PLCs en campo, el SCADA no tendría nada que controlar ni de dónde obtener datos. Sin el SCADA, se tendrían islas de control automatizadas pero sin una visión ni una gestión centralizada, lo que haría imposible operar una planta a gran escala de manera eficiente.

¿Qué significa HMI?

HMI son las siglas de “Human-Machine Interface” o Interfaz Humano-Máquina. Es la pantalla o conjunto de pantallas gráficas que utiliza el operador para interactuar con el sistema SCADA. En lugar de ver líneas de código o tablas de datos, el operador ve un diagrama de la planta, gráficos de rendimiento y alarmas visuales, lo que facilita enormemente la supervisión y el control del proceso.
