Puesta a Tierra Solar: ¿Positiva o Negativa?

La energía solar se ha consolidado como una de las fuentes de energía renovable más eficientes y accesibles, transformando la manera en que hogares y empresas obtienen electricidad. Dentro de un sistema fotovoltaico, cada componente juega un papel crucial, pero pocos son tan determinantes para la seguridad y la compatibilidad como el sistema de puesta a tierra. Una pregunta que a menudo genera confusión entre los instaladores y aficionados es la diferencia entre la puesta a tierra positiva y la negativa. Comprender esta distinción no es un mero detalle técnico; es fundamental para seleccionar el equipo adecuado, garantizar el funcionamiento correcto y, sobre todo, proteger tanto a las personas como a la inversión realizada. En este artículo, desglosaremos en detalle estos dos conceptos, explicaremos cuándo usar cada uno y por qué el controlador de carga es la pieza central en esta decisión.

¿Qué Significa la Puesta a Tierra en un Sistema Solar?

Antes de sumergirnos en las polaridades, es esencial entender qué es la puesta a tierra. En términos sencillos, la puesta a tierra es un camino de seguridad. Consiste en crear una conexión física directa entre ciertos componentes de un sistema eléctrico y la tierra misma, usualmente mediante una varilla de cobre enterrada. Esta conexión tiene dos propósitos primordiales:

• Seguridad Personal y del Equipo: Proporciona una ruta de escape para la corriente eléctrica no deseada. En caso de un cortocircuito, una falla en el equipo o una sobretensión (como la causada por un rayo), el exceso de electricidad se desvía de manera segura hacia el suelo, en lugar de pasar a través de una persona o dañar componentes sensibles como el inversor o las baterías. La seguridad es la razón principal para una correcta puesta a tierra.
• Estabilidad del Sistema: Ayuda a estabilizar los niveles de voltaje y a prevenir la acumulación de electricidad estática, lo que garantiza un rendimiento más predecible y eficiente del sistema. También minimiza el “ruido” electromagnético que puede interferir con otros aparatos electrónicos.

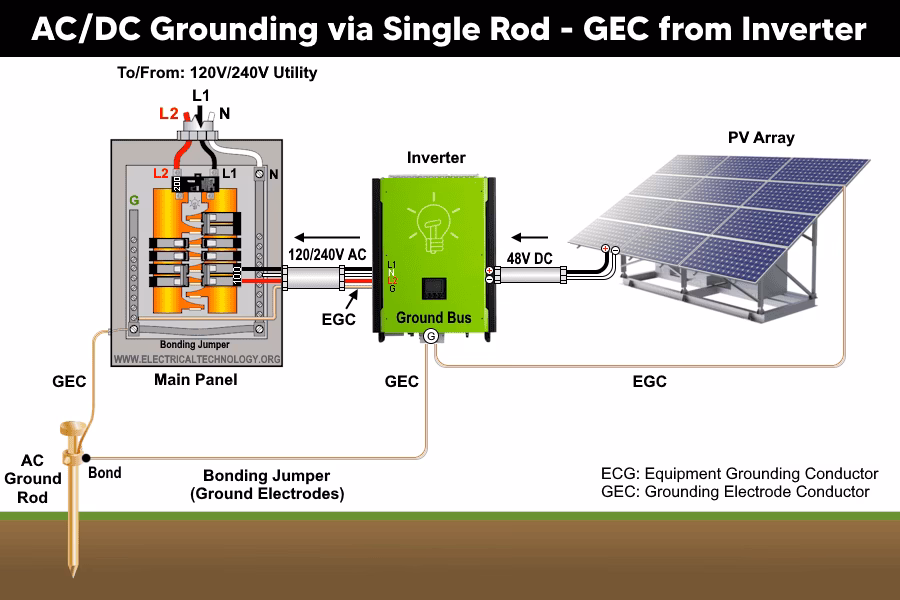

En los sistemas solares, existen dos tipos de puesta a tierra: la puesta a tierra del equipo (o chasis), que conecta todas las partes metálicas expuestas (marcos de paneles, estructuras de montaje) a tierra, y la puesta a tierra del sistema, que conecta uno de los conductores portadores de corriente (el positivo o el negativo) a tierra.

La Diferencia Clave: Puesta a Tierra Positiva vs. Negativa

La distinción entre un sistema de puesta a tierra positiva y uno de puesta a tierra negativa radica en cuál de los terminales de la batería (y, por extensión, del circuito de corriente continua) se conecta a tierra.

Sistema de Puesta a Tierra Negativa

En un sistema de puesta a tierra negativa, el terminal negativo de la batería se conecta al punto de tierra común. Esto significa que el conductor negativo del sistema se mantiene a un potencial de voltaje de cero (o cercano a cero) con respecto a la tierra. Este es, con diferencia, el estándar más común en la actualidad. La gran mayoría de las aplicaciones modernas, incluyendo la industria automotriz (coches, autocaravanas, barcos) y la mayoría de los sistemas solares residenciales y comerciales, utilizan una puesta a tierra negativa.

Sistema de Puesta a Tierra Positiva

Por el contrario, en un sistema de puesta a tierra positiva, es el terminal positivo de la batería el que se conecta al punto de tierra. En este caso, el conductor positivo es el que se mantiene a potencial de tierra. Aunque es mucho menos común hoy en día, este método todavía se encuentra en algunas aplicaciones específicas, como ciertos sistemas de telecomunicaciones, equipos industriales más antiguos o en algunas instalaciones solares de hace varias décadas.

El Rol Decisivo del Controlador de Carga Solar

El componente que realmente dicta y debe ser compatible con el tipo de puesta a tierra del sistema es el controlador de carga solar. Su función es regular el flujo de energía desde los paneles solares hacia el banco de baterías, protegiéndolas de sobrecargas y descargas profundas. Los controladores de carga están diseñados internamente para ser de puesta a tierra positiva o negativa.

• Controladores de Carga de Puesta a Tierra Negativa: Son los más habituales. Están diseñados para operar en sistemas donde el lado negativo del circuito es el común y está conectado a tierra.
• Controladores de Carga de Puesta a Tierra Positiva: Están específicamente construidos para sistemas donde el positivo es el común a tierra. Intentar usar uno de estos en un sistema de tierra negativa (o viceversa) puede provocar cortocircuitos, daños irreparables en el equipo y serios riesgos de seguridad.

Por lo tanto, la elección no es arbitraria. Si estás integrando un sistema solar en un vehículo recreativo (RV) o un barco, casi con total seguridad necesitarás un controlador de carga de puesta a tierra negativa para que sea compatible con el sistema eléctrico existente del vehículo.

Tabla Comparativa: Puesta a Tierra Positiva vs. Negativa

¿Los Paneles Solares son de Tierra Positiva o Negativa?

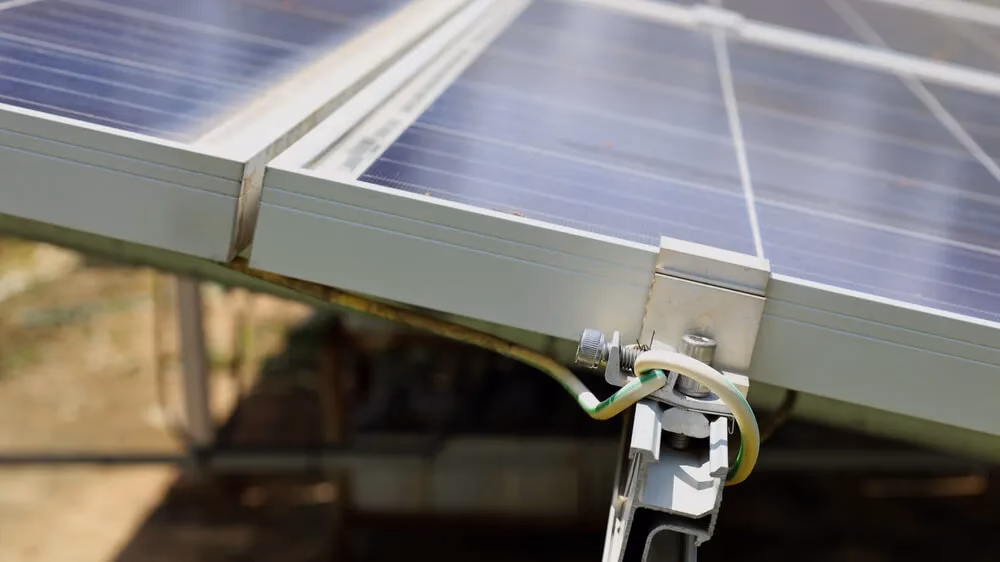

Esta es una fuente común de confusión. Los paneles solares en sí mismos no son intrínsecamente de tierra positiva o negativa. Un panel fotovoltaico tiene un terminal positivo y un terminal negativo que generan una corriente continua. La “polaridad de la puesta a tierra” es una característica del diseño del sistema en su conjunto, no del panel individual. La decisión de poner a tierra el conductor positivo o negativo se toma a nivel del sistema y se implementa a través del controlador de carga o el inversor. Lo que sí es universal es que el marco metálico (chasis) de cada panel solar debe estar siempre conectado a tierra por seguridad, independientemente del tipo de puesta a tierra eléctrica del sistema.

Preguntas Frecuentes (FAQ)

¿Qué sucede si no pongo a tierra mi sistema solar?

No poner a tierra un sistema solar es extremadamente peligroso. Te expones a riesgos de electrocución, daños catastróficos en tus equipos por sobretensiones (como las de un rayo), y tu instalación no cumplirá con las normativas eléctricas locales, lo que significa que no pasará ninguna inspección y podría invalidar tu seguro. Además, puede afectar negativamente la eficiencia y la vida útil del sistema.

¿Cómo puedo saber qué tipo de puesta a tierra tiene mi vehículo o RV?

La forma más sencilla es revisar la conexión de la batería principal. Observa el cable que va desde la batería al chasis metálico del vehículo. Si ese cable sale del terminal negativo (-), tienes un sistema de puesta a tierra negativa. Esta es la configuración en el 99% de los vehículos modernos.

¿Puedo mezclar componentes de puesta a tierra positiva y negativa?

Absolutamente no. Debes asegurarte de que todos los componentes de corriente continua en tu sistema (especialmente el controlador de carga y cualquier otro dispositivo conectado a la batería) sean compatibles con el mismo esquema de puesta a tierra. Mezclarlos es una receta para el desastre, causando cortocircuitos y daños permanentes.

¿Es un tipo de puesta a tierra mejor que el otro?

Funcionalmente, ambos métodos logran el mismo objetivo de seguridad. Sin embargo, la puesta a tierra negativa se ha convertido en el estándar de la industria debido a la amplia disponibilidad de componentes y a la convención establecida en sectores relacionados como el automotriz. A menos que tengas una razón muy específica para usar una puesta a tierra positiva (como la compatibilidad con equipos existentes), siempre debes optar por un sistema de puesta a tierra negativa.

Conclusión

La elección entre una puesta a tierra positiva o negativa no es una cuestión de preferencia, sino de compatibilidad y estandarización. Si bien ambos sistemas son funcionalmente seguros si se implementan correctamente, el mundo moderno funciona predominantemente con sistemas de puesta a tierra negativa. Al diseñar o ampliar tu sistema de energía solar, es crucial identificar el tipo de puesta a tierra requerido y seleccionar un controlador de carga que coincida perfectamente. Esta atención al detalle no solo garantizará que tu sistema funcione de manera eficiente y confiable, sino que también salvaguardará tu equipo y, lo más importante, la seguridad de todos los que interactúan con él. Una correcta puesta a tierra es la base de una instalación solar robusta, segura y duradera.
