Protección de Paneles Solares contra Cortocircuitos

La energía solar fotovoltaica ha revolucionado la forma en que generamos electricidad, ofreciendo una alternativa limpia y sostenible. Sin embargo, como cualquier sistema eléctrico, las instalaciones solares no están exentas de riesgos. Uno de los peligros más críticos es el cortocircuito, un evento que puede comprometer la integridad de los equipos, reducir la eficiencia del sistema e incluso provocar incendios. Garantizar una protección adecuada no es una opción, sino una necesidad para asegurar la longevidad y la operatividad segura de cualquier planta fotovoltaica, desde una pequeña instalación residencial hasta un gran parque solar.

Implementar un sistema de protección robusto es una inversión en tranquilidad y rendimiento. En este artículo, exploraremos en profundidad qué es un cortocircuito en un sistema fotovoltaico, cuáles son sus causas y, lo más importante, cómo podemos protegernos eficazmente mediante una combinación de dispositivos, mantenimiento preventivo y tecnología avanzada.

¿Qué es un Cortocircuito en un Sistema Fotovoltaico?

Para entender cómo protegerse, primero debemos comprender la naturaleza del problema. Un cortocircuito ocurre cuando se establece una conexión directa y de muy baja resistencia entre dos puntos de un circuito con potenciales eléctricos diferentes (por ejemplo, entre el polo positivo y el negativo). Esto crea un camino sin obstáculos para la corriente eléctrica, provocando que su flujo aumente de forma descontrolada y peligrosa.

En un sistema solar, las causas más comunes de un cortocircuito incluyen:

• Fallos en los módulos solares: Deterioro de las células, daños en la caja de conexiones o defectos de fabricación.
• Daños en el cableado: Aislamiento de los cables desgastado por la exposición a la intemperie (sol, lluvia, viento), mordeduras de animales o daños mecánicos durante la instalación o el mantenimiento.
• Problemas en los inversores: Fallos internos en los componentes electrónicos del inversor que pueden generar un cortocircuito en su entrada de corriente continua (CC) o en su salida de corriente alterna (CA).
• Errores de instalación: Conexiones flojas o incorrectas que pueden generar puntos calientes y, eventualmente, un cortocircuito.

Las consecuencias de un cortocircuito no deben subestimarse. El exceso de corriente puede sobrecalentar los cables hasta el punto de derretir su aislamiento, dañar irreversiblemente los paneles solares y los inversores, y, en el peor de los casos, iniciar un incendio que ponga en riesgo la propiedad y la seguridad de las personas.

La Primera Línea de Defensa: Fusibles e Interruptores Automáticos

Cuando ocurre un cortocircuito, la primera barrera de protección son los dispositivos diseñados para interrumpir el flujo de corriente. Estos actúan de forma reactiva, es decir, una vez que la falla ya se ha producido, pero su acción es vital para aislar el problema y evitar daños mayores.

Fusibles

Los fusibles son elementos de protección simples pero muy eficaces. Consisten en un pequeño filamento o lámina metálica diseñada para fundirse (quemarse) cuando la corriente que lo atraviesa supera un valor predeterminado durante un tiempo específico. Al fundirse, el circuito se abre y el flujo de corriente se detiene. Se utilizan principalmente en la parte de corriente continua (CC) del sistema, protegiendo las cadenas de paneles (strings) y los inversores. Su principal ventaja es su bajo costo y su rápida actuación, aunque su desventaja es que son de un solo uso y deben ser reemplazados después de cada evento.

Interruptores Automáticos (Magnetotérmicos)

Los interruptores automáticos, también conocidos como disyuntores o magnetotérmicos, son dispositivos más sofisticados. A diferencia de los fusibles, no se destruyen al actuar y pueden ser rearmados (reseteados) una vez que la falla ha sido solucionada. Detectan sobrecorrientes mediante dos mecanismos:

• Protección térmica: Un bimetal que se calienta y se dobla con sobrecargas leves pero prolongadas.
• Protección magnética: Una bobina que crea un campo magnético y actúa instantáneamente ante corrientes muy elevadas, como las de un cortocircuito.

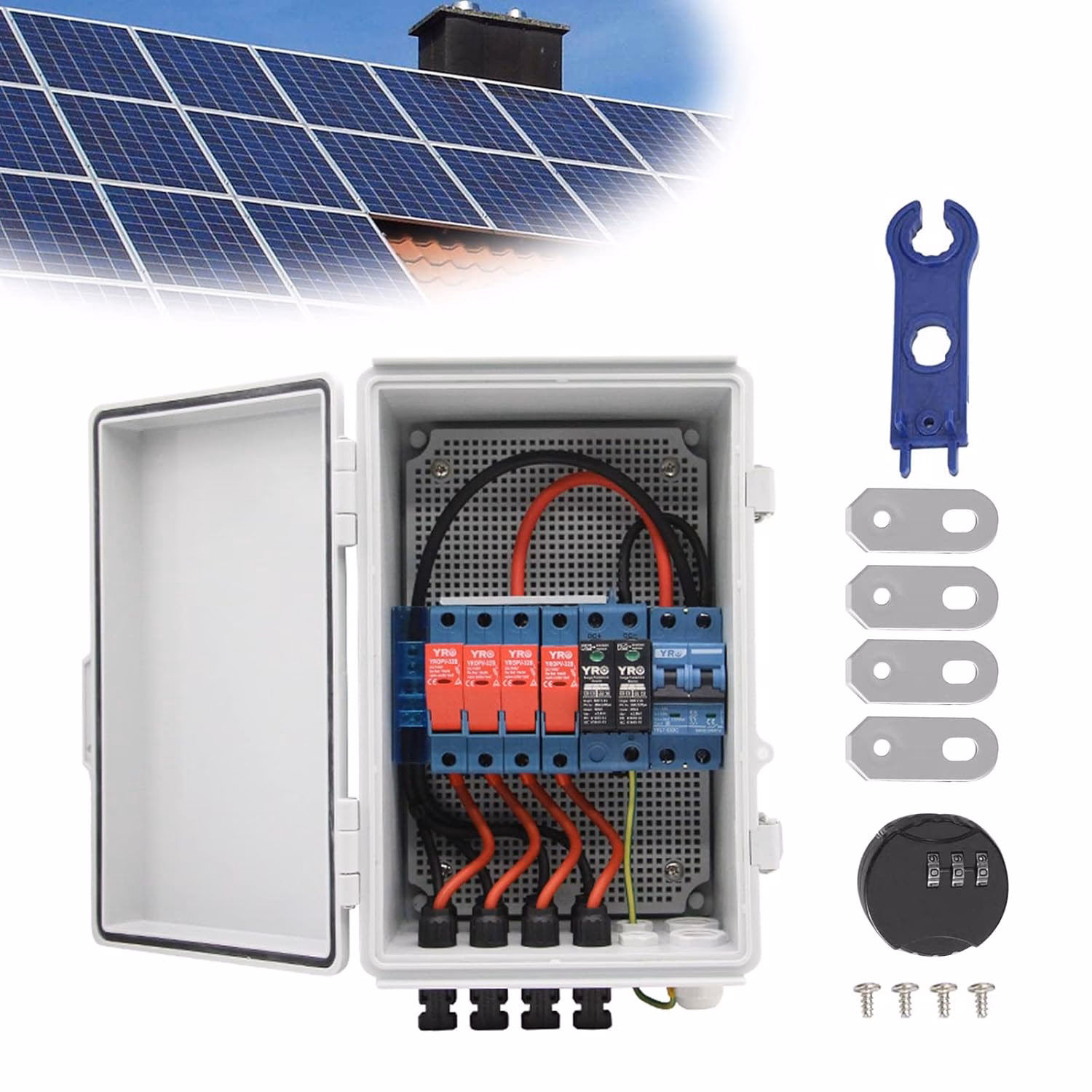

Se instalan tanto en el lado de CC como en el de CA del sistema. La correcta selección y dimensionamiento de fusibles e interruptores es fundamental. Deben estar coordinados entre sí para garantizar que, ante una falla, solo se desconecte la parte más pequeña posible de la instalación, minimizando la interrupción del servicio.

El Papel Inteligente del Inversor en la Protección

El inversor es el cerebro del sistema fotovoltaico, y su función va mucho más allá de convertir la corriente continua en alterna. Los inversores modernos están equipados con sistemas de protección avanzados que monitorizan constantemente los parámetros eléctricos. Están diseñados para detectar y reaccionar ante cortocircuitos tanto en su circuito de entrada (CC) como en el de salida (CA). Cuando se detecta una corriente anómala que indica un cortocircuito, el inversor actúa en milisegundos para desconectar el circuito afectado, protegiéndose a sí mismo y al resto de la instalación. Esta protección interna es una capa de seguridad crucial y altamente eficaz.

Previniendo un Peligro Mayor: La Detección de Arcos Eléctricos

Una de las consecuencias más peligrosas de un cortocircuito o de una conexión defectuosa es la formación de un arco eléctrico. Un arco es una descarga de plasma de alta energía que genera temperaturas extremadamente altas (miles de grados Celsius), capaces de derretir metal y provocar incendios de forma casi instantánea. Para combatir este riesgo, existen los Detectores de Arco Eléctrico (AFDs, por sus siglas en inglés). Estos dispositivos analizan en tiempo real las características de la onda de corriente y, si detectan patrones que indican la presencia de un arco, envían una señal para que los interruptores desconecten el circuito inmediatamente. La prevención de arcos es un paso proactivo fundamental para la seguridad contra incendios en instalaciones solares.

Mantenimiento Preventivo: El Guardián Silencioso de tu Instalación

Los mejores dispositivos de protección pueden fallar si no se mantienen adecuadamente. El mantenimiento preventivo y la inspección regular son esenciales para garantizar la integridad y el buen funcionamiento de todo el sistema de protección.

Tareas Clave de Mantenimiento:

• Inspección Visual: Revisar periódicamente el estado de los cables, conectores y cajas de conexión en busca de signos de desgaste, corrosión o daños.
• Pruebas de Dispositivos: Calibrar y probar los interruptores automáticos para asegurar que funcionarán correctamente cuando sea necesario.
• Actualización de Firmware: Mantener el software del inversor actualizado mejora no solo el rendimiento, sino también sus capacidades de seguridad y protección.
• Limpieza de Componentes: Mantener los paneles y los equipos de ventilación del inversor limpios para evitar sobrecalentamientos que puedan llevar a fallos.
• Registro Detallado: Documentar todas las inspecciones, reparaciones y anomalías detectadas. Un historial de mantenimiento puede ayudar a identificar problemas recurrentes y predecir futuras fallas.

La Tecnología al Servicio de la Seguridad Fotovoltaica

La tecnología moderna ofrece herramientas avanzadas para pasar de una protección reactiva a una predictiva. La integración de sistemas de monitorización en tiempo real permite detectar anomalías eléctricas antes de que se conviertan en un cortocircuito. Estos sistemas pueden enviar alertas automáticas, facilitando una intervención rápida y efectiva. Además, tecnologías como la inspección con drones equipados con cámaras térmicas permiten identificar “puntos calientes” en los paneles o conexiones, que son indicadores tempranos de una posible falla, permitiendo una reparación antes de que ocurra el problema.

Preguntas Frecuentes (FAQ)

En conclusión, la protección contra cortocircuitos en una instalación fotovoltaica es un esfuerzo multifacético que va más allá de instalar un simple interruptor. Requiere una combinación estratégica de dispositivos de protección correctamente dimensionados, la inteligencia integrada en componentes como el inversor, un programa de mantenimiento preventivo riguroso y el aprovechamiento de tecnologías avanzadas de monitorización. Al adoptar estas medidas, no solo se protege la inversión económica, sino que se garantiza que la planta solar opere de manera segura y eficiente durante toda su vida útil, contribuyendo a un futuro energético más fiable y sostenible.
