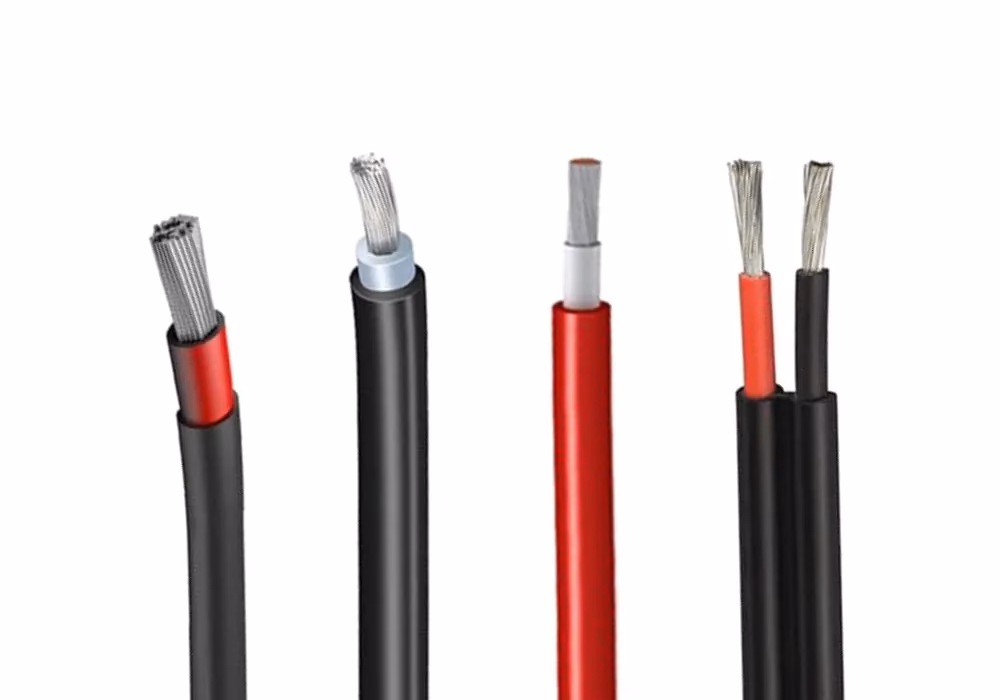

Sección de Cable para Placas Solares: Guía Completa

Al planificar una instalación de energía solar, es común centrar toda nuestra atención en los componentes más visibles y costosos: los paneles fotovoltaicos, el inversor, las baterías solares o el regulador de carga. Sin embargo, existe un elemento que a menudo pasa desapercibido y que es absolutamente vital para el rendimiento y la seguridad del sistema: el cableado. Elegir una sección de cable inadecuada puede provocar importantes pérdidas de energía, reducir la producción de tu instalación y, en el peor de los casos, generar riesgos de sobrecalentamiento. Un cable bien dimensionado es tan crucial como el mejor de los paneles solares.

¿Por Qué es Crucial Dimensionar Correctamente el Cableado Solar?

Imagina que intentas pasar un gran caudal de agua por una tubería muy estrecha. La presión aumentará, el flujo se verá restringido y se perderá energía por la fricción. Algo muy similar ocurre con la electricidad y los cables. Si la sección de un cable es inferior a la necesaria para la corriente que debe transportar, su resistencia interna provocará que una parte de la valiosa energía generada por tus paneles se disipe en forma de calor. Este fenómeno se conoce como caída de tensión.

En los sistemas de corriente continua (CC), que es la que producen los paneles solares, este efecto es aún más pronunciado. A tensiones más bajas (como 12V, 24V o 48V), se necesita una corriente más alta para transmitir la misma cantidad de potencia. Una corriente más alta exige un cable de mayor sección para evitar pérdidas significativas. Por lo tanto, un mal cálculo no solo reduce la cantidad de electricidad que llega a tus baterías o a tu inversor, sino que también puede comprometer la seguridad de toda la instalación.

Factores Clave para Calcular la Sección del Cable Fotovoltaico

Para determinar la sección correcta del cable que une tus paneles solares con el regulador o inversor, debemos tener en cuenta una serie de variables interconectadas. Ignorar cualquiera de ellas puede llevar a un cálculo erróneo.

• Longitud del Cable (L): Se refiere a la distancia total, en metros, desde el panel solar (o el punto de conexión de la serie de paneles) hasta el regulador de carga. Es importante recordar que la corriente debe hacer un viaje de ida y vuelta (positivo y negativo), por lo que en la fórmula se considera el doble de esta distancia. A mayor longitud, mayor resistencia total y, por tanto, mayores pérdidas potenciales.
• Corriente Máxima (Icc): Es la intensidad máxima de corriente que puede generar el panel en condiciones de cortocircuito. Este dato (Intensidad de Cortocircuito o Isc/Icc) se encuentra en la ficha técnica del panel solar y es el valor que se utiliza para el cálculo por ser el escenario más exigente.
• Caída de Tensión Permitida (ΔV%): Representa el porcentaje máximo de voltaje que estamos dispuestos a perder en el cableado. Un valor más bajo significa menos pérdidas y mayor eficiencia. Para sistemas de corriente continua, se recomienda no superar una caída de tensión del 1.5% (expresado como 0.015 en la fórmula) para garantizar un rendimiento óptimo.
• Tensión Nominal del Sistema (Un): Es el voltaje de trabajo de la parte de corriente continua de tu instalación. Generalmente será de 12V, 24V o 48V, dependiendo de cómo hayas configurado tus paneles y baterías.
• Conductividad del Material (k): Este valor depende del material conductor del cable. El cobre es el más utilizado en instalaciones solares por su alta conductividad. Para el cobre, se utiliza un valor estándar de k = 56 m/(Ω∙mm²). Para el aluminio, que es menos común y menos conductivo, el valor es de 35.

La Fórmula: Cómo Calcular la Sección del Cable Paso a Paso

Con los factores anteriores claros, podemos utilizar la siguiente fórmula para calcular la sección mínima requerida en milímetros cuadrados (mm²):

S = (2 * L * Icc) / (ΔV(%) * Un * k)

Caso Práctico de Cálculo

Pongamos un ejemplo real para entenderlo mejor. Imagina que tienes una pequeña instalación en una casa de campo para alimentar unas bombillas y cargar el móvil los fines de semana.

• Datos de la instalación:
• 1 Panel solar de 50W.
• Distancia del panel al regulador (L) = 5 metros.
• Corriente de cortocircuito del panel (Icc) = 3.23 Amperios.
• Tensión del sistema (Un) = 12 Voltios.
• Caída de tensión deseada (ΔV%) = 1.5% (0.015).
• Material del cable: Cobre (k = 56).

Ahora, sustituimos estos valores en la fórmula:

S = (2 * 5 m * 3.23 A) / (0.015 * 12 V * 56)

S = (32.3) / (10.08)

S = 3.20 mm²

El resultado nos indica que necesitamos un cable con una sección mínima de 3.20 mm². Dado que esta no es una medida comercial estándar, la regla de oro es siempre redondear hacia la sección superior disponible. En este caso, deberíamos elegir un cable solar de 4 mm².

Duelo de Titanes: Cable Solar de 4 mm² vs. 6 mm²

Para la mayoría de instalaciones residenciales, las secciones de 4 mm² y 6 mm² son las más comunes. La elección entre una y otra no solo depende del cálculo exacto, sino también de la escala del proyecto y de si planeamos futuras ampliaciones.

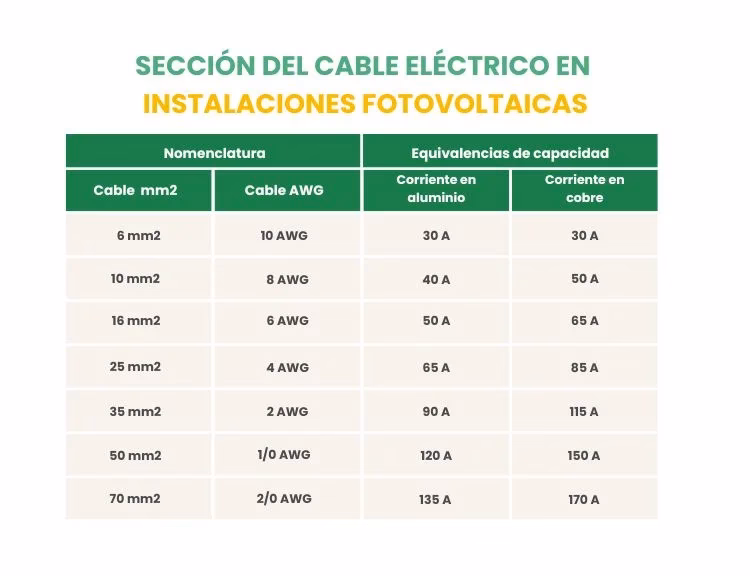

Tabla Comparativa Técnica

¿Cuándo Elegir Cada Sección?

Usa cable de 4 mm² si:

• Tu instalación solar es pequeña, generalmente por debajo de los 3 kW.
• La distancia entre los paneles y el inversor o regulador es relativamente corta (menos de 10-15 metros).
• El presupuesto es un factor limitante y el cálculo justifica esta sección.
• Necesitas mayor flexibilidad para pasar el cable por conductos complicados.

Opta por el cable de 6 mm² si:

• Tienes una instalación de 3 kW o más.
• La distancia entre los componentes es considerable, y necesitas minimizar la caída de tensión para mantener una alta eficiencia.
• Quieres sobredimensionar ligeramente la instalación para mayor seguridad y rendimiento.
• Planeas añadir más paneles solares en el futuro. Invertir en un cable de 6 mm² desde el principio te evitará tener que recablear todo más adelante.

Preguntas Frecuentes (FAQ)

¿Qué pasa si uso un cable más delgado del necesario?

Perderás una parte significativa de la energía generada en forma de calor, reduciendo la eficiencia general de tu sistema. En casos extremos, el cable puede sobrecalentarse, dañar su aislamiento y suponer un grave riesgo de incendio.

¿Puedo usar un cable más grueso del que he calculado?

Sí, y de hecho es una práctica muy recomendable si el presupuesto lo permite. Un cable de mayor sección siempre tendrá menos resistencia y, por lo tanto, menos pérdidas de energía. El único inconveniente es un coste ligeramente superior y que puede ser un poco más rígido y difícil de instalar.

¿El color del cable importa?

Absolutamente. En las instalaciones de corriente continua, se utilizan colores estandarizados para evitar errores de conexión que podrían dañar los equipos. Generalmente, se usa el rojo para el polo positivo (+) y el negro para el polo negativo (-).

¿Necesito el mismo grosor de cable para toda la instalación?

No necesariamente. Este artículo se centra en el tramo de cableado más crítico: el que va desde los paneles solares hasta el regulador o inversor. El cable que conecta las baterías con el inversor, por ejemplo, suele necesitar una sección mucho mayor debido a las altísimas corrientes que maneja. El cableado de salida del inversor (corriente alterna) se calcula de forma diferente, siguiendo la normativa eléctrica general.
