Regulador Solar: ¿PWM o MPPT? Guía Definitiva

Al diseñar un sistema de energía solar fotovoltaica, cada componente es una pieza clave del rompecabezas. Sin embargo, hay un elemento que a menudo se subestima pero que actúa como el cerebro de la instalación: el regulador de carga solar. Este dispositivo es fundamental para la salud y longevidad de tus baterías, y elegir el tipo correcto puede marcar una diferencia abismal en el rendimiento de todo tu sistema. El mercado ofrece principalmente dos tecnologías: PWM y MPPT, cada una con sus propias ventajas y aplicaciones ideales. Si te encuentras en la encrucijada de no saber cuál elegir, has llegado al lugar indicado. Esta guía completa desglosará todo lo que necesitas saber para tomar una decisión informada y optimizar tu inversión solar.

¿Qué es un Regulador de Carga y por qué es Imprescindible?

El regulador de carga solar es un dispositivo electrónico que se instala entre los paneles fotovoltaicos y el banco de baterías. Su misión principal es gestionar y controlar el flujo de energía que va desde los paneles hacia las baterías. Actúa como un guardián inteligente, protegiendo a las baterías de los peligros de la sobrecarga y la sobredescarga, dos de los principales culpables del envejecimiento prematuro y el fallo de los acumuladores.

La energía que proviene del sol es, por naturaleza, variable. Depende de la hora del día, la estación del año y las condiciones climáticas. El regulador se encarga de adaptar esta energía fluctuante para entregar una carga estable y segura. En esencia, sus funciones vitales son:

• Prevenir la sobrecarga: Cuando las baterías están llenas, el regulador corta o reduce drásticamente el flujo de energía desde los paneles para evitar daños.
• Evitar la sobredescarga: Si el nivel de carga de las baterías baja a un punto crítico debido al consumo, el regulador puede desconectar las cargas (los aparatos que consumen energía) para proteger la batería de una descarga profunda que podría dañarla irreversiblemente.
• Proteger contra la corriente inversa: Durante la noche, los paneles solares no producen energía y pueden convertirse en consumidores, extrayendo una pequeña cantidad de corriente de las baterías. El regulador bloquea este flujo inverso.

En resumen, la instalación de un regulador es obligatoria en cualquier sistema fotovoltaico con acumulación. Es la garantía de que tu inversión en baterías estará protegida y que el sistema funcionará de manera eficiente y segura durante años.

Tipos de Reguladores de Carga: La Gran Batalla Tecnológica

Aunque ambos cumplen la misma función básica, la forma en que lo hacen es muy diferente. Aquí es donde entran en juego las siglas PWM y MPPT.

Reguladores PWM (Pulse-Width Modulation)

Los reguladores PWM, o de Modulación por Ancho de Pulso, son la tecnología más veterana y sencilla. Funcionan de manera similar a un interruptor inteligente que se conecta y desconecta rápidamente entre los paneles y las baterías. Para cargar, el regulador PWM “arrastra” la tensión del panel solar hacia abajo para que coincida con la tensión de la batería en ese momento. Esto significa que si tienes un panel diseñado para operar a 18V y una batería que está a 12.5V, el regulador forzará al panel a operar a 12.5V.

• Ventajas: Son más económicos, de diseño simple y muy duraderos. Ideales para sistemas pequeños y de bajo presupuesto.
• Desventajas: Son menos eficientes. Al igualar las tensiones, no aprovechan toda la potencia que el panel puede ofrecer, lo que se traduce en una pérdida de energía potencial.
• Uso ideal: Pequeños sistemas off-grid, como en autocaravanas, barcos, iluminación solar o para cargar una sola batería con uno o dos paneles de tensión compatible.

Reguladores MPPT (Maximum Power Point Tracking)

Los reguladores MPPT, o de Seguimiento del Punto de Máxima Potencia, son mucho más avanzados. En lugar de simplemente conectar y desconectar, actúan como un convertidor de corriente continua (DC-DC) de alta eficiencia. Un regulador MPPT es capaz de desacoplar la tensión de los paneles de la tensión de las baterías. Esto le permite analizar constantemente la salida del panel para encontrar la combinación de voltaje y corriente que entrega la máxima potencia (el famoso “Punto de Máxima Potencia”).

Luego, convierte esta potencia máxima a la tensión que la batería necesita en ese momento, aumentando la corriente en el proceso. Por ejemplo, si el panel produce 18V y 5A (90W) y la batería está a 12V, el MPPT tomará esos 90W y los convertirá a aproximadamente 12V y 7.5A (90W), aprovechando así toda la energía generada. Esta capacidad de conversión puede aumentar la eficiencia de recolección de energía entre un 20% y un 30% en comparación con un PWM, especialmente en climas fríos o nublados.

• Ventajas: Eficiencia muy superior (hasta 98%), permite usar paneles de mayor tensión (y más económicos) con bancos de baterías de menor tensión, y mejora el rendimiento en condiciones de baja irradiación.
• Desventajas: Son más caros y de mayor tamaño que los PWM.
• Uso ideal: Sistemas de medianos a grandes, sistemas donde los paneles están lejos de las baterías (se puede usar un cable más fino gracias a la mayor tensión), y en cualquier instalación donde se quiera maximizar la captación de energía.

¿Cuándo Elegir Cada Tecnología? Guía Práctica

La elección no se basa solo en el presupuesto, sino en la configuración de tu sistema. La relación entre la tensión nominal de tus paneles y la de tu banco de baterías es el factor decisivo.

Escenarios para un Regulador PWM:

Un regulador PWM es la opción adecuada cuando la tensión nominal del panel solar es muy cercana a la tensión nominal del banco de baterías. En esta situación, la pérdida de eficiencia es mínima y el ahorro en el costo del regulador está justificado.

Ejemplos típicos:

• Un panel de 30 o 36 celdas (tensión nominal 12V) para cargar un banco de baterías de 12V.
• Dos paneles de 30 o 36 celdas en serie para cargar un banco de baterías de 24V.

Escenarios para un Regulador MPPT:

Debes invertir en un regulador MPPT siempre que la tensión de los paneles sea significativamente mayor que la del banco de baterías. Aquí es donde la tecnología MPPT brilla, convirtiendo el exceso de voltaje en corriente de carga adicional, lo que se traduce en más energía para tus baterías.

Ejemplos típicos:

• Un panel de 60 o 72 celdas (típicamente usados en instalaciones de conexión a red, con tensión nominal de 24V) para cargar un banco de baterías de 12V.
• Múltiples paneles conectados en serie para alcanzar altas tensiones (60V, 100V, 150V) y cargar un banco de baterías de 12V, 24V o 48V.

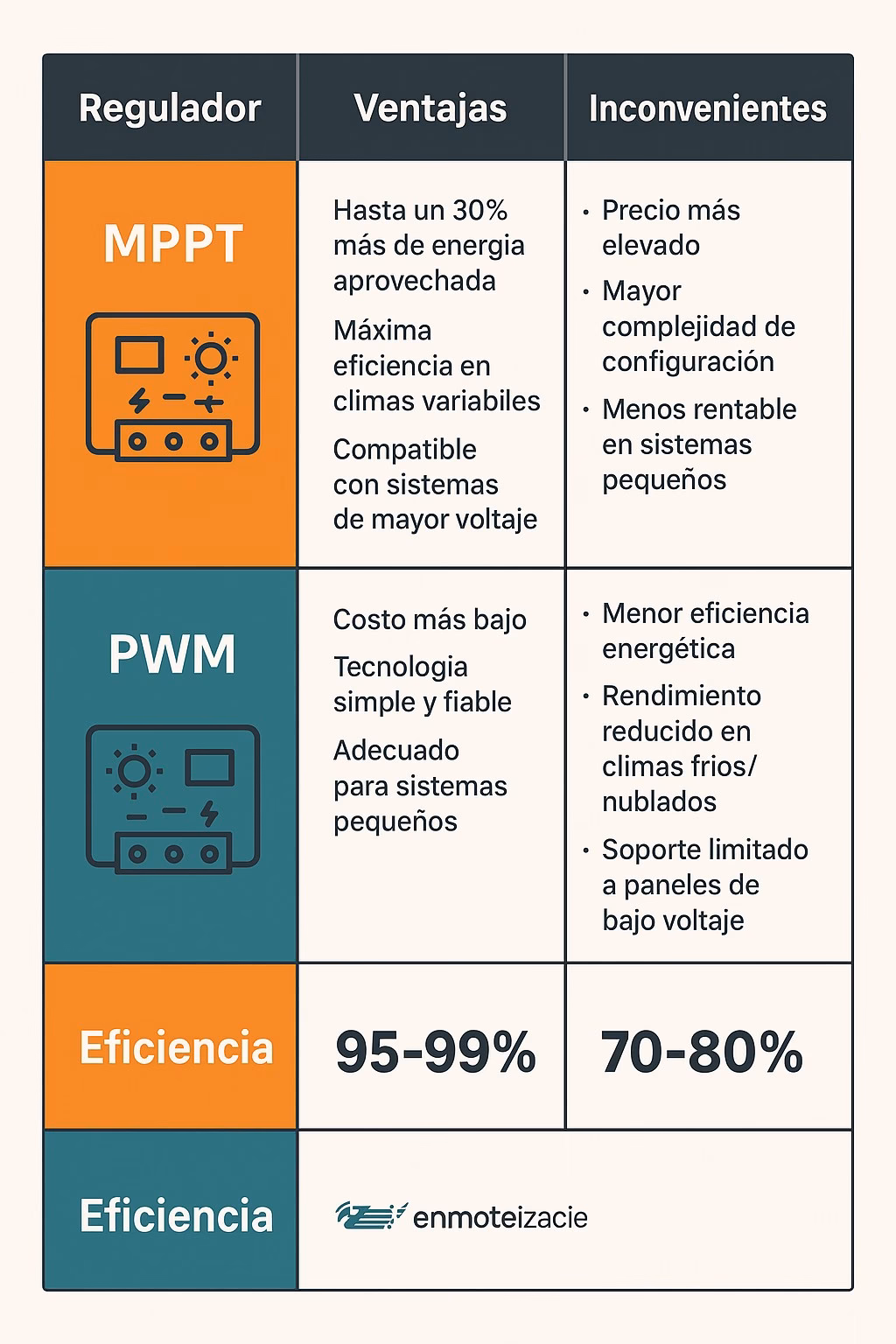

Tablas Comparativas para una Elección Rápida

Para simplificar aún más tu decisión, hemos creado estas tablas de referencia basadas en la configuración de paneles y baterías.

Tabla 1: Tipo de Regulador Recomendado

Tabla 2: Tensión de Paneles según Número de Celdas

Preguntas Frecuentes (FAQ)

¿Un regulador MPPT siempre es mejor que un PWM?

En términos de eficiencia, sí. Un MPPT siempre extraerá más energía de los mismos paneles. Sin embargo, en sistemas muy pequeños donde la tensión del panel y la batería coinciden, la ganancia de energía puede no justificar el costo adicional. En estos casos, un PWM puede ser la opción más rentable.

¿Puedo usar un panel de 24V con una batería de 12V?

Sí, pero es absolutamente necesario utilizar un regulador MPPT para hacerlo de manera eficiente. Un regulador PWM intentaría bajar la tensión del panel a 12V, desperdiciando casi la mitad de la potencia del panel. El MPPT, en cambio, convertirá esa alta tensión en más corriente de carga, aprovechando toda la potencia.

¿Cómo calculo el tamaño (amperaje) del regulador que necesito?

La regla general es dividir la potencia total de tus paneles solares (en vatios) por la tensión de tu banco de baterías (en voltios). Luego, añade un factor de seguridad del 25% para tener en cuenta condiciones de alta irradiancia.

Fórmula: Amperaje del Regulador = (Potencia Total Paneles / Tensión Batería) * 1.25

Ejemplo: Para 400W de paneles y un banco de baterías de 24V: (400W / 24V) * 1.25 = 16.67A * 1.25 = 20.8A. Deberías elegir un regulador de al menos 30A.

¿Qué sucede si instalo un regulador de menor amperaje del necesario?

El regulador se sobrecargará. En el mejor de los casos, los sistemas de protección internos limitarán la corriente o apagarán el dispositivo para evitar daños. En el peor de los casos, puede sobrecalentarse y fallar permanentemente, dejando tus baterías sin protección.

Conclusión: Una Inversión en Eficiencia

La elección entre un regulador de carga PWM y uno MPPT no es una cuestión de cuál es “bueno” o “malo”, sino de cuál es el adecuado para tu aplicación específica. Un regulador PWM es una solución robusta y económica para sistemas pequeños y sencillos con tensiones compatibles. Por otro lado, un regulador MPPT es una inversión inteligente que se amortiza rápidamente en sistemas de mayor tamaño o con tensiones dispares, maximizando cada vatio de energía solar que tus paneles son capaces de producir. Analiza la configuración de tus paneles y baterías, considera tu presupuesto y, sobre todo, piensa en la eficiencia a largo plazo. Una elección correcta del regulador de carga garantizará que tu sistema solar funcione a su máximo potencial, protegiendo tu inversión y brindándote energía limpia y fiable durante muchos años.
