Sistemas de Potencia: La Red Eléctrica al Desnudo

En el corazón de nuestra vida moderna late una red invisible pero omnipresente: el sistema eléctrico de potencia. Desde encender una bombilla hasta alimentar complejos industriales y centros de datos, todo depende de esta intrincada red de componentes que trabajan en perfecta sincronía para generar, transportar y distribuir energía eléctrica. Comprender su funcionamiento no solo es fascinante, sino que también es fundamental para apreciar la importancia de la eficiencia energética, la estabilidad y el papel que juegan las nuevas tecnologías, como la energía solar, en su evolución.

¿Qué es Exactamente un Sistema Eléctrico de Potencia?

Un sistema de potencia es, en esencia, una red de componentes eléctricos interconectados con el propósito de suministrar, transferir y utilizar energía eléctrica. Aunque el ejemplo más colosal es la red eléctrica nacional que abastece a millones de personas, existen sistemas de potencia a todas las escalas. Podemos encontrar versiones más pequeñas en hospitales, edificios comerciales, industrias e incluso en nuestros hogares, especialmente aquellos con instalaciones de autoconsumo como paneles fotovoltaicos.

La estructura de un gran sistema de potencia se puede dividir en tres etapas fundamentales:

• Generación: Es el punto de partida, donde la energía primaria (hidráulica, solar, eólica, térmica, nuclear) se convierte en energía eléctrica. Las centrales de generación son los corazones del sistema que bombean la electricidad a la red.
• Transmisión: Una vez generada, la electricidad debe viajar largas distancias desde las centrales hasta los centros de consumo (ciudades, polígonos industriales). Esto se realiza a través de líneas de alta tensión, que minimizan las pérdidas de energía durante el transporte.
• Distribución: Al llegar a las zonas de consumo, la alta tensión se reduce en subestaciones para ser distribuida a través de una red de media y baja tensión que finalmente llega a los consumidores finales: hogares, comercios e industrias.

La mayoría de estos sistemas a gran escala dependen de la potencia trifásica, un método altamente eficiente para transmitir y distribuir energía eléctrica que se ha convertido en el estándar mundial.

El Desafío Constante: Estabilidad y Control

Un sistema eléctrico de potencia es un organismo vivo y dinámico. El equilibrio entre la energía generada y la consumida debe ser perfecto y constante. Cualquier desajuste, por mínimo que sea, puede tener consecuencias catastróficas. El funcionamiento de estos sistemas es supervisado y comandado a distancia desde Centros de Operación y Control mediante sistemas SCADA (Supervisión, Control y Adquisición de Datos).

Los profesionales que operan estas redes enfrentan desafíos diarios para evitar problemas de estabilidad dinámica. Si no se gestionan adecuadamente, estos problemas pueden llevar al sistema a un colapso, resultando en los temidos apagones que dejan a grandes áreas sin suministro eléctrico. Otro fenómeno crítico es el colapso de tensión, donde partes de la red sufren caídas de voltaje que afectan el rendimiento de los aparatos eléctricos y disminuyen la calidad del suministro. La gestión no solo implica aspectos técnicos, sino también económicos, buscando siempre minimizar los costos de operación mientras se satisface una demanda de energía en constante crecimiento.

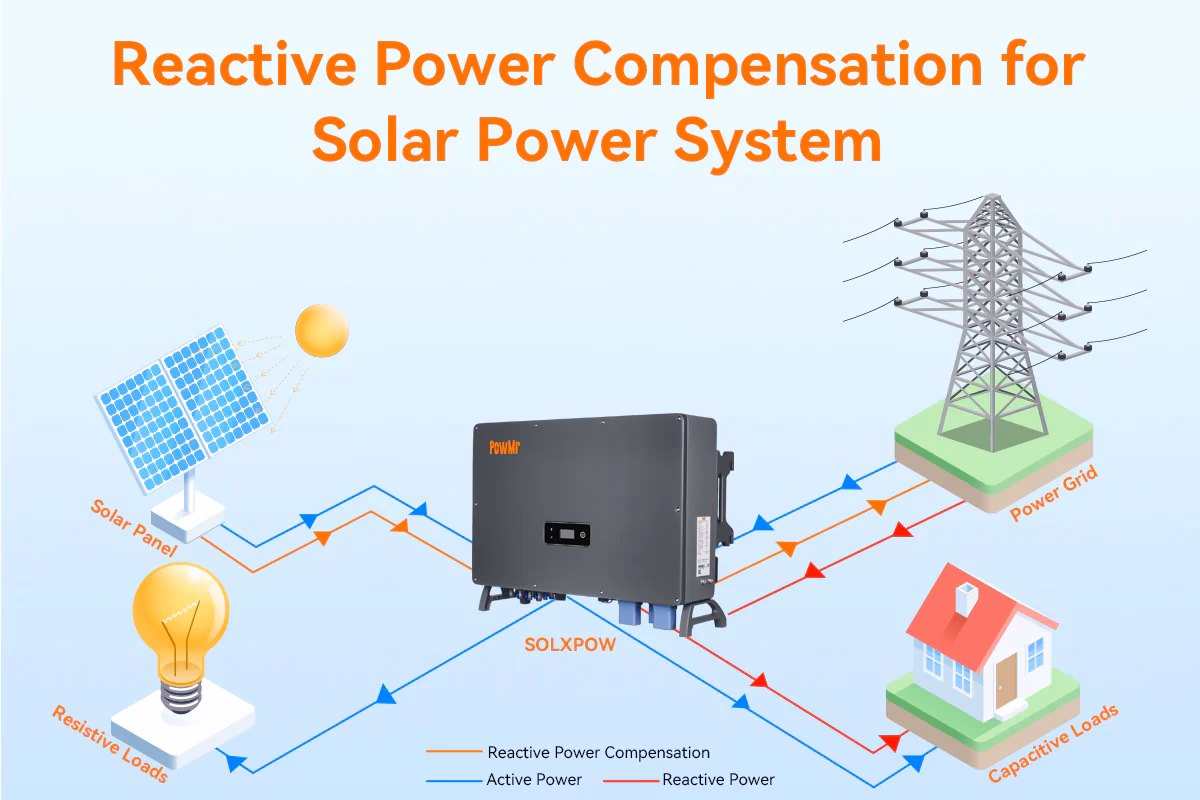

Comprendiendo el Triángulo de Potencia: Activa, Reactiva y Aparente

Cuando hablamos de electricidad, no toda la potencia es igual. Para entender cómo funciona la energía en un circuito de corriente alterna, es crucial conocer los tres tipos de potencia, que se representan gráficamente en el llamado “Triángulo de Potencia”.

Potencia Activa (P)

Es la potencia que realmente realiza un trabajo útil. Es la energía que se convierte en luz, calor o movimiento. Es la que enciende tu televisor, calienta tu comida en el microondas o mueve el motor de una lavadora. Se mide en vatios (W) o kilovatios (kW).

Potencia Reactiva (Q)

Esta es una potencia más abstracta. No realiza un trabajo útil, pero es indispensable para el funcionamiento de ciertos equipos que operan con campos magnéticos, como motores, transformadores y lámparas fluorescentes. Esta energía “rebota” entre el generador y el receptor, ocupando espacio en las líneas sin convertirse en trabajo. Se mide en voltio-amperios reactivos (VAR) o kilovoltio-amperios reactivos (kVAR).

Potencia Aparente (S)

Es la suma vectorial de la potencia activa y la reactiva. Representa la potencia total que la red debe ser capaz de suministrar a un dispositivo. Es la “capacidad total” del sistema. Se mide en voltio-amperios (VA) o kilovoltio-amperios (kVA).

Tabla Comparativa de Tipos de Potencia

La Lucha contra la Potencia Reactiva: El Factor de Potencia

Un exceso de potencia reactiva es un problema para la red eléctrica. Genera una mayor corriente total (potencia aparente) para una misma cantidad de trabajo útil (potencia activa), lo que provoca mayores pérdidas de energía en forma de calor en los cables y sobrecarga la infraestructura. Aquí es donde entra en juego el concepto de factor de potencia, que es la relación entre la potencia activa y la potencia aparente. Un factor de potencia ideal es 1 (o 100%), lo que significaría que no hay potencia reactiva y toda la energía aparente es trabajo útil.

Para las industrias con grandes motores, un bajo factor de potencia puede resultar en penalizaciones económicas en su factura eléctrica. La solución es la “corrección del factor de potencia”, que generalmente se logra instalando bancos de condensadores. Estos dispositivos generan una potencia reactiva opuesta a la de los motores, compensándola y reduciendo la carga sobre la red.

Los beneficios de esta compensación son claros:

• Mejora de la eficiencia energética: Se reducen las pérdidas en la instalación.
• Reducción de costes: Se evitan penalizaciones y se optimiza el contrato de suministro.
• Aumento de la estabilidad de la red: Se libera capacidad en transformadores y líneas, mejorando la calidad del voltaje.

Energía Potencial: El Origen de la Electricidad

Antes de que la energía sea eléctrica, existe en otras formas. Una de las más fundamentales es la energía potencial, que es la energía almacenada en un objeto o sistema debido a su posición o configuración. Es la capacidad latente de realizar un trabajo. En el contexto de la generación eléctrica, varios tipos de energía potencial son cruciales:

• Energía Potencial Gravitatoria: Es la energía que tiene el agua embalsada a gran altura en una presa hidroeléctrica. Al soltarla, esta energía potencial se convierte en energía cinética (movimiento) que hace girar las turbinas.
• Energía Potencial Química: Es la energía almacenada en los enlaces químicos de combustibles como el gas, el carbón, la biomasa o en las baterías. Al quemar el combustible o al producirse la reacción en la batería, esta energía se libera.
• Energía Potencial Elástica: Aunque menos común en la generación a gran escala, es la energía almacenada al deformar un objeto, como un resorte.

Toda la generación eléctrica parte de la conversión de alguna forma de energía potencial (o cinética, como el viento) en energía mecánica de rotación y, finalmente, en energía eléctrica a través de un generador.

Preguntas Frecuentes (FAQ)

¿Por qué mi factura eléctrica a veces menciona el “factor de potencia”?

Si tienes una tarifa industrial o comercial, es probable que la compañía eléctrica mida tu consumo de energía reactiva. Si es demasiado alto (es decir, tu factor de potencia es bajo), te aplicarán una penalización económica porque estás causando una carga ineficiente en la red.

¿Un sistema solar en mi casa es un “sistema de potencia”?

Sí, a una escala mucho menor. Es un sistema de microgeneración que tiene sus propios componentes (paneles, inversor, a veces baterías) para suministrar y usar energía eléctrica. Si está conectado a la red, interactúa con el gran sistema de potencia.

¿Qué es un apagón y por qué ocurre?

Un apagón es la pérdida total del suministro eléctrico en una zona. Puede ocurrir por múltiples razones: una falla en una línea de transmisión (caída de una torre), un problema en una central de generación, o un desequilibrio masivo entre la oferta y la demanda que hace que los sistemas de protección se activen para evitar un daño mayor a toda la red.

¿Toda la energía que se genera en una central llega a mi casa?

No. Durante el transporte en las líneas de transmisión y distribución, siempre hay una parte de la energía que se pierde, principalmente en forma de calor. Uno de los grandes objetivos de la ingeniería eléctrica es minimizar estas pérdidas para hacer el sistema más eficiente.
