Anatomía de un Panel Solar: ¿De qué está hecho?

En un mundo que avanza rápidamente hacia las energías renovables, los paneles solares se han convertido en un símbolo de progreso y sostenibilidad. Los vemos en tejados, en grandes granjas solares y alimentando desde pequeños dispositivos hasta ciudades enteras. Pero, ¿alguna vez te has detenido a pensar qué hay realmente dentro de esas placas brillantes que capturan la energía del sol? Un panel solar es mucho más que una simple pieza de vidrio; es un conjunto de materiales de alta tecnología, cuidadosamente seleccionados y ensamblados para trabajar en perfecta armonía. En este artículo, vamos a diseccionar un panel fotovoltaico para explorar sus materias primas esenciales y entender el papel fundamental que juega cada componente en la mágica conversión de la luz solar en electricidad limpia y utilizable.

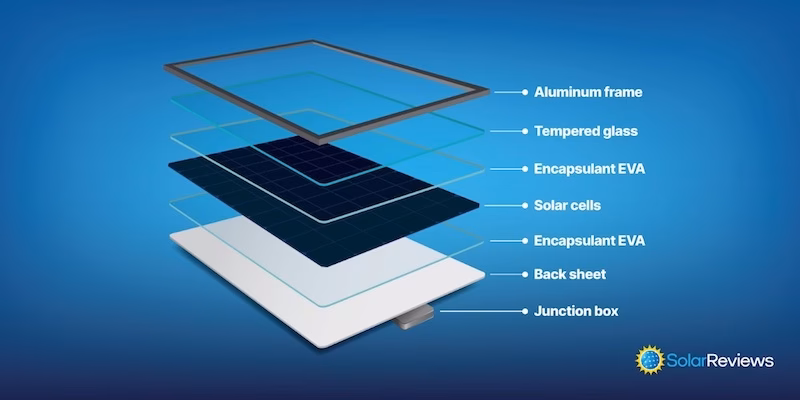

Desglosando el Panel Solar: Un Vistazo a sus Componentes Clave

Un módulo fotovoltaico es una pieza de ingeniería sofisticada. Para que funcione de manera eficiente y duradera durante décadas, necesita una combinación de materiales que ofrezcan protección, conductividad, transparencia y resistencia. Cada capa y cada elemento tienen una misión específica. A continuación, exploraremos los ocho componentes principales que conforman la estructura de un panel solar moderno.

1. El Corazón del Panel: Las Células Fotovoltaicas

El componente más crucial y el verdadero motor del panel es la célula fotovoltaica. Estas células son las responsables directas de convertir la luz solar en electricidad a través del efecto fotovoltaico. La inmensa mayoría de las células solares del mercado están hechas de silicio, un material semiconductor abundante y eficiente.

El proceso comienza cuando los fotones de la luz solar golpean la célula de silicio. Esta energía libera electrones de los átomos del material, permitiéndoles fluir. Para facilitar este flujo en una dirección controlada (creando una corriente eléctrica), el silicio se trata o “dopa” con otros elementos. Se crean dos capas: una capa tipo N (generalmente dopada con fósforo), que tiene un exceso de electrones, y una capa tipo P (dopada con boro o galio), que tiene una deficiencia de electrones. La unión entre estas dos capas, conocida como unión P-N, crea un campo eléctrico que obliga a los electrones liberados a moverse en una sola dirección, generando así una corriente eléctrica continua. La eficiencia de esta conversión es uno de los factores más importantes en la calidad de un panel solar.

2. La Primera Línea de Defensa: Vidrio Templado

La cara frontal del panel solar, la que está expuesta al sol y a los elementos, está protegida por una lámina de vidrio. Pero no es un vidrio cualquiera. Se trata de vidrio templado de bajo contenido en hierro, a menudo llamado “vidrio blanco”.

• Alta Transmisión de Luz: El bajo contenido de hierro asegura que más del 93% de la luz solar en el espectro útil (320-1100 nm) pase a través del vidrio y llegue a las células solares, maximizando la producción de energía.
• Durabilidad y Resistencia: El proceso de templado lo hace increíblemente resistente a impactos mecánicos, como granizo, ramas o vientos fuertes.
• Seguridad: En el improbable caso de que se rompa, el vidrio templado se fragmenta en pequeños trozos granulares en lugar de astillas afiladas, lo que lo hace mucho más seguro.
• Resistencia a los Rayos UV: Bloquea la radiación ultravioleta dañina, protegiendo los materiales internos, como el encapsulante, de la degradación a largo plazo.

3. El Pegamento Protector: Encapsulante EVA

Entre el vidrio y las células solares, y entre las células y la lámina trasera, se encuentra una fina película transparente llamada encapsulante. El material más común para esta tarea es el EVA (Etileno Vinil Acetato). El EVA actúa como un adhesivo termofusible que, durante el proceso de laminación, une todas las capas del panel en una sola unidad sólida y sellada.

Su función es vital: protege las delicadas células fotovoltaicas de la humedad, el polvo, las vibraciones y los cambios de temperatura. Al ser altamente transparente, no obstaculiza el paso de la luz. Un buen encapsulante es clave para garantizar que el panel funcione de manera fiable durante sus 25 o más años de vida útil.

4. El Esqueleto Resistente: El Marco de Aleación de Aluminio

La mayoría de los paneles solares están rodeados por un marco robusto, generalmente fabricado en aleación de aluminio. Este marco cumple varias funciones esenciales:

• Soporte Estructural: Proporciona rigidez y protege los bordes del laminado de vidrio de posibles impactos durante el transporte, la manipulación y la instalación.
• Protección contra la Intemperie: El marco está diseñado para proteger el panel de la entrada de humedad y ayuda a un drenaje adecuado del agua.
• Resistencia a la Corrosión: El aluminio es naturalmente resistente al óxido y la corrosión, lo que lo hace perfecto para soportar décadas de exposición a la lluvia, la nieve y la humedad.
• Punto de Montaje: Sirve como el punto de anclaje para instalar el panel en sistemas de montaje en tejados o en el suelo.

5. La Espalda del Panel: La Lámina Trasera (Backsheet)

En la parte posterior del panel se encuentra la lámina trasera o “backsheet”. Esta capa, generalmente de color blanco o negro, es la barrera final contra el entorno. Está compuesta por polímeros de alta resistencia como PET, PVF (Tedlar) o similares.

Sus principales funciones son proporcionar aislamiento eléctrico, protegiendo contra cortocircuitos y garantizando la seguridad, y proteger los componentes internos de la humedad, los rayos UV y otros factores ambientales desde la parte trasera. Algunas láminas traseras también están diseñadas para ayudar a disipar el calor, lo que puede mejorar la eficiencia de las células solares, ya que estas funcionan mejor a temperaturas más bajas.

6. El Sistema Nervioso: Cintas de Soldadura y Caja de Conexiones

Para que la electricidad generada en cada célula pueda ser recogida y utilizada, se necesita un sistema de cableado interno.

• Cintas de Soldadura (Tinned Copper Strips): Son finas tiras de cobre estañado. Las tiras de interconexión conectan las células entre sí para formar una “cadena” o string. Los busbars, que son cintas un poco más anchas, recogen la corriente de estas cadenas y la llevan hacia la caja de conexiones.
• Caja de Conexiones (Junction Box): Es una pequeña carcasa resistente a la intemperie situada en la parte posterior del panel. Alberga las conexiones eléctricas y los diodos de bypass. Estos diodos son cruciales para el rendimiento del panel, ya que evitan que una célula sombreada o defectuosa actúe como una resistencia y reduzca drásticamente la potencia de toda la cadena de células. La caja de conexiones es el punto de salida desde donde se conectan los cables para unir varios paneles en un sistema solar.

7. El Sellador Final: Gel de Silicona

Para asegurar una protección total contra la humedad, se utiliza gel de silicona como sellador. Se aplica principalmente para unir la caja de conexiones a la lámina trasera y para sellar la unión entre el marco de aluminio y el laminado de vidrio. Su excelente adhesión y su alta resistencia a la intemperie, al agua y a los productos químicos garantizan que el interior del panel permanezca seco y protegido durante toda su vida útil.

Tabla Comparativa de Componentes del Panel Solar

Preguntas Frecuentes (FAQ)

¿Se utiliza plata en los paneles solares?

Sí, la plata es un material importante en la fabricación de paneles solares. Debido a su excepcional conductividad eléctrica, se utiliza en forma de pasta para imprimir las finas líneas metálicas en la superficie de las células solares (las cintas de soldadura y busbars) que recogen la electricidad generada. Un panel solar típico puede contener entre 15 y 20 gramos de plata.

¿Cuáles son los componentes más importantes de un panel solar?

Aunque todos los componentes son necesarios, los más críticos para la generación de energía son las células fotovoltaicas de silicio, ya que son las que realizan la conversión de luz a electricidad. Sin embargo, para la durabilidad y longevidad del panel, el vidrio templado, el encapsulante EVA y la lámina trasera son igualmente vitales.

¿Por qué es tan importante el vidrio templado?

El vidrio templado actúa como un escudo protector. Su resistencia a los impactos lo protege de daños físicos como el granizo, mientras que su alta transparencia garantiza que la máxima cantidad de luz solar llegue a las células. Además, su seguridad en caso de rotura y su capacidad para filtrar los rayos UV lo convierten en el material ideal para la cubierta exterior de un panel.

Conclusión

Como hemos visto, un panel solar es una obra de ingeniería compleja donde cada materia prima ha sido elegida por sus propiedades únicas y su capacidad para contribuir a un objetivo común: generar energía limpia de forma fiable y durante mucho tiempo. Desde el silicio que convierte la luz en electrones, hasta el marco de aluminio que lo mantiene todo unido y protegido, cada componente es una pieza indispensable del rompecabezas. Comprender de qué están hechos los paneles solares no solo nos ayuda a apreciar la tecnología que hay detrás, sino también a tomar decisiones más informadas al elegir la solución de energía solar adecuada para nuestras necesidades.
