En cualquier instalación de energía solar fotovoltaica diseñada para cargar baterías, existe un componente que, aunque a menudo pasa desapercibido, es absolutamente crucial para la salud y la longevidad del sistema: el controlador de carga solar. Este dispositivo es el cerebro de la operación de carga, actuando como un guardián inteligente entre tus paneles solares y tu valioso banco de baterías. Sin él, estarías exponiendo tus baterías a un daño seguro y desperdiciando una cantidad significativa de la energía que con tanto esmero capturan tus paneles. En este artículo, desglosaremos todo lo que necesitas saber sobre los controladores de carga, desde su función básica hasta cómo elegir el modelo perfecto para tus necesidades.

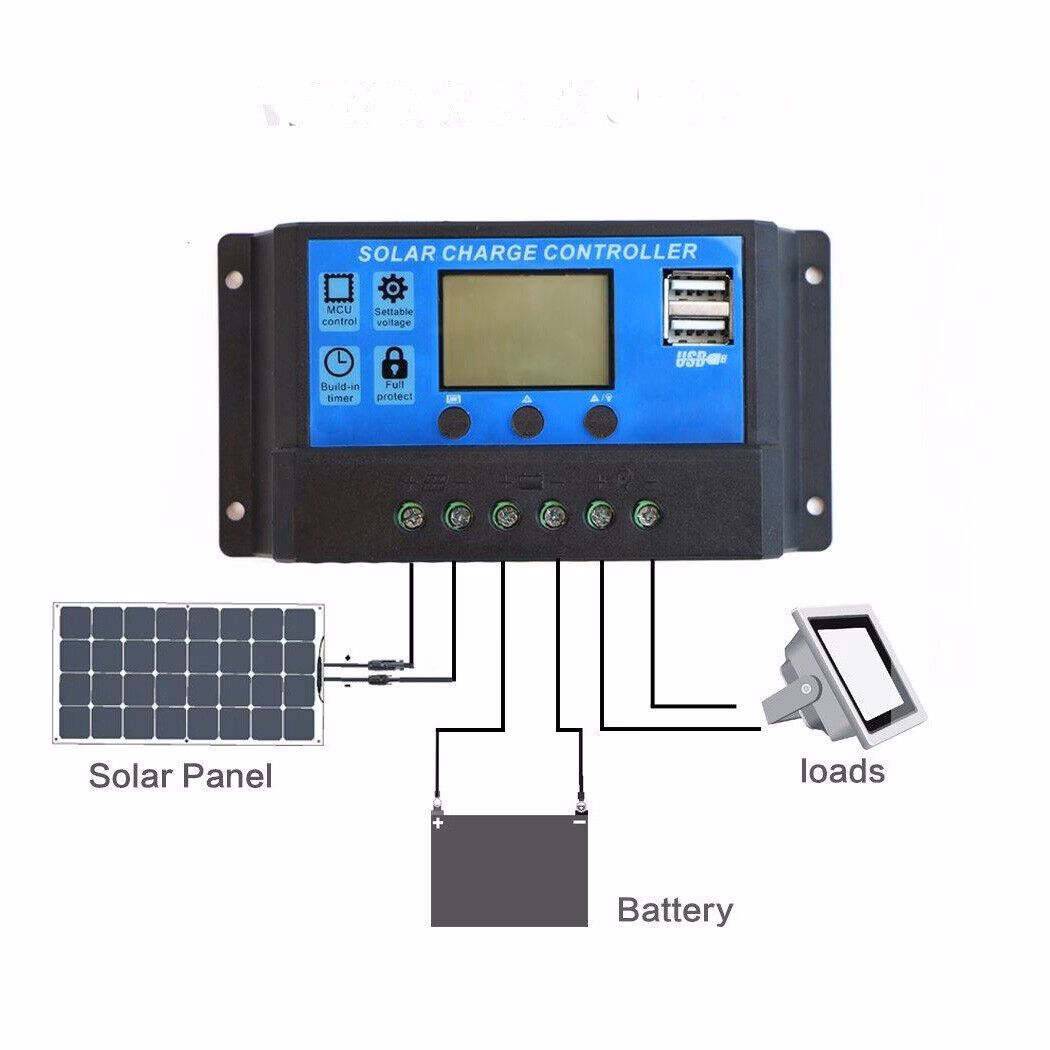

Un controlador de carga, también conocido como regulador de carga, es un dispositivo electrónico que regula la tensión y la corriente que fluyen desde los paneles solares hacia el banco de baterías. Su objetivo principal es evitar la sobrecarga de las baterías, un fenómeno que puede dañarlas de forma irreversible, reducir drásticamente su vida útil e incluso suponer un riesgo para la seguridad.
Para entender por qué es tan necesario, debemos comprender una peculiaridad de los paneles solares. Un panel fotovoltaico etiquetado como de “12 voltios” no produce 12 voltios exactos. En condiciones óptimas, su voltaje de salida puede oscilar entre 16 y 20 voltios. Esta tensión extra es necesaria para asegurar que el panel pueda seguir cargando la batería incluso en condiciones no ideales, como en días nublados, con el sol bajo en el cielo o a altas temperaturas (contrariamente a la intuición, los paneles solares son menos eficientes cuando se calientan).
Sin embargo, una batería de 12 voltios necesita una tensión de carga de entre 14 y 14.5 voltios para alcanzar su carga completa de forma segura. Si le aplicáramos directamente los 16-20 voltios del panel, la “sobrecargaríamos”, provocando que el electrolito hierva, se evapore y se dañen las placas internas. El controlador de carga actúa como un intermediario inteligente, tomando el alto voltaje del panel y reduciéndolo al nivel preciso que la batería necesita en cada momento de su ciclo de carga.
No todos los controladores de carga son iguales. La tecnología ha avanzado mucho, y hoy en día la elección se reduce principalmente a dos tipos: PWM y MPPT. Conocer sus diferencias es fundamental para diseñar un sistema eficiente.
Los controladores PWM son la tecnología más veterana y económica. Funcionan de manera similar a un interruptor electrónico que se enciende y apaga rápidamente para regular la cantidad de energía que llega a la batería. Cuando la batería está baja, el interruptor permanece “encendido” la mayor parte del tiempo. A medida que la batería se carga y su voltaje aumenta, el controlador comienza a “pulsar”, acortando los periodos de “encendido” para reducir gradualmente la corriente y evitar la sobrecarga.
Los controladores MPPT son la tecnología más avanzada y eficiente. Son, en esencia, convertidores de potencia DC-DC inteligentes. Monitorean constantemente el voltaje y la corriente de los paneles solares para encontrar el “punto de máxima potencia”, que es la combinación óptima de ambos para extraer la máxima cantidad de vatios posible en cualquier condición de luz y temperatura.
La magia del MPPT es que puede tomar un voltaje de entrada alto y una corriente baja (típico de los paneles solares) y convertirlo en un voltaje más bajo y una corriente más alta, adaptado perfectamente a la batería. Por ejemplo, si un panel entrega 8 amperios a 18 voltios (144 vatios), un controlador MPPT puede convertirlo para entregar aproximadamente 11 amperios a 13 voltios a la batería, sin perder apenas energía en el proceso. ¡Gana hasta un 30% más de energía en comparación con un PWM, especialmente en climas fríos o nublados!
| Característica | Controlador PWM | Controlador MPPT |
|---|---|---|
| Eficiencia | Menor (75-80%) | Muy Alta (94-98%) |
| Costo | Bajo | Alto |
| Compatibilidad de Paneles | El voltaje del panel debe coincidir con el de la batería | Permite paneles de mayor voltaje que la batería |
| Ideal para… | Sistemas pequeños, de bajo presupuesto y climas cálidos | Sistemas medianos a grandes, climas fríos/nublados y cuando se busca la máxima eficiencia |
Elegir el tamaño correcto del controlador es tan importante como elegir el tipo. Un controlador subdimensionado se sobrecalentará y fallará, mientras que uno sobredimensionado es un gasto innecesario. El dimensionamiento se basa en dos parámetros clave: la corriente (amperios) y el voltaje.
La capacidad de un controlador se mide en amperios (A). Para determinar los amperios que necesitas, usa esta sencilla fórmula:
Corriente del Controlador (A) = Potencia Total de los Paneles (W) / Voltaje del Banco de Baterías (V)
Por ejemplo, si tienes un panel solar de 200 vatios (W) y un banco de baterías de 12 voltios (V):
200 W / 12 V = 16.67 A
En este caso, necesitarías un controlador de al menos 16.67 A. Siempre es una buena práctica añadir un margen de seguridad del 25% para tener en cuenta condiciones de alta irradiancia. Por lo tanto, 16.67 A * 1.25 = 20.8 A. Un controlador de 20A estaría justo, pero uno de 25A o 30A sería una elección más segura y permitiría una futura expansión.
Cada controlador tiene un límite de voltaje máximo que puede aceptar de los paneles solares. Debes asegurarte de que el Voltaje de Circuito Abierto (Voc) de tu panel (o la suma de los Voc si los conectas en serie) no exceda este límite. El Voc es el voltaje máximo que un panel puede producir sin carga, y este valor aumenta a bajas temperaturas. Revisa siempre la ficha técnica tanto del panel como del controlador para garantizar la compatibilidad.
Para un sistema con un panel de 200W y una batería de 12V, necesitas un controlador de al menos 20A. En esta configuración, la diferencia de voltaje entre el panel (típicamente ~18V) y la batería es pequeña, por lo que un controlador PWM de buena calidad puede ser una opción rentable y práctica. Sin embargo, si planeas ampliar tu sistema en el futuro o vives en una zona con muchas nubes, invertir en un controlador MPPT de 20A te proporcionará más energía a largo plazo.
Depende del voltaje de tu banco de baterías. La regla es: Potencia Máxima (W) = Amperios del Controlador (A) x Voltaje de la Batería (V).
Recuerda siempre verificar que el voltaje de los paneles (Voc) no supere el máximo admitido por el controlador.
Un controlador subdimensionado no podrá manejar toda la corriente generada por los paneles. En el mejor de los casos, limitará la cantidad de energía que llega a tus baterías, desperdiciando potencial. En el peor de los casos, el exceso de corriente puede sobrecalentar y dañar permanentemente el controlador, poniendo en riesgo toda tu instalación.
La ecualización es un proceso de sobrecarga controlada y deliberada que se aplica a las baterías de plomo-ácido inundadas. Consiste en elevar el voltaje de carga a unos 15-15.5V durante un corto periodo. Esto ayuda a eliminar la sulfatación de las placas de la batería, equilibra el voltaje de las diferentes celdas y agita el electrolito, prolongando la vida útil y restaurando la capacidad de la batería. Muchos controladores avanzados incluyen una función de ecualización automática o manual.
