Cómo Saber si un Diodo Está Malo con Multímetro

Por ingniero · · 8 min lectura

Los diodos son componentes electrónicos fundamentales en infinidad de circuitos, y el mundo de la energía solar no es la excepción. Actúan como guardianes del flujo de corriente, permitiendo que pase en una sola dirección. En los sistemas fotovoltaicos, los encontramos como diodos de bloqueo (blocking) o de derivación (bypass), protegiendo los paneles solares de corrientes inversas y de los efectos de sombreado. Cuando uno de estos pequeños componentes falla, puede afectar el rendimiento de todo un sistema. Afortunadamente, comprobar el estado de un diodo es una tarea relativamente sencilla si cuentas con un multímetro digital. En esta guía exhaustiva, te enseñaremos paso a paso cómo diagnosticar un diodo y determinar si está en buen estado, abierto o en cortocircuito.

Preparativos Esenciales Antes de Empezar la Prueba

La seguridad es lo primero. Antes de tocar cualquier componente electrónico, es crucial tomar ciertas precauciones para protegerte a ti y al equipo. No omitas estos pasos, ya que son la base para una medición precisa y segura.

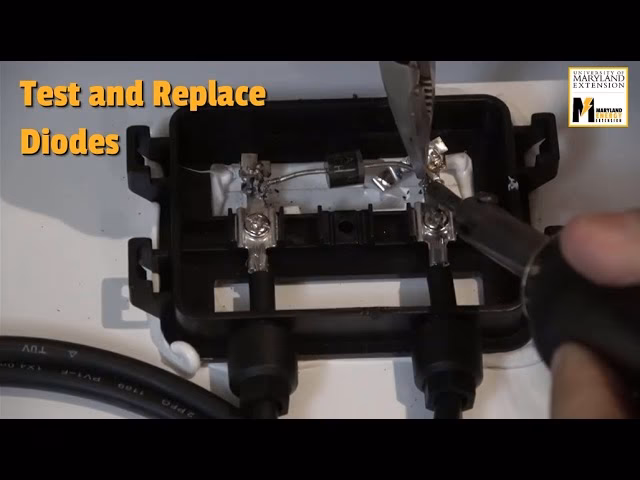

How to tell if a diode is bad with a multimeter?
A bad (opened) diode does not allow current to flow in either direction. A multimeter will display OL in both directions when the diode is opened. A shorted diode has the same voltage drop reading (approximately 0.4 V) in both directions.
  • Desconexión Total de Energía: Asegúrate de que toda la alimentación del circuito esté completamente apagada. Si estás trabajando en un sistema solar, desconecta los paneles y cualquier batería o inversor asociado. No basta con apagar un interruptor; debes garantizar que no haya ninguna fuente de voltaje activa.
  • Descarga de Condensadores: Los circuitos a menudo contienen condensadores (o capacitores), que pueden almacenar una carga eléctrica peligrosa incluso después de apagar la alimentación. Para estar seguro, configura tu multímetro en medición de voltaje (CC o CA según corresponda) y verifica que no exista voltaje en los puntos donde vas a trabajar, especialmente en los terminales del diodo. Si detectas voltaje, los condensadores deben ser descargados de forma segura antes de proceder.
  • Aislar el Diodo: Para obtener una lectura fiable, en la mayoría de los casos es necesario aislar el diodo del resto del circuito. Otros componentes conectados en paralelo pueden desviar la corriente de prueba del multímetro y dar lugar a lecturas falsas. La forma más segura de hacerlo es desoldar una de las dos patas del diodo. Esto garantiza que estás midiendo únicamente el componente en cuestión.

Método 1: La Prueba de Diodos (El Modo Ideal)

Casi todos los multímetros digitales modernos incluyen un modo específico para la prueba de diodos, identificado generalmente por el símbolo de un diodo (una flecha apuntando a una línea vertical). Este es, sin duda, el método más rápido y fiable.

Este modo funciona aplicando un pequeño voltaje a través de las puntas de prueba. Cuando se conecta a un diodo en polarización directa, el multímetro mide y muestra la caída de voltaje a través de la unión del diodo. Esta caída de voltaje es la “barrera” que la corriente debe superar para fluir.

Procedimiento Paso a Paso:

  1. Apaga y asegura el circuito: Como mencionamos en los preparativos, asegúrate de que no haya tensión.
  2. Configura el multímetro: Gira el dial selector de tu multímetro hasta la posición de prueba de diodos. Puede que comparta espacio con otra función, como la de continuidad (que suele tener un símbolo de sonido).
  3. Conecta las puntas de prueba (Polarización Directa): Un diodo tiene dos terminales: el ánodo (positivo) y el cátodo (negativo). El cátodo suele estar marcado con una banda o línea de color. Conecta la punta de prueba roja (positiva) al ánodo y la punta de prueba negra (negativa) al cátodo.
  4. Registra la Medición: Observa la pantalla del multímetro. Un diodo en buen estado mostrará una lectura de voltaje.
  5. Invierte las puntas de prueba (Polarización Inversa): Ahora, conecta la punta de prueba roja al cátodo (la parte con la banda) y la punta negra al ánodo.
  6. Registra la nueva Medición: Vuelve a observar la pantalla y anota el resultado.

Interpretación de los Resultados del Modo Diodo

La combinación de las dos mediciones (directa e inversa) te dirá todo lo que necesitas saber sobre el estado del diodo.

Estado del Diodo Lectura en Polarización Directa Lectura en Polarización Inversa
Bueno Entre 0.5V y 0.8V (para diodos de silicio) o 0.2V y 0.3V (para diodos de germanio). “OL”, “1” o infinito (indica un circuito abierto, lo cual es correcto).
Malo (Abierto) “OL”, “1” o infinito (no permite pasar la corriente en ninguna dirección). “OL”, “1” o infinito.
Malo (En Cortocircuito) Cercano a 0V (o una lectura muy baja, ej. 0.4V como referencia). La misma lectura baja que en polarización directa.

Método 2: Prueba con el Modo Resistencia (Ω)

Si tu multímetro es más antiguo o no dispone del modo de prueba de diodos, puedes usar el modo de medición de resistencia (ohmios, Ω) como alternativa. Sin embargo, es importante saber que este método es menos concluyente y sus resultados pueden ser más ambiguos. Se recomienda usarlo solo cuando no hay otra opción.

Procedimiento Paso a Paso:

  1. Seguridad primero: Desconecta toda la alimentación y descarga los condensadores. Es aún más crítico en este modo que el diodo esté completamente aislado del circuito.
  2. Configura el multímetro: Gira el dial a la función de resistencia (Ω). Si tiene varios rangos, selecciona uno intermedio, como 2000 Ω (2kΩ).
  3. Conecta las puntas (Polarización Directa): Coloca la punta roja en el ánodo y la punta negra en el cátodo.
  4. Registra la resistencia: Anota el valor que aparece en la pantalla.
  5. Invierte las puntas (Polarización Inversa): Conecta la punta roja al cátodo y la negra al ánodo.
  6. Registra la nueva resistencia: Anota el segundo valor.

Interpretación de los Resultados en Modo Resistencia

En este modo, un diodo bueno se comportará como una resistencia baja en una dirección y una resistencia muy alta (casi infinita) en la otra.

Estado del Diodo Lectura en Polarización Directa Lectura en Polarización Inversa
Bueno Un valor de resistencia relativamente bajo (puede variar mucho, pero indica que hay conducción). Una resistencia muy alta, usualmente “OL” o “1” (circuito abierto).
Malo (Abierto) Resistencia muy alta (“OL”) en ambas direcciones. Resistencia muy alta (“OL”).
Malo (En Cortocircuito) Resistencia muy baja (cercana a 0 Ω) en ambas direcciones. La misma resistencia baja.

Preguntas Frecuentes (FAQ)

¿Por qué mi multímetro muestra “OL”?

“OL” significa “Over Limit” o “Open Loop” (Fuera de Límite o Bucle Abierto). Indica que la medición supera el rango máximo que el multímetro puede mostrar. En el contexto de la prueba de diodos, una lectura “OL” en polarización inversa es la señal de que el diodo está funcionando correctamente, bloqueando el flujo de corriente como debería.

¿Qué es la polarización directa y la polarización inversa?

Son los dos estados de un diodo. La polarización directa ocurre cuando el voltaje positivo se aplica al ánodo y el negativo al cátodo, permitiendo que la corriente fluya (actúa como un interruptor cerrado). La polarización inversa es lo contrario: el voltaje positivo se aplica al cátodo y el negativo al ánodo, bloqueando el flujo de corriente (actúa como un interruptor abierto).

¿Es necesario desoldar siempre el diodo para probarlo?

Es altamente recomendable. Si mides el diodo mientras está soldado en la placa, el multímetro enviará su corriente de prueba no solo a través del diodo, sino también a través de cualquier otro camino paralelo en el circuito. Esto casi siempre resultará en una lectura incorrecta que podría hacerte pensar que un diodo bueno está malo, o viceversa.

¿Este método funciona para diodos Zener o Schottky?

Sí, el procedimiento general es el mismo. Sin embargo, los valores de caída de voltaje pueden variar. Los diodos Schottky, por ejemplo, suelen tener una caída de voltaje en polarización directa más baja que los diodos de silicio estándar (típicamente entre 0.15V y 0.45V). Un diodo Zener se comportará como un diodo normal en este test; su característica especial de conducción en inversa a un voltaje específico no puede ser probada con un multímetro estándar.
