La independencia energética que ofrece un sistema solar, ya sea en una autocaravana, un barco o una vivienda, es una de las grandes maravillas de la tecnología moderna. Sin embargo, el éxito y la fiabilidad de una instalación no residen solo en los grandes componentes como los paneles o las baterías, sino en los pequeños detalles que garantizan su correcto funcionamiento y protección. Dos de estos componentes, a menudo rodeados de dudas y confusión, son los diodos de bloqueo y los shunts. Aunque pequeños en tamaño, su impacto en la eficiencia y la longevidad de tu sistema es gigantesco. En este artículo, desmitificaremos su función y te explicaremos por qué son elementos que no deberías pasar por alto.
Una pregunta muy común, especialmente en instalaciones móviles como barcos o autocaravanas donde el espacio es limitado y se suelen combinar paneles de diferentes tamaños, es si se necesitan diodos de bloqueo. La respuesta corta es: sí, es altamente recomendable. Veamos por qué.
Cuando conectas paneles solares de diferente potencia (por ejemplo, uno de 120W y otro de 80W) pero del mismo voltaje nominal, la conexión correcta es en paralelo. Esto mantiene el voltaje del sistema y suma las corrientes de ambos paneles. Sin embargo, aquí surge un problema potencial, sobre todo cuando hay sombreado parcial, algo casi inevitable en un entorno móvil.
Si una sombra cubre completamente uno de los paneles, su voltaje caerá drásticamente. En esta situación, el panel sombreado deja de producir energía y puede convertirse en una carga. El panel que sigue al sol, con mayor voltaje, comenzará a enviar corriente “hacia atrás” al panel sombreado. Este fenómeno, conocido como corriente inversa o “backfeeding”, no solo significa una pérdida total de la producción del panel sombreado, sino que también puede dañar permanentemente sus celdas por sobrecalentamiento.
Aquí es donde entra en juego el diodo de bloqueo. Un diodo es un componente electrónico que actúa como una puerta de un solo sentido para la electricidad. Al instalar un diodo de bloqueo en el cable positivo de cada panel conectado en paralelo, permites que la corriente fluya desde el panel hacia tus baterías, pero impides que pueda regresar. Si un panel se sombrea, el diodo simplemente bloquea cualquier intento de corriente inversa desde el otro panel, protegiéndolo y asegurando que el sistema siga produciendo energía con el panel que no está sombreado.

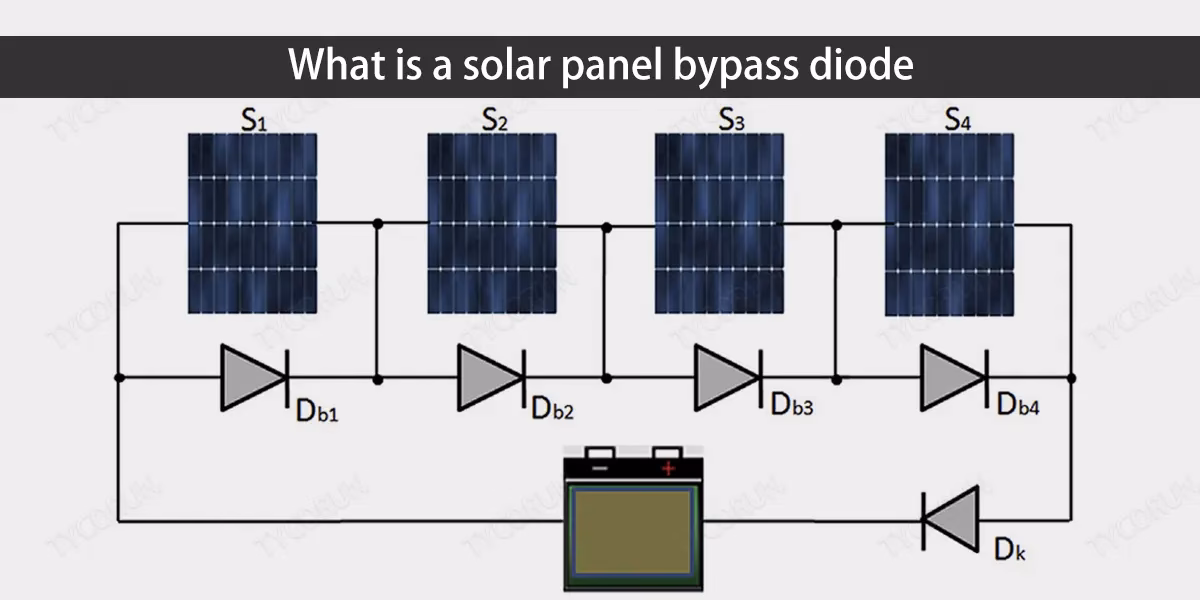

Es importante no confundir los diodos de bloqueo con los diodos de bypass. La mayoría de los paneles solares modernos ya incluyen diodos de bypass en su caja de conexiones. La función de estos es diferente: se activan cuando una o varias celdas *dentro de un mismo panel* están sombreadas, creando un “puente” para que la corriente del resto de las celdas pueda seguir fluyendo sin pasar por las celdas inactivas, evitando puntos calientes y una caída drástica de la producción de ese panel. No protegen contra la corriente inversa entre paneles.
| Característica | Diodo de Bypass | Diodo de Bloqueo |
|---|---|---|
| Ubicación | Dentro de la caja de conexiones del panel | En el cable positivo de cada panel (externo) |
| Función Principal | Protege celdas individuales del sobrecalentamiento por sombreado dentro de un panel | Evita que la corriente fluya de un panel a otro en una conexión en paralelo |
| Escenario Típico | Sombreado parcial de un solo panel | Conexión en paralelo de múltiples paneles (especialmente con sombras desiguales o de diferente potencia) |
| ¿Viene de fábrica? | Sí, en la mayoría de paneles modernos | No, debe ser añadido por el instalador |
El tipo de diodo más recomendado para esta aplicación es el diodo Schottky. La razón es su baja caída de voltaje directo, lo que significa que disipa menos energía en forma de calor y es más eficiente que un diodo estándar. Al elegir uno, asegúrate de que su amperaje nominal sea superior a la corriente de cortocircuito (Isc) de tu panel y que su voltaje nominal sea superior al voltaje de circuito abierto (Voc) del sistema.
Para la instalación, tienes varias opciones:
Ahora que tus paneles están protegidos, pasemos al corazón de tu sistema: las baterías. ¿Cómo sabes realmente cuánta energía te queda? Si tu respuesta es “miro el voltaje”, es probable que no tengas una idea precisa, especialmente si usas tecnología moderna.
Un shunt, también conocido como derivador, es un dispositivo de precisión que se instala en tu sistema de baterías para medir exactamente cuánta energía entra y cuánta sale. Piénsalo como el contador de electricidad de tu casa, pero para tus baterías. Mide cada amperio que fluye, proporcionando una imagen exacta de tu estado de carga (SOC), generalmente expresado como un porcentaje.
Confiar únicamente en el voltaje para saber la carga de una batería es un método poco fiable. Esto es especialmente cierto para las baterías de litio (LiFePO4), que tienen una curva de descarga muy plana. Esto significa que su voltaje se mantiene casi constante (por ejemplo, entre 13.2V y 13.0V) durante la mayor parte de su ciclo de descarga, desde el 80% hasta el 20% de su capacidad. Cuando el voltaje finalmente cae, lo hace de forma abrupta, dejándote sin energía de repente.
Sin un shunt, podrías pensar que te quedan horas de autonomía cuando en realidad te quedan minutos. Es la diferencia entre gestionar tu energía con confianza o vivir con la incertidumbre de un apagón inesperado.
Para que un shunt funcione correctamente, su instalación es clave. Se coloca en el cable negativo principal del banco de baterías. Es crucial que el shunt sea el ÚNICO elemento conectado al borne negativo de la batería. Todos los demás cables negativos del sistema (cargas, inversores, cargadores, etc.) deben conectarse al otro lado del shunt, el lado de “carga” o “sistema”. De esta manera, toda la corriente que entra o sale del banco de baterías pasa obligatoriamente a través de él.
Una vez instalado, debe ser calibrado:
No todos los shunts son iguales. Un shunt básico es simplemente una resistencia de precisión. Un shunt inteligente, en cambio, incorpora una placa de circuito que procesa la información y la transmite a un monitor o a una aplicación móvil. Estos te ofrecen datos valiosos en tiempo real: SOC (%), amperios instantáneos (entrando o saliendo), consumo actual, tiempo de autonomía restante y mucho más. Para cualquier instalación solar seria, un shunt inteligente es una inversión indispensable.
Aunque el riesgo es menor, sigue siendo una medida de protección muy barata y recomendable. Un fallo en una celda de un panel podría hacer que se comportara como una carga, y el diodo lo protegería. Por su bajo coste, es una buena póliza de seguro para tus paneles.
Sí, introduce una pequeña pérdida debido a su caída de voltaje inherente. Sin embargo, al usar un diodo Schottky, esta pérdida es mínima (típicamente 0.2V-0.4V) y es un precio muy pequeño a pagar por la protección que ofrece, que evita pérdidas mucho mayores por corriente inversa.
No. Los shunts para monitorización de baterías están diseñados específicamente para ser instalados en el lado negativo del circuito. Instalarlo en el positivo es incorrecto y podría ser peligroso.
Sí, absolutamente. El controlador de carga solo ve el voltaje en sus terminales, que puede verse afectado por la corriente de carga o descarga. Como hemos visto, el voltaje no es un indicador fiable del estado de carga real. El shunt mide la corriente, que es la única forma de hacer un “balance contable” preciso de la energía en tus baterías.
En el mundo de la energía solar, el éxito está en los detalles. Un diodo de bloqueo de unos pocos euros puede salvar un panel solar de cientos. Un shunt puede transformar tu experiencia de gestión de energía, pasando de la conjetura a la certeza absoluta. Al entender e implementar correctamente estos dos pequeños componentes, no solo proteges tu valiosa inversión, sino que también maximizas su eficiencia y fiabilidad, permitiéndote disfrutar de la energía del sol con total tranquilidad y control.
