Cómo Regular el Voltaje de tus Paneles Solares

Has invertido en paneles solares, una decisión fantástica para generar energía limpia y reducir tus facturas de electricidad. Sin embargo, a veces estos paneles pueden ser un poco entusiastas y producir un voltaje superior al que tu sistema puede manejar de forma segura. Este exceso de voltaje no es bueno para tus baterías, inversor o cualquier dispositivo conectado, pudiendo causar daños irreparables y reducir la vida útil de tu inversión. Afortunadamente, controlar este voltaje es más sencillo de lo que parece.

En este artículo, nos sumergiremos en el mundo del voltaje solar. Explicaremos por qué es crucial mantenerlo bajo control, cómo puedes medirlo correctamente y, lo más importante, te presentaremos métodos efectivos para reducir el voltaje de tus paneles solares, utilizando desde configuraciones de cableado hasta dispositivos especializados como los controladores de carga MPPT. ¡Sigue leyendo y toma el control total de tu sistema de energía solar!

Entendiendo el Voltaje de un Panel Solar

Antes de abordar las soluciones, es fundamental comprender qué es exactamente el voltaje de un panel solar. En términos simples, el voltaje se refiere a la diferencia de potencial eléctrico que genera un panel cuando es expuesto a la luz solar. Es la “fuerza” o “presión” con la que la electricidad fluye a través del circuito.

El voltaje de los paneles solares varía. Las unidades residenciales suelen producir entre 18 y 30 voltios en condiciones de circuito abierto (Voc), que es el voltaje máximo que un panel puede generar cuando no está conectado a ninguna carga. Un voltaje demasiado alto es un problema común, especialmente cuando hay una falta de coincidencia entre tu panel solar y tu batería o la aplicación que deseas alimentar. Cualquier voltaje significativamente por encima de la capacidad de entrada de tu banco de baterías o inversor se considera excesivo y peligroso.

¿Por Qué Deberías Reducir el Voltaje de tus Paneles Solares?

La correcta regulación del voltaje no es un capricho técnico, sino una necesidad fundamental para la salud y seguridad de todo tu sistema fotovoltaico. Ignorar un voltaje elevado puede tener consecuencias costosas y peligrosas.

• Protección de la Batería: La razón principal para reducir el voltaje es proteger tu banco de baterías. Una batería de 12 voltios, por ejemplo, no puede soportar la carga directa de un panel de 20 voltios. Este exceso de voltaje provoca una sobrecarga, lo que puede dañar permanentemente la batería, reducir drásticamente su vida útil o, en el peor de los casos, causar sobrecalentamiento y riesgos de seguridad.
• Compatibilidad de Componentes: Los inversores, controladores de carga y otros dispositivos electrónicos están diseñados para operar dentro de rangos de voltaje específicos. Alimentarlos con un voltaje superior al nominal puede quemar sus circuitos internos, dejándolos inutilizables.
• Eficiencia del Sistema: La transferencia de energía es más eficiente cuando los voltajes están correctamente emparejados. Un desajuste provoca pérdidas de energía en forma de calor, lo que significa que no estás aprovechando al máximo la energía que tus paneles generan.
• Seguridad General: Un voltaje excesivamente alto puede provocar el sobrecalentamiento de los cables y las conexiones, aumentando el riesgo de fallos eléctricos e incluso incendios. La seguridad siempre debe ser la máxima prioridad.
• Longevidad del Equipo: Al proporcionar un voltaje estable y correcto, se reduce el estrés en todos los componentes eléctricos del sistema, lo que se traduce en una mayor durabilidad y una vida útil más larga para toda tu instalación.

Cómo Medir el Voltaje de tu Panel Solar

Antes de intentar cualquier modificación, debes saber con certeza cuál es el voltaje que está produciendo tu panel. La forma más directa de hacerlo es con un multímetro o un voltímetro.

Sigue estos sencillos pasos:

1. Configura tu medidor: Pon tu multímetro en el modo de voltaje de corriente continua (DCV o V–). Selecciona un rango superior al voltaje esperado del panel (por ejemplo, 20V o 200V).
2. Desconecta el panel: Asegúrate de que el panel solar esté desconectado de cualquier carga, batería o controlador. El panel debe estar expuesto a la luz solar directa para obtener una lectura precisa.
3. Conecta las sondas: Conecta la sonda positiva (roja) del medidor al terminal positivo (+) de tu panel solar y la sonda negativa (negra) al terminal negativo (-).
4. Lee el voltaje: El valor que se muestra en la pantalla es el voltaje de circuito abierto (Voc). Este es el voltaje máximo que tu panel puede producir. Compáralo con la etiqueta de especificaciones en la parte posterior del panel para verificar que funciona correctamente.
5. Mide bajo carga (Opcional): Para medir el voltaje de operación (Vmp), conecta el panel a una carga o a tu sistema y repite los pasos 3 y 4. Este voltaje será ligeramente inferior al Voc.

4 Métodos para Reducir el Voltaje de un Panel Solar

Una vez que has confirmado que el voltaje es demasiado alto para tu sistema, es hora de actuar. Aquí te presentamos cuatro métodos efectivos, desde los más sencillos hasta los más avanzados.

1. Configuraciones de Cableado: Serie vs. Paralelo

La forma en que conectas múltiples paneles solares entre sí tiene un impacto directo en el voltaje y la corriente totales del sistema. Si tu voltaje es demasiado alto, cambiar de una configuración en serie a una configuración en paralelo es la solución más simple.

• Conexión en Serie: Se conecta el terminal positivo de un panel al negativo del siguiente. Esto suma los voltajes de los paneles, mientras que la corriente (amperaje) se mantiene igual. (Ej: Dos paneles de 18V y 5A en serie = 36V y 5A).
• Conexión en Paralelo: Se conectan todos los terminales positivos juntos y todos los terminales negativos juntos. Esto mantiene el voltaje igual al de un solo panel, pero suma las corrientes. (Ej: Dos paneles de 18V y 5A en paralelo = 18V y 10A).

Para cambiar a paralelo, simplemente desconecta los paneles, usa conectores adecuados (como los ramales MC4 en Y) para unir los cables positivos con los positivos y los negativos con los negativos. ¡Recuerda que al aumentar la corriente, es posible que necesites usar un cable de mayor grosor para manejar el amperaje de forma segura!

2. Usar un Controlador de Carga MPPT

El uso de un controlador de carga MPPT (Maximum Power Point Tracking) es la solución más inteligente y eficiente. Este dispositivo se sitúa entre tus paneles solares y tu banco de baterías y actúa como un convertidor de energía inteligente.

A diferencia de los controladores PWM más simples, un MPPT puede aceptar un voltaje de entrada mucho más alto de los paneles y reducirlo eficientemente al voltaje correcto para cargar tus baterías (por ejemplo, 12V o 24V). La gran ventaja es que no desperdicia la energía del voltaje sobrante; en su lugar, la convierte en corriente adicional. Esto puede aumentar la eficiencia de recolección de energía de tu sistema hasta en un 30%, especialmente en condiciones de frío o cielos nublados.

3. Usar un Convertidor Reductor (Step-Down / Buck Converter)

Un convertidor reductor es un dispositivo electrónico que toma un voltaje de CC más alto en su entrada y lo reduce a un voltaje de CC más bajo en su salida. Es una opción más económica que un controlador MPPT, pero generalmente menos eficiente.

Para usarlo, debes seleccionar un convertidor que pueda manejar la potencia (vatios) de tu panel solar. Conectas la salida del panel a la entrada del convertidor y luego configuras el convertidor para que emita el voltaje exacto que necesita tu dispositivo o batería. Aunque es funcional, carece de la inteligencia de carga y las protecciones de un controlador de carga dedicado, por lo que se recomienda principalmente para aplicaciones específicas y no para cargar baterías a largo plazo.

4. Reconfiguración de la Caja de Conexiones (Solo para Profesionales)

Este es un método avanzado y no se recomienda para principiantes. Implica abrir la caja de conexiones en la parte posterior del panel solar y modificar el cableado interno de las células solares. Es una operación delicada que, si se hace incorrectamente, puede dañar permanentemente el panel y anular su garantía. Esta tarea debe ser realizada exclusivamente por un electricista certificado o un técnico con experiencia en energía fotovoltaica.

Tabla Comparativa de Métodos

Preguntas Frecuentes (FAQ)

¿Se puede cambiar el voltaje de un panel solar?

Sí. Si bien no se puede cambiar el voltaje de salida de un solo panel a nivel físico (sin modificaciones expertas), sí se puede regular y ajustar el voltaje que llega a tus equipos utilizando los métodos descritos en este artículo, como cambiar la configuración de cableado o usar dispositivos como controladores de carga MPPT o convertidores reductores.

¿Qué voltaje se considera demasiado alto para un sistema de 12V?

Generalmente, para un sistema de baterías de 12V, cualquier voltaje de entrada sostenido por encima de los 15-18 voltios puede ser perjudicial. Los controladores de carga están diseñados para manejar voltajes de panel más altos (por ejemplo, 18-22V para paneles de “12V”) y regularlos a un voltaje de carga seguro (típicamente entre 13.8V y 14.8V). Siempre consulta las especificaciones de tu batería y controlador.

¿Cómo se limita la salida de los paneles solares?

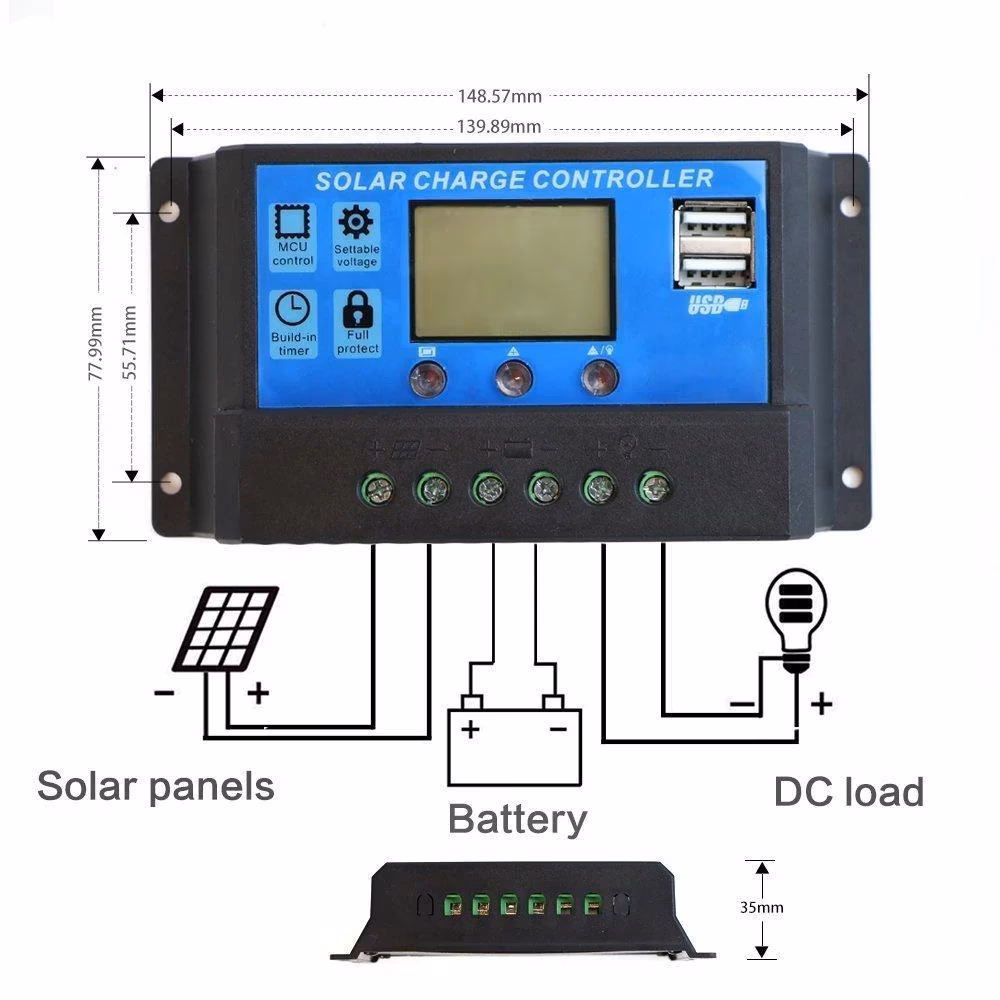

La forma principal de limitar la salida es instalando un controlador de carga. Este dispositivo regula tanto el voltaje como la corriente que fluyen hacia la batería. Una vez que la batería está llena, el controlador reduce o corta el flujo de energía para evitar la sobrecarga, limitando así la salida efectiva del panel.

Conclusión

Gestionar eficazmente el voltaje de tus paneles solares es un paso crucial para garantizar la longevidad, la eficiencia y la seguridad de tu sistema de energía renovable. Ya sea que optes por una simple reconfiguración del cableado en paralelo, la eficiencia superior de un controlador de carga MPPT o una solución más específica como un convertidor reductor, tienes a tu disposición las herramientas para proteger tu inversión. Tomar el control de la salida de tus paneles hoy mismo te asegurará que tu solución de energía limpia siga siendo tan fiable como respetuosa con el medio ambiente durante muchos años.
