Caja Combinadora Solar: Guía Completa y Detallada

En el complejo universo de una instalación de energía solar fotovoltaica, a menudo centramos nuestra atención en los componentes más visibles, como los paneles solares o el inversor. Sin embargo, existen elementos intermedios cuya función es vital para garantizar la seguridad, la eficiencia y la longevidad de todo el sistema. Uno de estos héroes anónimos es la caja combinadora solar, también conocida como ‘combiner box’. Este dispositivo, aunque de apariencia simple, actúa como el centro neurálgico que organiza y protege las corrientes eléctricas generadas por los paneles antes de que lleguen al corazón del sistema: el inversor.

¿Qué es Exactamente una Caja Combinadora Solar?

Una caja combinadora solar es, en esencia, un armario eléctrico diseñado para centralizar y organizar las conexiones de múltiples cadenas de paneles solares. Una cadena solar (o ‘string’) es un conjunto de paneles fotovoltaicos conectados en serie. El propósito fundamental de la caja combinadora es tomar la energía de estas múltiples cadenas y unificarlas en una única salida de mayor potencia, que luego se dirige hacia el inversor. Al optimizar su ubicación dentro del sistema fotovoltaico, la caja combinadora ayuda a limitar las pérdidas de energía y a simplificar drásticamente el cableado.

Su uso se vuelve imprescindible en instalaciones que cuentan con más de tres cadenas solares que necesitan conectarse al inversor. En sistemas más pequeños, con tres o menos cadenas, es posible conectarlas directamente al inversor sin necesidad de este dispositivo. Sin embargo, en plantas fotovoltaicas a gran escala, las cajas combinadoras son absolutamente cruciales. Permiten a los diseñadores de la planta reducir significativamente los costos de material y mano de obra al distribuir conexiones combinadas sin afectar la producción máxima de energía.

¿Cómo Funciona y Por Qué es Tan Importante?

El funcionamiento de una caja combinadora es análogo al de una caja de empalmes, pero con funciones de protección integradas. Actúa como un punto de encuentro para los cables provenientes de las distintas cadenas de paneles. A pesar de su diseño compacto y sencillo, sus ventajas son enormes al integrar todo el cableado en un solo lugar. Esto no solo reduce la cantidad de conexiones a los terminales del inversor, sino que también facilita enormemente la labor de los ingenieros durante la instalación y el mantenimiento, permitiéndoles identificar y solucionar problemas en cada cable de manera rápida y segura.

Su función principal es albergar los conjuntos de fusibles de protección contra sobrecorrientes para cada una de las cadenas solares. Además, suelen incluir Dispositivos de Protección contra Sobretensiones (SPD) que evitan que picos de voltaje (por ejemplo, por la caída de un rayo cercano) lleguen al inversor, activando un interruptor de desconexión durante estas sobretensiones. Esto previene daños costosos en el equipo más sensible del sistema.

Es crucial entender que una caja combinadora puede conectar cadenas de corriente continua (CC) o de corriente alterna (CA), pero nunca ambas en un mismo dispositivo. Es fundamental separarlas por seguridad y para cumplir con las normativas (como la NEC 690 en EE. UU.). Las cajas para CA suelen tener una estructura de extinción de arco por contacto, mientras que las de CC utilizan un soplado magnético para la extinción del arco, garantizando una operación segura y eficiente.

Componentes Clave Dentro de una Caja Combinadora

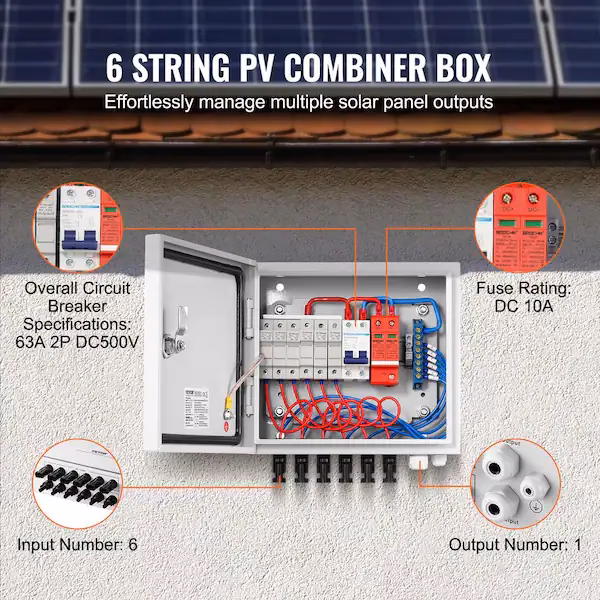

Aunque su exterior es una simple caja, su interior alberga varios componentes críticos:

• Armario o Envolvente: Es la caja en sí, generalmente fabricada con materiales resistentes como ABS o policarbonato. Debe ser estanca, a prueba de polvo, viento y agua, y tratada para resistir la radiación ultravioleta.
• Fusibles de Cadena Fotovoltaica: Son dispositivos diseñados para interrumpir el flujo de electricidad en caso de un incidente. Protegen el sistema de sobrecorrientes que podrían causar daños graves, como cortocircuitos en una cadena específica.
• Disyuntores de Caja Moldeada de CC (MCCB): Se encuentran en sistemas fotovoltaicos de alta potencia y protegen los circuitos con corrientes más elevadas, generalmente entre 63A y 630A.
• Dispositivo de Protección contra Sobretensiones (SPD): Desvía los picos de voltaje transitorios a tierra para proteger los componentes sensibles del sistema, especialmente el inversor.
• Seccionador de CC o Interruptor Automático: Permite cortar la energía manualmente para realizar tareas de mantenimiento de forma segura o se dispara automáticamente durante una sobretensión o cortocircuito.
• Barra Colectora (Busbar): Es una tira de metal conductora (generalmente cobre) con múltiples puntos de conexión que se utiliza para combinar los conductores negativos o de tierra de los paneles solares en un solo punto.
• Regleta de Terminales: Funciona de manera similar a la barra colectora pero está hecha de un compuesto ABS en lugar de metal, facilitando la organización de las conexiones.
• Dispositivos de Monitoreo (Opcional): Algunas cajas combinadoras avanzadas incluyen componentes para monitorear el rendimiento de cada cadena individual, lo que ayuda a detectar problemas de eficiencia de forma temprana.

Tipos de Cajas Combinadoras: ¿Cuál Elegir?

Existen varios tipos de cajas combinadoras, cada una diseñada para satisfacer requisitos específicos de instalación:

Cajas Combinadoras Estándar

Son el tipo más común, diseñadas para combinar múltiples entradas de CC de un campo solar en una única salida. Son ideales para instalaciones estándar donde la simplicidad y la eficiencia son la clave.

Cajas Combinadoras con Seccionador (Disconnect)

Ofrecen la funcionalidad añadida de poder desconectar todo el campo solar en un único punto. Esta característica proporciona una capa extra de seguridad, permitiendo paradas rápidas y sencillas durante emergencias o mantenimiento.

Cajas Combinadoras AFCI

Las cajas con Interruptor de Circuito por Falla de Arco (AFCI) están diseñadas para detectar señales de falla de arco e interrumpir el circuito antes de que estas fallas puedan convertirse en incendios o cortocircuitos. Son una excelente opción donde la seguridad contra incendios es una preocupación primordial y, en algunas jurisdicciones, son un requisito normativo.

Cajas Combinadoras de CA

Estas cajas están equipadas con un disyuntor de caja moldeada de CA (MCCB) integrado para la entrada de CA. Se utilizan generalmente para aplicaciones como la agregación de circuitos de CA de varios microinversores o inversores de cadena en sistemas más grandes.

Tabla Comparativa de Tipos de Cajas Combinadoras

Instalación, Mantenimiento y Ubicación Óptima

Una instalación y mantenimiento adecuados son esenciales para el funcionamiento seguro y eficiente de su sistema. El cableado correcto es crucial para prevenir descargas eléctricas y garantizar una operación segura. Es vital que todas las conexiones estén seguras y se sigan las directrices del fabricante. Además, elegir una caja de alta calidad, que cumpla con normativas como la UL1741, es fundamental. Una caja de mala calidad o defectuosa puede fallar, provocando un incendio y daños importantes en su sistema fotovoltaico.

Aunque requieren poco mantenimiento si se instalan correctamente, se recomienda inspeccionar las cajas combinadoras regularmente para asegurarse de que funcionan correctamente. Esto incluye verificar que no haya entradas de agua, que las conexiones estén apretadas y que no haya signos de sobrecalentamiento.

La ubicación de la caja combinadora también es clave para la protección y eficiencia del sistema. Debe instalarse lo más cerca posible de las cadenas solares para reducir la longitud de los cables, lo que a su vez minimiza la caída de voltaje y la pérdida de energía. Softwares profesionales de diseño fotovoltaico, como RatedPower, pueden calcular la posición óptima para la caja combinadora, identificando la estructura más centrada para reducir la longitud total del cableado hacia el inversor, maximizando así la producción de energía.

Preguntas Frecuentes (FAQ)

¿Toda instalación solar necesita una caja combinadora?

No necesariamente. Solo son requeridas en sistemas con más de tres cadenas de paneles. Sin embargo, incluso en sistemas más pequeños, pueden ser beneficiosas para la organización, la seguridad y la facilidad de mantenimiento.

¿Puedo mezclar circuitos de CC y CA en la misma caja combinadora?

No, nunca. Es extremadamente peligroso y va en contra de todas las normativas de seguridad eléctrica. Deben utilizarse cajas separadas y diseñadas específicamente para cada tipo de corriente.

¿Qué mantenimiento requiere una caja combinadora?

El mantenimiento es mínimo. Consiste en inspecciones visuales periódicas (anuales, por ejemplo) para comprobar la estanqueidad, la limpieza de los componentes y el apriete de las conexiones para evitar puntos calientes.

¿Dónde se debe instalar la caja combinadora?

Debe instalarse en un lugar de fácil acceso, protegido de la luz solar directa si es posible, y lo más cerca posible de los paneles solares para minimizar las pérdidas de energía en el cableado.

En conclusión, la caja combinadora solar es mucho más que un simple contenedor de cables. Es un componente de protección y optimización fundamental que garantiza que su inversión en energía solar funcione de manera segura, eficiente y confiable durante décadas. Ignorar su importancia es arriesgar la integridad de todo el sistema fotovoltaico.
