Soportes para Paneles Solares: La Base del Éxito

Al pensar en una instalación de energía solar, la mente vuela inmediatamente hacia los brillantes y eficientes paneles fotovoltaicos que capturan la luz del sol. Sin embargo, detrás de cada panel exitoso, existe un componente fundamental que a menudo pasa desapercibido pero es absolutamente crucial para el rendimiento, la seguridad y la longevidad de todo el sistema: la estructura de montaje. Estas estructuras, también conocidas como soportes o ‘racking’, son el esqueleto que soporta los paneles, asegurando que estén firmemente anclados y perfectamente orientados para maximizar la producción de energía durante décadas. La elección del sistema de montaje adecuado es una decisión técnica que impacta directamente en la viabilidad económica y la durabilidad de cualquier proyecto solar, ya sea residencial, comercial o a gran escala.

¿Qué son y por qué son tan importantes las estructuras de montaje?

Las estructuras de montaje solar son el sistema de soporte diseñado para fijar los paneles solares a una superficie, ya sea el techo de un edificio, el suelo o una estructura elevada como una cochera. Su función va mucho más allá de simplemente ‘sostener’ los módulos. Un sistema de montaje bien diseñado cumple varias funciones críticas:

• Optimización del Ángulo: Permiten inclinar y orientar los paneles solares para capturar la máxima cantidad de radiación solar posible a lo largo del día y del año, lo que se traduce directamente en una mayor producción de energía.
• Seguridad y Estabilidad: Proveen un anclaje robusto y seguro que protege la inversión contra las inclemencias del tiempo, como fuertes vientos, cargas de nieve y actividad sísmica.
• Longevidad del Sistema: Al estar fabricadas con materiales resistentes a la corrosión como el aluminio o el acero galvanizado, aseguran la integridad estructural del sistema durante sus 25 o más años de vida útil.
• Ventilación: Un buen montaje permite un flujo de aire adecuado debajo de los paneles, lo cual es vital para mantener una temperatura de operación óptima, ya que el calor excesivo puede reducir la eficiencia de las células fotovoltaicas.

Tipos Principales de Soportes para Paneles Solares

La elección del tipo de estructura depende de múltiples factores como el tamaño de la instalación, el área de superficie disponible, las condiciones del terreno o del techo, y el presupuesto del proyecto. A continuación, detallamos los sistemas más comunes.

1. Estructuras de Montaje en Suelo

Cuando se dispone de un terreno amplio, los montajes en suelo son una opción excelente, especialmente para proyectos de gran envergadura como las plantas solares de escala de servicio público (utility-scale). Estos sistemas se anclan al suelo mediante diferentes tipos de cimentación:

• Postes Hincados: Es el método más común y económico. Vigas de acero en forma de ‘I’ o postes se clavan directamente en el suelo mediante maquinaria pesada. Su principal ventaja es el bajo costo de instalación, siempre y cuando el terreno no presente rocas u obstrucciones que impidan el hincado.
• Tornillos de Tierra (Earth Screws): Son una alternativa cada vez más popular en terrenos rocosos o complicados. Estos grandes tornillos se perforan en el suelo, ofreciendo una cimentación sólida sin necesidad de hormigón y con un menor impacto ambiental.
• Pilotes Helicoidales: Ideales para terrenos arenosos o con un nivel freático alto. Su diseño helicoidal les proporciona una gran resistencia a la extracción, evitando que la estructura se levante en condiciones de suelo poco estables donde los postes hincados requerirían una longitud inviable.

Dentro de los sistemas de suelo, existen dos variantes principales: los de inclinación fija, que mantienen los paneles en un ángulo constante, y los seguidores solares (trackers), que se mueven siguiendo la trayectoria del sol (en uno o dos ejes) para aumentar la captación de energía hasta en un 25% o más.

2. Estructuras de Montaje en Techo

Para instalaciones residenciales y comerciales, el techo es la ubicación más habitual. La elección del sistema de montaje dependerá del tipo de cubierta.

• Sistemas con Lastre (Ballasted): Esta es una solución sin penetraciones, ideal para cubiertas planas o de baja inclinación. La estructura se apoya directamente sobre la membrana del techo y se mantiene en su lugar mediante bloques de hormigón colocados en bandejas de lastre. Su principal ventaja es que no se perfora la cubierta, manteniendo intacta su impermeabilización.
• Sistemas con Penetraciones (Attached): Es el método tradicional para techos inclinados (teja, chapa, etc.). Los soportes se atornillan directamente a las vigas o la estructura del techo, asegurando una fijación extremadamente fuerte. Requiere un sellado profesional de las perforaciones para evitar filtraciones.
• Fijaciones a Juntas Metálicas (Seam Clamps): Para techos de chapa con juntas alzadas, se utilizan abrazaderas especiales que se sujetan a estas juntas sin necesidad de perforar el metal, combinando una gran resistencia con la preservación de la cubierta.
• Sistemas Híbridos: En ciertas situaciones, como en zonas sísmicas o en techos con una inclinación superior a 5 grados, se pueden utilizar sistemas que combinan el lastre con un número reducido de anclajes mecánicos para una seguridad adicional.

Tendencias e Innovación en el Sector del Racking Solar

El mercado de las estructuras de montaje está en constante evolución, impulsado por la necesidad de reducir costos y adaptarse a nuevos escenarios de instalación.

Una tendencia clave es el fomento de instalaciones solares en áreas no vírgenes, como vertederos, terrenos industriales abandonados (brownfields) y estacionamientos. Para vertederos y brownfields, donde no se puede penetrar el suelo, los sistemas de montaje en suelo con lastre son la solución. La innovación aquí se centra en hacer estos sistemas más rentables, utilizando bloques prefabricados más largos y delgados o soluciones de hormigón vertido in situ para reducir los costos de transporte y material.

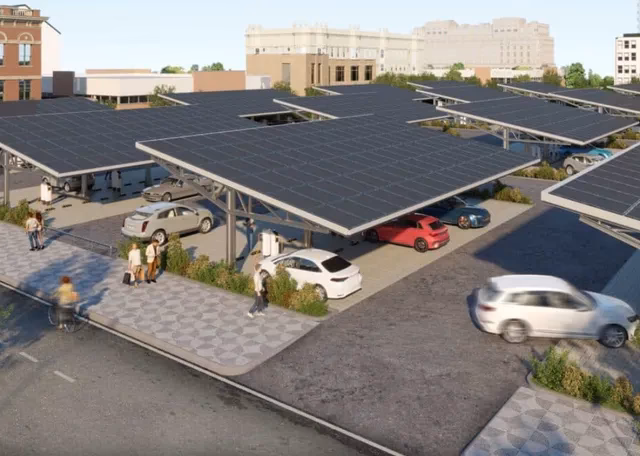

Las cocheras solares (carports) son otra área de gran crecimiento. Transforman estacionamientos en generadores de energía y ofrecen sombra a los vehículos. Actualmente, su costo es elevado debido a las grandes vigas de acero y las complejas cimentaciones que requieren. Sin embargo, los costos están disminuyendo constantemente, haciendo que estas estructuras sean una inversión cada vez más atractiva.

Tabla Comparativa de Sistemas de Montaje

Preguntas Frecuentes (FAQ)

¿Qué tipo de estructura es mejor para el techo de mi casa?

Depende de tu techo. Si es un techo inclinado de tejas o chapa, lo más probable es que se utilice un sistema con penetraciones anclado a las vigas. Si tienes una azotea plana, un sistema con lastre puede ser una excelente opción para evitar perforaciones.

¿Es necesario perforar mi techo para instalar paneles solares?

No siempre. Como hemos visto, los sistemas con lastre están diseñados específicamente para cubiertas planas y no requieren ninguna perforación, manteniendo la integridad de la impermeabilización de tu techo.

¿Una estructura de montaje puede soportar vientos fuertes y nieve?

Absolutamente. Todas las estructuras de montaje de calidad están diseñadas y certificadas por ingenieros para soportar las cargas de viento y nieve específicas de la región donde se instalan. La durabilidad es un factor de diseño clave.

¿Qué desafíos enfrentan los fabricantes de soportes solares?

El principal desafío es la innovación continua para reducir los costos, no solo del material, sino también de la mano de obra. Esto implica diseñar sistemas con menos componentes, de montaje más rápido y con gestión de cables integrada. Además, deben cumplir con requisitos de garantía cada vez más largos (a menudo de 20 años o más) y demostrar una fiabilidad a largo plazo en condiciones ambientales adversas.

En conclusión, aunque los paneles solares acaparan toda la atención, la estructura de montaje es el héroe anónimo que garantiza que la inversión en energía solar sea segura, productiva y duradera. La próxima vez que veas una instalación solar, fíjate en los detalles de su soporte; es el cimiento sobre el que se construye el futuro de la energía limpia.
