Dimensiones Clave de un Calentador Solar: Guía

Al adentrarnos en el mundo de la energía solar térmica, una de las primeras preguntas que surgen es sobre el tamaño y las dimensiones de los equipos. ¿Cuánto espacio necesito? ¿Qué medidas tienen los componentes? La respuesta no es única, ya que el término “calentador solar” abarca diferentes tecnologías con propósitos distintos, principalmente el calentamiento de aire y el calentamiento de agua. Cada uno posee características, diseños y, por supuesto, dimensiones específicas que es crucial conocer antes de cualquier instalación. En este artículo, desglosaremos en detalle las medidas típicas tanto de los calentadores de aire solar como de los populares termotanques solares de tubos al vacío, proporcionando una guía completa para que puedas planificar tu proyecto con información precisa.

Calentadores Solares de Aire: Diseño y Dimensiones Específicas

Los calentadores solares de aire, a menudo utilizados para aplicaciones como el secado de productos agrícolas o la calefacción de espacios, son dispositivos fascinantes cuya eficiencia depende en gran medida de su diseño geométrico. A diferencia de los sistemas para calentar agua, su construcción puede variar enormemente según la aplicación final. Sin embargo, podemos analizar un modelo de estudio para obtener una idea clara de sus componentes y dimensiones.

Un calentador de aire solar típico, de tipo placa plana, se construye como una caja rectangular aislada con una cubierta de vidrio transparente en la parte superior. Dentro, una placa absorbedora, generalmente de aluminio pintado de negro mate, se calienta con la radiación solar. El aire del ambiente es forzado a pasar a través de esta caja, rozando la placa caliente y aumentando su temperatura antes de ser expulsado por una salida. La correcta circulación del aire es fundamental para una buena transferencia de calor por convección.

Basándonos en diseños experimentales, podemos establecer un ejemplo concreto de dimensiones:

• Dimensiones Internas de la Caja: Un tamaño común para un prototipo es de 1 metro de largo por 0.5 metros de ancho, con una profundidad de 9 centímetros. Esta relación largo-ancho de 2:1 es frecuente en muchos diseños.
• Materiales y Espesores: Las paredes suelen construirse con madera contrachapada (plywood) de unos 18 mm de espesor por su bajo costo y facilidad de manejo. La cubierta de vidrio suele tener un espesor de 4 mm, mientras que la placa absorbedora de aluminio tiene un espesor de solo 1 mm para facilitar una rápida absorción y transferencia de calor.
• Entradas y Salidas de Aire: En los sistemas activos (con ventilador), el diámetro de las tuberías de entrada y salida es un factor crítico. Un diámetro estándar para estos conductos es de 7.5 cm. La posición de estas aberturas (central, en las esquinas, en lados opuestos) se estudia a fondo para optimizar el flujo de aire y la distribución uniforme de la temperatura en el interior.

Tabla de Componentes y Medidas de un Calentador de Aire Solar (Ejemplo)

Es importante recalcar que estas son medidas de un modelo específico. Los calentadores de aire comerciales o de construcción casera pueden tener dimensiones muy diferentes dependiendo de la cantidad de aire que se necesite calentar y la intensidad solar de la región.

Termotanques Solares: El Tamaño de los Tubos al Vacío

Cuando hablamos de calentar agua para uso doméstico, el sistema más popular es el termotanque solar de tubos al vacío. Aquí, las dimensiones clave no son las de una caja, sino las de sus componentes principales: los tubos colectores y el tanque de almacenamiento.

Los tubos están fabricados con vidrio de borosilicato de alta resistencia y funcionan como termos individuales. Cada tubo consta de dos capas de vidrio con un vacío entre ellas, lo que proporciona un aislamiento térmico excepcional. La capa interna tiene un recubrimiento especial que absorbe la radiación solar y calienta el agua en su interior. Estos tubos vienen en varias medidas estandarizadas.

Las dimensiones de los tubos se expresan comúnmente con dos números: diámetro exterior en milímetros / largo en milímetros.

• 58/1800 mm: Este es, con diferencia, el tamaño más común y extendido en el mercado residencial. Un tubo de 58 mm (5.8 cm) de diámetro y 1800 mm (1.8 metros) de largo. Ofrece un excelente equilibrio entre superficie de captación y manejabilidad.
• 47/1500 mm: Un formato más pequeño, con 47 mm de diámetro y 1.5 metros de largo. Se utiliza en equipos más compactos o de menor capacidad.
• Otros tamaños: Existen otras variantes menos comunes, como 47/1800 mm, 58/2000 mm, 58/2100 mm, e incluso tubos más cortos de 600 mm para aplicaciones especiales.

Tabla Comparativa de Dimensiones de Tubos al Vacío

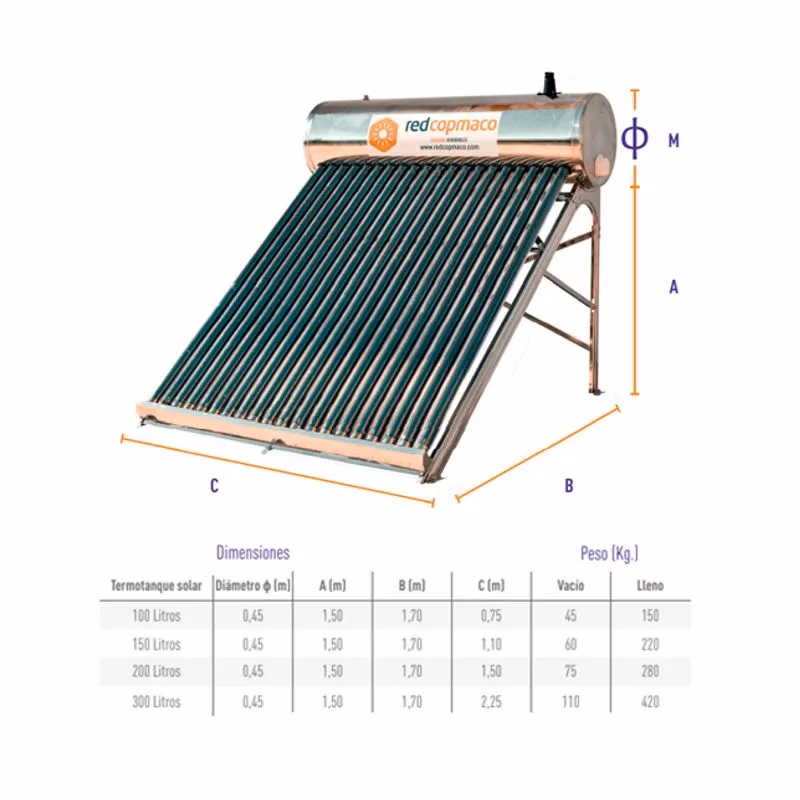

Dimensiones Totales de un Termotanque: ¿Cuánto Espacio Ocupa?

Conocer la medida de los tubos es solo una parte de la ecuación. La pregunta más práctica es: ¿cuáles son las dimensiones totales de un calentador solar de, por ejemplo, 12 tubos? El tamaño final del equipo instalado depende del número de tubos y de la capacidad del tanque de almacenamiento (termotanque).

El ancho del colector está determinado por la cantidad de tubos y el espacio entre ellos. El largo está definido por la longitud de los tubos más el espacio que ocupa el cabezal del colector. La altura la da principalmente el diámetro del tanque y la estructura o marco que lo sostiene inclinado.

A continuación, ofrecemos una tabla con dimensiones aproximadas para los tamaños más comunes de calentadores solares domésticos que utilizan los tubos estándar de 58/1800 mm.

Tabla de Dimensiones Estimadas por Número de Tubos

Estas medidas son una guía general. Siempre es recomendable consultar la ficha técnica del fabricante específico, ya que puede haber ligeras variaciones en el diseño del marco o del tanque que afecten las dimensiones finales.

Preguntas Frecuentes (FAQ)

¿Cuál es la medida de tubo más común para un calentador solar doméstico?

La medida estándar y más utilizada en el mercado residencial es la de 58 mm de diámetro por 1800 mm de largo (58/1800).

¿Cuánto espacio necesito en mi techo para instalar un calentador solar?

Depende del tamaño del equipo. Como referencia, un calentador de 15 tubos (para 3-4 personas) requiere una superficie libre y sin sombras de aproximadamente 1.3 metros de ancho por 2 metros de largo. Siempre se debe añadir un espacio perimetral para facilitar la instalación y el mantenimiento.

¿Las dimensiones de un calentador de aire solar son estándar?

No, a diferencia de los tubos al vacío para agua, los calentadores de aire no tienen dimensiones tan estandarizadas. Varían considerablemente según el diseño, la aplicación (secado, calefacción) y si son de fabricación comercial o casera. El ejemplo de 1m x 0.5m es una buena referencia para un modelo experimental.

¿La inclinación del calentador afecta el espacio que ocupa?

Sí. Las dimensiones del equipo en sí son fijas, pero la proyección del mismo sobre el techo (la superficie total requerida) cambiará con el ángulo de inclinación. Un ángulo mayor requerirá una estructura de soporte que puede ocupar un poco más de espacio en la base.
