Colectores de Tubos de Vacío: Guía Completa

Los colectores solares de tubos de vacío representan una de las tecnologías más eficientes para aprovechar la energía del sol y convertirla en calor. A diferencia de los paneles fotovoltaicos que generan electricidad, estos dispositivos están diseñados específicamente para calentar agua, ya sea para uso doméstico, comercial o incluso en procesos industriales. Su diseño único, basado en tubos de vidrio sellados al vacío, les permite alcanzar altas temperaturas y mantener un rendimiento excepcional, incluso en los climas más fríos y en días nublados. En esta guía detallada, exploraremos a fondo qué son, cómo funcionan, sus componentes, tipos y las ventajas que ofrecen frente a otras tecnologías solares térmicas.

¿Qué es un Colector de Tubos de Vacío?

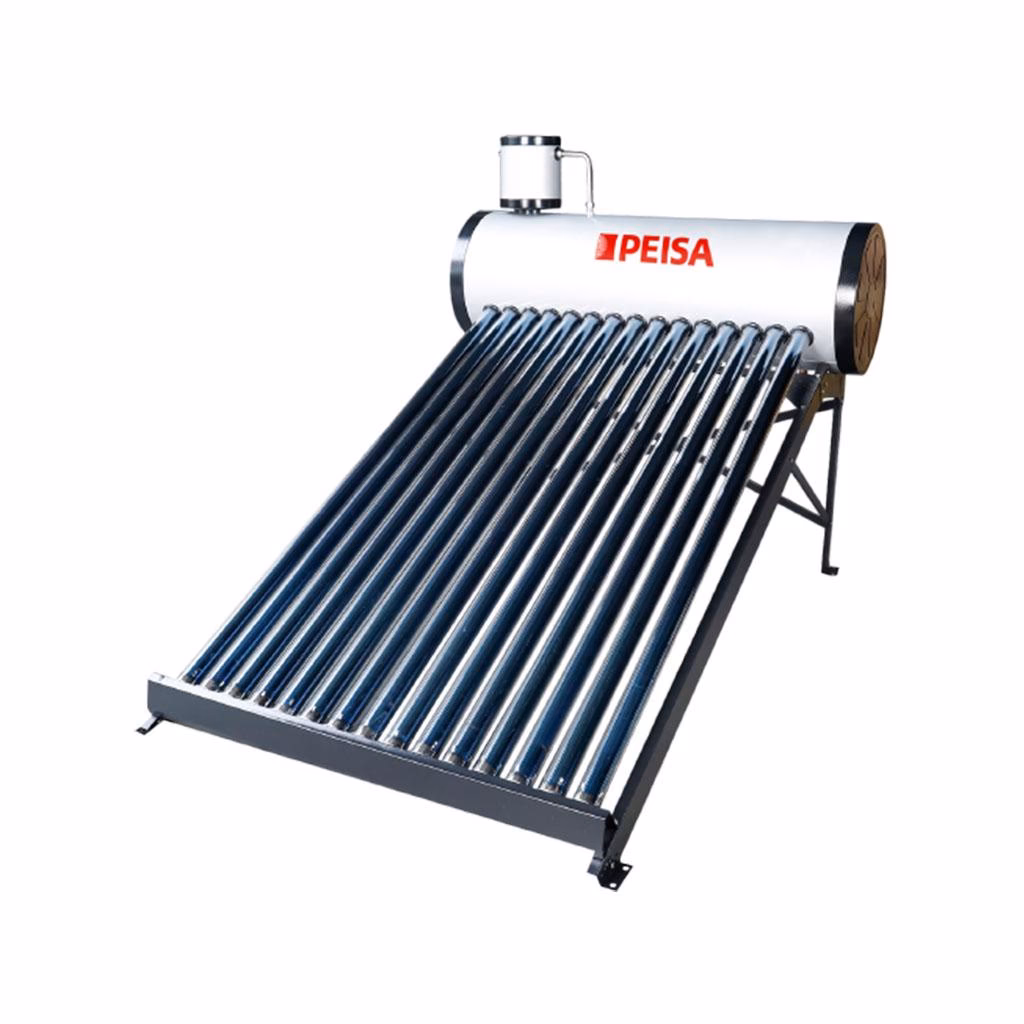

Un colector de tubos de vacío es un dispositivo solar térmico compuesto por una serie de tubos de vidrio paralelos. Cada tubo es en realidad un doble tubo de vidrio, con un espacio de vacío entre la capa exterior y la interior. Este vacío actúa como un aislante perfecto, similar a un termo, minimizando drásticamente la pérdida de calor hacia el ambiente. Dentro del tubo interior se encuentra una placa absorbedora diseñada para capturar la radiación solar y convertirla en energía térmica. Gracias a este aislamiento superior, los colectores de tubos de vacío pueden alcanzar y mantener temperaturas operativas muy altas, que oscilan entre los 50°C y los 250°C, haciéndolos extremadamente eficientes incluso en condiciones de congelación.

Componentes Principales de un Colector Solar de Tubos de Vacío

Para entender su funcionamiento, es esencial conocer las partes que lo componen. Cada elemento juega un papel crucial en la captura y transferencia de la energía solar.

• Tubo de vidrio exterior: Fabricado con vidrio de borosilicato de alta resistencia, este tubo transparente permite el paso máximo de la radiación solar mientras protege los componentes internos del viento, la lluvia, el granizo y el polvo. Su robustez es clave para la durabilidad del sistema.
• Tubo absorbedor interior: Es el corazón del colector. Este tubo, que puede ser de cobre o de vidrio con un recubrimiento especial, está tratado con una capa selectiva de color oscuro que maximiza la absorción de la luz solar y minimiza la emisión de calor (radiación térmica). Funciona bajo el principio de cuerpo negro.
• Espacio de vacío: Es el espacio evacuado entre los dos tubos de vidrio. Al eliminar el aire, se previene la pérdida de calor por convección y conducción, lo que permite que el tubo interior alcance temperaturas muy elevadas.
• Recubrimiento absorbedor selectivo: Se trata de una capa especializada, a menudo de nitruro de aluminio o nitruro de titanio, aplicada al tubo interior. Está diseñada para absorber la mayor cantidad de energía solar posible y, al mismo tiempo, emitir la menor cantidad de calor.
• Fluido de transferencia de calor: Es el líquido que circula a través del tubo absorbedor para transportar el calor recolectado. Generalmente es agua o una mezcla de agua y glicol (anticongelante) para proteger el sistema en climas fríos.
• Colector (Manifold): Es la caja aislada en la parte superior del sistema que conecta todos los tubos individuales. Recoge el fluido caliente de cada tubo y lo dirige hacia el tanque de almacenamiento. También distribuye el fluido frío de regreso a los tubos.
• Estructura de soporte: Es el marco, usualmente de aluminio o acero galvanizado, que sostiene los tubos en el ángulo óptimo para maximizar la exposición solar y proporciona resistencia estructural contra vientos fuertes.

Principio de Funcionamiento: Paso a Paso

El funcionamiento de un colector de tubos de vacío se basa en principios físicos sencillos pero muy efectivos. El proceso se puede desglosar en los siguientes pasos:

1. Captura de la radiación solar: La luz del sol atraviesa el tubo de vidrio exterior y llega al tubo absorbedor interior.
2. Absorción de energía: El recubrimiento oscuro del tubo interior absorbe los fotones de la luz solar. Esta capa está diseñada para ser un excelente absorbente de radiación solar pero un mal emisor de radiación térmica. Esto crea una trampa de calor muy eficiente.
3. Generación de energía térmica: La energía absorbida excita los electrones en el material del recubrimiento, liberando esta energía en forma de calor. La superficie del tubo absorbedor se calienta rápidamente, alcanzando temperaturas de entre 50°C y 250°C.
4. Transferencia de calor al fluido: El tubo absorbedor, ahora caliente, transfiere su energía térmica al fluido de transferencia que circula en su interior.
5. Inicio de la circulación: A medida que el fluido se calienta, su densidad disminuye, lo que hace que se eleve de forma natural por convección. Esto crea un patrón de circulación continuo (termosifón) donde el fluido caliente sube hacia el colector (manifold) y el fluido más frío desciende para reemplazarlo.
6. Recolección en el manifold: El fluido calentado de todos los tubos llega al manifold, que actúa como una cámara de recolección. El manifold está fuertemente aislado para evitar pérdidas de calor.
7. Almacenamiento y distribución: Desde el manifold, el fluido caliente se dirige a un tanque de almacenamiento. Allí, la energía térmica se transfiere al agua sanitaria del tanque, ya sea directamente o a través de un intercambiador de calor, para su uso posterior.
8. Retorno del fluido frío: Una vez que el fluido de transferencia ha liberado su calor en el tanque, se enfría y regresa a través del manifold hacia la parte inferior de los tubos para comenzar el ciclo de calentamiento nuevamente.

Tipos de Colectores de Tubos de Vacío

Existen principalmente dos diseños de colectores de tubos de vacío, cada uno con sus propias características:

• Colectores de Flujo Directo: En este diseño, el fluido de transferencia de calor (agua o mezcla de agua-glicol) circula directamente a través de los tubos absorbedores interiores. Entra por la parte inferior, absorbe calor a medida que sube y sale más caliente por la parte superior hacia el manifold. Son más simples y generalmente menos costosos.
• Colectores de Tubo de Calor (Heat Pipe): Este diseño es más avanzado. Cada tubo contiene una tubería de cobre sellada (el “heat pipe”) con una pequeña cantidad de un líquido volátil (como alcohol) en su interior. La luz solar calienta el extremo inferior del heat pipe, haciendo que el líquido se evapore. El vapor sube rápidamente hasta el bulbo superior del heat pipe, que se inserta en el manifold. Allí, el vapor se condensa, liberando una gran cantidad de calor latente al fluido que circula por el manifold. El líquido condensado luego regresa por gravedad a la parte inferior del heat pipe para repetir el ciclo. Este método es extremadamente eficiente y ofrece una excelente protección contra la congelación, ya que el agua nunca entra en los tubos de vidrio.

Tabla Comparativa de Tipos de Colectores

Diferencias: Colector de Tubos de Vacío vs. Colector de Placa Plana

La otra tecnología común de calentamiento solar de agua es el colector de placa plana. Aunque ambos cumplen la misma función, su diseño y rendimiento difieren significativamente. Los colectores de placa plana consisten en una placa absorbedora oscura dentro de una caja aislada con una cubierta de vidrio. Son más robustos y económicos, pero su aislamiento es inferior, lo que los hace menos eficientes, especialmente en climas fríos.

¿Colector de Tubos de Vacío o Paneles Solares Fotovoltaicos?

Una pregunta frecuente es si es mejor instalar un colector térmico de tubos de vacío o un sistema de paneles solares fotovoltaicos. La respuesta depende de sus objetivos y de su ubicación. Un colector de tubos de vacío es una solución excelente y altamente eficiente si su único objetivo es calentar agua. Son particularmente valiosos en áreas remotas sin una red eléctrica confiable. Sin embargo, su función se limita a eso: producir agua caliente.

Por otro lado, un sistema de paneles solares fotovoltaicos conectados a la red es una inversión más integral para la independencia energética del hogar. Estos sistemas generan electricidad que puede alimentar todos los electrodomésticos de la casa, incluido un calentador de agua eléctrico convencional. Al generar su propia electricidad, puede reducir sus facturas de luz hasta en un 90% o más. Para la mayoría de los hogares en áreas urbanas con una red eléctrica estable, la versatilidad y los ahorros económicos a largo plazo de un sistema fotovoltaico suelen ser la opción más inteligente.

Preguntas Frecuentes (FAQ)

P1. ¿Cuánto duran los tubos de vacío?

Con un cuidado y mantenimiento adecuados, los tubos de vacío de un colector solar pueden durar entre 15 y 20 años. La mayoría de los fabricantes ofrecen garantías sobre la integridad del vacío durante varios años.

P2. ¿Qué temperatura puede alcanzar un colector de tubos de vacío?

Un colector de tubos de vacío puede generar temperaturas muy altas, que generalmente oscilan entre 50°C y 250°C, dependiendo del tipo de colector y las condiciones de radiación solar.

P3. ¿Cuáles son los problemas de los colectores solares de tubos de vacío?

El principal problema es que no pueden generar electricidad, a diferencia de los paneles solares. Además, los tubos de vidrio son más frágiles y pueden romperse más fácilmente en comparación con la superficie plana de los colectores de placa plana, lo que podría implicar costos de reemplazo.

P4. ¿Funcionan los tubos de vacío en invierno?

Sí, y es una de sus mayores ventajas. Los colectores de tubos de vacío, especialmente los de tipo heat pipe, están diseñados para ofrecer una fuerte protección contra la congelación y pueden funcionar de manera muy eficiente a temperaturas bajo cero, gracias a su superior aislamiento al vacío.
