Transformadores en Plantas Solares: Tipos y Claves

En el fascinante mundo de la energía solar, los paneles fotovoltaicos y los inversores suelen acaparar toda la atención. Son los componentes visibles que capturan la luz del sol y la convierten en electricidad utilizable. Sin embargo, detrás de escena, existe un componente robusto y fundamental que actúa como el verdadero eje del sistema, especialmente en instalaciones de mediana y gran escala: el transformador. Sin este equipo, la integración de la energía generada en la red eléctrica sería ineficiente e insegura. Este artículo profundiza en el universo de los transformadores solares, explicando su función vital, los distintos tipos que existen y las consideraciones de diseño que los hacen únicos para aplicaciones fotovoltaicas.

¿Qué es y por qué es Esencial un Transformador en una Planta Solar?

Un transformador es un dispositivo eléctrico que transfiere energía eléctrica de un circuito a otro a través de la inducción electromagnética, generalmente cambiando los niveles de tensión y corriente. En el contexto de una planta de energía solar, su función va mucho más allá de una simple conversión. Actúa como el puente indispensable entre la energía generada por los paneles y la red de distribución eléctrica.

Las funciones clave de un transformador solar incluyen:

• Conversión de Tensión: Los paneles solares generan electricidad en corriente continua (CC), que los inversores convierten en corriente alterna (CA). Sin embargo, esta CA suele tener una tensión baja (por ejemplo, 480V, 600V u 800V). Para transmitir esta energía eficientemente a través de la red eléctrica, que opera a media o alta tensión (por ejemplo, 13.8kV, 33kV), es necesario elevarla. El transformador elevador (step-up) realiza esta tarea crucial, minimizando las pérdidas de energía durante la transmisión.
• Integración a la Red: Para que la energía solar se inyecte en la red pública, debe cumplir con estrictos estándares de tensión, frecuencia y calidad. El transformador garantiza que la electricidad generada sea totalmente compatible con la red, asegurando una integración estable y sin problemas.
• Aislamiento Eléctrico: Proporciona una barrera de aislamiento galvánico entre el sistema de generación fotovoltaica y la red eléctrica. Esta separación es una medida de seguridad crítica que protege tanto al equipo de la planta solar como a la infraestructura de la red contra fallas eléctricas, sobretensiones y otros disturbios.
• Manejo de la Variabilidad: La producción de energía solar es inherentemente variable, dependiendo de las condiciones de luz solar. Los transformadores están diseñados para gestionar estas fluctuaciones, manteniendo niveles de tensión consistentes y protegiendo la infraestructura eléctrica de posibles daños.

Tipos de Transformadores Utilizados en Aplicaciones Solares

Si bien existen tipos básicos de transformadores como los monofásicos, bifásicos y trifásicos, el entorno solar exige diseños especializados que puedan soportar las condiciones operativas únicas de las plantas fotovoltaicas. A continuación, se detallan los tipos más comunes.

Transformadores Elevadores (Step-Up)

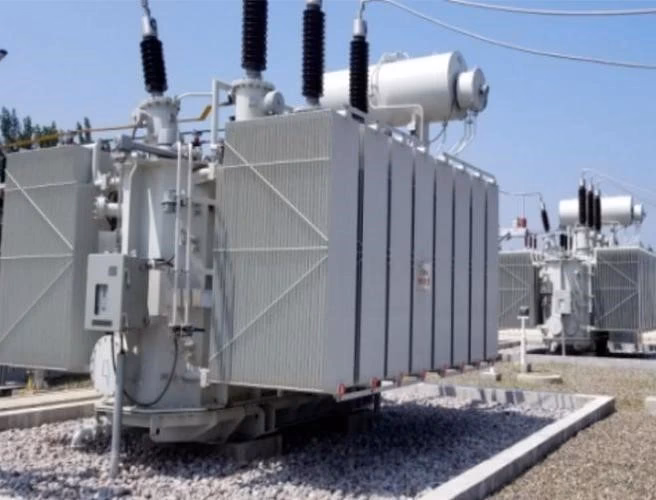

Son el tipo más común en plantas solares a escala comercial e industrial. Su función principal es tomar la corriente alterna de baja tensión proveniente del inversor y elevarla a un nivel de media tensión para su eficiente transmisión a la red. Reducir las pérdidas de transmisión es su objetivo principal, permitiendo que la energía viaje largas distancias desde la planta solar hasta los centros de consumo.

Transformadores Montados en Pedestal (Pad-Mounted)

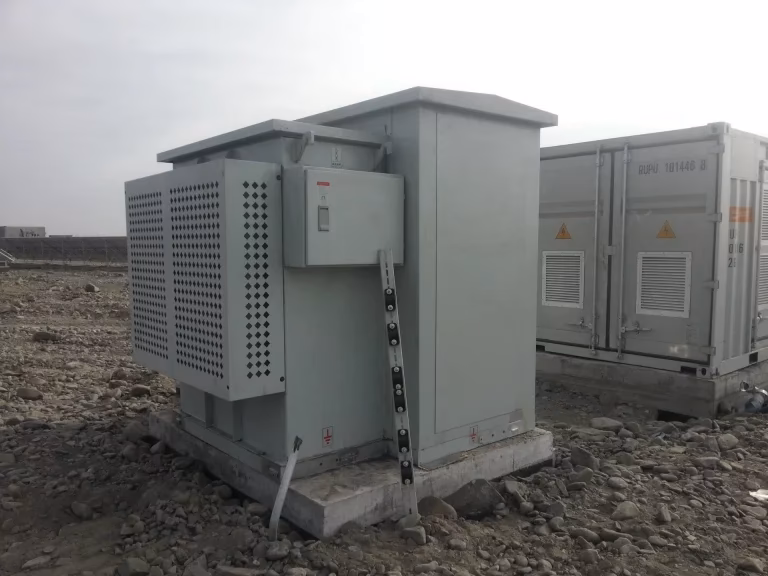

Estos son transformadores autónomos encerrados en un gabinete de acero seguro y resistente a la manipulación, diseñados para ser instalados al aire libre sobre una base de hormigón. Son muy populares en proyectos solares en Norteamérica. Su diseño compacto y seguro los hace ideales para la distribución subterránea de energía en entornos comerciales o en plantas solares donde la estética y la seguridad son importantes. Conectan los inversores solares a la red de distribución local.

Transformadores de Aislamiento

Aunque todos los transformadores proporcionan cierto grado de aislamiento, un transformador de aislamiento está específicamente diseñado para aislar galvánicamente el circuito primario del secundario sin necesariamente cambiar el nivel de tensión (relación 1:1). En aplicaciones solares sensibles, ayudan a reducir el ruido eléctrico, previenen fugas de corriente entre los paneles y los inversores y cumplen con los códigos de red más estrictos, mejorando la seguridad general del sistema.

Transformadores para Inversores (Inverter Duty)

Están diseñados específicamente para trabajar con las características eléctricas únicas de los inversores solares. Los inversores pueden introducir corrientes armónicas en el sistema, lo que genera un calentamiento adicional en un transformador estándar. Los transformadores para inversor están construidos para manejar esta distorsión armónica sin sobrecalentarse, a menudo utilizando blindajes electrostáticos y, en algunos casos, con una clasificación K que indica su capacidad para soportar cargas no lineales.

Consideraciones Críticas en el Diseño de un Transformador Solar

Un transformador para una planta fotovoltaica no es igual a un transformador de distribución convencional. Debe diseñarse teniendo en cuenta varios desafíos específicos del entorno solar.

• Distorsión Armónica y Gestión Térmica: Los inversores modernos han mejorado mucho, pero aún pueden generar armónicos. Estos armónicos son corrientes de frecuencias más altas que pueden causar un sobrecalentamiento significativo en los bobinados y el núcleo del transformador. Por ello, se deben utilizar materiales avanzados y, a veces, transformadores con clasificación K para gestionar esta carga térmica adicional.
• Polarización de CC y Saturación del Núcleo: Algunos diseños de inversores pueden introducir una pequeña componente de corriente continua (CC) en la entrada de CA del transformador. Esta polarización de CC puede saturar el núcleo magnético del transformador, lo que aumenta drásticamente las pérdidas y el riesgo de sobrecalentamiento. El diseño debe prever esta posibilidad para garantizar un funcionamiento fiable.
• Sobrecarga y Dimensionamiento: En condiciones de alta irradiancia solar y bajas temperaturas (conocido como “efecto de borde de nube”), un inversor puede producir momentáneamente una potencia superior a su capacidad nominal. El transformador debe estar dimensionado para soportar estos picos de potencia sin sufrir daños, considerando la salida máxima potencial del inversor, no solo su valor nominal.
• Configuración de Bobinados y Puesta a Tierra: La configuración de los bobinados es crucial. Una configuración común es Delta (Δ) en el lado primario (red) y Estrella (Y) con neutro a tierra en el lado secundario (inversor). Esta configuración ayuda a mitigar desequilibrios de tensión y proporciona un punto de referencia a tierra seguro para el sistema.
• Eficiencia y Materiales: En la energía solar, cada vatio cuenta. La alta eficiencia es primordial. Se utilizan materiales de núcleo avanzados, como metales amorfos, para reducir las pérdidas en el núcleo (pérdidas sin carga), y se optimiza el diseño de los bobinados para minimizar las pérdidas de cobre (pérdidas con carga).

Tabla Comparativa de Transformadores Solares

Preguntas Frecuentes (FAQ)

¿Qué es un transformador solar?

Un transformador solar es un transformador eléctrico diseñado específicamente para las condiciones de una planta de energía fotovoltaica. Su función principal es elevar la baja tensión de la electricidad de CA generada por los inversores a un nivel de media o alta tensión para su eficiente integración a la red eléctrica.

¿Cuál es la diferencia entre un transformador solar y uno normal?

Las principales diferencias radican en el diseño. Un transformador solar debe estar preparado para manejar corrientes armónicas de los inversores, posibles picos de sobrecarga por condiciones solares óptimas y, a menudo, incluye blindajes electrostáticos entre los bobinados para filtrar interferencias de alta frecuencia. También suelen tener requisitos de refrigeración y protección ambiental más robustos debido a su ubicación en exteriores. Por estas razones, su precio puede ser entre un 10% y un 20% superior al de un transformador de distribución convencional de la misma potencia.

¿Qué mantenimiento requieren los transformadores solares?

El mantenimiento es similar al de otros transformadores de potencia e incluye inspecciones visuales, análisis del aceite dieléctrico (en los modelos sumergidos en aceite) para verificar su pureza y propiedades aislantes, limpieza de aisladores y comprobación de las conexiones. Los transformadores más modernos pueden incluir sistemas de monitoreo en tiempo real que alertan sobre cualquier anomalía en la temperatura o presión, facilitando el mantenimiento predictivo.

¿Es posible usar una planta solar sin transformador?

En sistemas residenciales pequeños o en aplicaciones aisladas (off-grid) que operan a baja tensión, no se necesita un transformador para conectar a la red. Sin embargo, para cualquier instalación comercial, industrial o de gran escala que necesite inyectar energía a la red de media o alta tensión, el transformador es un componente absolutamente indispensable.
