¿Alguna vez te has preguntado cómo una simple placa de silicio, aparentemente inerte, puede capturar la energía del sol y convertirla en la electricidad que alimenta nuestros hogares? La respuesta no está en la magia, sino en la física de semiconductores, y en su componente más fundamental: la unión PN. Este pequeño pero poderoso concepto es el verdadero motor que impulsa cada célula fotovoltaica y, por extensión, toda la revolución de la energía solar. Comprender su funcionamiento es desvelar el secreto mejor guardado de tus paneles solares.
Todo comienza con el silicio, el segundo elemento más abundante en la corteza terrestre. En su forma pura, conocida como silicio intrínseco, sus átomos se organizan en una estructura cristalina muy ordenada. Cada átomo de silicio tiene cuatro electrones en su capa más externa (electrones de valencia), que utiliza para formar enlaces fuertes y estables (enlaces covalentes) con cuatro átomos vecinos. En esta configuración perfecta, los electrones están firmemente sujetos y no pueden moverse con libertad, lo que hace que el silicio puro sea un mal conductor de la electricidad.

Sin embargo, si se le aplica energía, ya sea en forma de calor o de luz, algunos electrones pueden ganar la energía suficiente para liberarse de su enlace y moverse por el cristal. Cuando un electrón se libera, deja atrás un espacio vacío, que se conoce como “hueco”. Este hueco se comporta como una carga positiva, ya que atrae a otros electrones para que lo ocupen. A esta creación de un electrón libre y un hueco se le llama par electrón-hueco. En el silicio puro, el número de electrones libres es siempre igual al número de huecos, pero su cantidad es demasiado pequeña para generar una corriente eléctrica útil.
Aquí es donde entra en juego un proceso ingenioso llamado “dopaje”. Para hacer que el silicio sea útil para la electrónica y la energía solar, se le introducen impurezas de forma controlada. Este proceso crea dos tipos de silicio “extrínseco”, cada uno con propiedades eléctricas únicas.
Para crear silicio tipo N, se dopa el cristal puro con átomos que tienen cinco electrones de valencia, como el fósforo o el arsénico. Cuando un átomo de fósforo reemplaza a uno de silicio en la red cristalina, utiliza cuatro de sus cinco electrones para formar los enlaces covalentes con sus vecinos. ¿Qué pasa con el quinto electrón? Queda libre, sin un enlace que lo sujete. Este electrón extra se convierte en un portador de carga negativo que puede moverse fácilmente por el material. En el silicio tipo N, hay una abundancia de electrones libres, por lo que se les llama “portadores mayoritarios”, mientras que los huecos son los “portadores minoritarios”.
Para obtener silicio tipo P, el proceso es el opuesto. Se introducen impurezas con solo tres electrones de valencia, como el boro. Cuando un átomo de boro ocupa el lugar de uno de silicio, solo puede formar tres de los cuatro enlaces necesarios. Esto deja un enlace incompleto, creando un “hueco” que anhela un electrón. Este hueco puede ser fácilmente ocupado por un electrón de un átomo vecino, lo que hace que el hueco se desplace. Así, en el silicio tipo P, los huecos (que actúan como cargas positivas) son los portadores mayoritarios, y los electrones libres son los minoritarios.

| Característica | Silicio Tipo N | Silicio Tipo P |
|---|---|---|
| Impureza (Dopante) | Pentavalente (Ej: Fósforo, Arsénico) | Trivalente (Ej: Boro, Galio) |
| Electrones de Valencia del Dopante | 5 | 3 |
| Portadores Mayoritarios | Electrones (carga negativa) | Huecos (carga positiva) |
| Portadores Minoritarios | Huecos | Electrones |
| Carga Neta del Material | Neutra | Neutra |

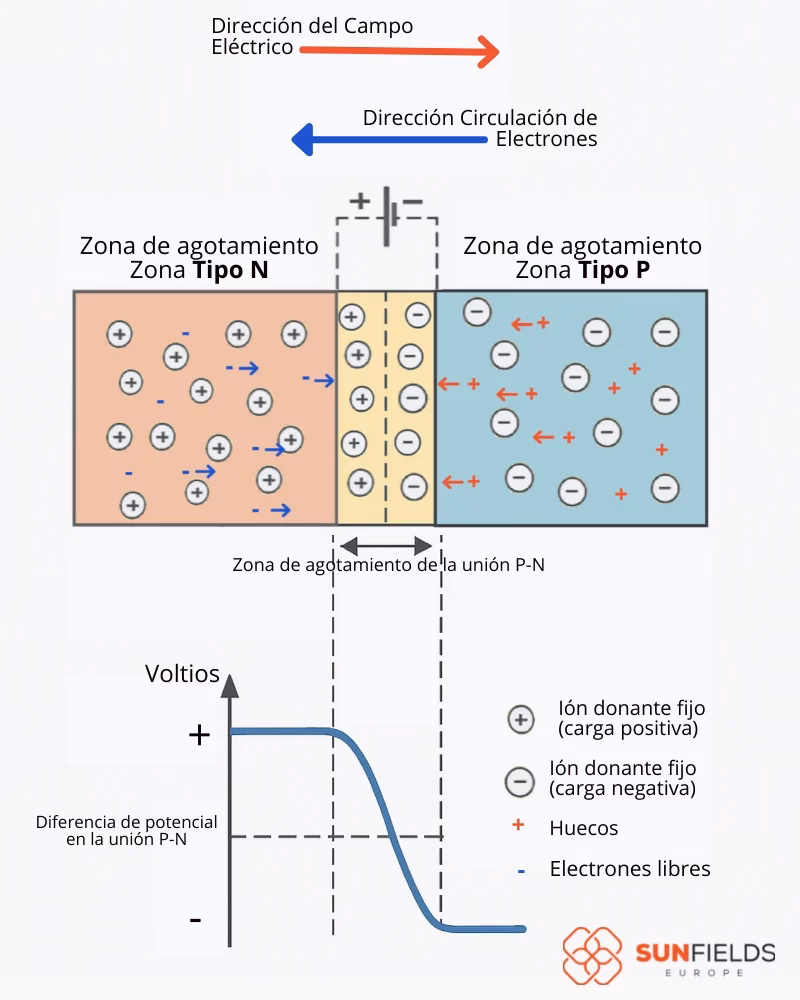

Ahora, unimos una capa de silicio tipo P con una capa de silicio tipo N. En el instante en que entran en contacto, ocurre un fenómeno fundamental. Los electrones libres y abundantes del lado N ven los huecos vacíos y abundantes del lado P y comienzan a difundirse a través de la unión para ocupar esos huecos.
Cuando un electrón del lado N cruza y se combina con un hueco del lado P, ambos desaparecen como portadores de carga libres. El átomo donante del lado N que perdió un electrón queda con una carga neta positiva (se convierte en un ion positivo). A su vez, el átomo aceptor del lado P que ganó un electrón queda con una carga neta negativa (se convierte en un ion negativo).
Este proceso crea una región muy delgada a ambos lados de la unión que se queda sin portadores de carga libres (ni electrones ni huecos). A esta región se la conoce como la zona de agotamiento o barrera de potencial. En esta zona, ahora tenemos una acumulación de iones positivos fijos en el lado N y de iones negativos fijos en el lado P. Esta separación de cargas fijas crea un campo eléctrico permanente que apunta desde el lado N hacia el lado P. Este campo eléctrico es la clave de todo.
Una célula solar es, en esencia, una unión PN de gran superficie, diseñada para que la luz pueda alcanzarla. La capa de tipo N suele ser muy delgada para permitir que la mayor cantidad de luz la atraviese y llegue a la zona de agotamiento.
El proceso de generación de electricidad, conocido como efecto fotovoltaico, ocurre en los siguientes pasos:
Conceptualmente, sí. Ambas se basan en una unión PN. Un diodo es un componente electrónico diseñado para permitir que la corriente fluya en una sola dirección. Una célula solar es un tipo especial de diodo, optimizado para tener una superficie muy grande y ser sensible a la luz para generar energía, en lugar de solo controlarla.

El silicio es ideal por varias razones: es extremadamente abundante (lo que lo hace relativamente barato), tiene propiedades semiconductoras muy bien entendidas y estables, y su estructura permite un dopaje eficaz para crear las uniones PN necesarias para el efecto fotovoltaico.
Sin la unión PN y su campo eléctrico asociado, no habría nada que separara los pares electrón-hueco generados por la luz solar. El electrón y el hueco se recombinarían casi instantáneamente, liberando su energía en forma de calor o luz, pero no se generaría ningún voltaje ni corriente eléctrica. El panel sería simplemente una placa que se calienta al sol.
Curiosamente, la mayoría de las uniones PN son fotovoltaicas en cierta medida. Incluso un LED (Diodo Emisor de Luz), que está diseñado para emitir luz, puede generar una pequeña corriente si se expone a una luz intensa. Sin embargo, no están optimizados para ello y su eficiencia es extremadamente baja en comparación con una célula solar, que está diseñada específicamente para maximizar la absorción de luz y la generación de corriente.
En conclusión, detrás de la simplicidad de un panel solar se esconde un universo de física fascinante. La unión PN es la obra maestra de la ingeniería a nivel atómico que, de forma silenciosa y eficiente, convierte cada rayo de sol en una fuente de energía limpia y sostenible. La próxima vez que veas un panel fotovoltaico, recuerda que su poder no reside en su tamaño, sino en los miles de millones de campos eléctricos microscópicos que trabajan en perfecta armonía en su interior.
